Rpi3b Prusa Mk3 Mk3s Чехол для крепления на раму

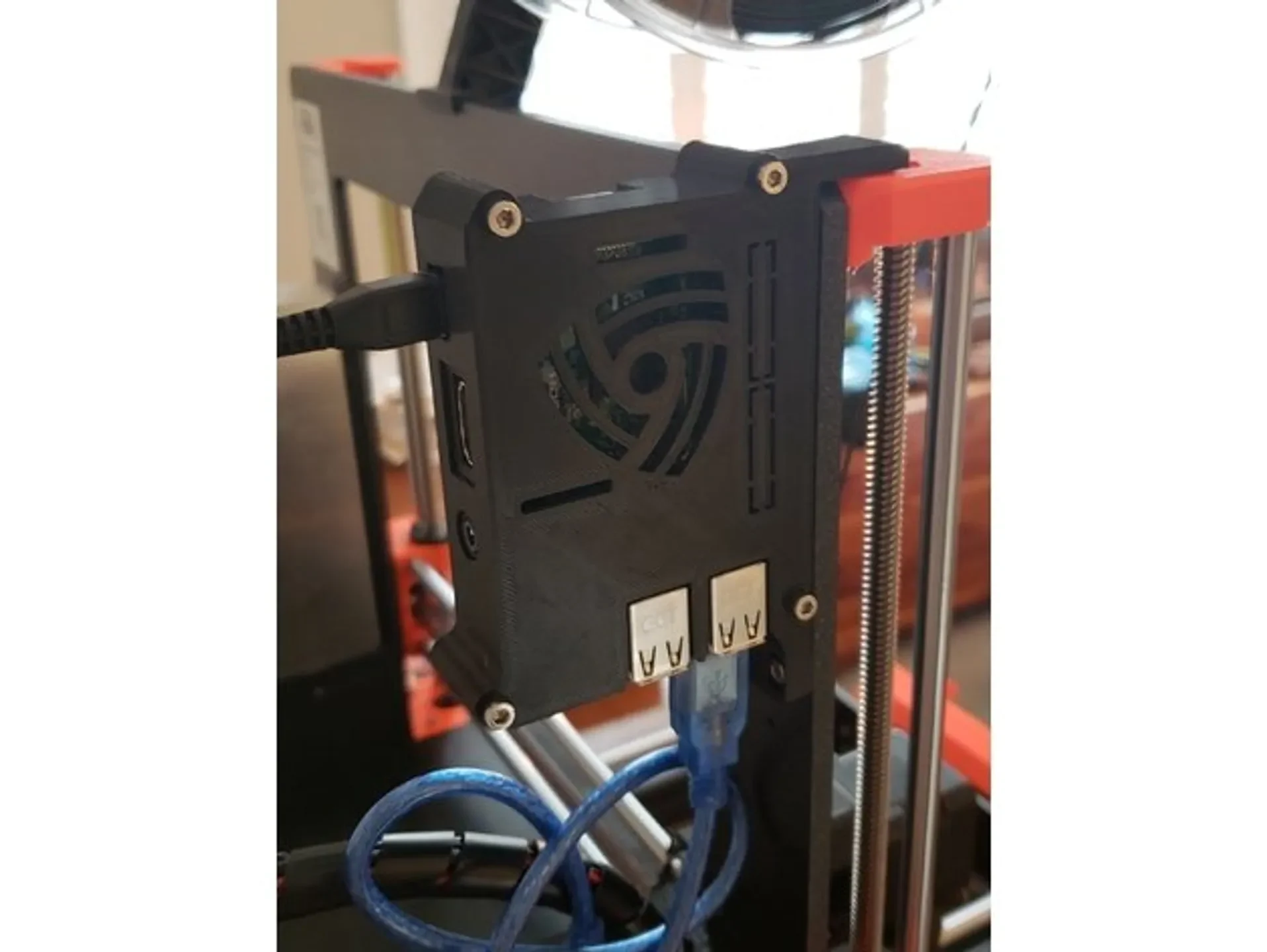

Этот вариант крепления представляет собой ремикс популярного корпуса Rpi3b/b+ от 0110-M-P. Другие крепления, которые я нашел, использовали менее идеальные корпуса, и метод крепления был не самым прочным. Эта версия обладает всеми преимуществам�� оригинального популярного корпуса с улучшенной системой крепления.
В основном используются болты из комплекта запчастей, за исключением болтов для крепления платы. Второй файл для половины платы имеет отверстия меньшего размера для использования винтов m2,5, которые лучше подходят к некоторым доскам. Винты М3 могут плотно прилегать.

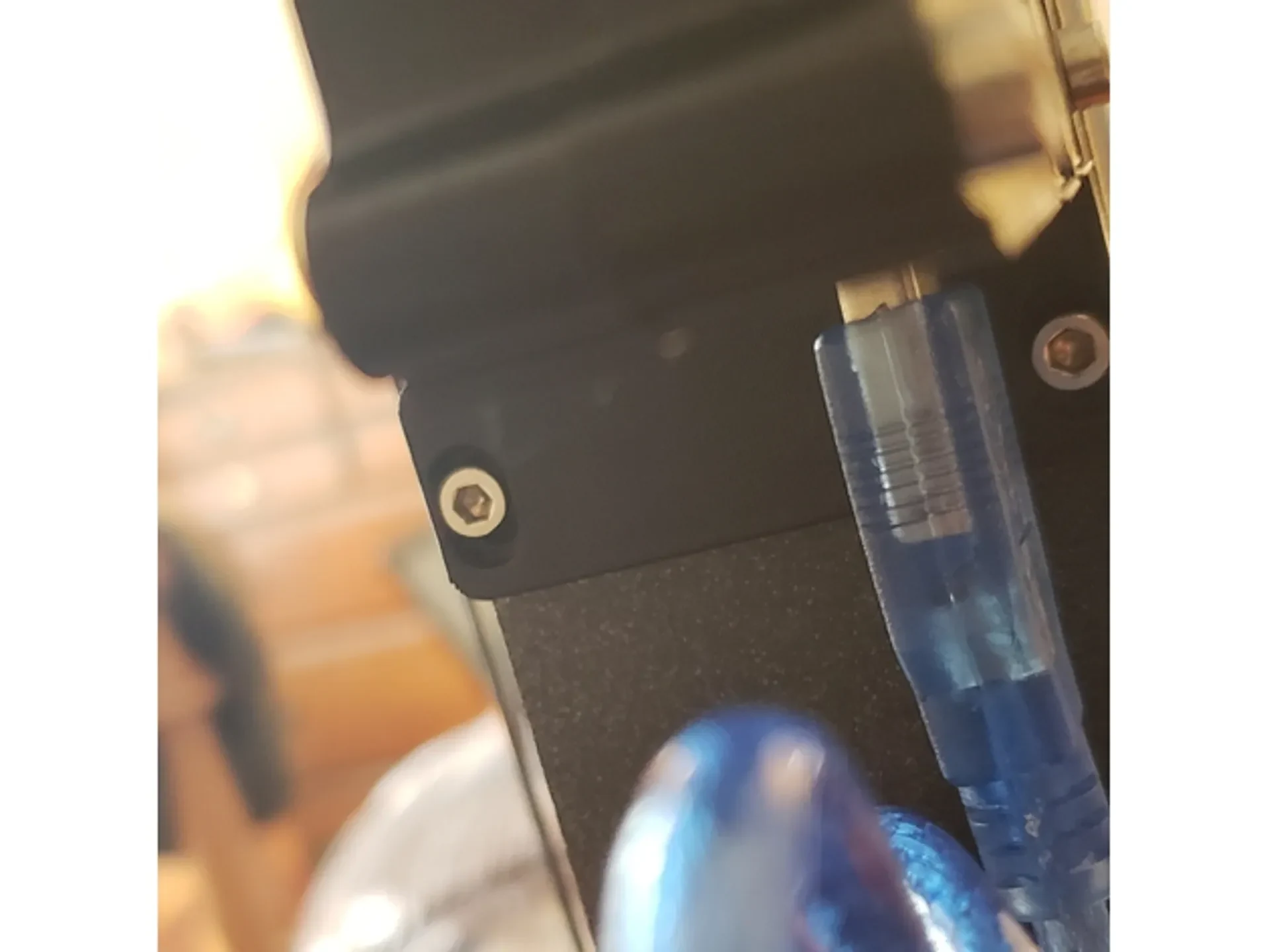

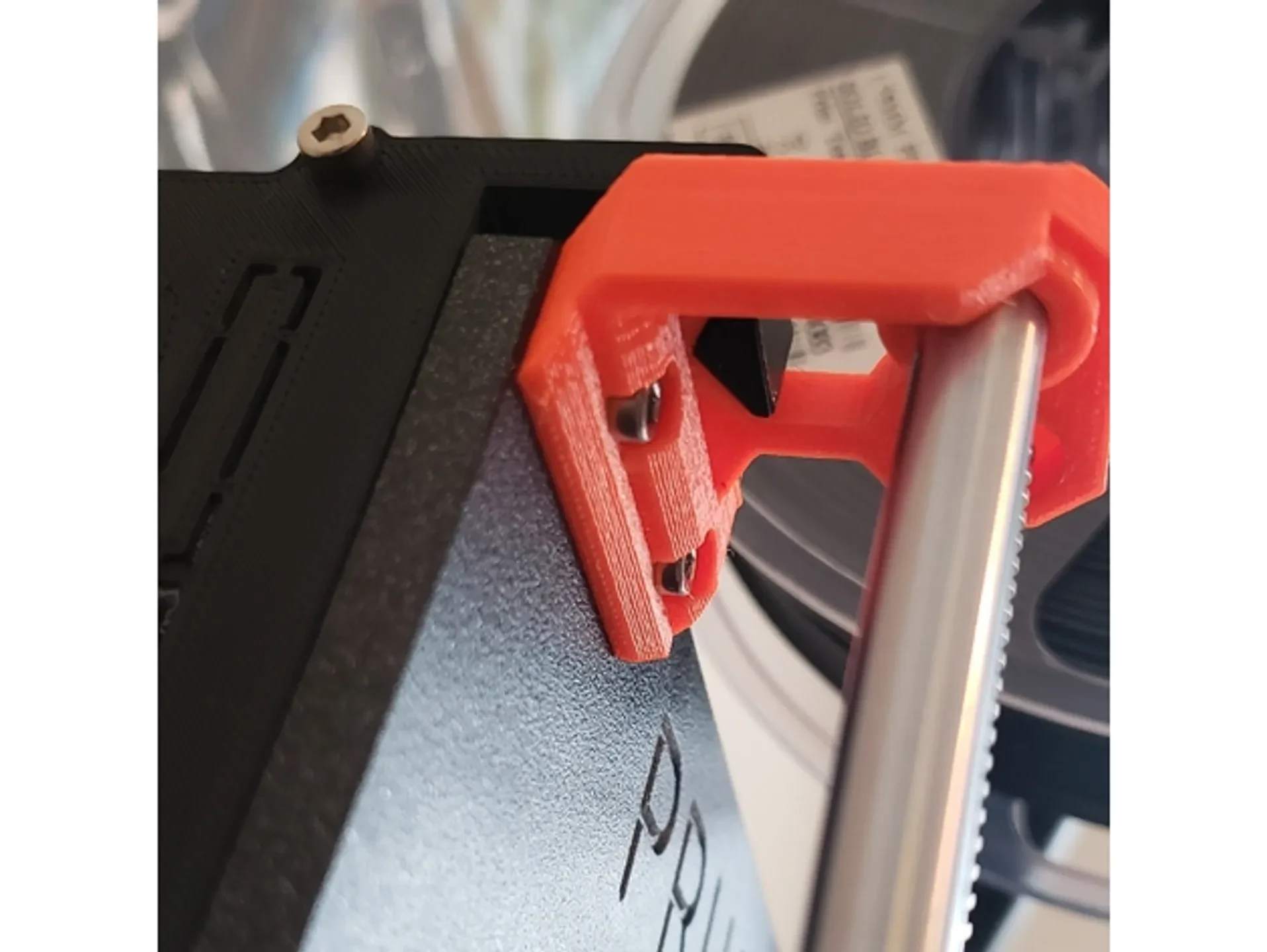

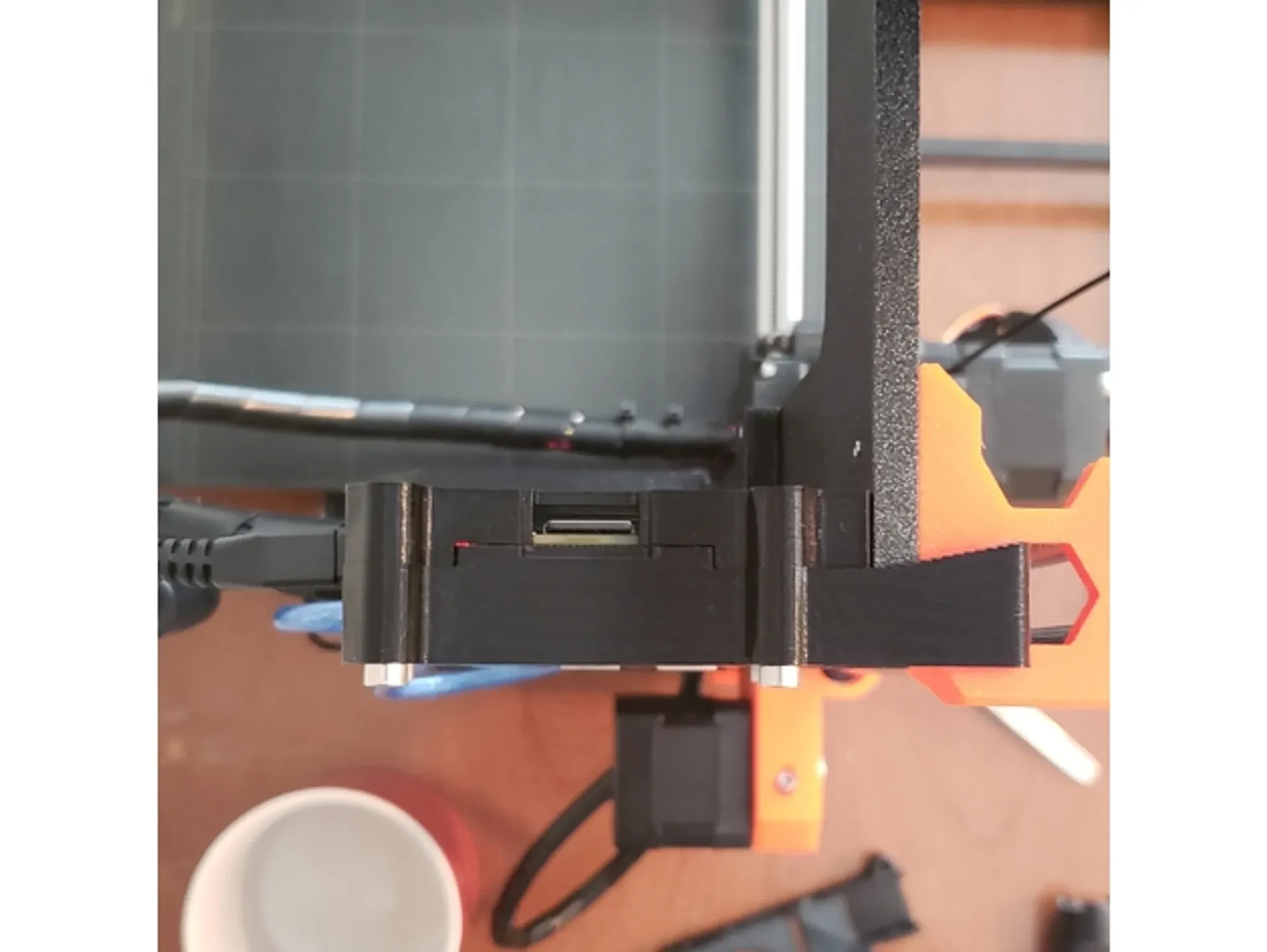

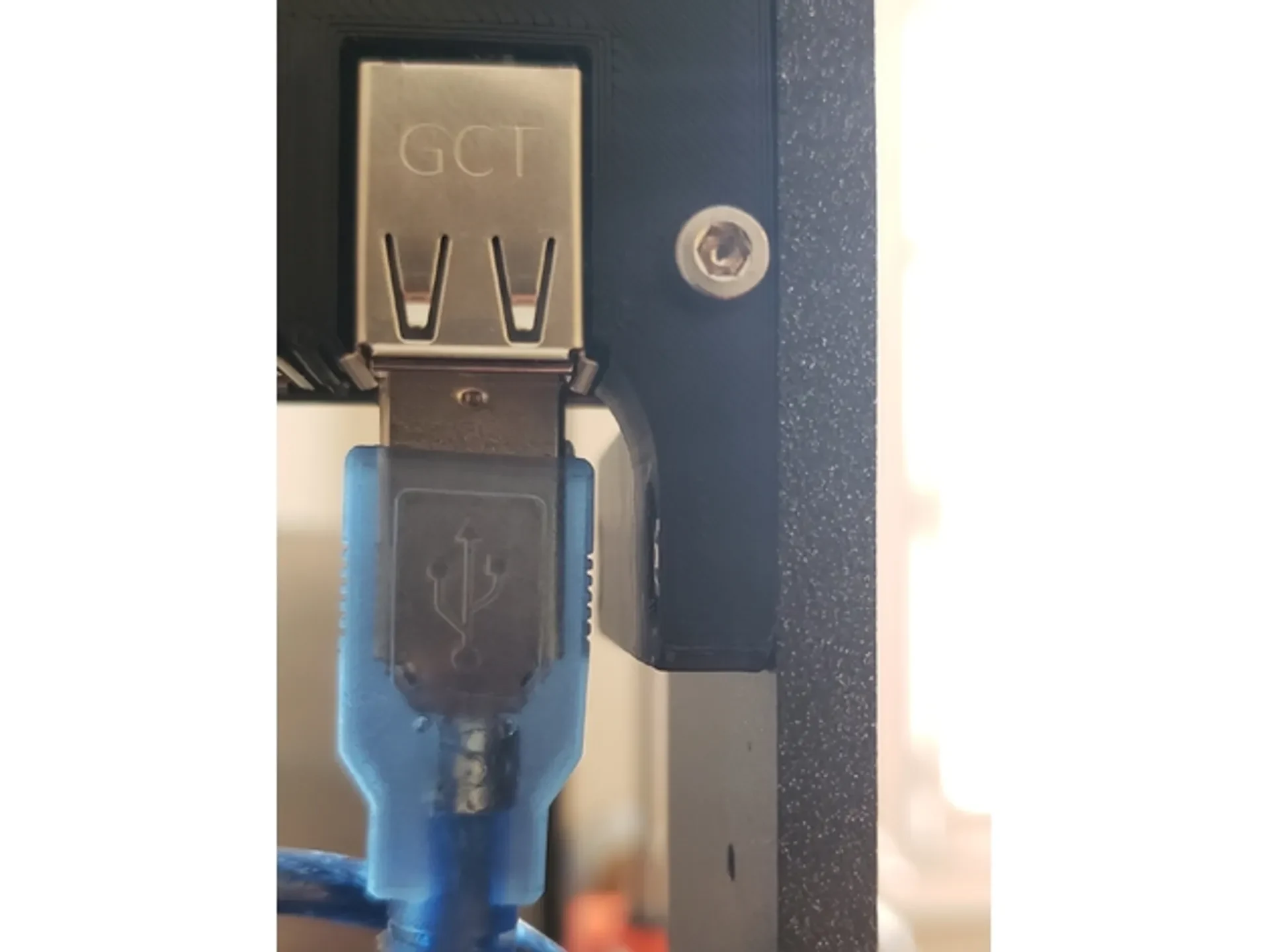

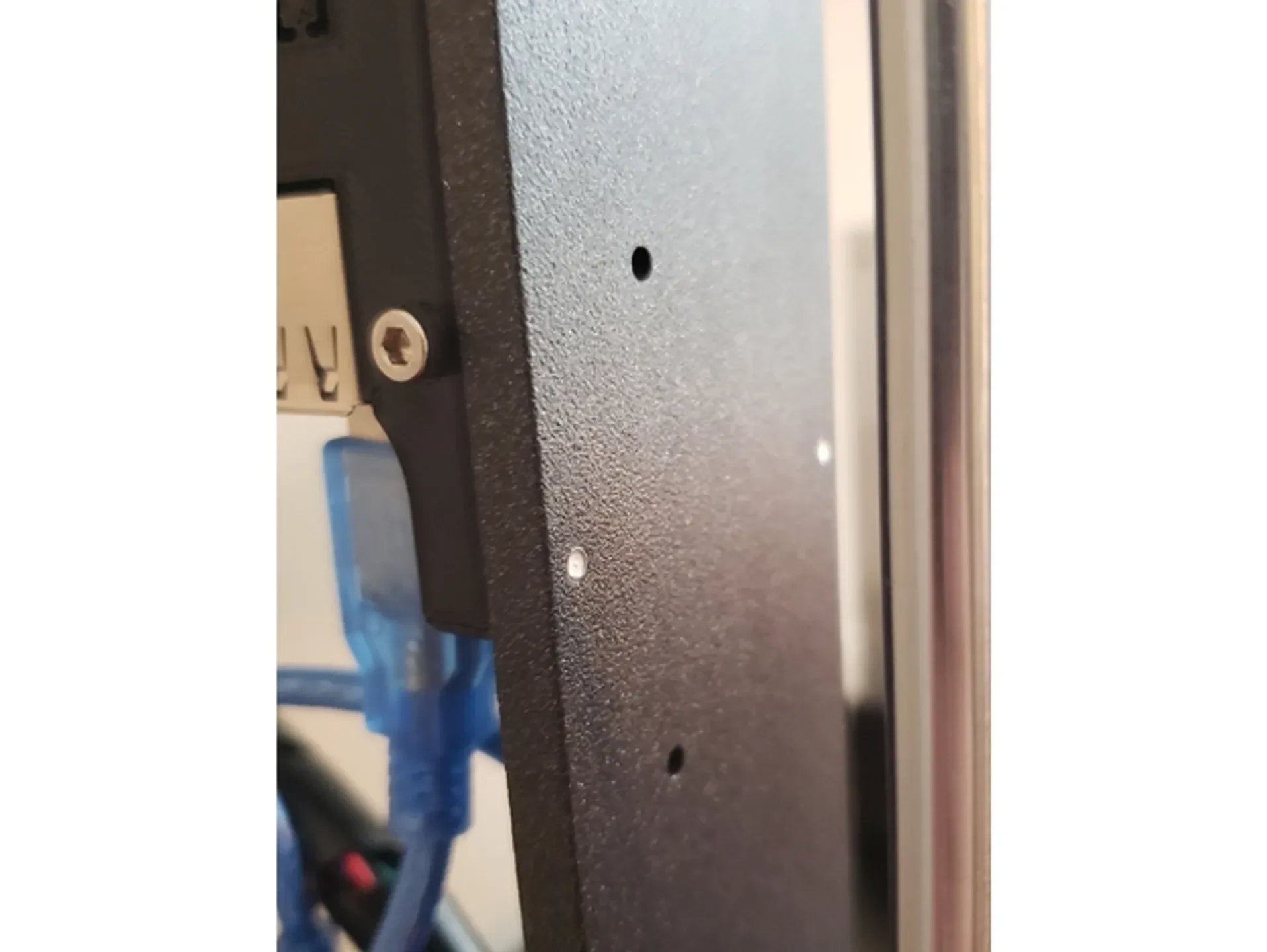

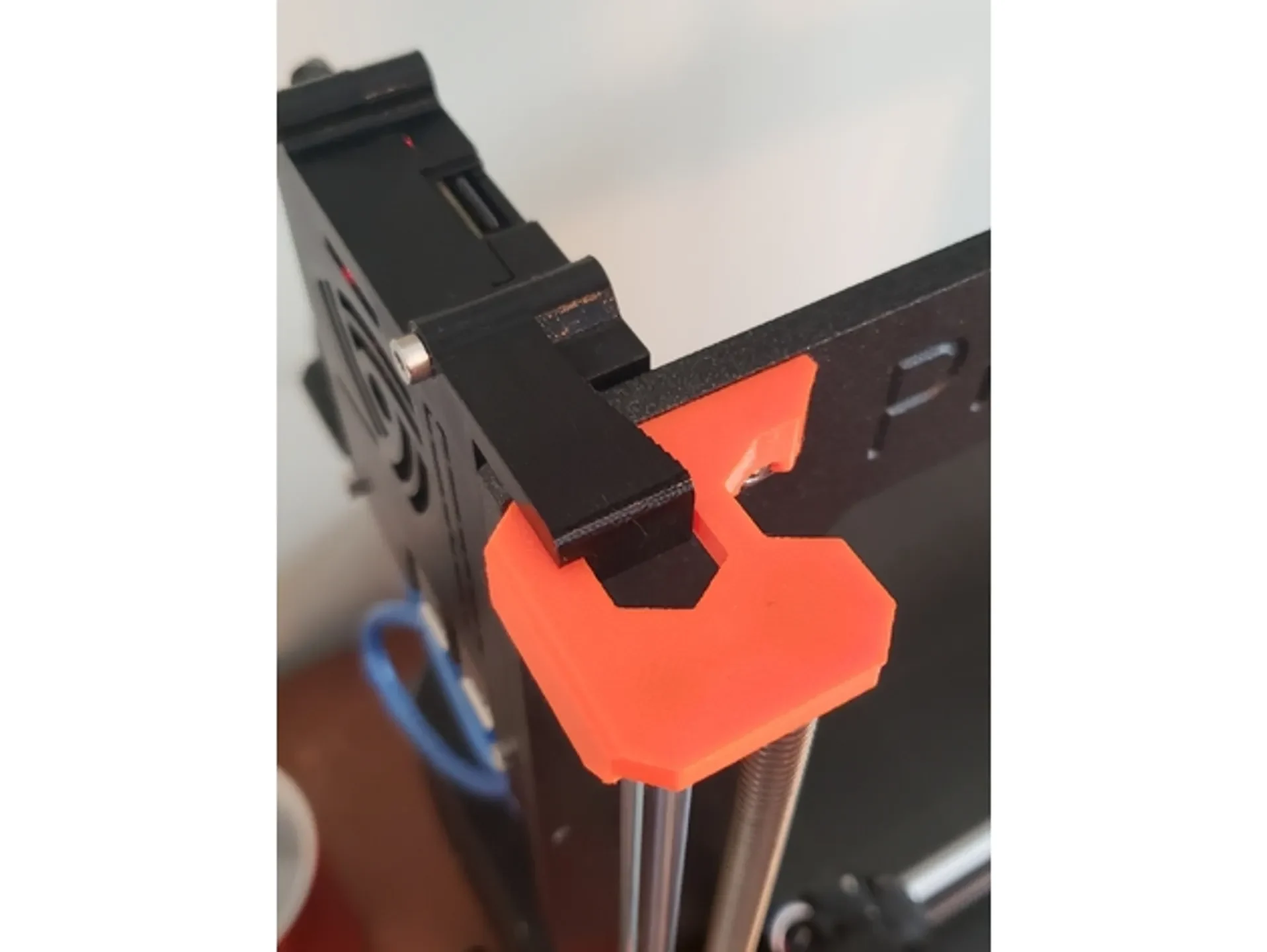

Полушестиугольник на конце рычага зацепляется за шестиугольный вырез в верхней части оси Z, а нижний прикручивается к уже имеющимся резьбовым отверстиям в раме Mk3. За корпусом имеется большой зазор и некоторый зазор перед корпусом, даже если головки болтов торчат наружу. Это должно обеспечить доступ к контактам gpio, если вы решите подключиться напрямую к плате Einsy, но я это не проверял.
Распечатать инструкции
Крышка/крепление (половина, которая крепится болтами к раме) требует поддержки со стороны рабочей пластины для печати шестиугольной части, которая вставляется в верхнюю часть оси Z. Все остальное можно распечатать как есть.
Требуемое оборудование
-Два болта М3х10 из сумки с запчастями для крепления корпуса к раме. Эта длина будет сидеть заподлицо с другой стороной рамы после затяжки.
-Четыре болта M3x18 из сумки с запасными частями для соединения двух половин корпуса. Эта длина мне подошла, вы можете использовать другую аналогичную длину, если не хотите использовать сумку с запасными частями от Prusa.
-Четыре болта m3x6ish для крепления платы. Длина не очень важна, если они достаточно короткие по запросу, есть второй файл с меньшими отверстиями для крепления Raspberry Pi. Они рассчитаны на винты m2,5, которые лучше подходят для некоторых плат.
