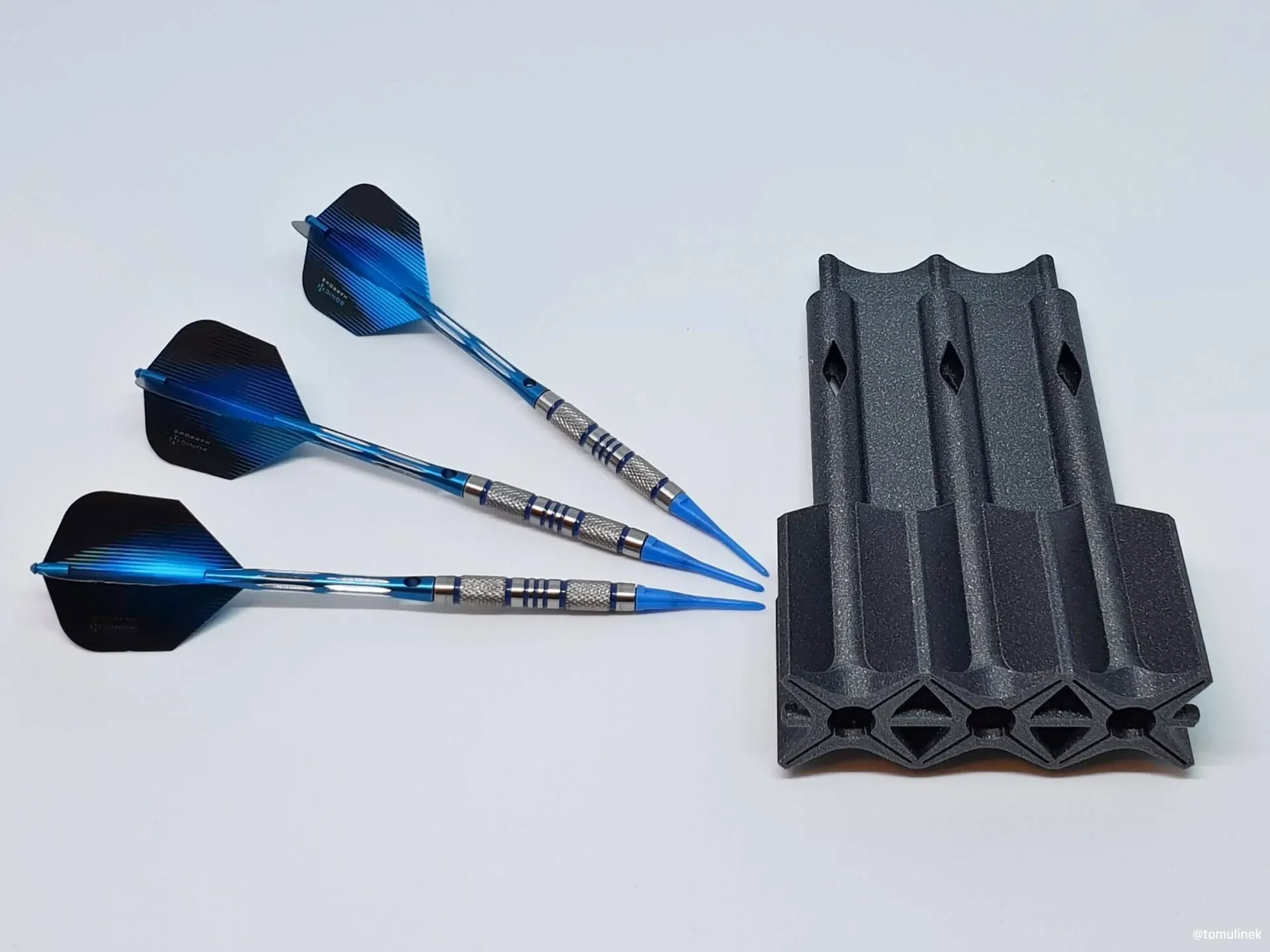

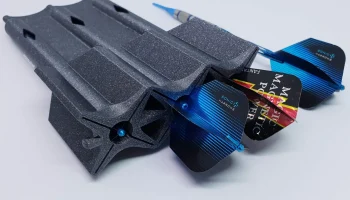

Защитный футляр для дротиков Тома
Устали от повторяющейся сборки и разборки дротиков? Вам нужен простой цельный защитный чехол, который защитит ваши дротики и выпрямит полеты? Надеюсь, это решение для вас. ;)
Видео: https://youtu.be/pb-j95AZSgk
Разработан с нуля в Fusion 360 с простотой и #3D-печатью без какой-либо поддержки. Он должен быть универсальным для дротиков с мягким наконечником с различными стволами (диаметром до 9,2 мм) и звеньями (до 34,8 мм). Выберите вариант дизайна, наиболее близкий к длине вашего дротика (от кончика до цевья или защитного щитка). Для начала я подготовил два: 148мм и 161,5мм.
РЕДАКТИРОВАНИЕ [27.12.2018]: вариант 155 мм добавлен в качестве третьего варианта.

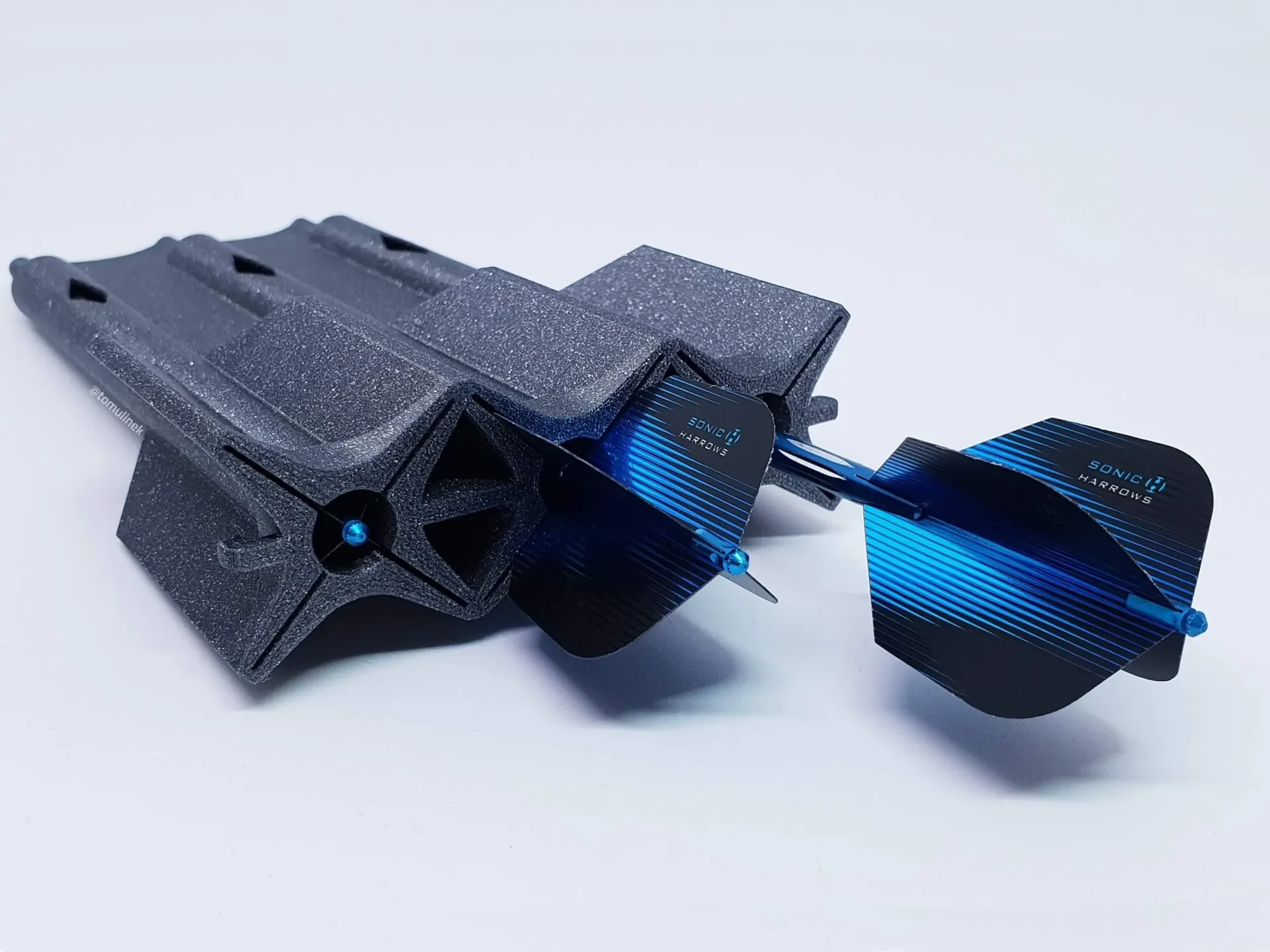

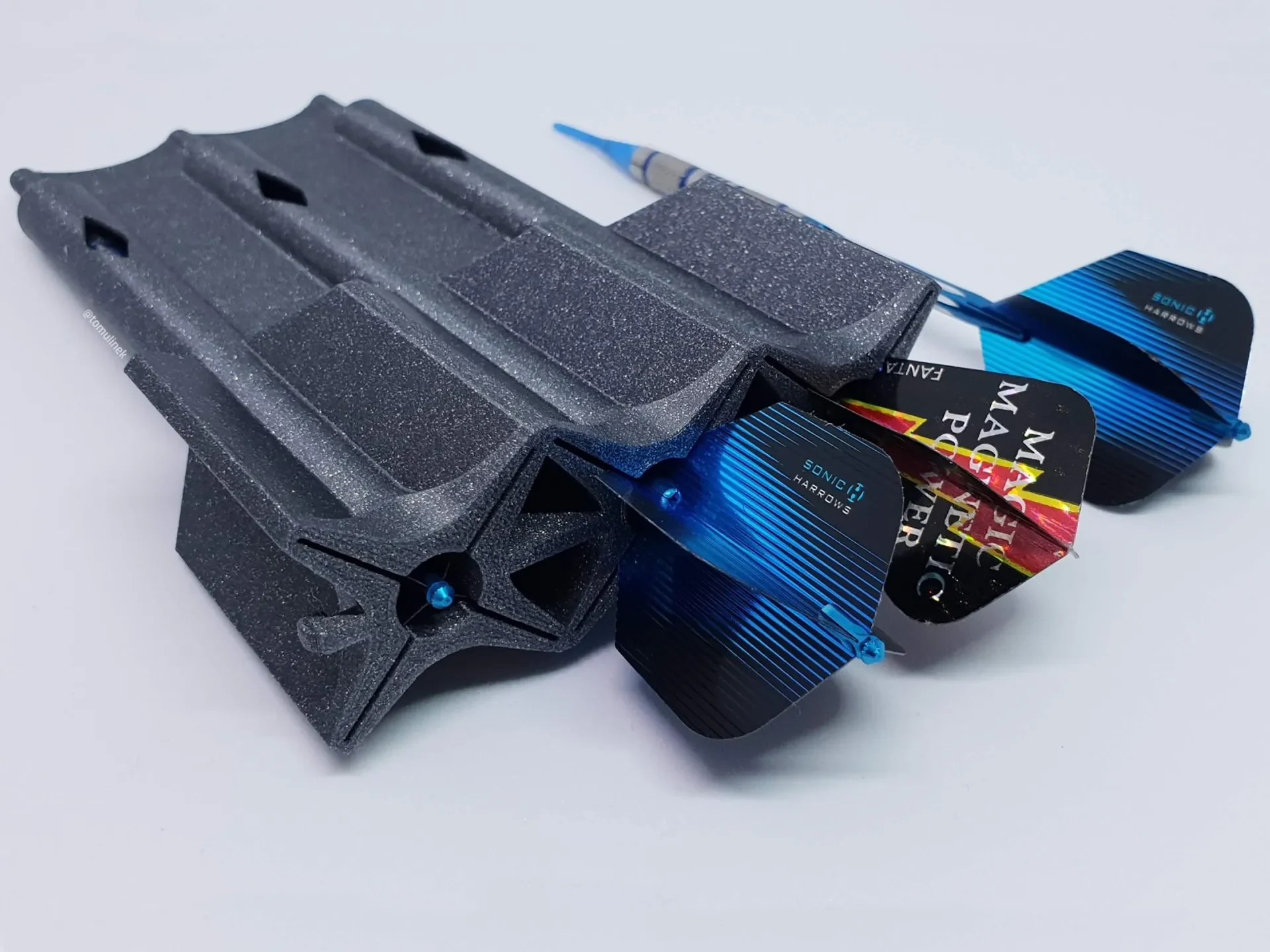

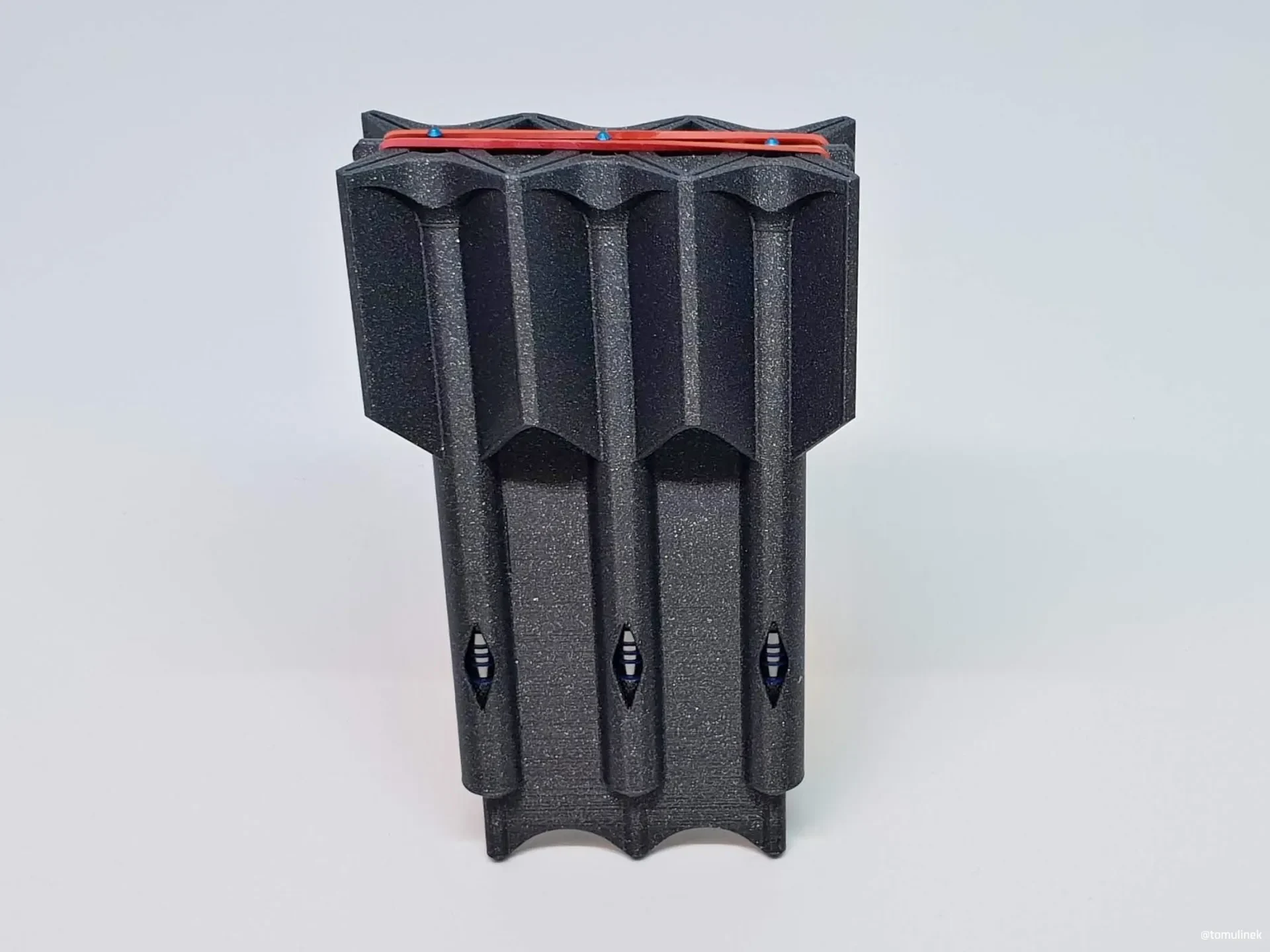

Примечание: дротики удерживаются в самом футляре (из-за трения, которое никогда не бывает 100% прямоугольным звеном). Вы можете вытряхнуть их, если не используете защиту от полетов. Однако я рекомендую использовать более короткую резинку, когда вы куда-то носите дротики. Смотрите на фото, с обеих сторон есть два маленьких крючка.
Советы:
— Используйте ту же резинку на крючке, чтобы повесить чехол куда угодно.
— Привяжите резинку к одному из крючков, и вы не потеряете ее.
Распечатать инструкции
Разработан для наиболее распространенных сопел диаметром 0,4 мм и слоев толщиной 0,2 мм для более быстрой 3D-печати. Если вам нужна более высокая ударная вязкость, используйте более прочные материалы (CPE, нейлон и т. д.), но не забывайте об общей точности — отверстия для полетов дротиков о��ень плотные, а некоторые комбинации материалов и принтеров могут оказаться запредельными. (Мои прототипы V1 от PLA полностью функциональны.)
Примечание. Это очевидно, но распечатайте его, используя отверстия для вставки на рабочей пластине. ;)
