Вариант YZ
Почему вариант YZ?
Я хотел создать модернизацию Bear бесплатно… как только блок питания был удален (не допуская его попадания в обогреваемый корпус), мне понадобился кронштейн, чтобы связать недостающую конструкцию, которую обеспечивал блок питания.
Чехол YZ поддерживает другую сторону...

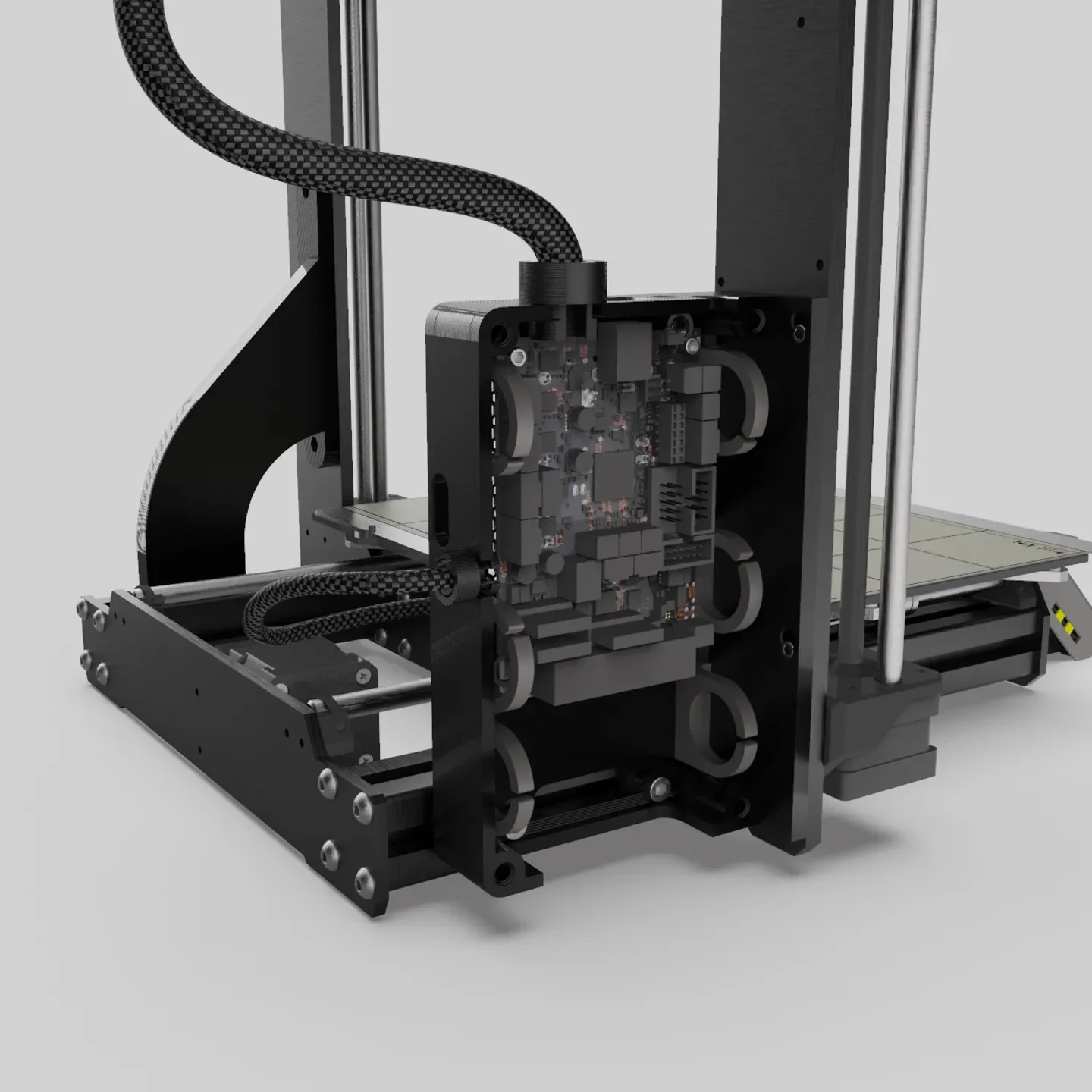

В этом корпусе находится вертикальная рама оси Z и алюминиевая ось Y 30x30… он соответствует кронштейну блока питания (см. https://www.thingiverse.com/thing:3454092) по той же причине… связывая раму вместе.
................
Печатайте из PETG, потому что вы получите меньше искажений и более чистые детали.
Список запчастей...
Длинные винты M5 x 12 мм 2 шт.
Винты M3 x 10 мм длиной. (4 для двери, 4 для Einsy, 4 для YZ Корпус к оси Z Крепление рамы к ведущей плоскости ��орпуса (рекомендуется низкий профиль для внутренних винтов.)
Шлицевые гайки M5 для алюминиевых профилей 30x30
Гайки М3 10 кв. (Для двери и доски можно использовать латунные вставки или шестигранные гайки).
A. Извлеките плату Einsy из принтера, откройте руководство и сфотографируйте расположение всех разъемов. (Снимаю все разъемы.).
Обратите внимание, что часто существует два или три способа крепления гаек для сборки. Латунные вставки, шестигранные гайки сзади или пазы в стойках для квадратных гаек М3.
1. Подготовьте кейс
A. Вам понадобятся 2 гайки с Т-образным пазом M5 и 2 винта с шестигранной головкой M5 x 12 мм для крепления оси Y к алюминиевому профилю 30x30 к корпусу (Ebay).

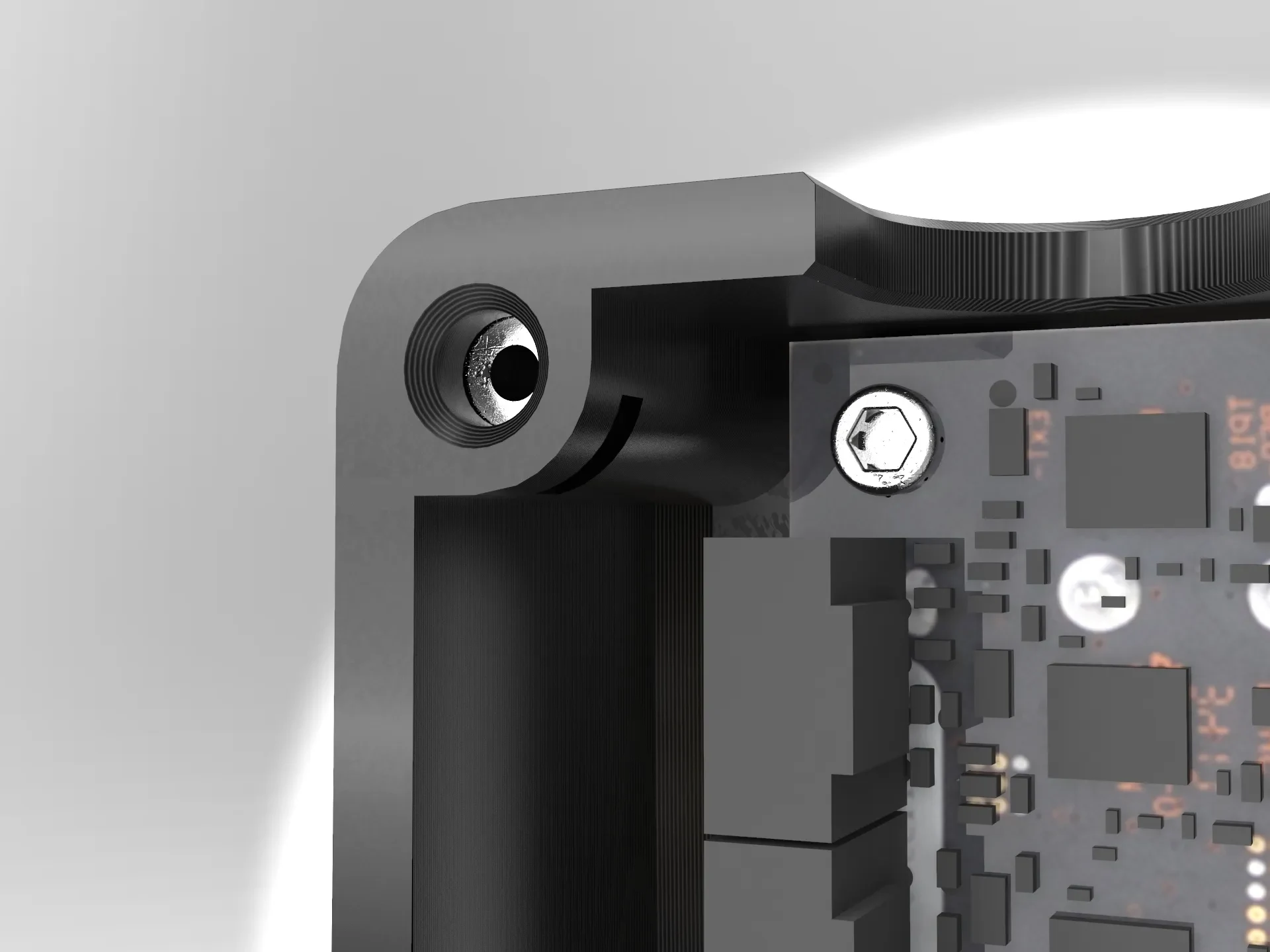

B. Вставьте шестигранные гайки M3 (4 шт.), квадратные гайки или латунные вставки для платы Einsy Board. (Обратите внимание, что во избежание выпадения орехов используйте ленту или клей).

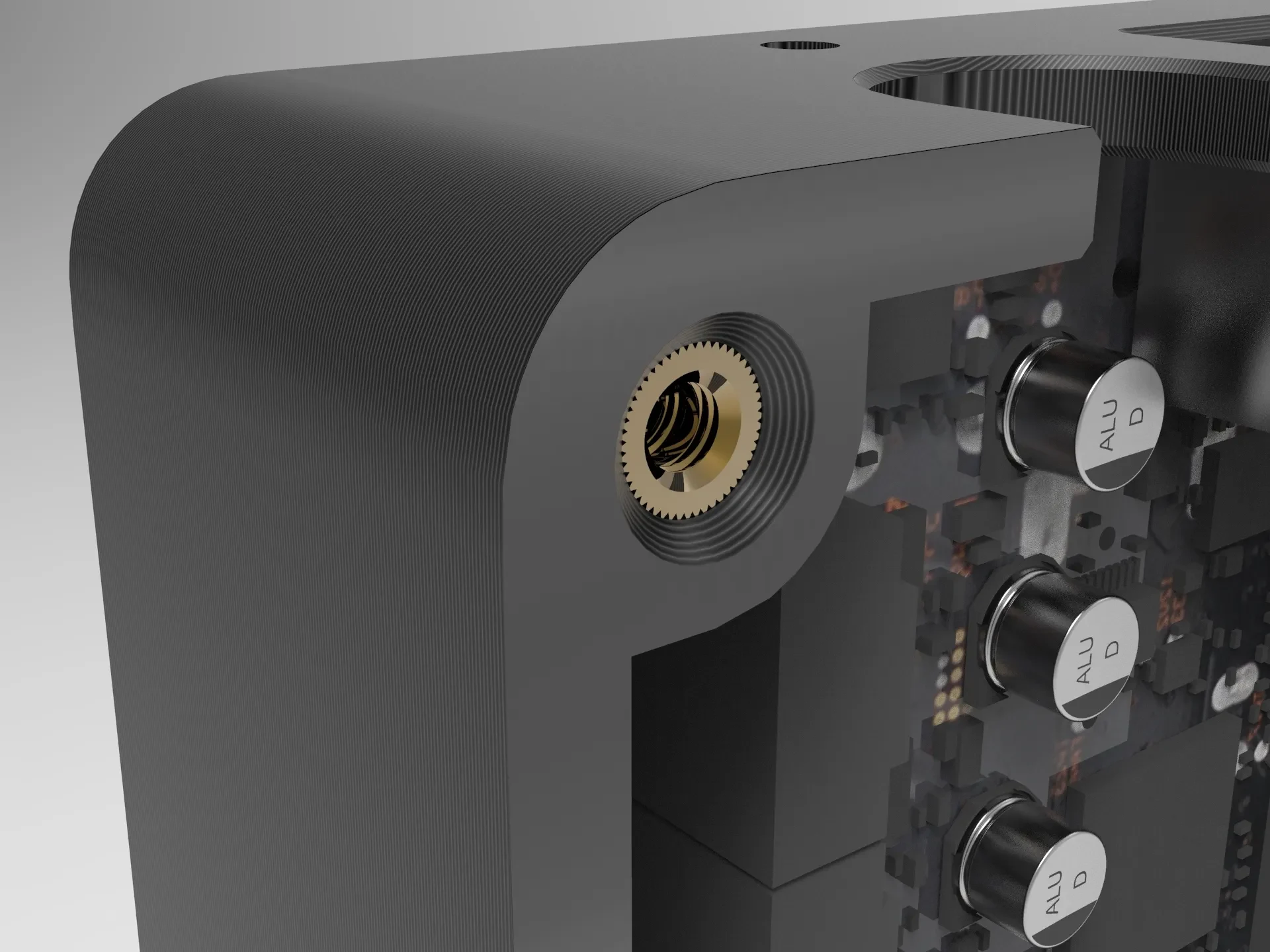

C. Вам необходимо вставить еще четыре латунные вставки или квадратные гайки M3 для винтов двери по внешнему периметру (обратите внимание: используйте ленту или клей, чтобы удерживать гайки во время сборки).
D. Вероятно, пропустите сверло в большинстве мест, чтобы убедиться, что отверстия имеют круглую форму и не завинчиваются винты.
2. Вставьте винты M5 x 12 мм в правильные места в основании корпуса. Между местами винтов вы увидите овальное окно, которое поможет вам повернуть гайки с Т-образными пазами так, чтобы они вошли в пазы вертикально. Прикрутите гайки с Т-образными пазами к задней стороне корпуса, а затем вставьте Т-образные гайки в рамку 30x30, затяните винты M5 спереди, слегка, чтобы облегчить сборку корпуса с осью Z на следующем этапе.

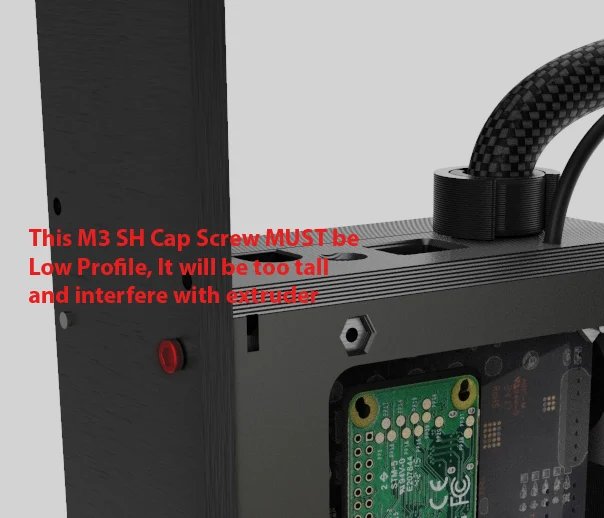

3. Привинтите корпус к оси Z с помощью винтов M3 x 10 мм (я использую только три, так как у меня нет с собой низкопрофильных винтов для верхней части внутри. Внешние 2 винта крепятся сзади через отверстия для оси Z, просверленные и нарезанные Prusa. При затягивании откроется несколько мм винта с резьбой. Вверните третий и последний винт с передней стороны рамы оси Z в корпус в нижнем углу, где вы вставили квадрат M3. орех.
4. Затяните винты M5 и исполь��уйте овальную прорезь, чтобы отрегулировать гайки вверх и вниз. Также убедитесь, что экструдер скользит по головкам винтов M3 и винтам… четырем спереди.

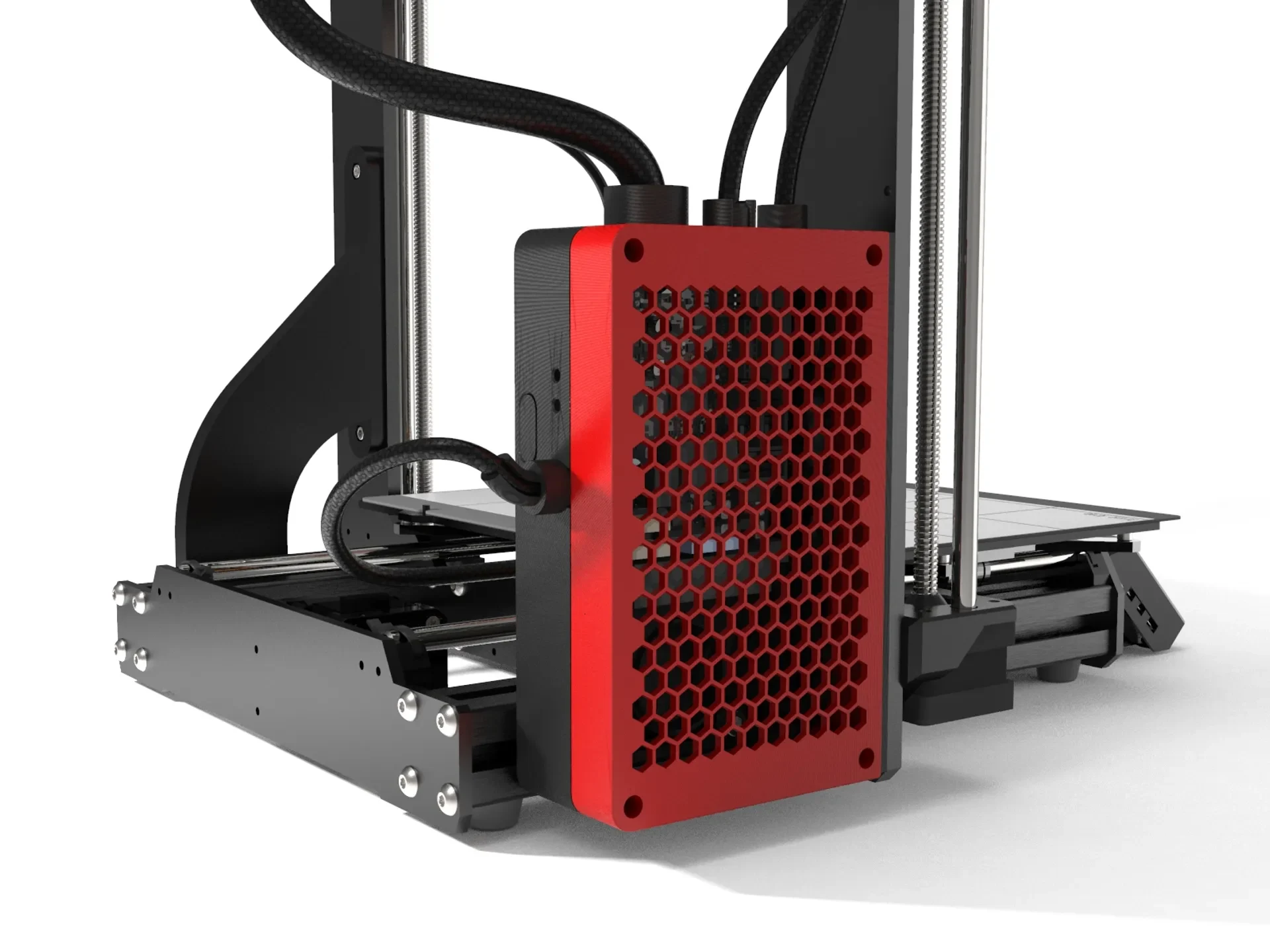

5. Прикрутите плату Einsy. (Корпус должен быть прочно прикреплен к принтеру, а плата прикреплена, провода еще не подсоединены.). Прикрутите дверцу и проверьте посадку. Снять дверь.
6. Есть направляющие для проволоки, которые можно приклеить. Я приклеиваю их после прикрепления проводов, но сейчас самое время сделать это легко. Я использую АБС-пластик или акриловый клей, но если его нет, я использую небольшое количество суперклея — цианакрилата.

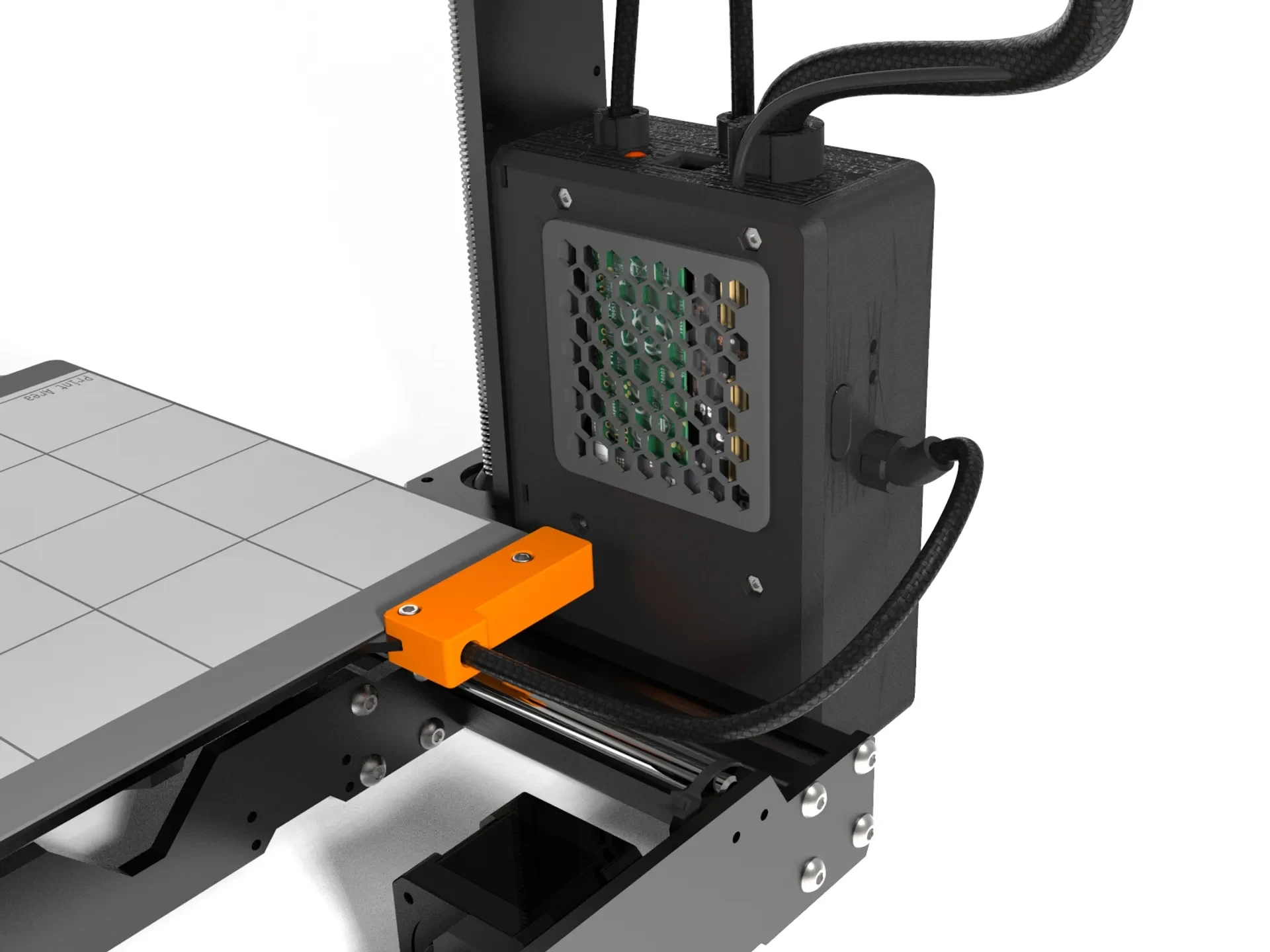

7. Версия с вентилятором… (кабели питания необходимо согнуть на 90 градусов, чтобы освободить кожух вентилятора при его снятии.). Вам понадобится вентилятор 40x40x10 и подходящие кабели для подключения к вентилятору экструдера). Я использую телефонные соединители и подключаю к питанию и земле. Таким образом, чипы драйверов охлаждаются во время работы экструдера. Само собой для вентилятора есть 4 винта М3х10мм, я использую два, а все остальное достаточно плотно прилегает друг к другу и НЕ требует крепления клеем. Прикрепите радиаторы к переходным отверстиям на задней стороне платы.
8. Проволочные фиксаторы защелкиваются и устанавливаются между дверцей и корпусом.
Надеемся, что подключение кабелей уже готово, и у вас есть руководство и фотографии, которые помогут вам. Между дверью и дверью имеются напечатанные проволочные фиксаторы.
