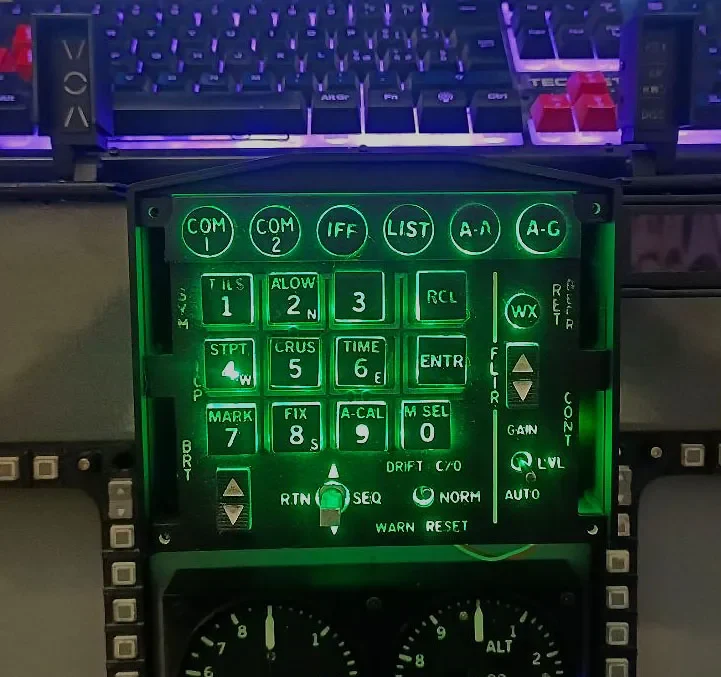

ICP V2 с подсветкой
После построения TWP с микропереключателями 6x6x9 я хотел перепроектировать ICP в том же духе, используя центральный контакт микропереключателя в качестве опоры для самой кнопки, подсветку светодиодами и используя 2,54-шаговую плату из стекловолокна с несколькими отверстиями в качестве поддержка.
Поэтому я перепроектировал ICP.
Корпуса кнопок подходят к микропереключателям 6x6x9, а две клавиши по-прежнему опираются на микропереключатели 6x6x4,3. Чтобы придать круглым кнопкам ощущение направления, я сделал небольшую выемку. Немного наждачной бумаги понадобится, чтобы сгладить и закруглить любые выступы и элементы 3D-печати.
Чтобы все закрепить, я использовал клей и винты 2 мм или М2 разной длины, которые можно найти в наборе на Amazon, которые также очень полезны для крепления Arduino и различных интерфейсов.

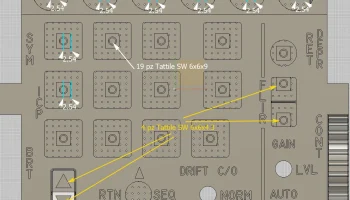

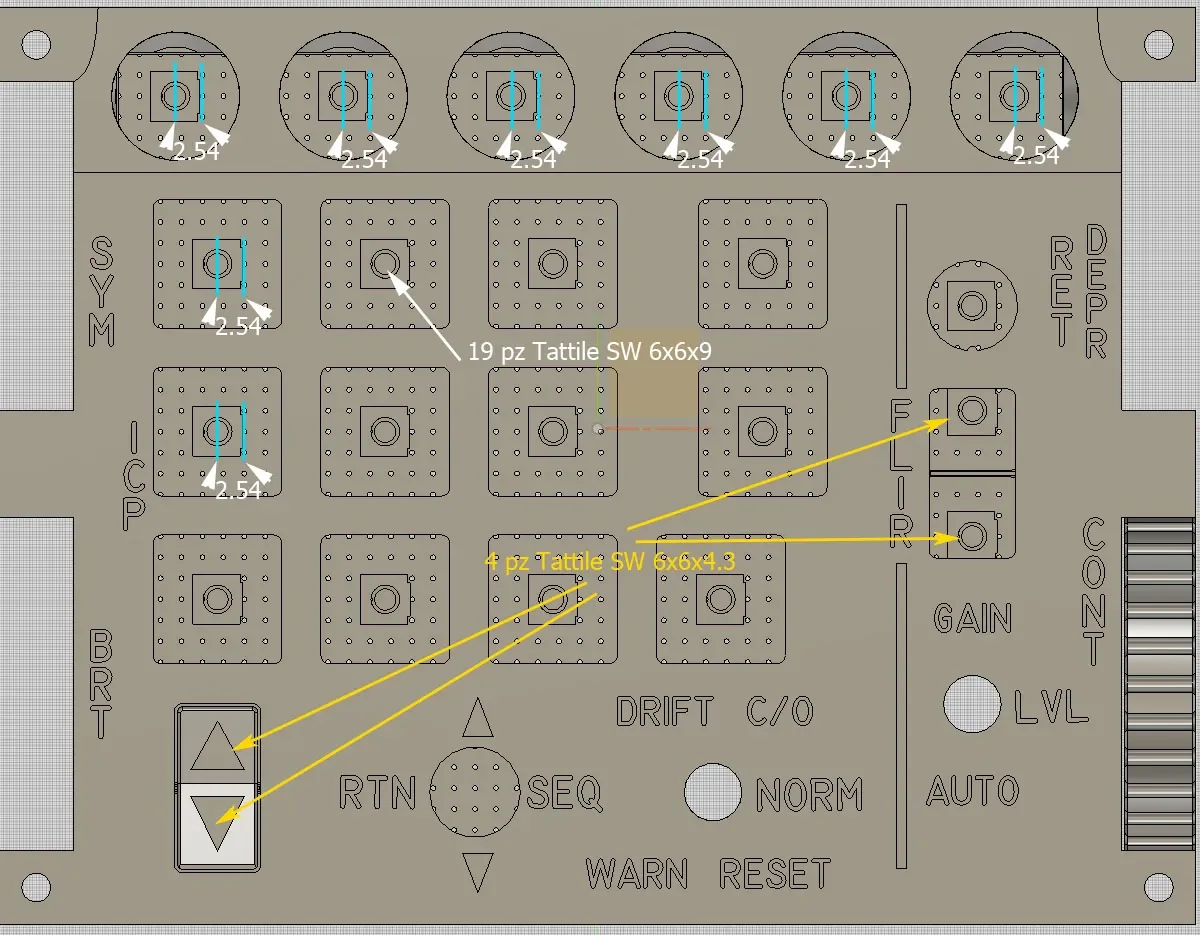

Микровыключатели, как показано на фото, должны быть выровнены с правой стороны, чтобы отцентрировать штифты по шаблону отверстия.
Кнопки состоят из двух частей: корпуса, который я напечатал прозрачным, и надписей на кнопках, напечатанных белым PLA.
Под ICPup указаны рекомендации по установке светодиодов и обеспечению соответствия светопреломления буквам на корпусе.
Печать непростая задача; Установите пластину и экструзию осторожно, соблюдая допуски.
Коллекция MY Falcon4 BMS https://www.printables.com/@riccardoland_1626907/collections/2295948
Программное обеспечение и инструменты https://github.com/Bacon8tor/awesome-falcon-bms-tools.
ИТАЛЬЯНСКИЙ:
После установки TWP с микропереключателем 6x6x9, чтобы полностью отключить ICP в Риге, можно использовать центральный штырь микровыключателя для поддержки импульсного напряжения, ретро-иллюминации со светодиодом, а также использовать базу в ветроните Multiforo Passo 2.54, как поддержка.
Così ho riptogettato ICP.
В корпусе пульсирующего устройства, установленном на микропереключателе 6x6x9, имеется в виду, что в него входит микровыключатель 6*6*4,3. Чтобы почувствовать пульсанти тонди, можно реализовать пикколо денте. Откройте для себя карту на спине, чтобы смягчить и разморозить споры, а также разморозить штампы в 3D.
Для того, чтобы использовать весь компьютерный адаптер для мм или M2, в комплект для Amazon с различными скоростями можно использовать и другие блоки для Arduino и различных интерфейсов.
Если микропереключатель виден на фотографии, он будет установлен на месте, чтобы оторвать штифт в центре с маской для ног.
Я пульсанти соно реализовал в должной части, иль корпо, че хо штампато в прозрачном, и ле ярлыки или этикетте деи пульсанти штампуют в чистом виде.
Sto l ICPup ci sono i riferimenti per poter montare dei привело к тому, что мы получили rifrazione della luce в корриспонденце делле scritte del corpo.
La Stampa Non è Facile, settate Bene il Piatto e l'estrusione Per Rispettare le tolleranze.
