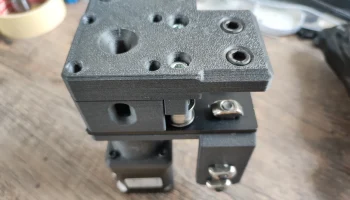

Блоки двигателя VCore 3.1 XY с отсоединенным шкивом.

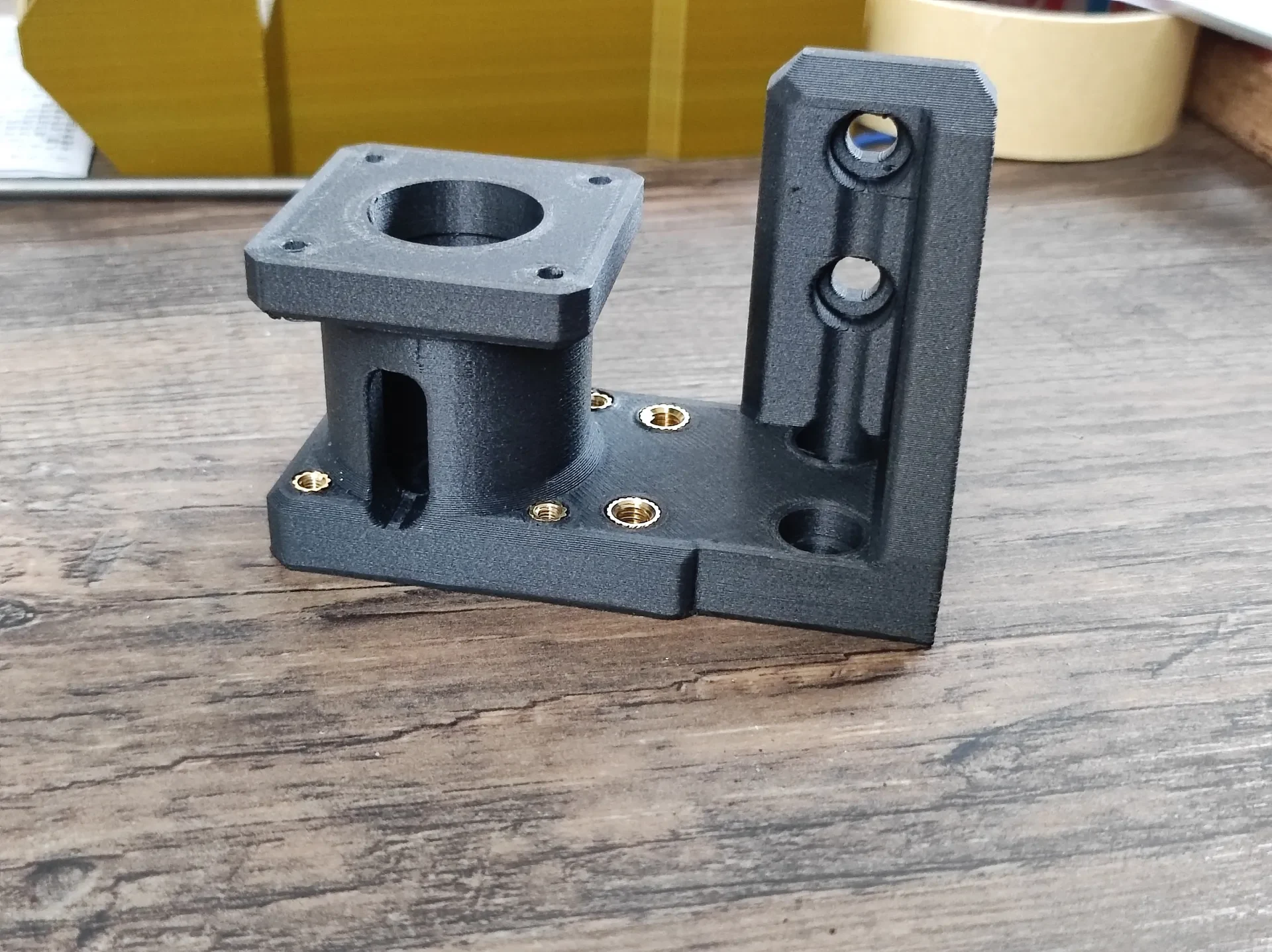

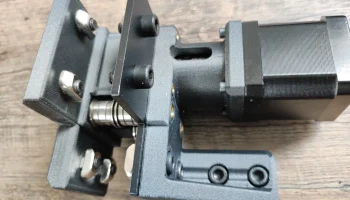

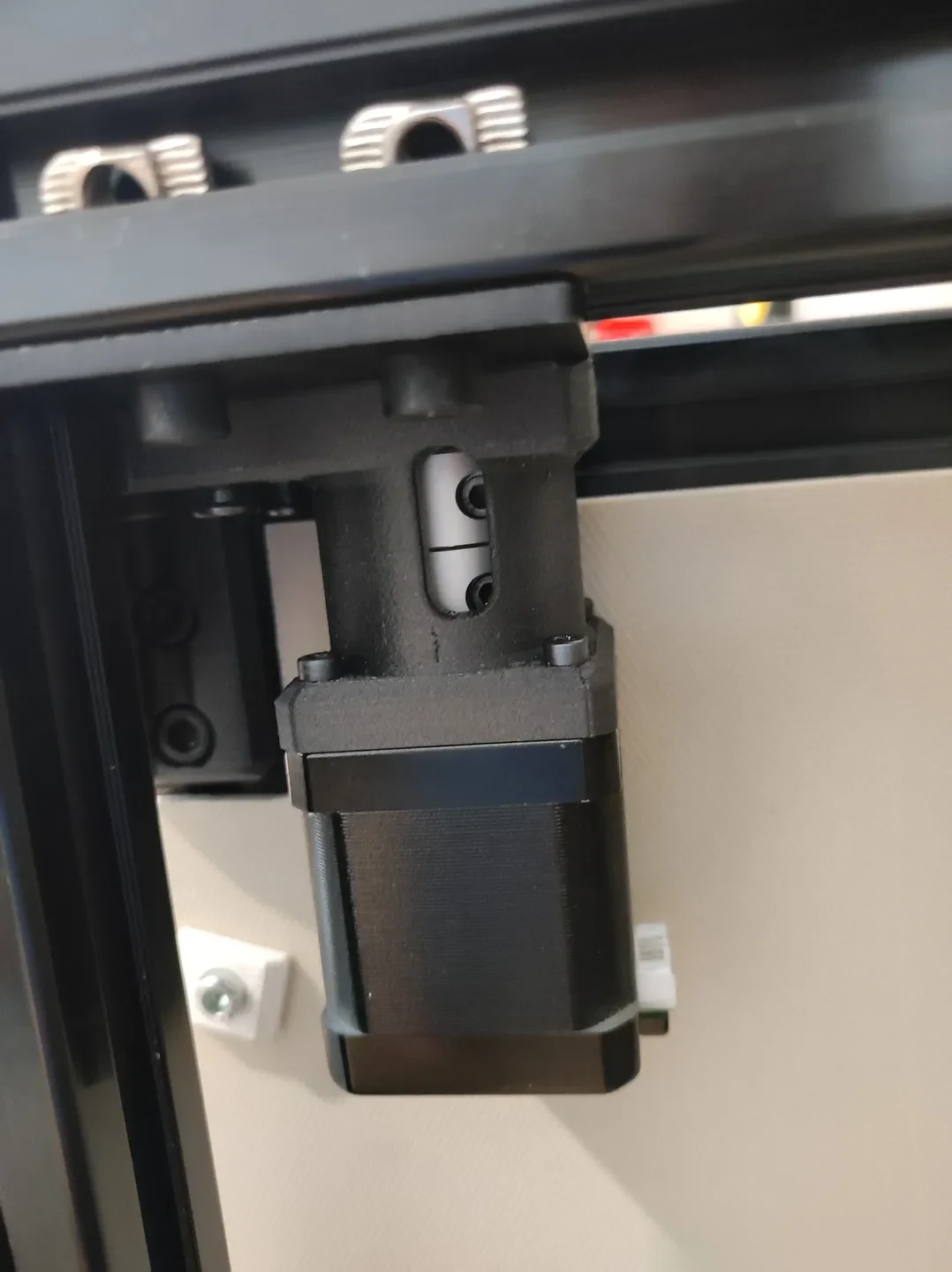

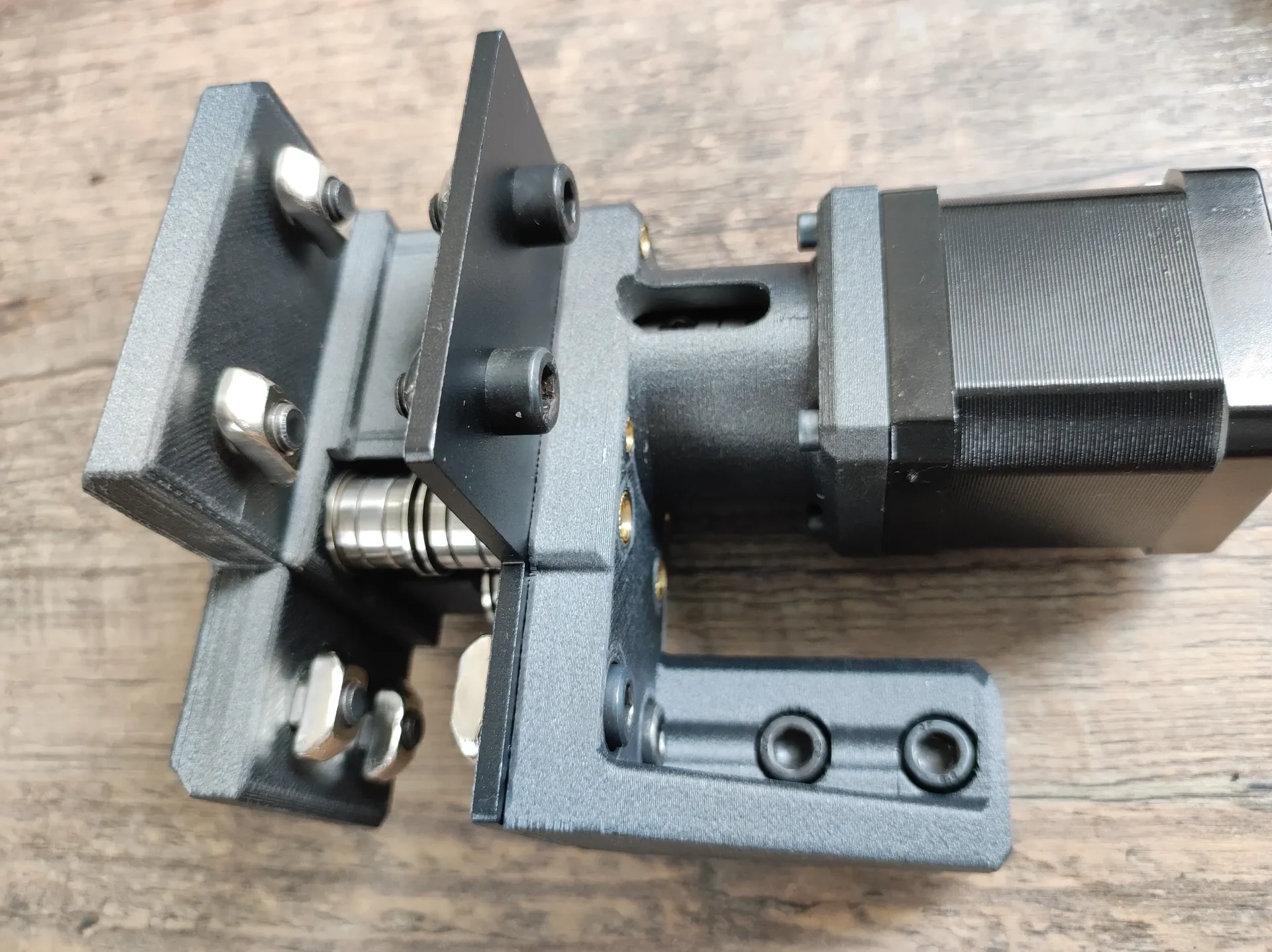

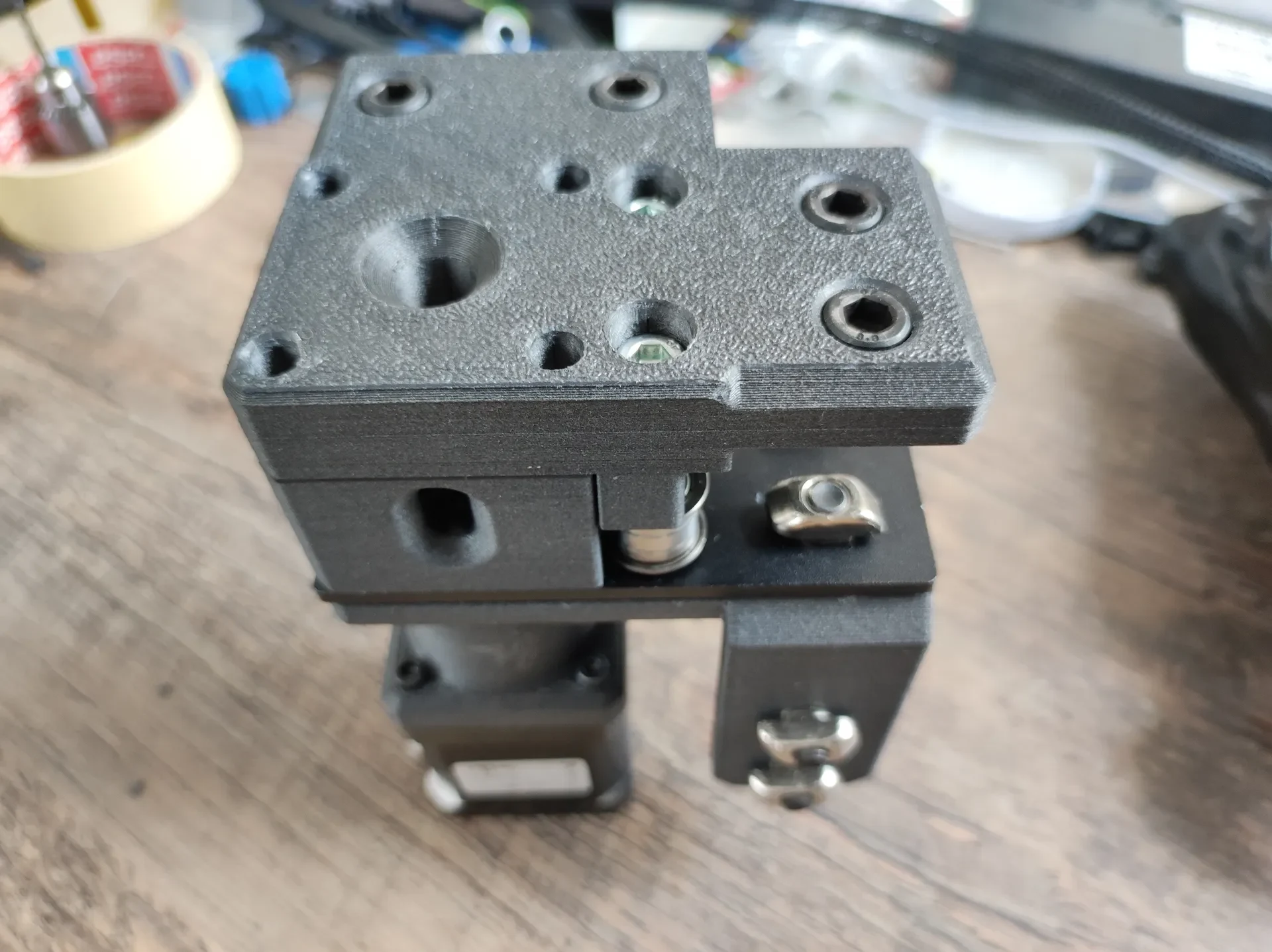

Если хотите, назовите это «только предпочтение», но я должен сказать, что мне никогда не нравилось, как шкив VCore, сложенный по центру, на одном из двигателей и с огромной силой толкает двигатель первым подшипник. Поэтому я сделал один блок двигателя XY, в котором шкив помещается между двумя подшипниками, и прикрепляю его к двигателю через выбранную вами муфту.

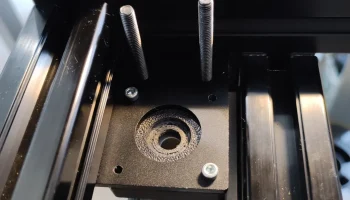

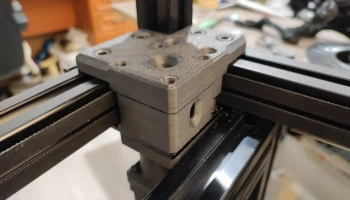

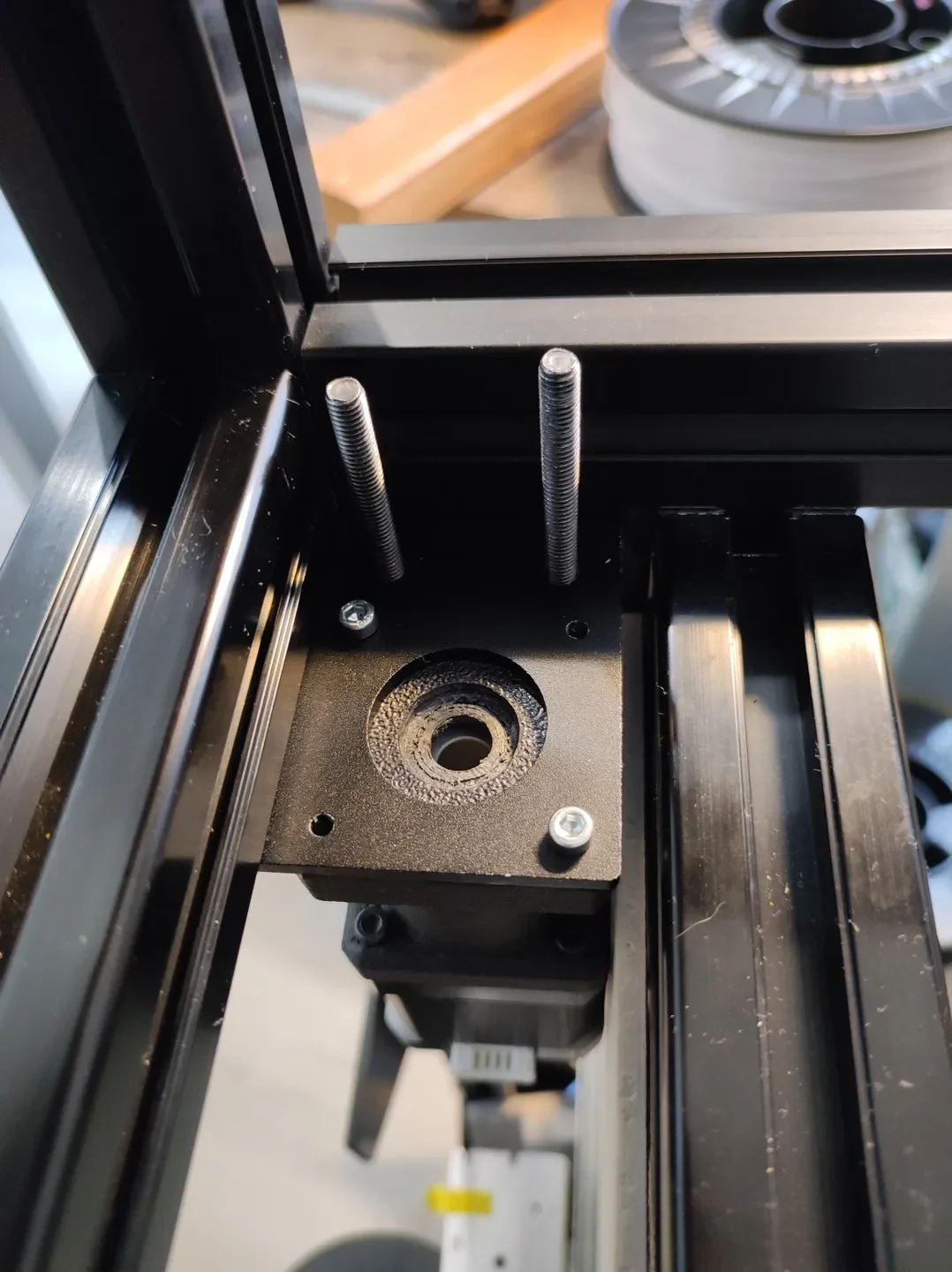

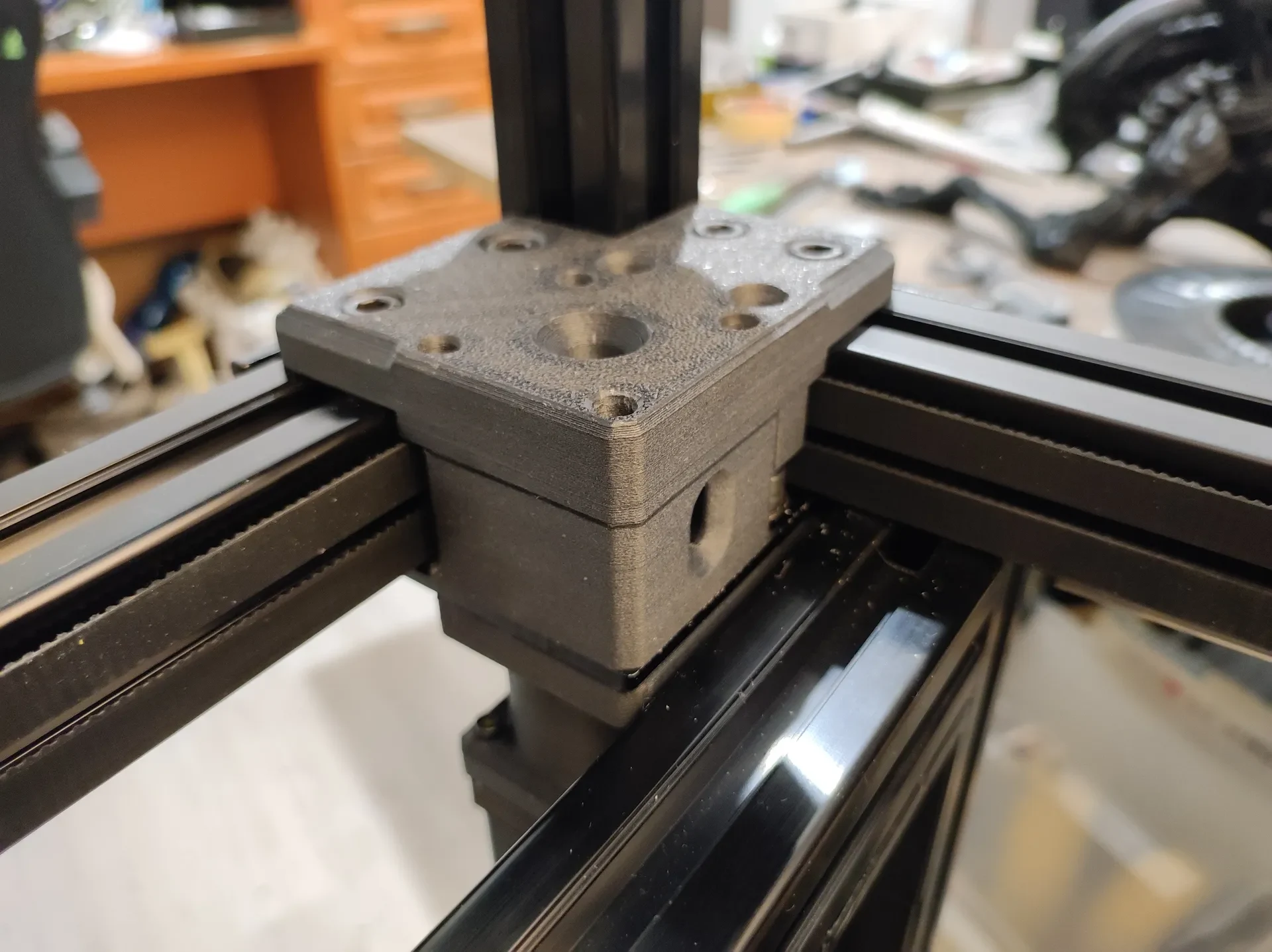

Кроме того, я использую его также в качестве точки крепления вертикального подрамника, и это позволяет мне использовать более длинные Y-образные направляющие, потому что мне не нужны угловые кронштейны перед подрамником.

Вам понадобится 8 штук термовставок M3 и 4 штуки M5, два установочных штифта 5x60 мм, 4 625 подшипников, две муфты 5x5 на ваш выбор (пока я использую гибкий алюминий) и 8 винтов M3x12. И помогут 4 «прецизионные шайбы» 5х8х1мм.

И я предлагаю сделать новые винты М5, у которых нет резьбы там, где идет натяжной ролик.

Но ни в коем случае не рассматривайте это как «как сделать».
