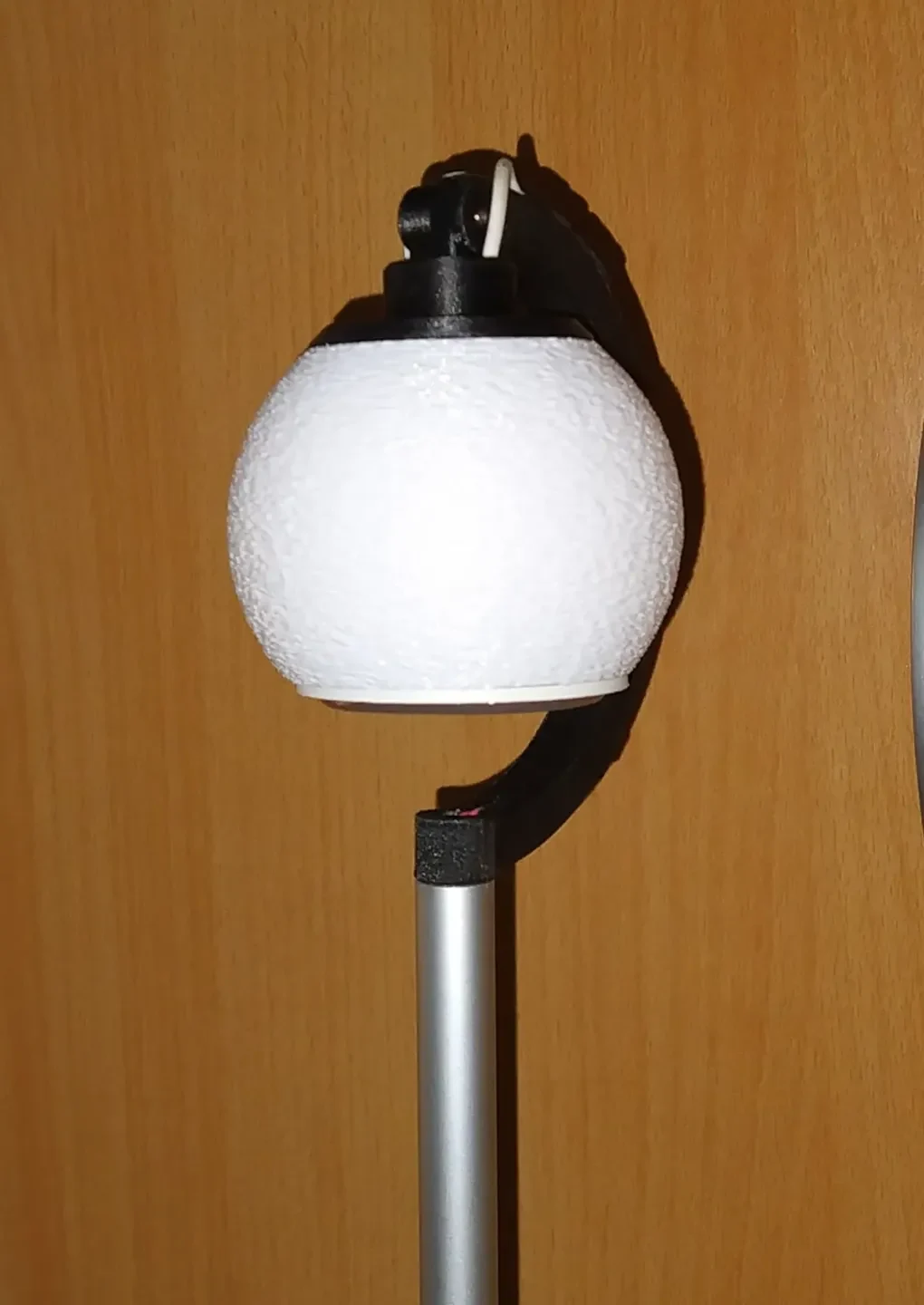

Мой яркий настольный светильник
Я сделал этот настольный светильник в качестве небольшого проекта на выходные.
Новости:
посмотрите второй оттенок здесь: https://www.printables.com/de/model/177634-pherical-shade-for-my-bright-desk-light
крепление для верхнего светильника доступно здесь: https://www.printables.com/de/model/178086-uplight-mount-for-my-bright-desk-light-deckenflute

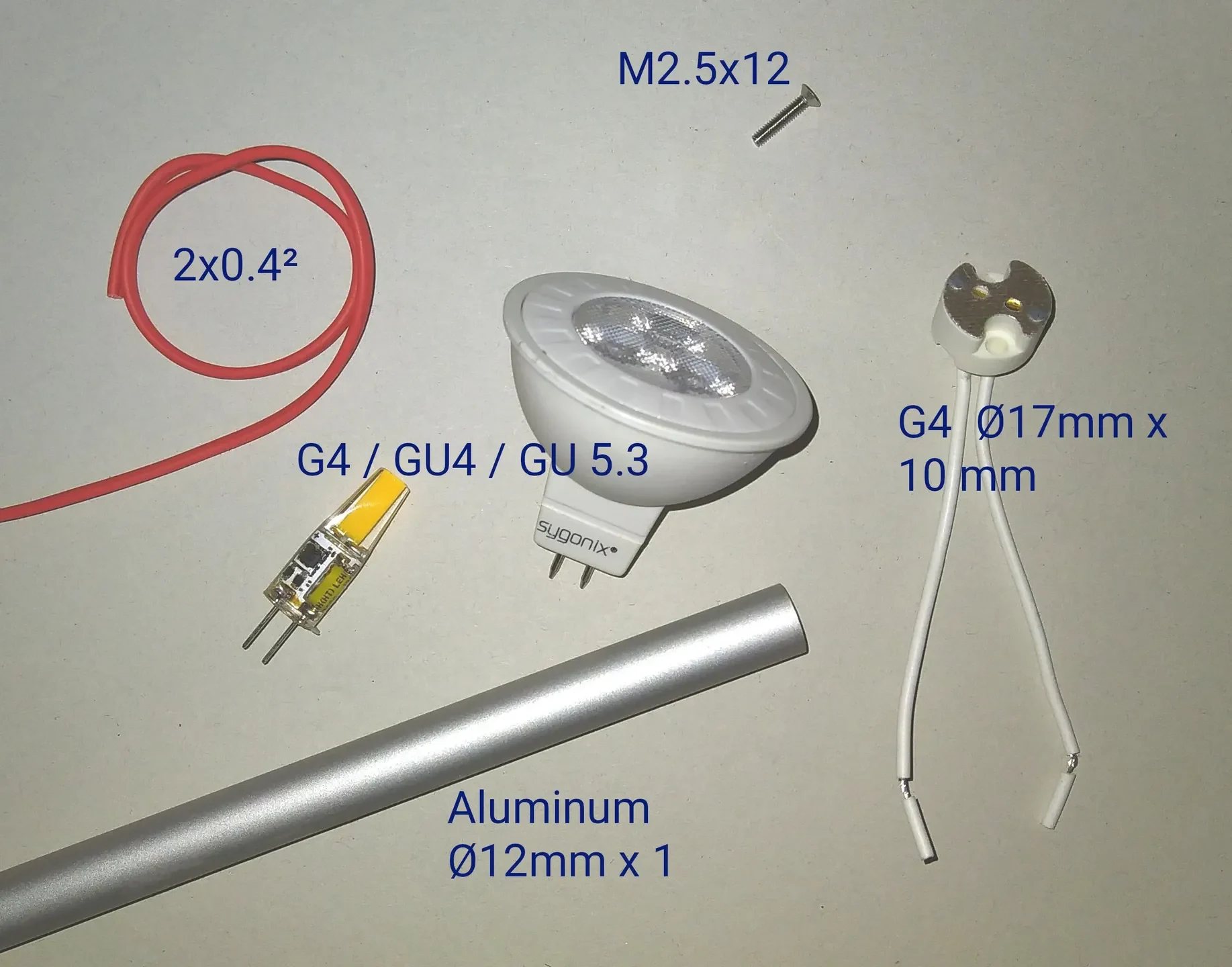

Вам понадобится:
№ шт. Описание
1 1 Керамическая розетка GU4, внешний диаметр 17 мм
Высота 10 мм, см. фото.
2 2-3 Винт M2,5x12
3 1 Алюминиевая трубка, внешний диаметр 12 мм, толщина стенки 1 мм, длина по вашему вкусу.
4 1 провод 2x0,4²мм
5 1 Блок питания ��ветодиода/сетевая вилка, 12 В, мощность должна соответствовать выбранному вами светодиоду
6 1 светодиодная лампа, цоколь G4, GU4 или GU5.3, мощность на ваш выбор
7 немного бетона или штукатурки для заполнения основания (для веса/устойчивости)
8 3 Фетровые или резиновые подушечки, прибл. Диаметр 30 мм или аналогичный
Печать довольно проста:
Я использовал PETG, сопло 0,4 мм и высоту слоя 0,2 мм.
Вы можете распечатать оттенки прозрачными или непрозрачными по своему вкусу, Prusament PVB дает приятные прозрачные оттенки. Вы также можете включить «Нечеткую поверхность» в PrusaSlicer для тени.
распечатайте базу в обычной ориентации. Нарисуйте внутри специальную опору, не слишком большую, чтобы ее можно было легко снять.
распечатайте гайку прорезями вверху

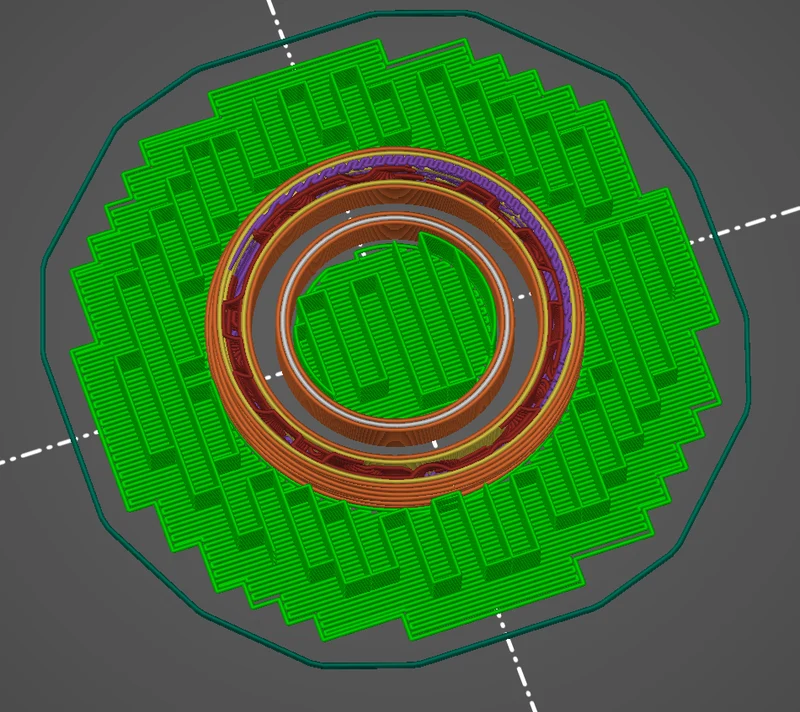

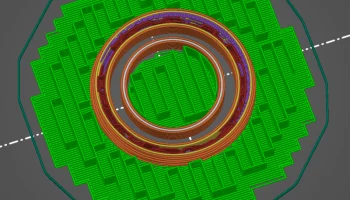

отпечатайте нить для крепления гнезда вниз. Нарисуйте специальную опору по внешнему краю и немного в центре.

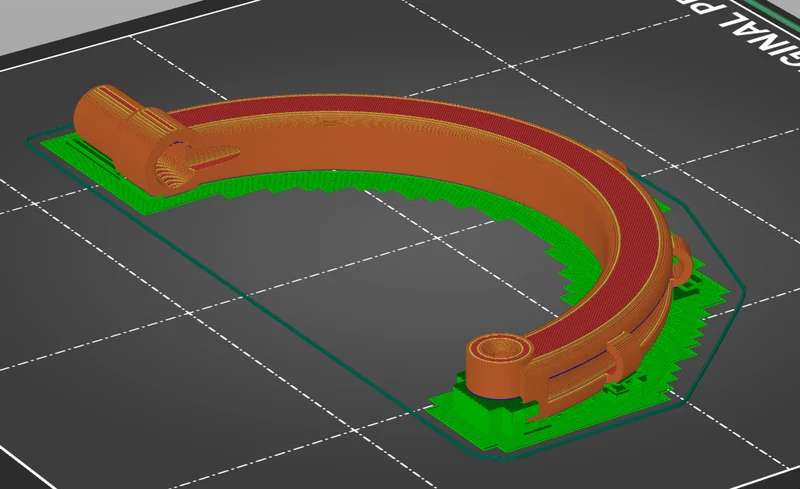

распечатайте верхнее крепление с правой стороны с включенной поддержкой — см. изображение.
Абажур можно распечатать в перевернутом виде в режиме вазы.
И для вашего удобства я добавил файл 3mf с основными частями, включая поддержку вручную, и gcode для Prusa Mini для обычного PLA и общего PETG.
Вам нужно только нарезать оттенок.
Сборка не намного хуже:
Сначала залейте бетоном два больших кармана в основании. Сделайте это заподлицо. Это придаст основанию достаточный вес для устойчивости.
Затем решите, какой длины должна быть ваша алюминиевая трубка. Я использовал очень яркий светодиод мощностью 8 Вт и сделал его длиной один метр, поэтому он очень приятно освещает весь мой стол.
Отрежьте трубку до желаемой длины и удалите острые края.
Вставьте гнездо G4 внутрь крепления и закрепите его одним или двумя винтами М2,5х12.
Закрепите крепление розетки к верхнему креплению одним винтом M2,5x12.
Пропустите провод через алюминиевую трубку, нижнее отверстие верхнего крепления и вдоль направляющих в задней части верхнего крепления.

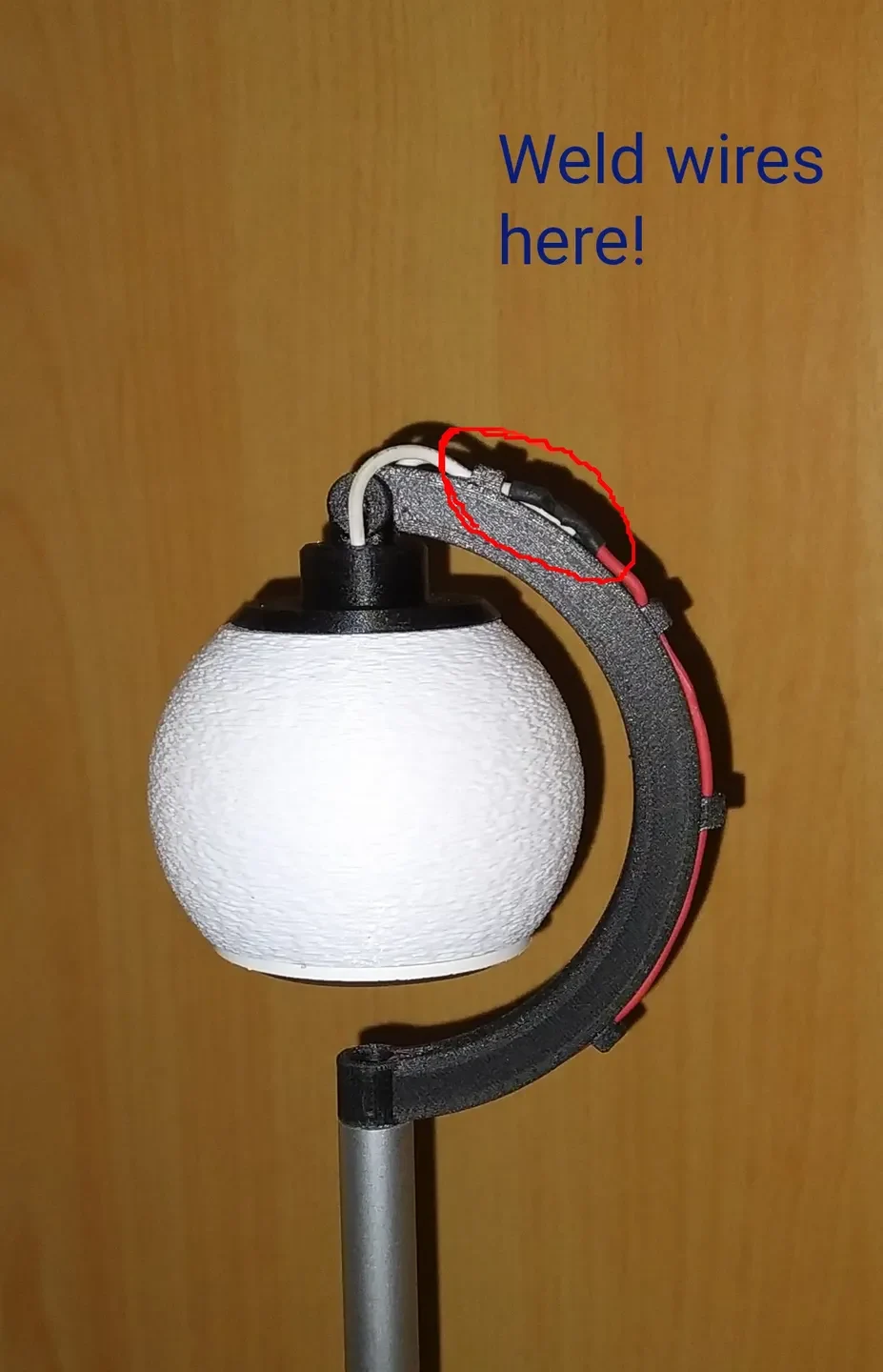

Соответственно обрежьте провода, выходящие из розетки, и приварите их к проводу. Для защиты наденьте термоусадочную трубку — см. Фото.
Закрепите плафон на гнезде с помощью гайки с надписью.
Проденьте нижний конец проволоки через основание и вставьте в основание алюминиевую трубку.
Теперь подключите блок питания к свободным концам проводов и прикрепите фетровые/резиновые прокладки под основание, чтобы не поцарапать поверхность рабочего стола.
И все! Наслаждайтесь своим личным MyBrightDesktopLight — и если он вам нравится, скажите «спасибо», опубликуйте отзыв или рассмотрите возможность сделать пожертвование, чтобы мотивировать меня ;-)
