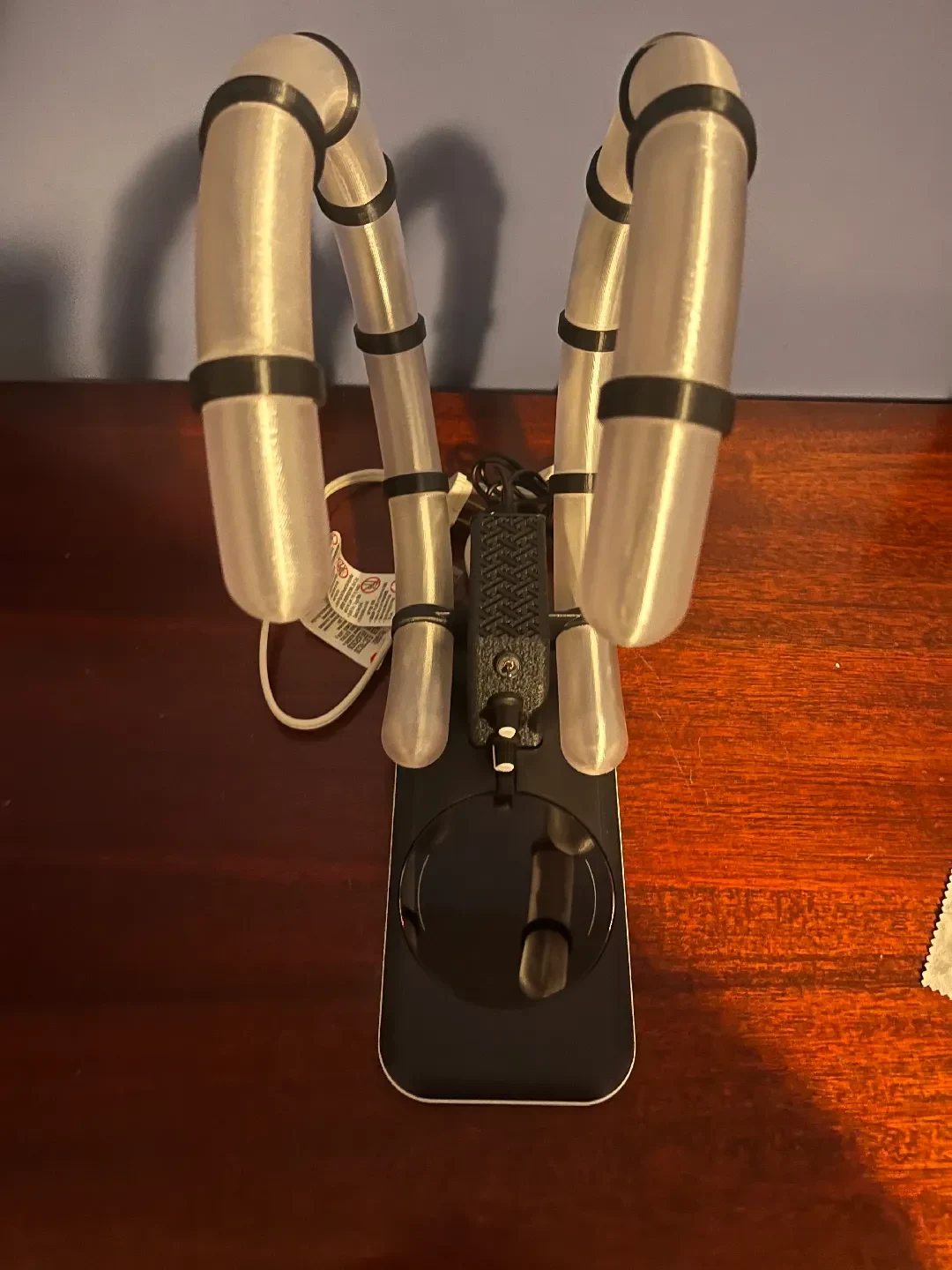

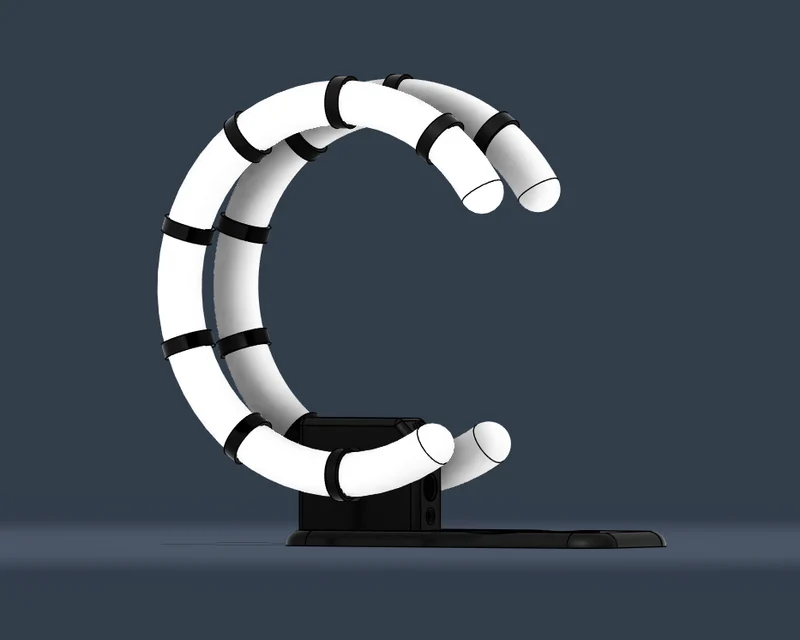

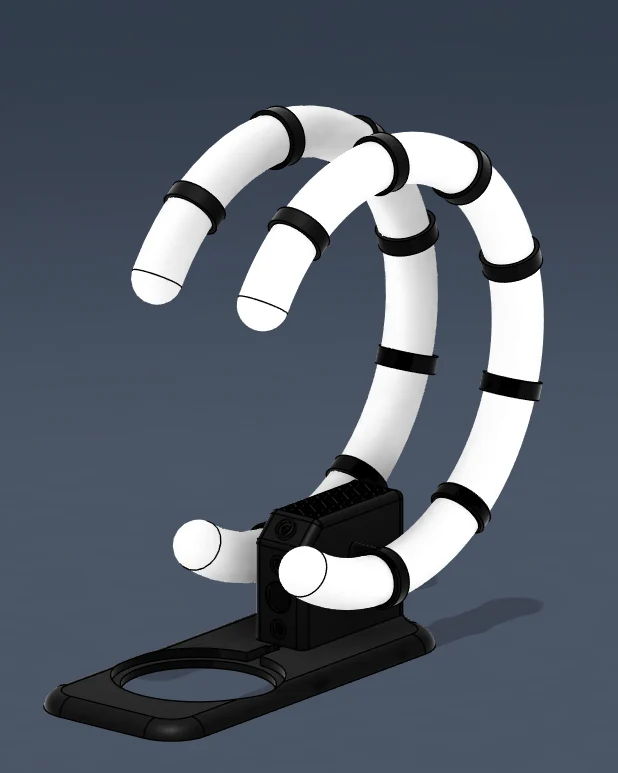

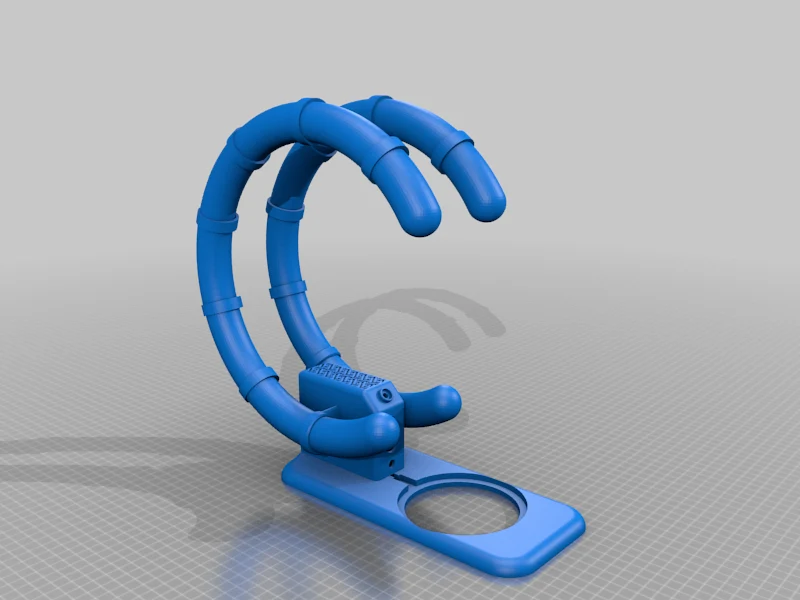

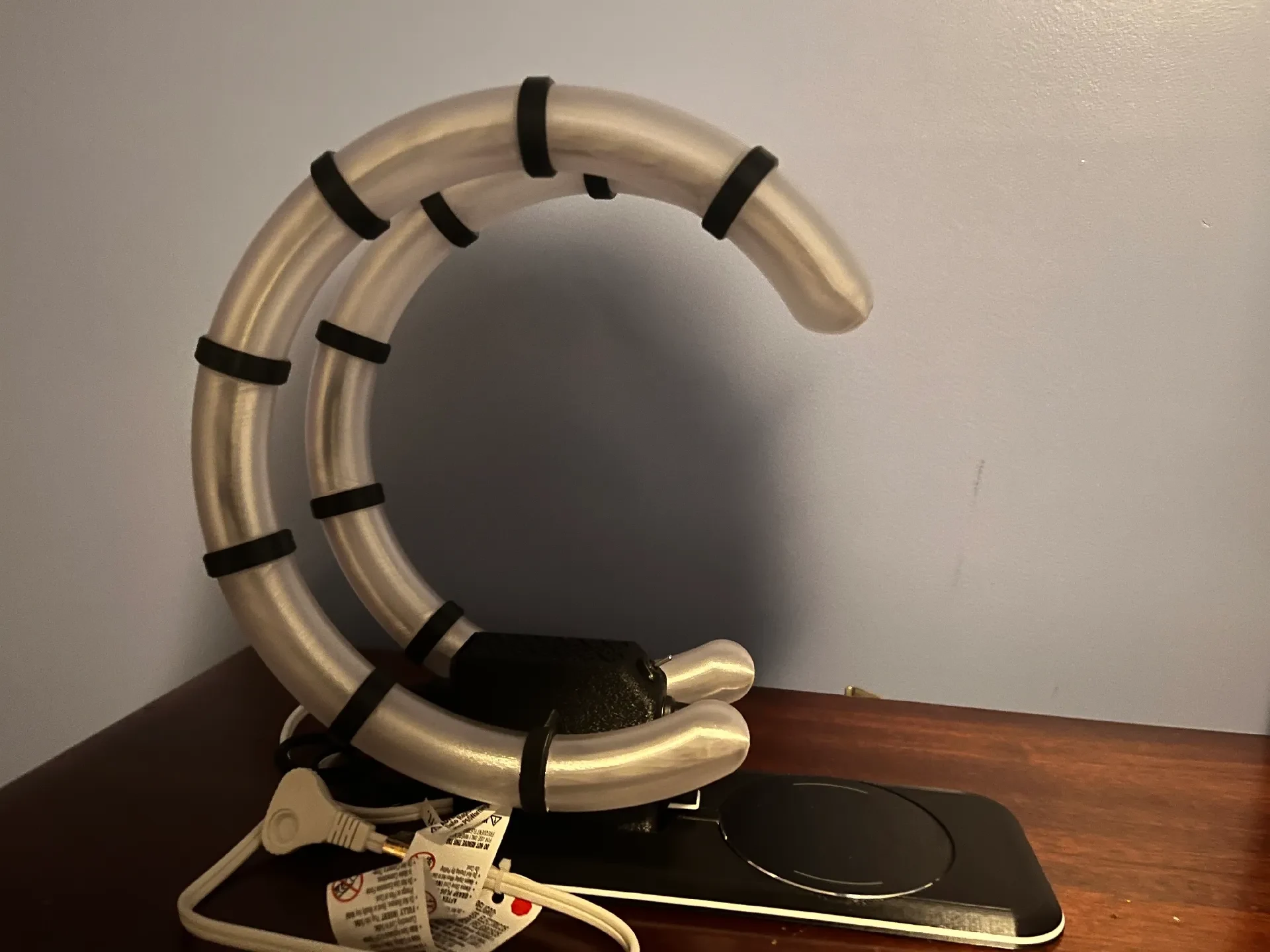

Кольца света

Осветите свое пространство этими трубчатыми кольцами света!

Этот парень не только излучает эпические красочные ауры, но также может использоваться в качестве USB-станции и зарядного устройства для беспроводного телефона. Светом можно управлять по яркости, цвету, рисунку и скорости с помощью волшебства Seeed Studio XIAO RP2040.

Непечатные части:

Seeed Studio XIAO RP2040 (x1)

Светодиодная лента WS2812B (1 шт.) — https://www.amazon.com/gp/product/B097379J1V/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Гайки M3 (x14)

Винты M3x8 мм (10 шт.)

Винты M3x5 мм (4 шт.)

Беспроводное зарядное устройство (x1) — https://www.amazon.com/gp/product/B07FM8R7J1/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Настенное зарядное устройство (x1) — https://www.amazon.com/gp/product/B0C4V3VD56/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Кнопка (x1) — https://www.amazon.com/gp/product/B07SVSYDNM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Мини-тумблер (x1) — это не тот переключатель, который я использовал, но выглядит так же https://www.amazon.com/mxuteuk-Terminal-Position-Miniature-Dashboard/dp/B07QGDDTWJ/ref=sr_1_6?keywords=mini%2Btoggle%2Bswitch&sr=8-6&th=1

Горшок 1 кОм (2 шт.) — аналогичный тому, что есть в этом наборе. https://www.amazon.com/Swpeet-Potentiometer-Assortment-Multiturn-HighPrecision/dp/B07ZKK6T8S/ref=sr_1_2_sspa?crid=10W5NVGXP8 Y2D&keywords=потенциометр&qid=1704746442&sprefix=потенциометр%2Caps%2C156&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Удлинитель (x1) — https://www.amazon.com/gp/product/B000KKLMKW/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Кулисный переключатель (x1) — https://www.amazon.com/5Pcs-Rocker-Switch-Position-QTEATAK/dp/B07Y1GDRQG/ref=sr_1_5?keywords=rocker%2Bswitch&sr=8-5&th=1

Объекты для печати:

Основание (x1) — сделайте паузу на 9 мм, чтобы вставить гайки.

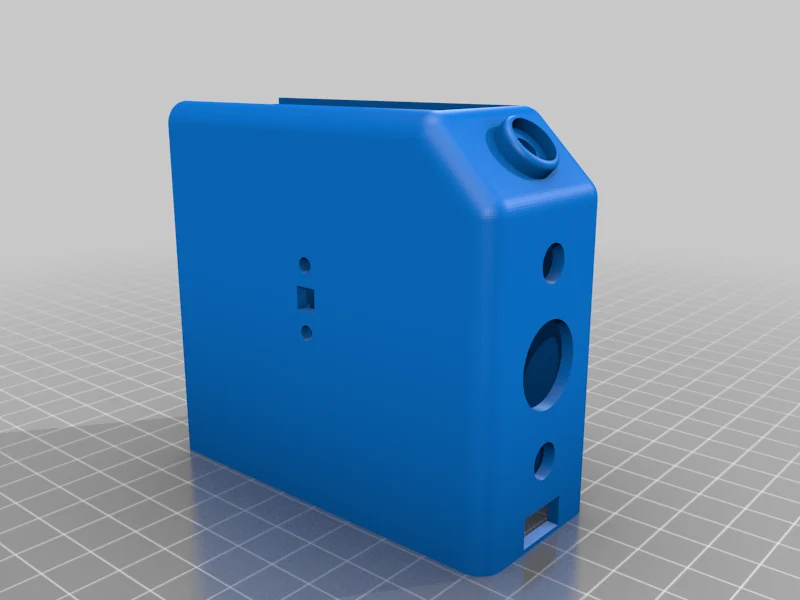

Ступица — нижняя (x1)

Ступица — верхняя часть (x1) — необходимы опоры для гаек

Ступица — задняя часть (x1)

Тумблер — крышка (x1)

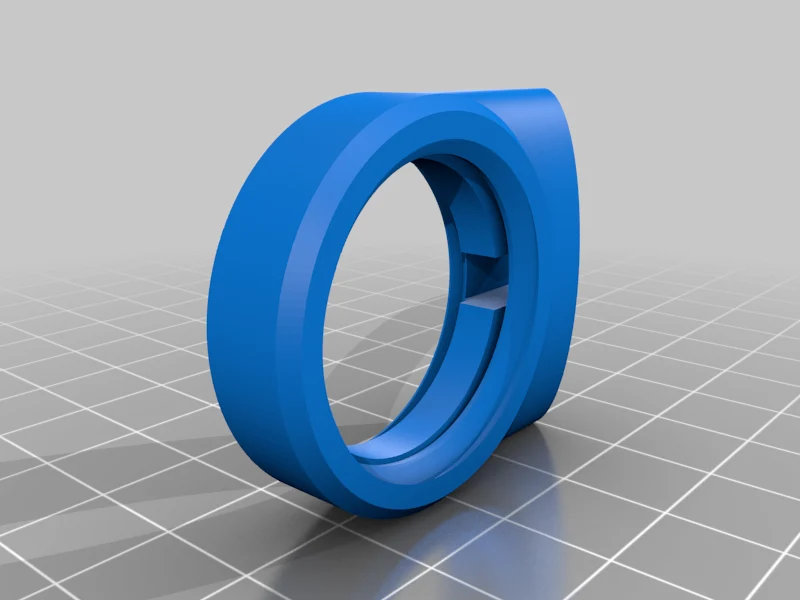

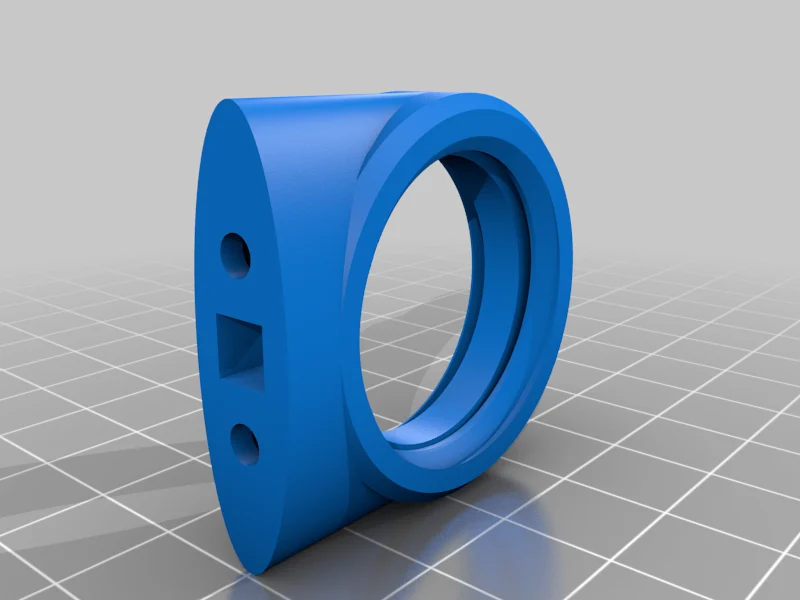

Крепление на кольцо (1 шт.) — сделайте паузу на 5 мм, чтобы закрепить гайки.

Переворот крепления кольца — сделайте паузу на 5 мм, чтобы закрепить гайки.

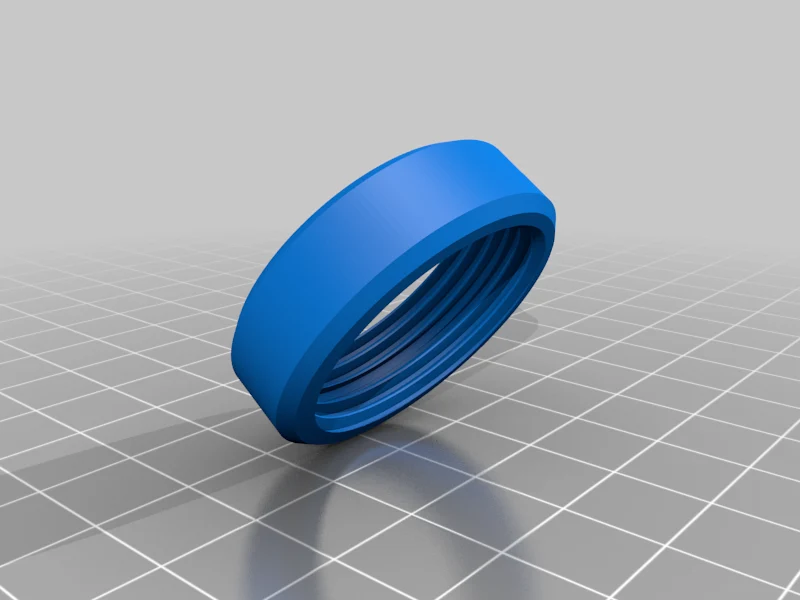

Кольцевой соединитель (x12)

Нижняя концевая трубка (2 шт.) — если возможно, органические опоры.

Верхняя концевая трубка (2 шт.) — если возможно, органические опоры.

Пе��вая пробирка (x2) — органические опоры, если возможно.

Средняя трубка (x10) — если возможно, органические опоры.

Крепление для световой ленты — верхнее (x2) — зеркало 1 экз.

Крепление световой ленты — снизу (x2) — зеркало 1 экз.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

15%

Нить: Любой PLA/PETG.

Примечания:

Для неподдерживаемых выс��упов необходимы опоры, например, держатели гаек. Трубки должны быть напечатаны прозрачной нитью (по моему опыту, PETG — лучший вариант). Все остальное можно распечатать по вашему желанию. Ради интереса я напечатал верхнюю часть концентратора с нечеткой оболочкой, но мне пришлось отделить некоторые части, чтобы их можно было напечатать плавно, чтобы другие компоненты плотно прилегали друг к другу.

Пост-печать

Свет

Склейте верхнюю и нижнюю части планки вместе. Отрежьте полосу из 78 светодиодов и прикрепите ее к креплению вдоль плоской стороны, начиная с медиальной стороны рядом со вставкой. Первые 10 светодиодов будут располагаться вокруг маленького нижнего конца (по 5 с каждой стороны). Остаток поднимется наверх, вокруг верхнего конца и вернется к началу. Припаяйте 3 провода к соответствующему входу светодиодной ленты и пропустите через отверстия для крепления вставки. Убедитесь, что у вас достаточно провода на будущее. Прикрутите первую трубку к кольцевому креплению. Вставьте крепление в кольцевое крепление с первой трубкой. Повторите для другой стороны.

Накрутите нижнюю концевую трубку на кольцевое крепление. У них небольшой зазор, но он должен подойти примерно на четверть оборота. Отдельно соедините верхнюю концевую трубку и 5 средних трубок вместе с помощью 6 кольцевых соединителей. Наденьте соединенные трубки на фонари и соедините их вместе, вращая кольцевой соединитель до тех пор, пока он не затянется. Пропустите провода в верхнюю часть втулки, прикрепите к верхней части втулки винтами M3 и повторите то же самое для другой стороны.

Ступица сверху

Прикрепите мини-выключатель, обе кастрюли и кнопку сверху с помощью прилагаемых гаек. Заранее планируйте проводку. У меня была кнопка и горшки
