Крышка переключателя освещения Over Engineered
Это крышка переключателя света для кулисного переключателя света в США. В нем используется реечная передача, приводимая в движение поворотной ручкой. Он почти полностью напечатан на 3D-принтере, за исключением трех небольших подшипников, которые продаются на Amazon дешево, его легко собирать и разбирать, а также устанавливать. Он работает путем поворота вращательного движения механизма и преобразования его в линейное движение с помощью реечной передачи, которая воздействует на кулисный переключатель. Текст на верхней обложке можно распечатать на многоцветном принтере или удалить основную часть текста на одноцветном принтере, и он просто выгравирует текст.
Большинство из них можно напечатать с двумя стенками и заполнением 15 %, я рекомендую увеличить заполнение до 25 % и 4 стенками на стойке и нижней крышке.
Для нижней крышки полезны опоры для деревьев, необходимые для ведущей шестерни, а для оси подшипника переключателя рекомендуется использовать козырек.
НОАК достаточно силен.
Требуются три подшипника с внутренним диаметром 3 мм, внешним диаметром 8 мм и шириной 4 мм, которые можно приобрести на Amazon.

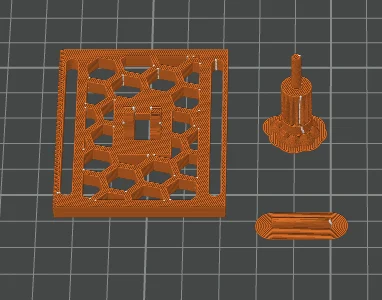

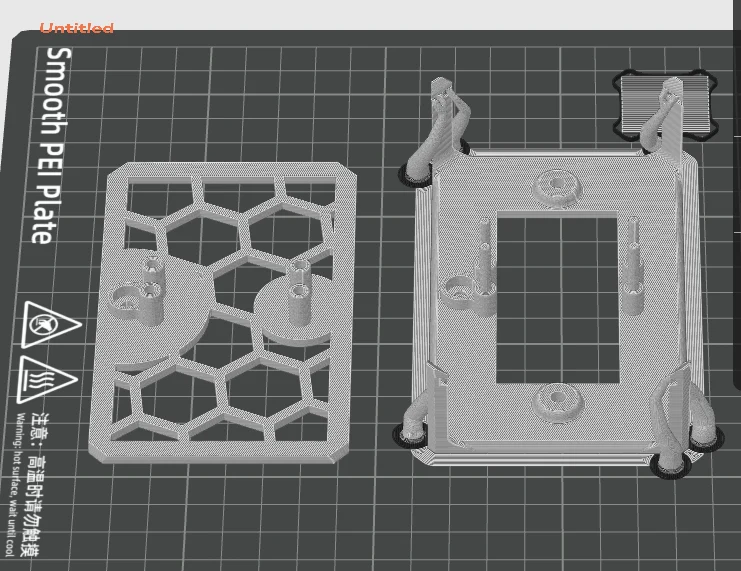

Я предоставил снимки экрана с ориентацией печати/поддержкой/полями слайсера.

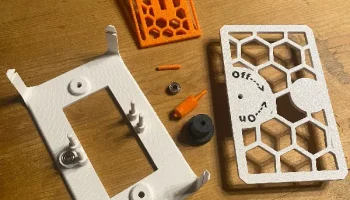

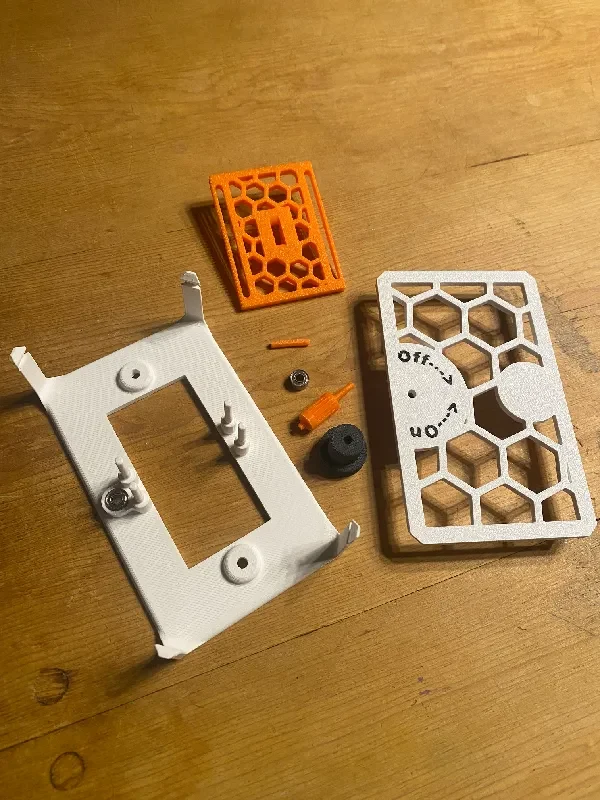

Инструкция по сборке (изображена на картинках):

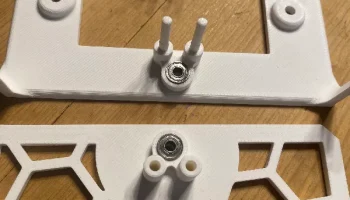

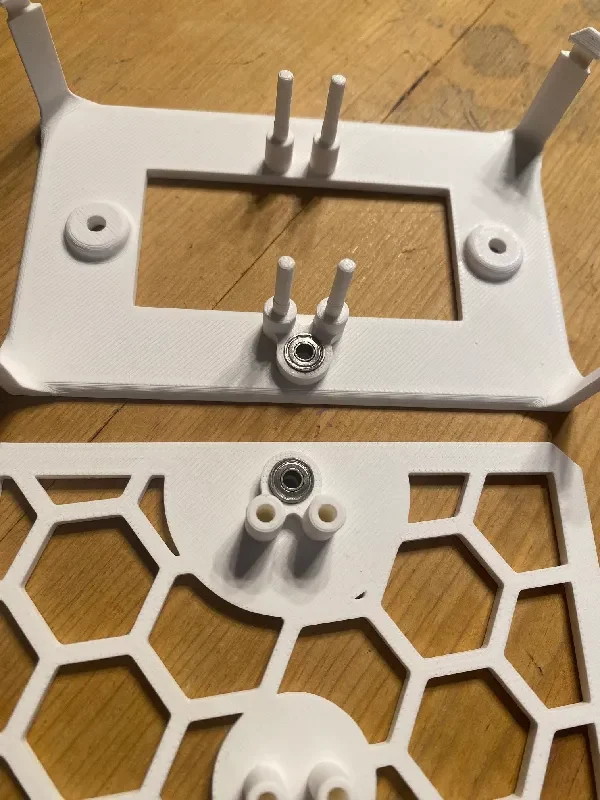

1) Запрессуйте подшипники в верхнюю и нижнюю крышки (это можно сделать, положив их на плоскую поверхность и нажав металлическим предметом или отверткой).

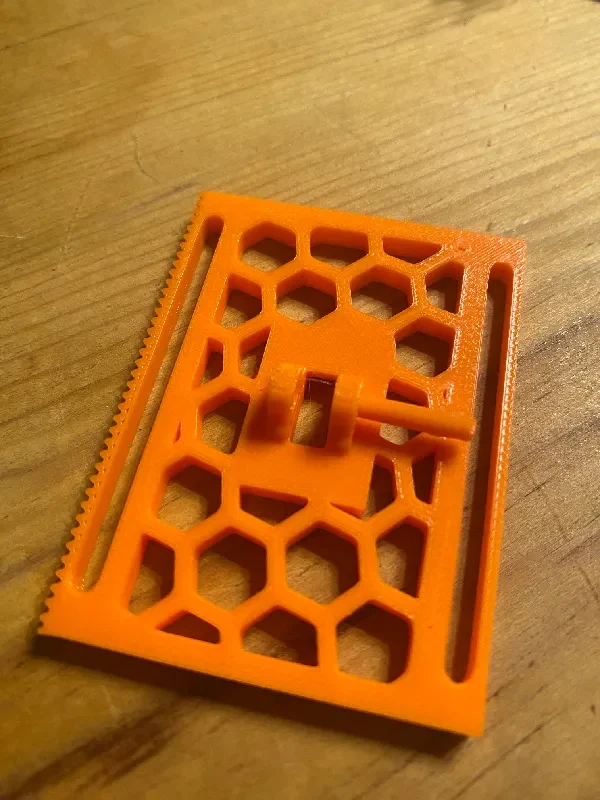

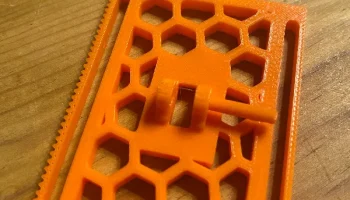

2) Вставьте ось подшипника Switch в одну сторону стойки.

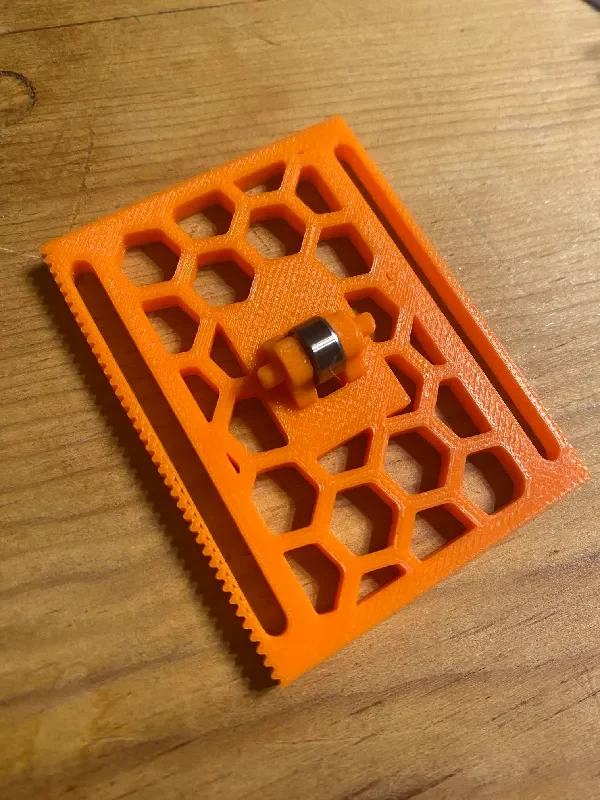

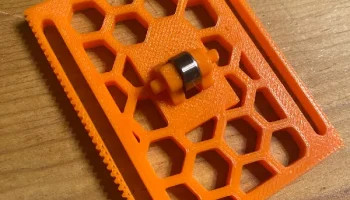

3) Выровняйте третий подшипник, протолкните через него ось и отцентрируйте его на другой стороне стойки, чтобы зафиксировать подшипник.

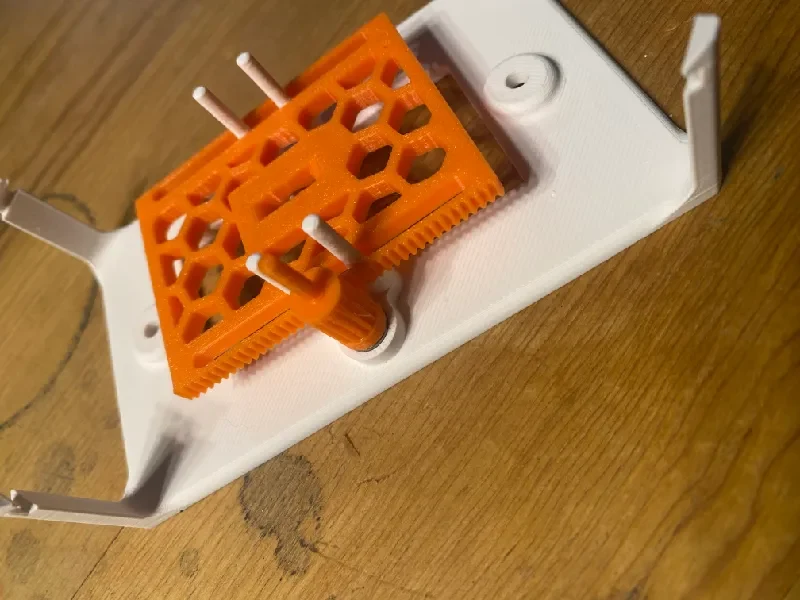

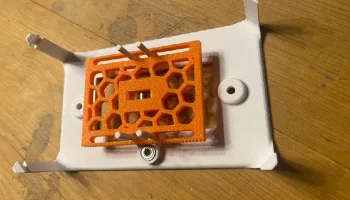

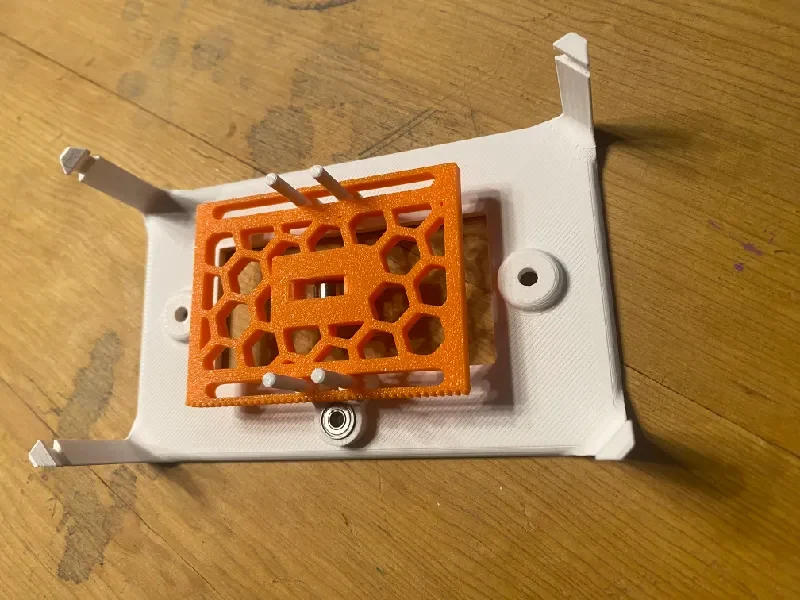

4) Поместите рейку на нижнюю крышку над штифтами так, чтобы шестерни рейки были обращены в сторону подшипников.

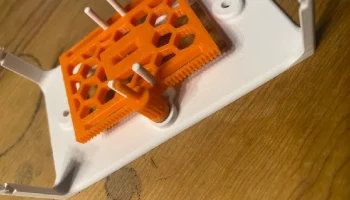

5) Поместите ведущую шестерню в подшипник нижней крышки так, чтобы длинная часть ее полуоси была обращена вверх.
6) совместите стойки верхней крышки со стойками нижней крышки. Убедитесь, что ось верхней ведущей шестерни совмещена с подшипником в верхней пластине подшипника.
7) Нажмите на верхнюю крышку вниз, пока угловые фиксаторы не сдвинутся, и удерживайте ее.
8) Наденьте ручку на полуось ведущей шестерни.

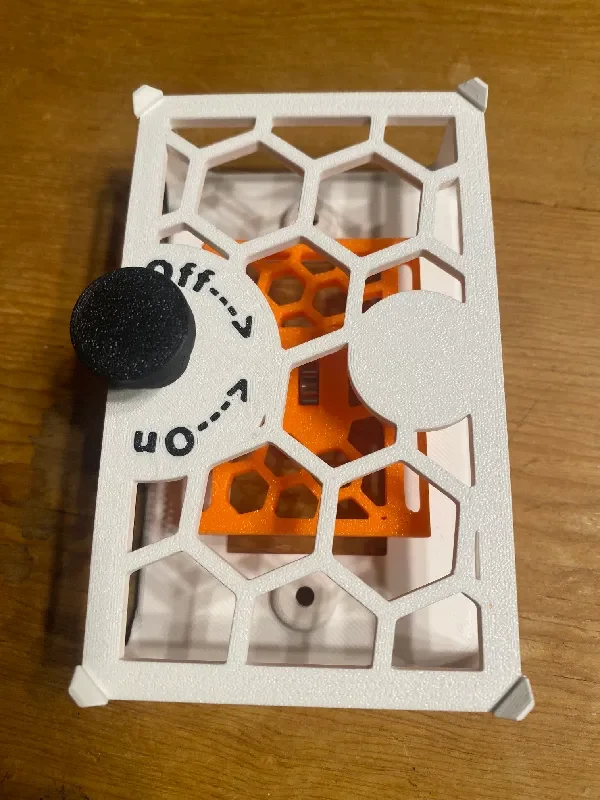

9) Сборка завершена! Теперь вы можете установить ее на клавишный выключатель света. Если вам сложно установить крепежные винты, вы можете прикрепить пластину к стене! Предполагая, что переключатель света установлен правильно, пово��от ручки влево включит свет, а вправо включит свет. выкл.
