Насадка Prusa / прикроватный светильник

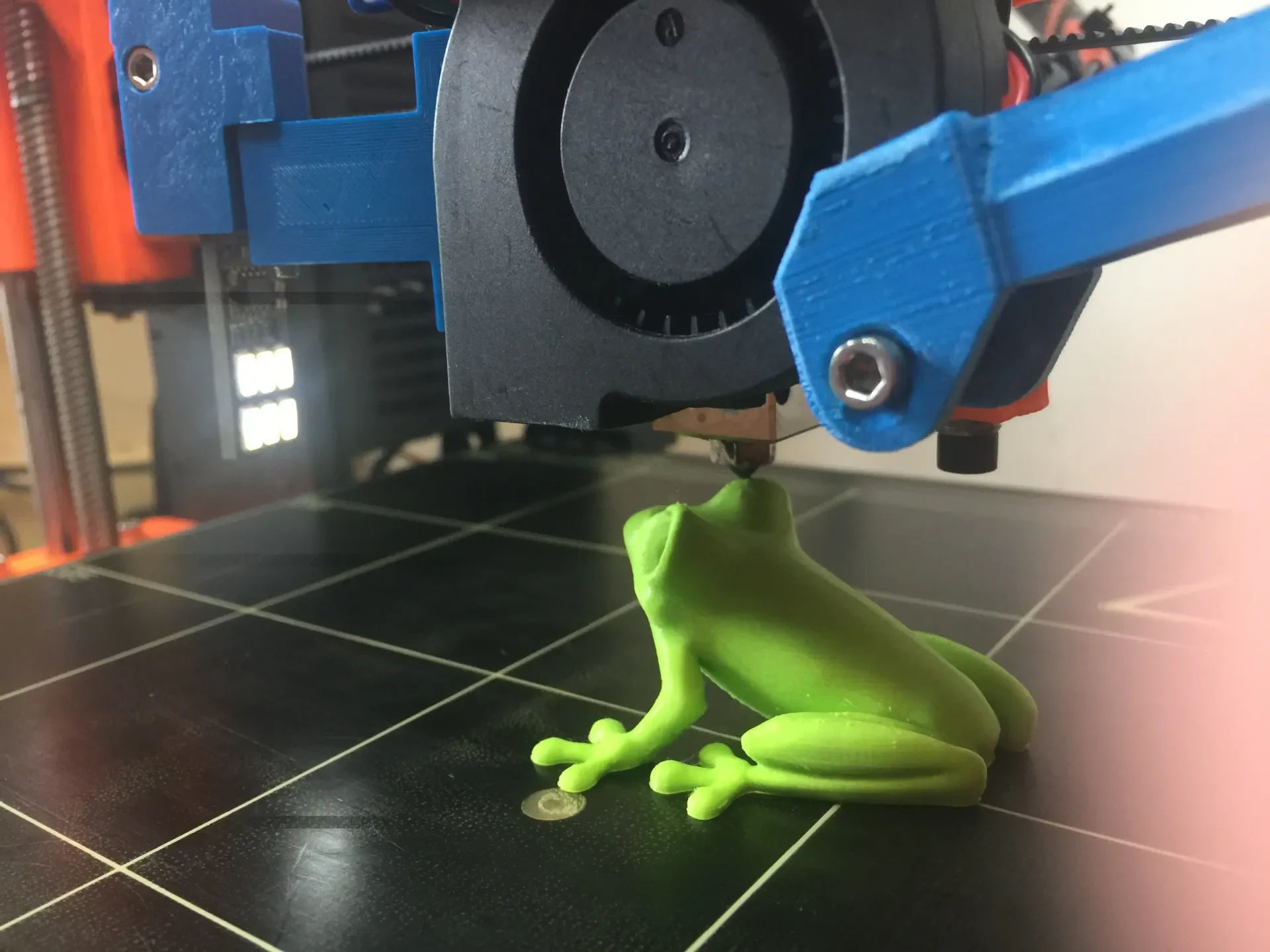

Эта насадка-светильник для Prusa i3 была вдохновлена плавающим светодиодным фонарем Maximpulse (https://www.thingiverse.com/thing:2237352). Он позволяет направлять свет прямо на сопло, чтобы вы могли видеть отпечаток во время печати.
В его версии экструдер подключается по кабелю USB к внешнему зарядному устройству USB. Вместо этого я использовал USB-понижающий преобразователь с 12 В на 5 В, подключил его к основному источнику питания Prusa с помощью запасных клемм и сделал крепление для крепления к боковой стороне блока питания принтера. (https://www.thingiverse.com/thing:2429603)
Однако это по-прежнему означает, что вам нужно проложить USB-кабель от экструдера, и я обнаружил, что кабель слишком толстый, чтобы принтер мог дотянуться до верхней части оси Z (200 мм).

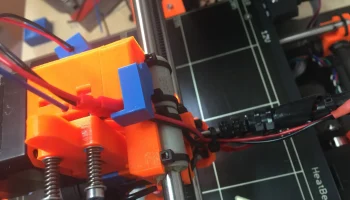

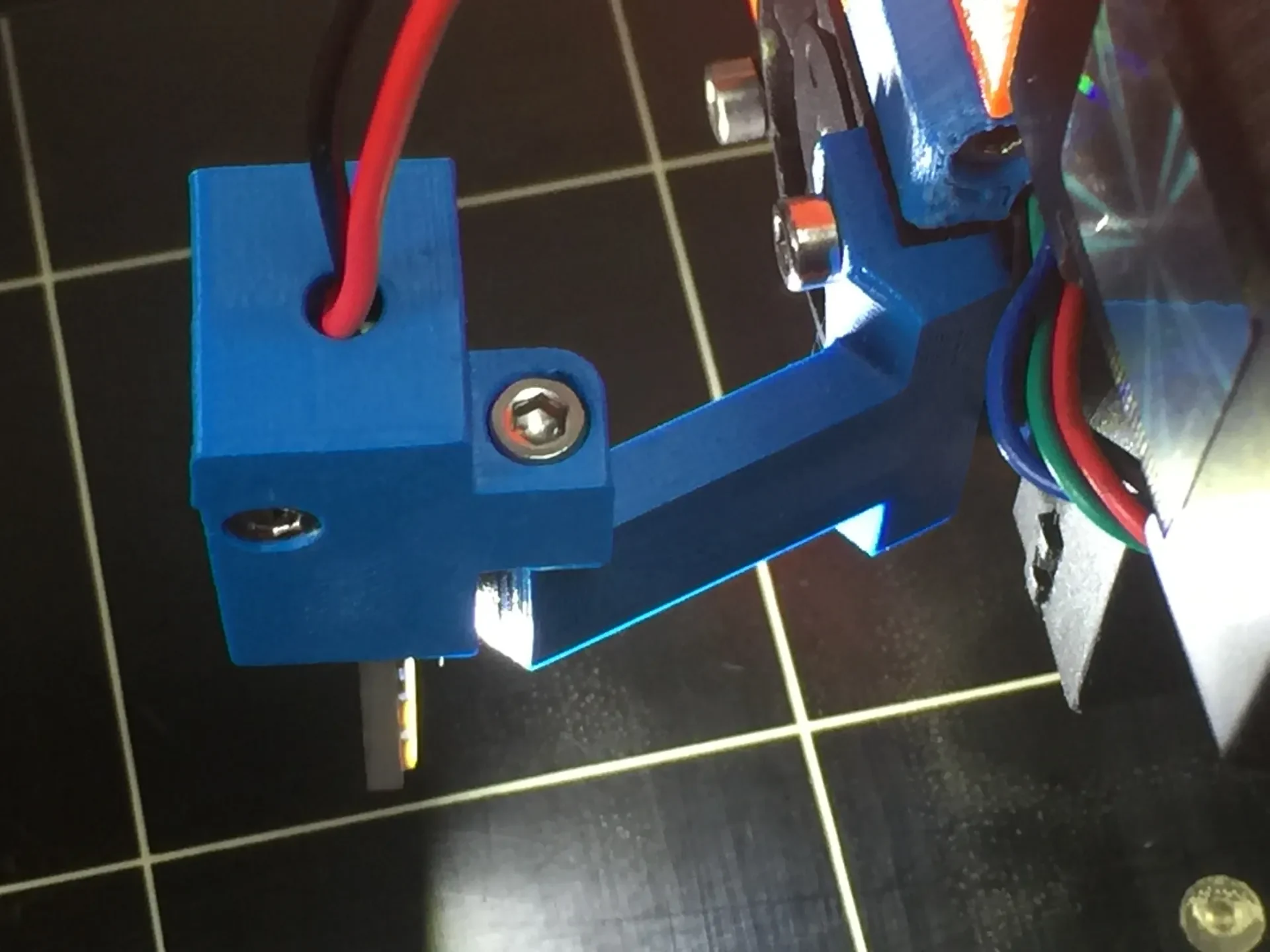

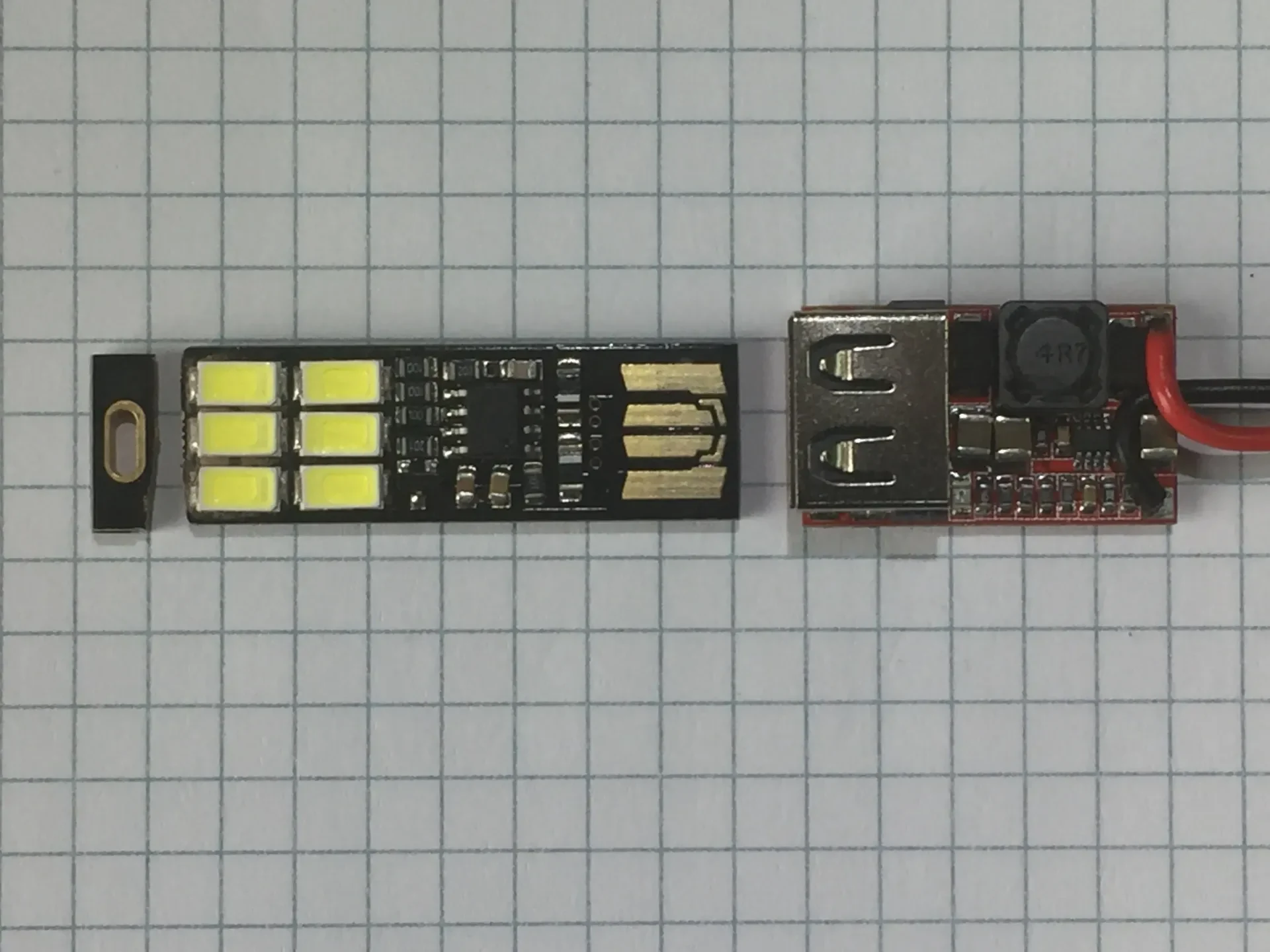

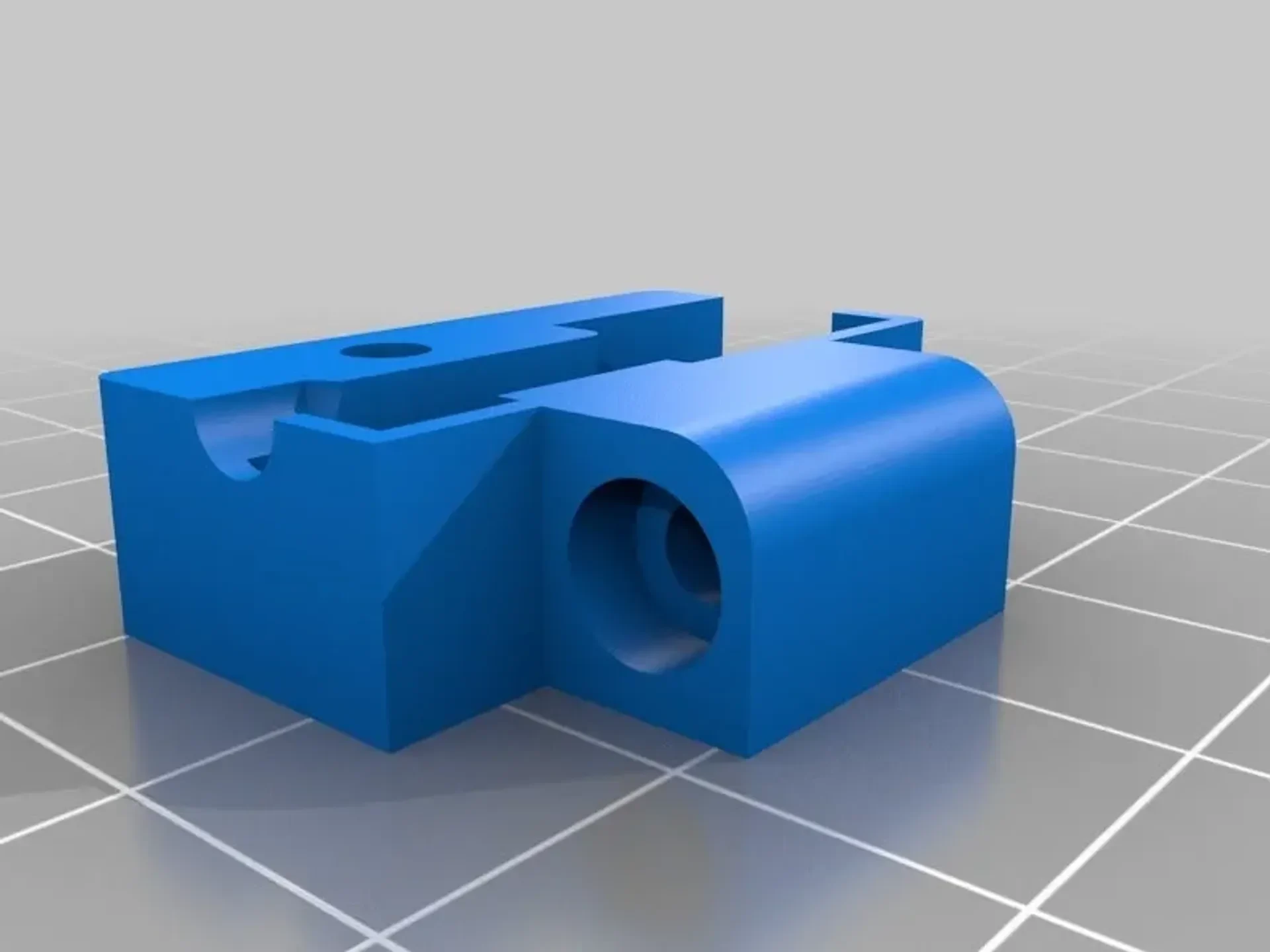

В этой версии светодиод и преобразователь 5 В размещаются в одном держателе, установленном на экструдере. Крепление и петля объединены и упрощены, поэтому вы можете использовать оригинальные винты вентилятора, а поскольку петля только одна, держатель светильника нельзя случайно сдвинуть и ударить по Z-образному винту. Шарнир позволяет направить свет туда, куда вы хотите.

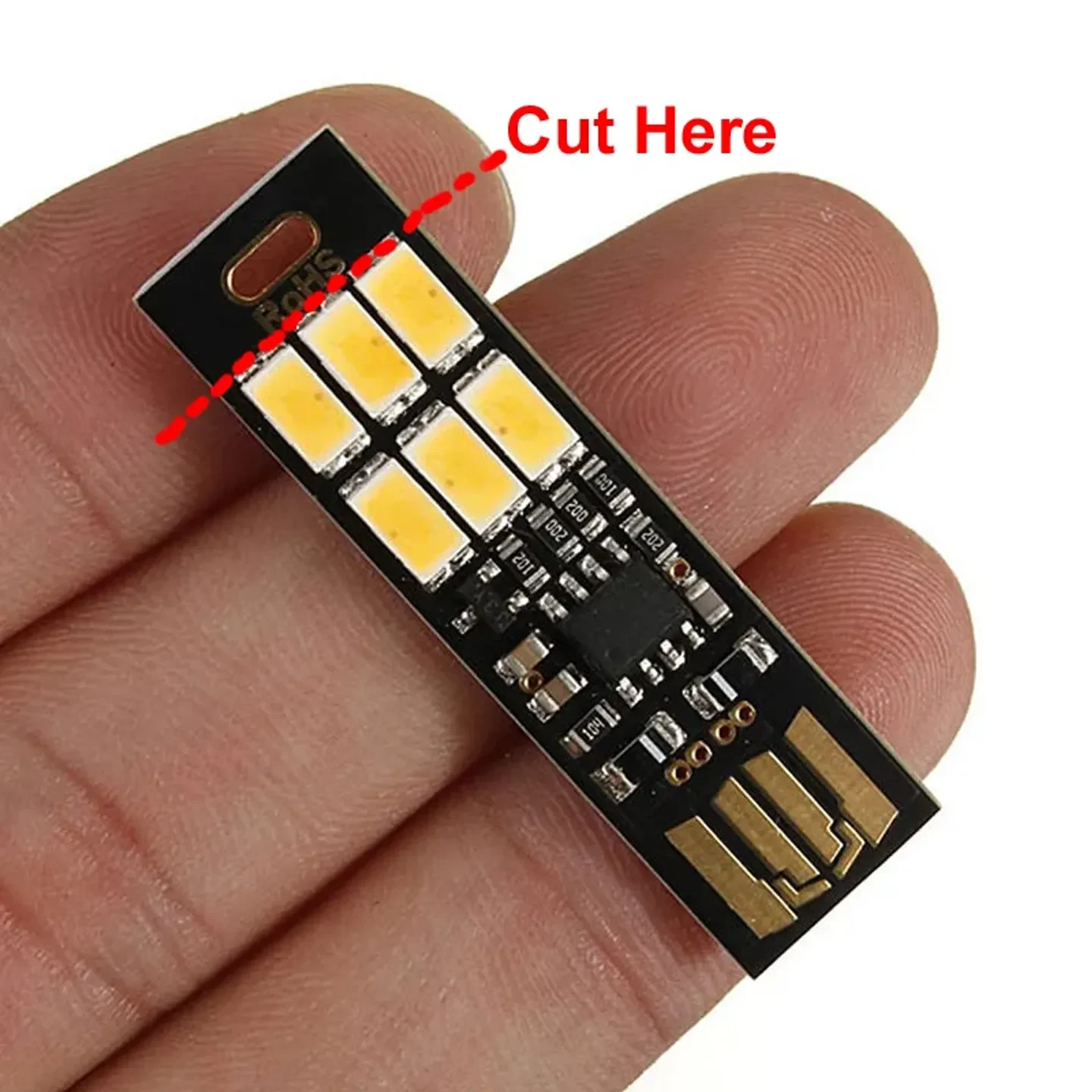

Светодиодный свет регулируется и включается или вык��ючается при прикосновении к задней стороне. Маленький выступ на конце бесполезен, его можно отрезать (используйте дремель). Это позволяет приблизить настоящие светодиоды на 5 мм к вашей работе. Распечатайте «Держатель для светодиодов, левый укороченный светодиод», если вы обрежете свой. Если после установки вы решите, что светодиод расположен слишком близко к печатной платформе, просто закрепите гайку на болте между держателем светодиода и креплением экс��рудера.

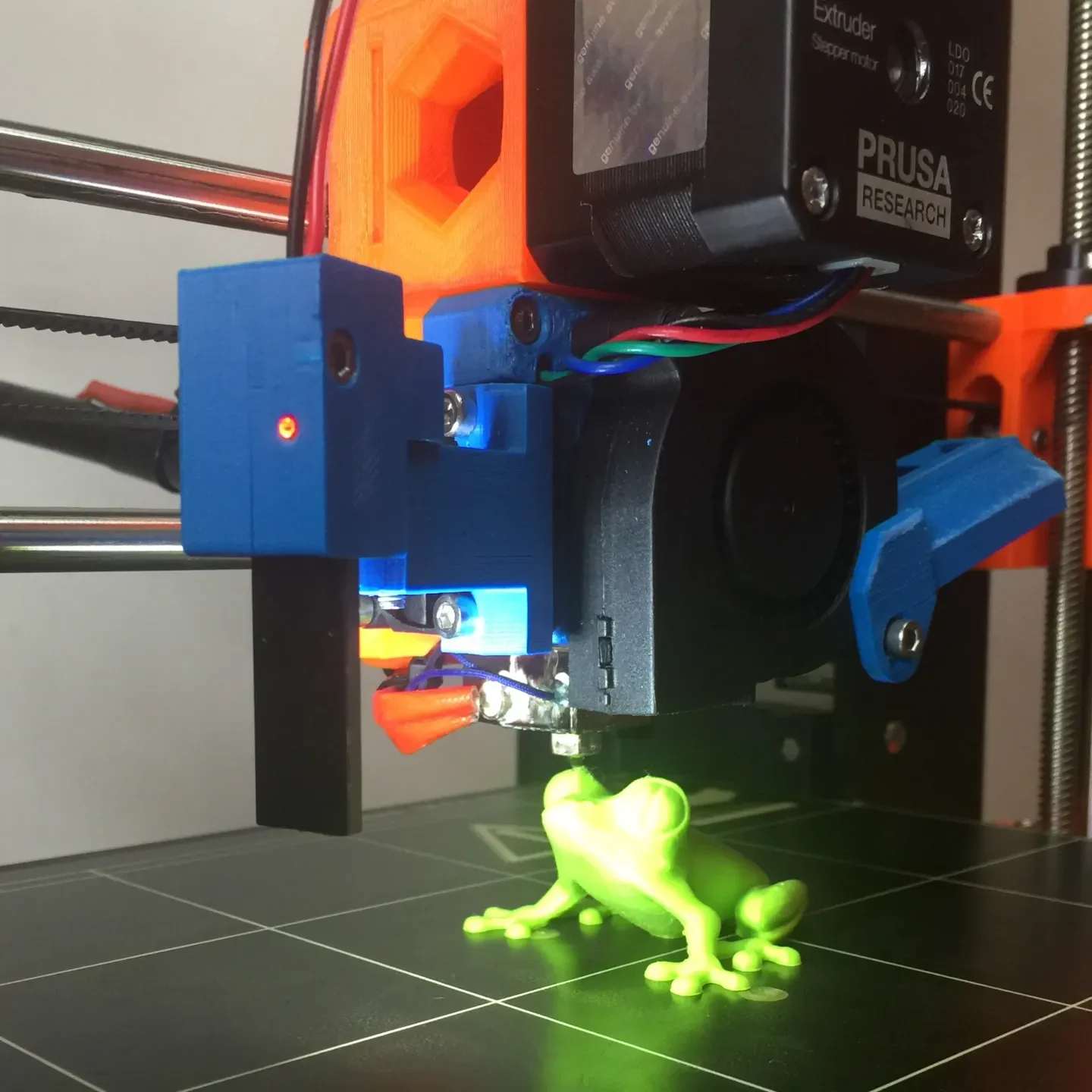

Понижающий преобразователь имеет небольшой красный светодиод, указывающий на наличие питания. Небольшое отверстие в задней части левой стороны держателя позволяет вставить короткий кусок прозрачной нити диаметром 1,75 мм, чтобы свет сиял. Не важно, но нам всем нравятся маленькие сияющие красные огоньки. :-)
Светодиодный сенсорный USB-светильник из Китая стоит всего 0,99 фунта стерлингов. Его можно найти по адресу:
https://www.ebay.co.uk/sch/i.html?\_from=R40&\_sacat=0&\_nkw=Touch%20LED%20USB&rt=nc&LH\_BIN=1&\_trksid=p2045573.m1684
USB-понижающий преобразователь с 12 В на 5 В из Китая также стоит всего 0,99 фунта стерлингов, и его можно найти по адресу:
https://www.ebay.co.uk/sch/i.html?\_from=R40&\_trksid=p2380057.m570.l1313.TR1.TRC0.A0.H0.X12V+buck+converter+USB.TRS0&\_nkw=12V+buck+converter+USB&\_sacat=0
Распечатать инструкции
Я напечатал, используя высоту слоя 0,10 мм, и болты подошли нормально. Вы можете использовать более толстый слой, но вам, возможно, придется просверлить отверстия, так как они, вероятно, будут немного раздавлены.
Пост-печать

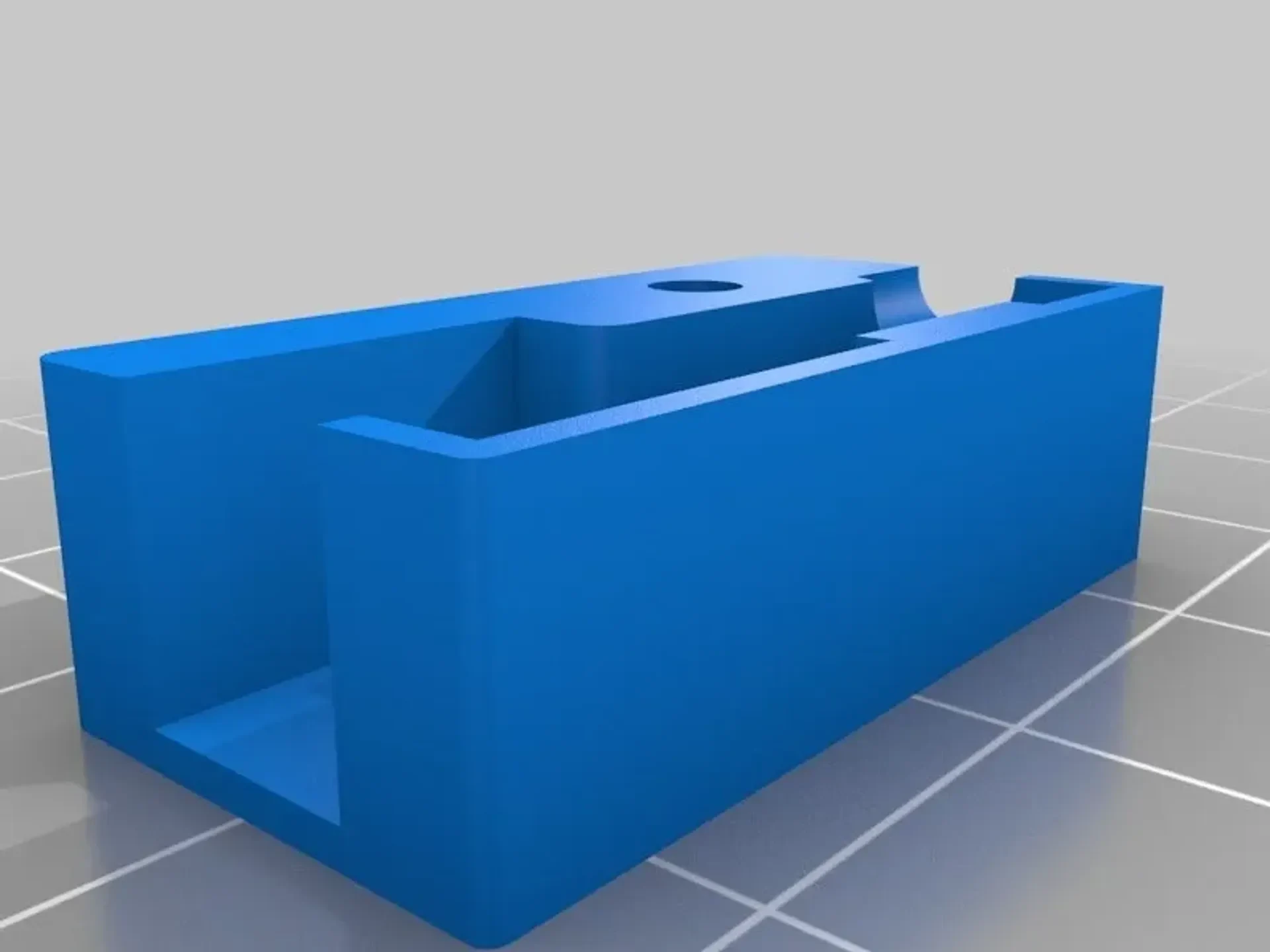

Вам понадобится болт М3 10 мм для сборки держателя преобразователя LED/Buck и болт 15-20 мм для крепления его к креплению экструдера. Используйте существующие винты вентилятора, чтобы прикрепить крепление экструдера к вентилятору экструдера.

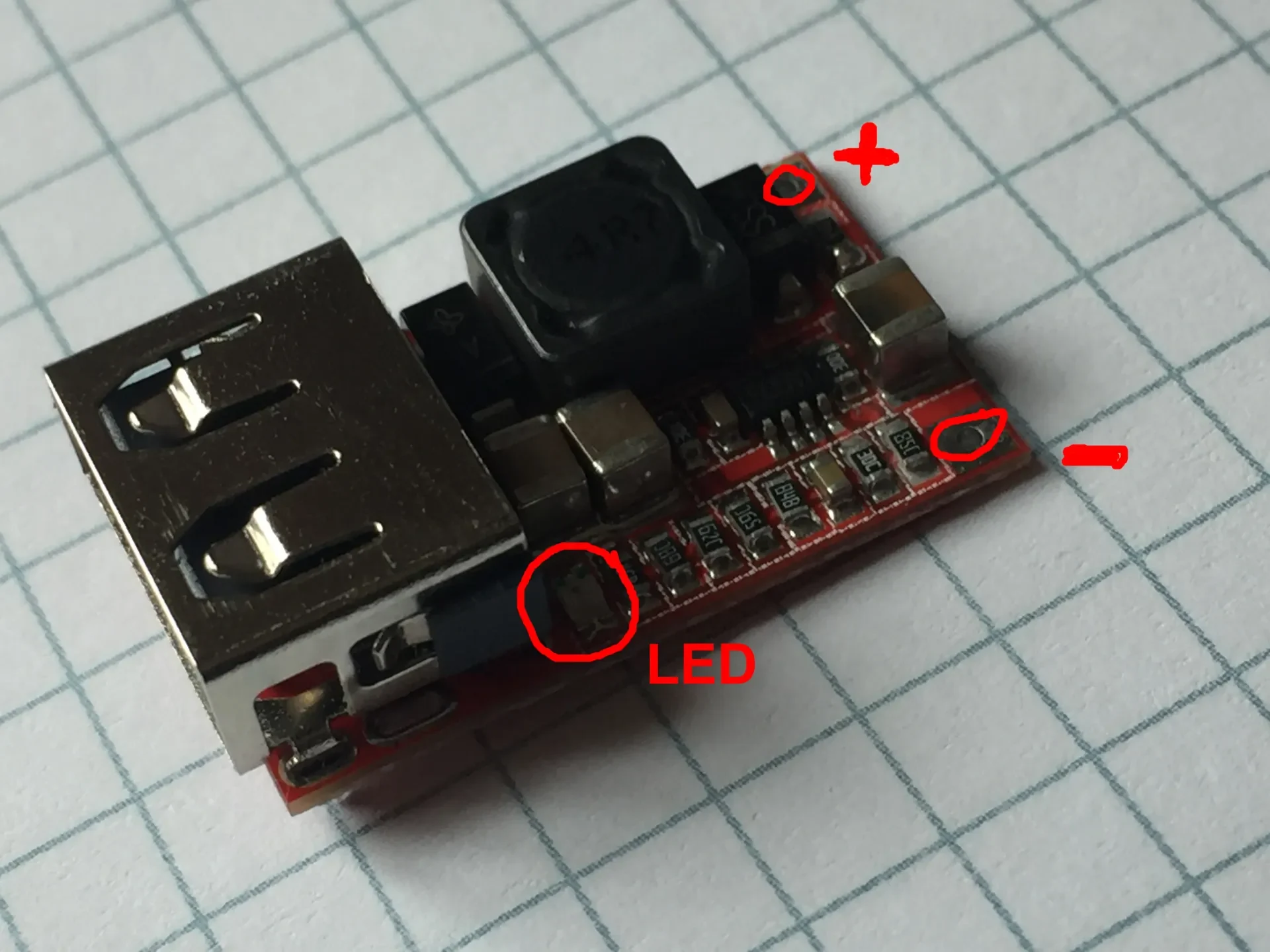

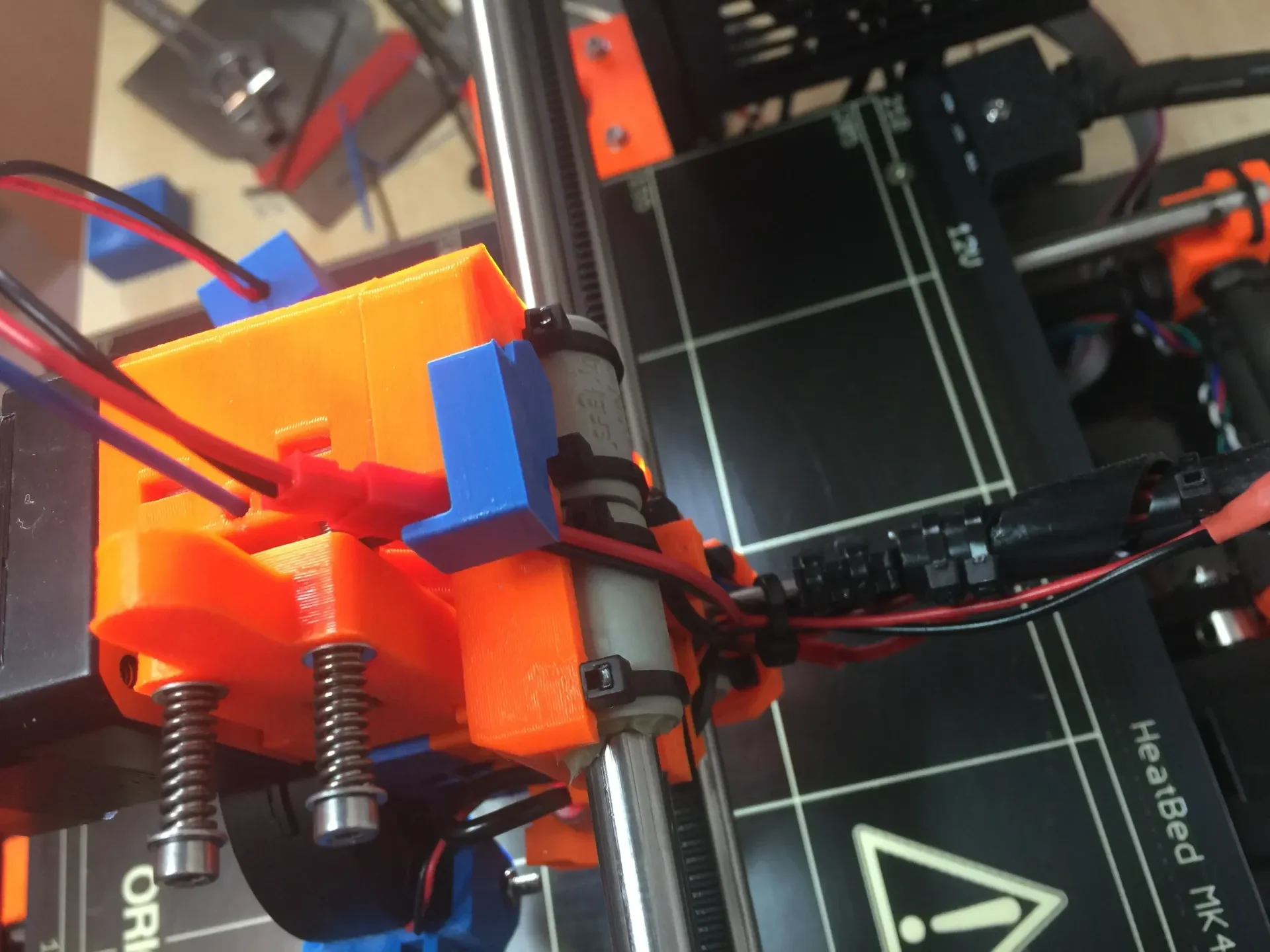

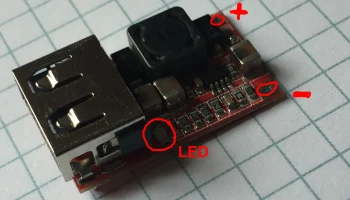

Припаяйте пару проводов к преобразователю, минус подключается к тому, что я называю «левой» стороной (сторона со светодиодом — см. фото). Проволочный зажим входит в шестиугольное отверстие на задней стороне экструдера вверху. Он удерживает проволоку ровно напротив задней части верхней части экструдера, чтобы она не касалась Z-образной рамы или держателей катушек. Пропустите провод к длинному опорному болту троса и используйте проволочную стяжку. Оберните провод вокруг основного кабеля и вдоль него, а затем вниз, под принтером, к основному источнику питания. Я решил использовать разъемы, чтобы при необходимости можно было легко отключить светильник. Если вам действительно интересно, вы можете снять спиральную обмотку и включить в жгут проволоку — нет, это слишком много работы.
Подключить преобразователь к источнику питания просто: ОТКЛЮЧИТЕ ПИТАНИЕ. Открутите PS от принтера (4 винта), отвинтите пластиковую крышку (3 винта), выдвиньте PS, оставив все провода подсоединенными. Он сдвинется всего на несколько дюймов, но этого достаточно. Подсоедините провода к запасным клеммам ± 12 В постоянного тока. Убедитесь, что вы получили свои положительные и отрицательные стороны. верно!
