Переходник для встраиваемого светильника 6 дюймов в вось...

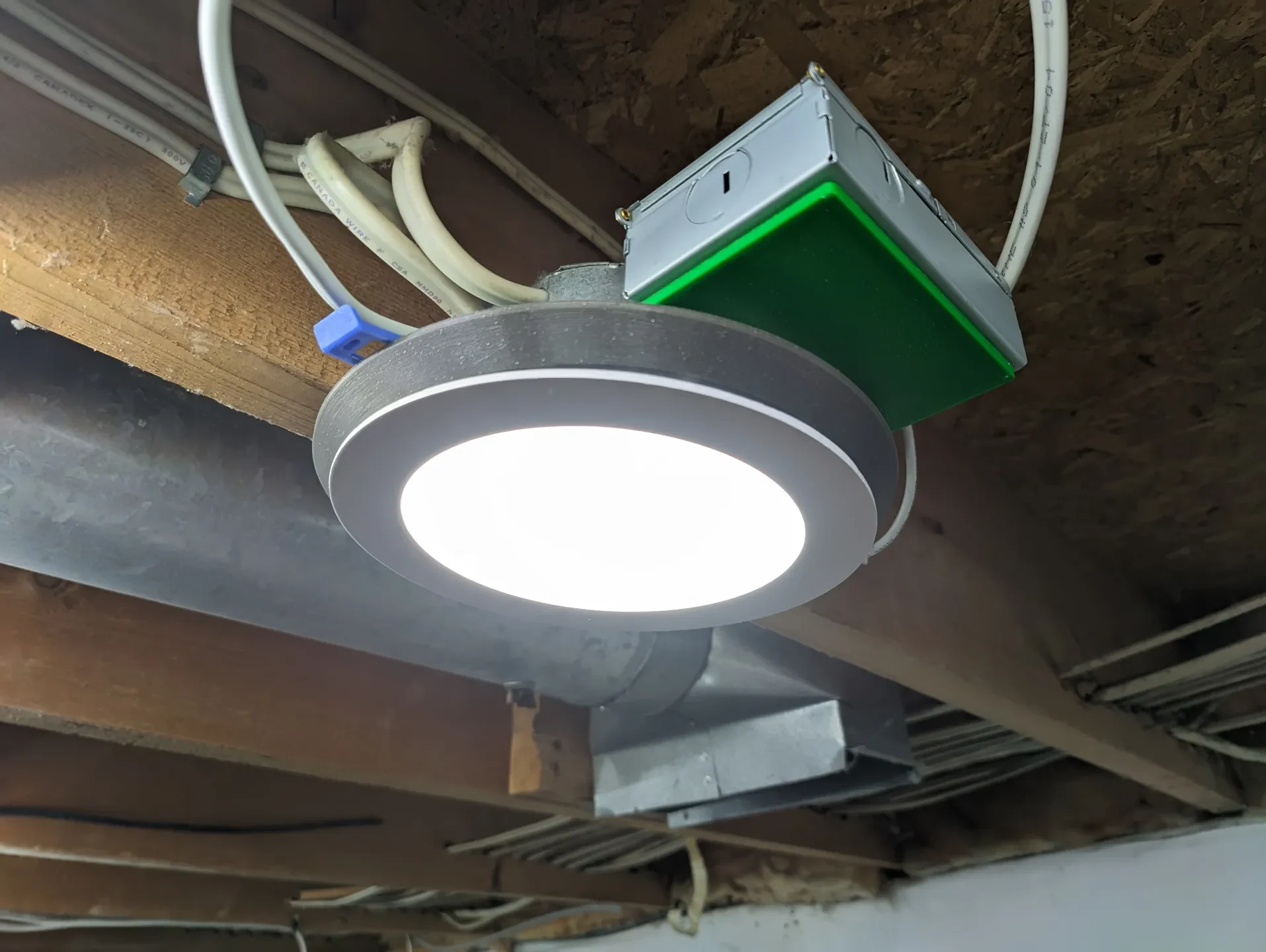

У меня есть несколько встраиваемых светодиодных потолочных светильников диаметром 6 дюймов. Мне нужно было 2, но они продавались в коробках по 6 штук. Перенесемся в недавнее время, и я поймал себя на том, что смотрю на них и задаюсь вопросом. как я мог адаптировать его к стандартной электрической восьмиугольной коробке в моей подвальной мастерской. Именно для этого и предназначена эта конструкция. Помимо восьмиугольных коробок, я также прикрепил одну к балке потолка с помощью шурупов в своем подвале, чтобы заменить старую люминесцентную лампу, в которой все еще используются ртутные трубки.

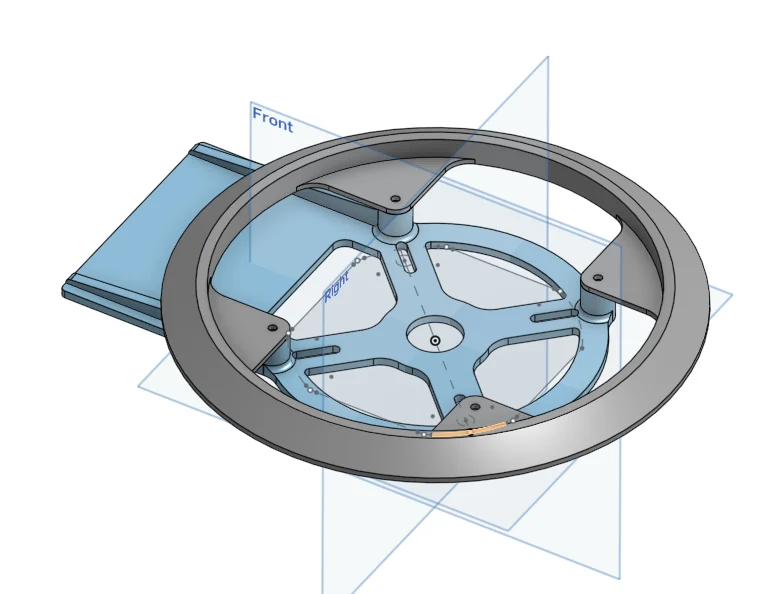

Конструкция состоит из 2-х частей, переходной пластины и кольца для крепления встраиваемого светильника. На одной стороне восьмиугольного короба имеется полка для блока управления светодиодами, крепящаяся с помощь�� ленты VHB; все, что проще.
Распечатайте его в ABS или ASA. PETG и PLA могут размягчиться и деформироваться от нагрева, хотя они, похоже, не настолько горячие, кто знает. Используйте удобные для вас настройки для инженерных деталей. Я использую заполнение 40%, 4 верхних и нижних слоя и 4 периметра, при высоте слоя 0,2. Вы можете легко сделать это, используя высоту слоя 0,3 или, если у вас достаточно большое сопло, даже высоту слоя 0,4.
Для сборки вам понадобятся 4 термофиксирующие вставки M3x4 мм и 4 BHCS M3 длиной не менее 6 мм и максимум 16 мм. Если вам не нравятся термонасадки, на переходной пластине есть шестигранные вставки для гаек M3, которые требуют использования M3x16 BHCS.
Распечатайте детали.
Установите вставки для термофи��сации или вставьте гайки M3 в переходную пластину.
Прикрепите кольцевое крепление к переходной пластине.
Выключите выключатель цепи, с которой вы собираетесь играть. Нет, правда, выключи электричество.
Освободите проводку, необходимую для прокладки от восьмиугольной коробки к блоку управления светодиодным фонарем.
Прикрепите переходную пластину к восьмиугольной коробке с помощью в��нтов 6-32 или того, что используется в вашей коробке; вам нужно закрепить только 2. Проложите провода соответствующим образом.
Выполните электрические соединения с блоком управления и закрепите блок управления на полке с помощью ленты VHB вдоль восьмиугольной коробки.
Вставьте утопленный светодиод в кольцо и обратите внимание на соединительный провод блока управления. Проложите его соот��етствующим образом и подключите к блоку управления.
Снова включите выключатель, и, если вы все сделали правильно, теперь у вас есть работающий свет.
Вот и все. Отказ от ответственности: я не даю никаких советов по электромонтажным работам. Вы делаете это на свой страх и риск. Будьте осторожны и не делайте глупостей. Прежде чем что-либо делать, выключите выключатель.
Наконец, я намерен выпустить кольцо для 4-дюймовых встраиваемых светильников той же модели. У меня тоже есть несколько таких, и я тоже хочу их использовать.
