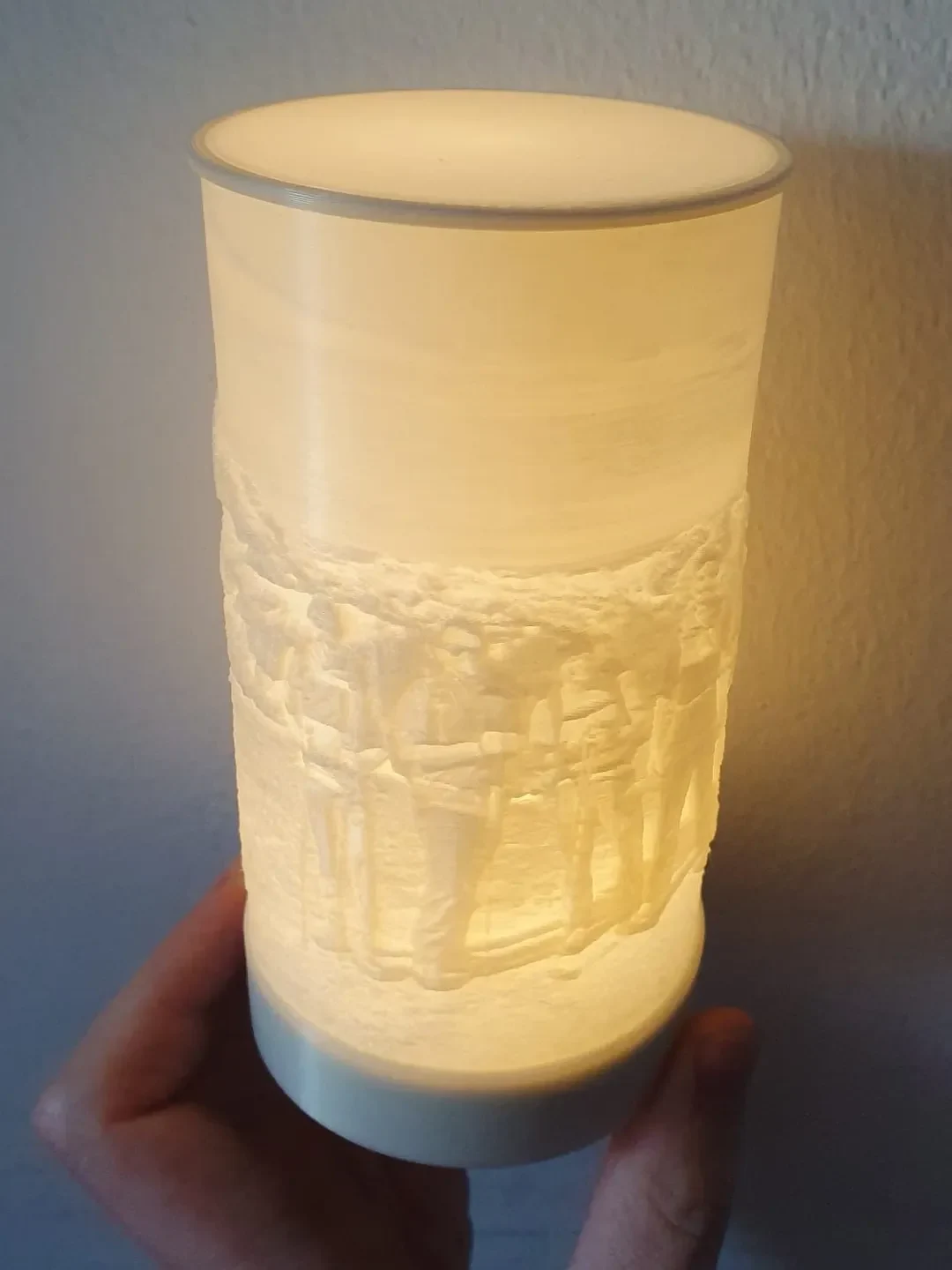

Круглый литофановый светодиодный светильник ÄDELLÖVSKOG ...
На нашу свадьбу у меня возникла идея создать красивые литофановые лампы с фотографиями нас и наших друзей вместе. Изначально я планировал разработать собственную электронику со всеми необходимыми компонентами, такими как держатель батареи, усилитель, светодиод и переключатель, чтобы добиться желаемой цилиндрической формы. Однако, учитывая стоимость и сложность конструкции, я понял, что это превысит мой бюджет и усилия.
К счастью, я наткнулся на решение, просматривая предложения Ikea. Хотя найденные мной светодиодные лампы под названием ÄDELLÖVSKOG (ÄDELLÖVSKOG Blockkerze LED innen/außen 3er-Set — IKEA Deutschland), возможно, на первый взгляд не кажутся привлекательными визуально, они оказались идеальной отправной точкой из-за своей доступности (3 штуки по 15 евро). Просто сняв пластиковый цилиндр вокруг основания с помощью двух плоских отверток и приложив некоторое усилие, я обнаружил удобную защелкивающуюся базу, в которой уже есть все необходимые компоненты: держатель для двух батареек типа АА, переключатель и светодиод.
Более того, эти лампы также имели автоматический таймер и эффект мерцания. Хотя я оценил концепцию таймера, его надежность получила неоднозначные отзывы. Кроме того, мне не понравился эффект мерцания лампы. Поэтому я исследовал печатную плату лампы и успешно нашел метод устранения эффекта мерцания. Удивительно, но эта модификация также отключила таймер, что привело к непредвиденному, но желательному результату. Для желающих более яркого освещения можно заменить резистор на 0 Ом (или кусок провода) и поставить более яркий светодиод.
Для интересующихся пояснением модификации: U1 — компактный микроконтроллер, формирующий сигнал с модуляцией. Затем этот сигнал направляется на контакт включения U2. U2 служит преобразователем напряжения, способным выдавать выходное напряжение до 3,3В в зависимости от состояния вывода Enable. Модулированный сигнал от U1 управляет синхронизацией и эффектом мерцания. Отрезав исходное соединение и подключив контакт включения U2 непосредственно к напряжению батареи, вы эффективно отключите и мерцание, и синхронизацию одновременно.
Для создания лампы вам понадобится фотография с соотношением сторон 16:19 (которую можно легко настроить с помощью редактора фотографий Windows), а затем преобразовать ее с помощью фантастического генератора литофана 3dprocks (Изображение в литофан (3dp.rocks)), применив следующие настройки:
Тип: Внешняя кривая
Максимальный размер: 220 мм
Толщина: 3 мм
Граница: 2 мм
Самый тонкий слой: 0,8 мм.
Векторов на пиксель: 4
Глубина основания/подставки: 0
Кривая: 360
Затем возьмите полученный литофан stl и объедините его с моделью адаптера с помощью PrusaSlicer, убедившись, что они расположены вмес��е в одном месте. Лучше всего импортировать обе модели одновременно, не размещая их на рабочей пластине. Не забудьте перевернуть литофан для печати вверх дном. Используйте функцию «Объединить», чтобы плавно объединить части.
После печати поместите основание светодиодной лампы и выровняйте защелки в правильное положение. Аккуратно надавите на деталь, и она должна легко встать на место, не требуя особых усилий.
Я лично напечатал образец, используя нить Prusament Vanilla White. Однако обратите внимание, что с этим конкретным типом нити у меня иногда возникали проблемы при печати с помощью сопла E3D Revo. Некоторые другие пользователи также сообщали о засоренных соплах и подобных проблемах в Discord.
