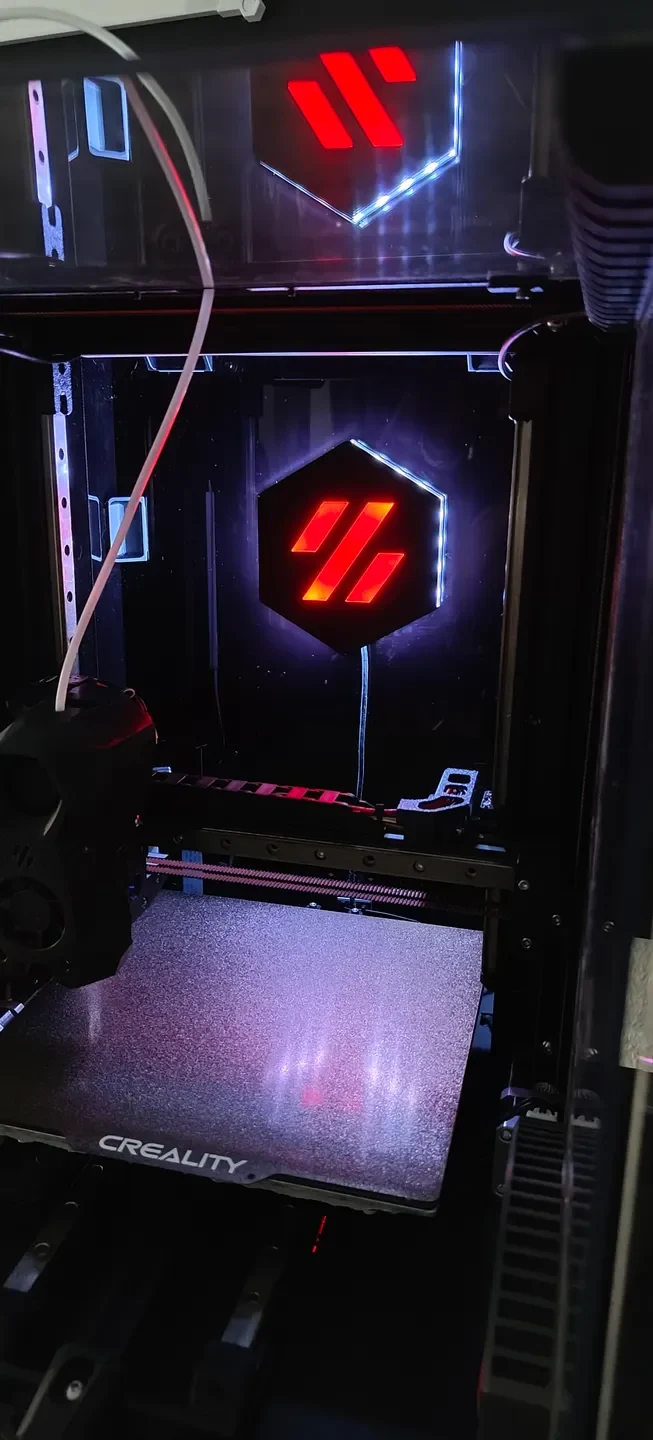

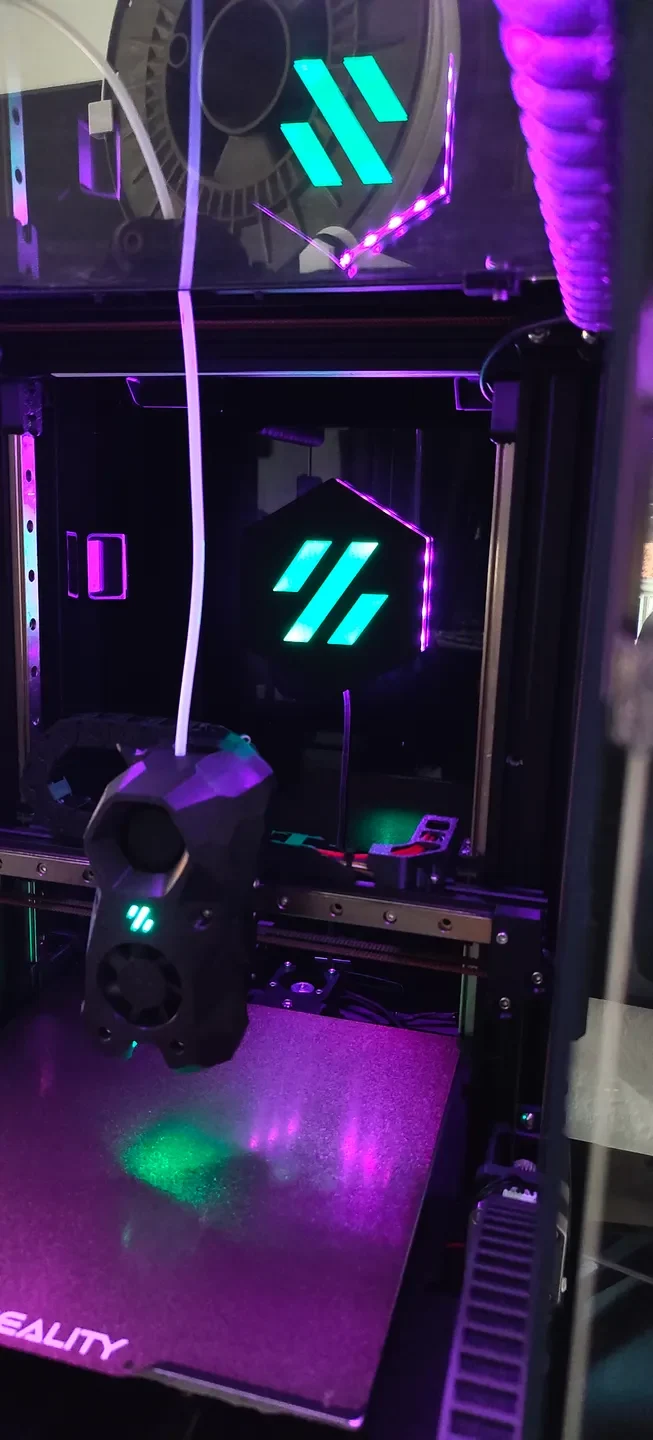

Логотип Voron - неопиксельная вывеска камеры
Светящаяся вывеска Voron, чтобы украсить вашу камеру — или что-нибудь еще, что вы захотите.
Он будет приклеен скотчем VHB в любое удобное для вас место.
БОМ:
Печатное дно корпуса (непрозрачный материал — предпочтительно ABS)
Верхний корпус с принтом (непрозрачный материал — пре��почтительно ABS)
Напечатанное световое кольцо (прозрачное для хорошего освещения — я использовал прозрачный PETG)
Части с напечатанным логотипом (прозрачные для хорошего освещения — я использовал прозрачный PETG)
Световая полоса Neopixel (WS2812B) длиной ~700 мм и шириной 10 мм.
Немного проволоки (3 пряди по 20 мм каждая)
4 винта M3x8 мм
4 вста��ки для термофиксации M3
Немного суперклея/горячего клея
Инструкции:
Расплавьте 4 вставки для термофиксации.
Используйте несколько капель суперклея, чтобы зафиксировать 3 части логотипа на месте.
Подготовьте длину световой ленты — вам понадобятся две отдельные полоски, которые впоследствии соединяются небольшими проводами.
Закрепите ��амоклеящуюся световую полосу на месте. Будьте осторожны, не согните его слишком сильно в местах расположения чипов SMD.
Внутри нижней части имеются два отверстия для прокладки проводов. Припаяйте соединительный кабель к внутренней полосе, затем припаяйте и проложите три проводка от контакта DO наружу и соедините их с контактом DI внешней светодиодной ленты.
Используйте немного горячего клея в качестве ограничи��еля натяжения соединительного кабеля.
Вставьте световое кольцо в паз. Световое кольцо имеет прорезь, через которую будет проложен соединительный кабель.
Прикрутите верхнюю часть с помощью 4 винтов M3x8 мм.
