Фонарь сопла MK2.5 (и MK3)

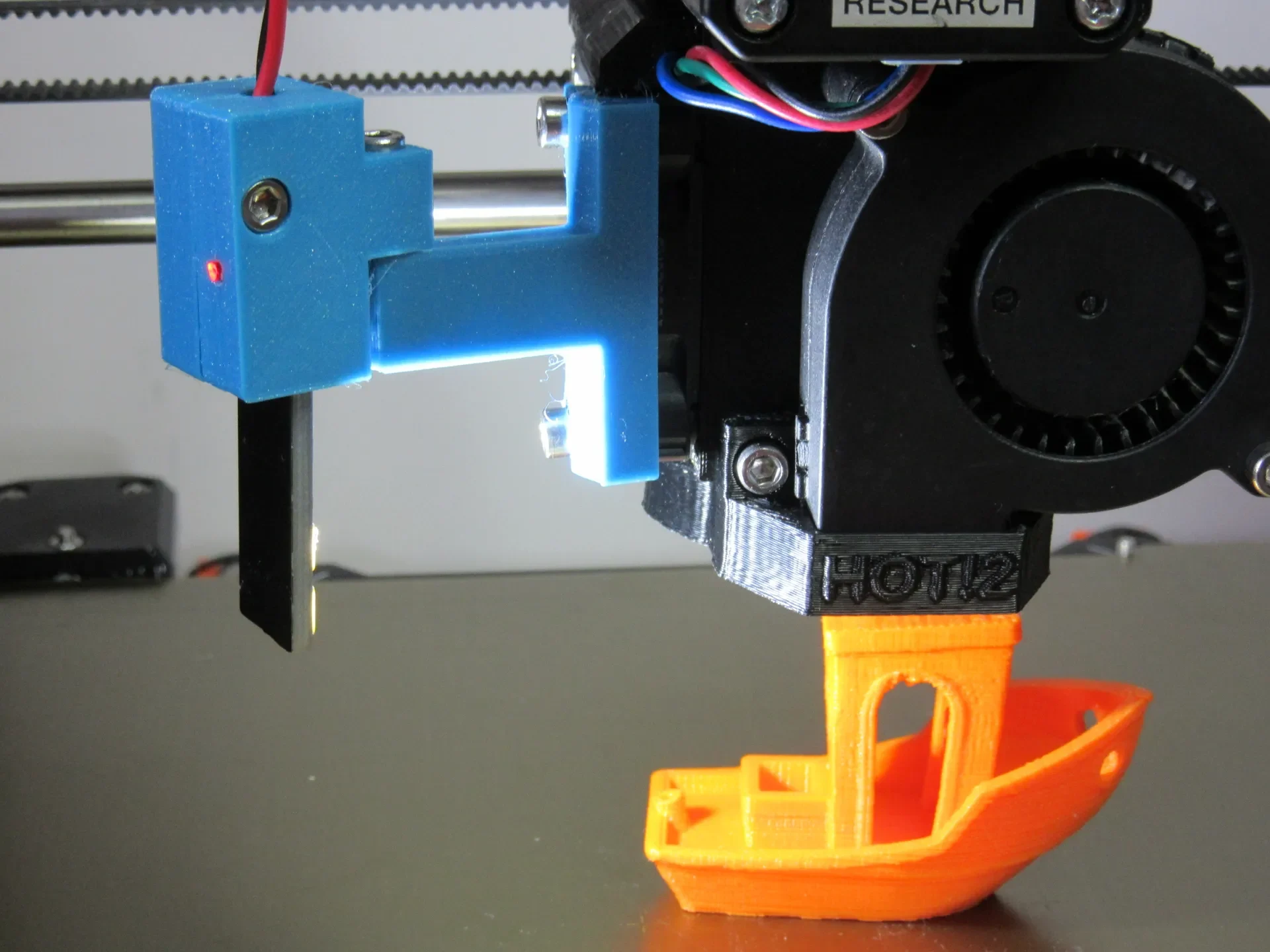

Этот фонарь сопла для Prusa i3 MK2.5 был вдохновлен плавающим светодиодным фонарем Maximpulse (https://www.thingiverse.com/thing:2237352). Он позволяет направлять свет прямо на сопло, чтобы вы могли видеть отпечаток во время печати.

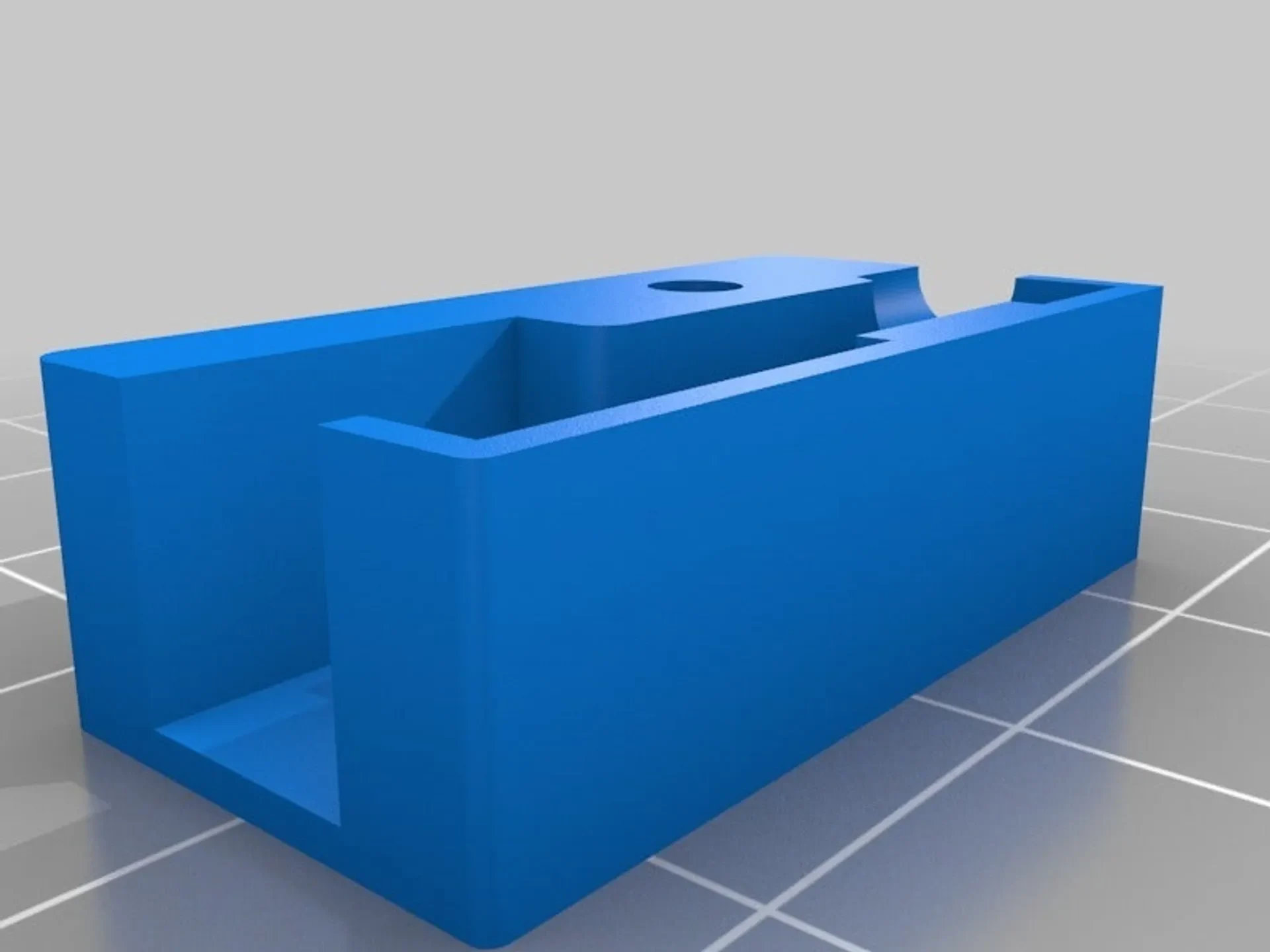

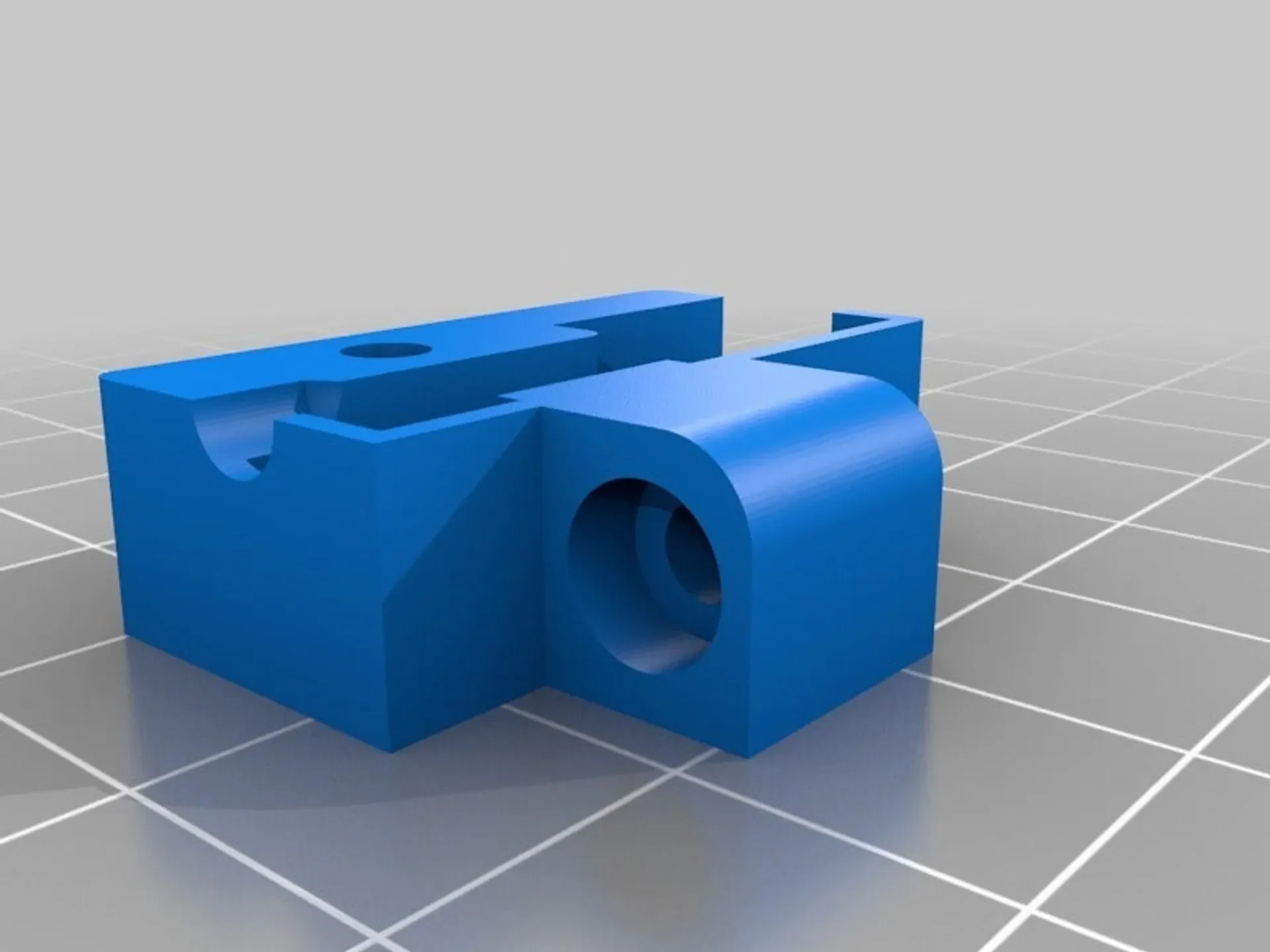

Эта версия удерживает светодиод и преобразователь 5 В в одном держателе, установленном на экструдере, и рассчитана на MK2.5 (и должна соответствовать MK3). Вы можете найти мою версию MK2 по адресу https://www.thingiverse.com/thing:2506110).

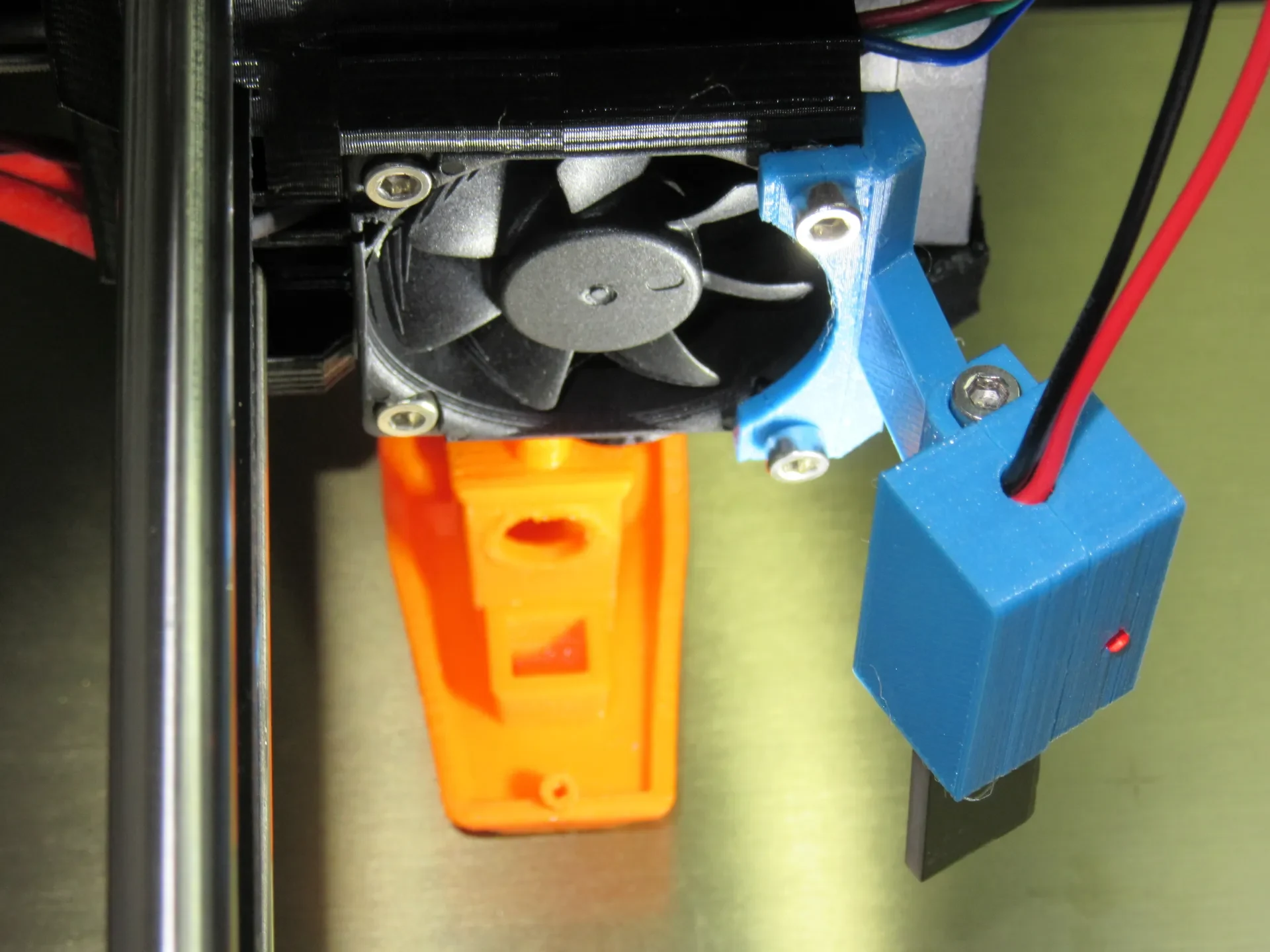

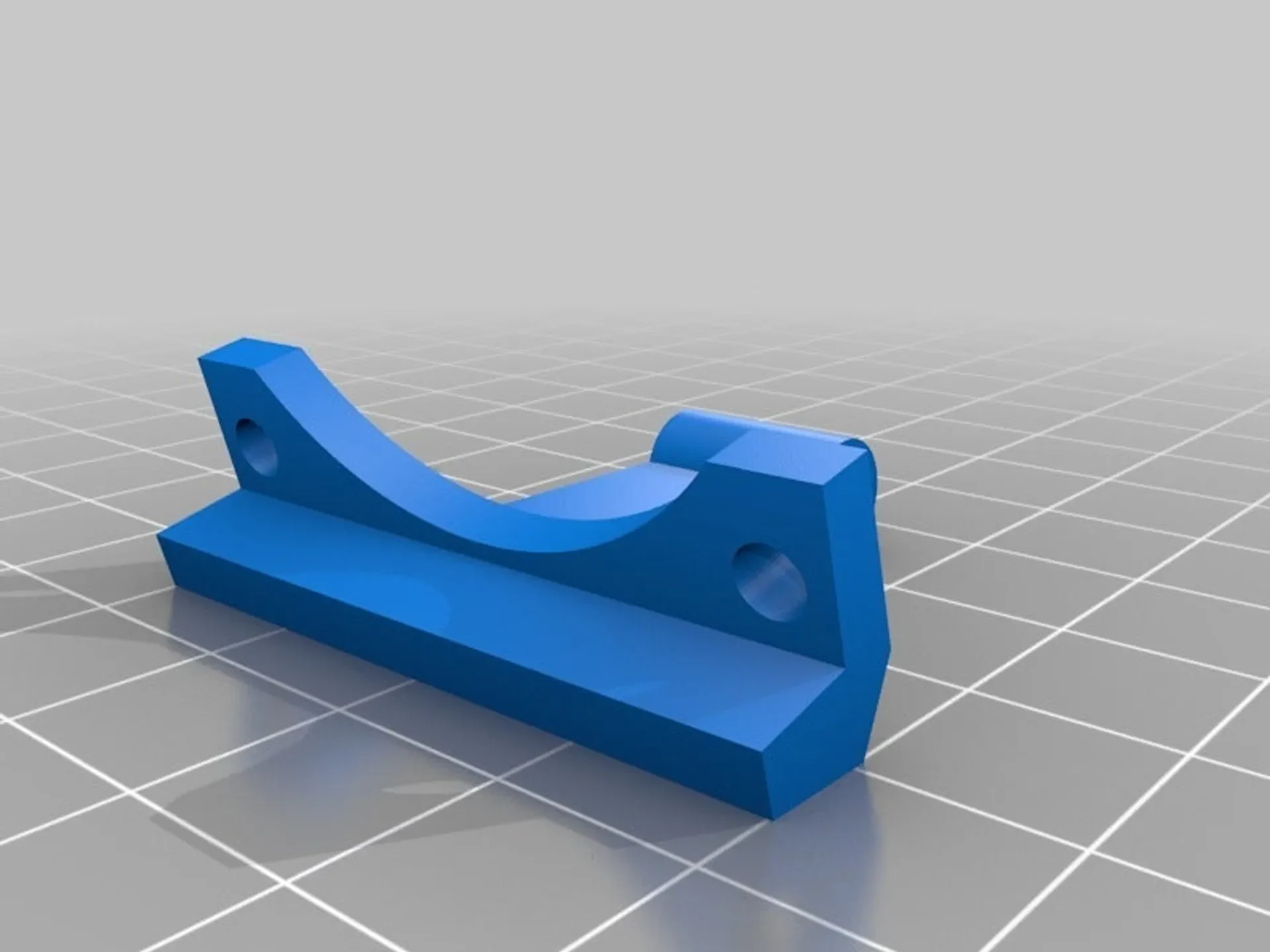

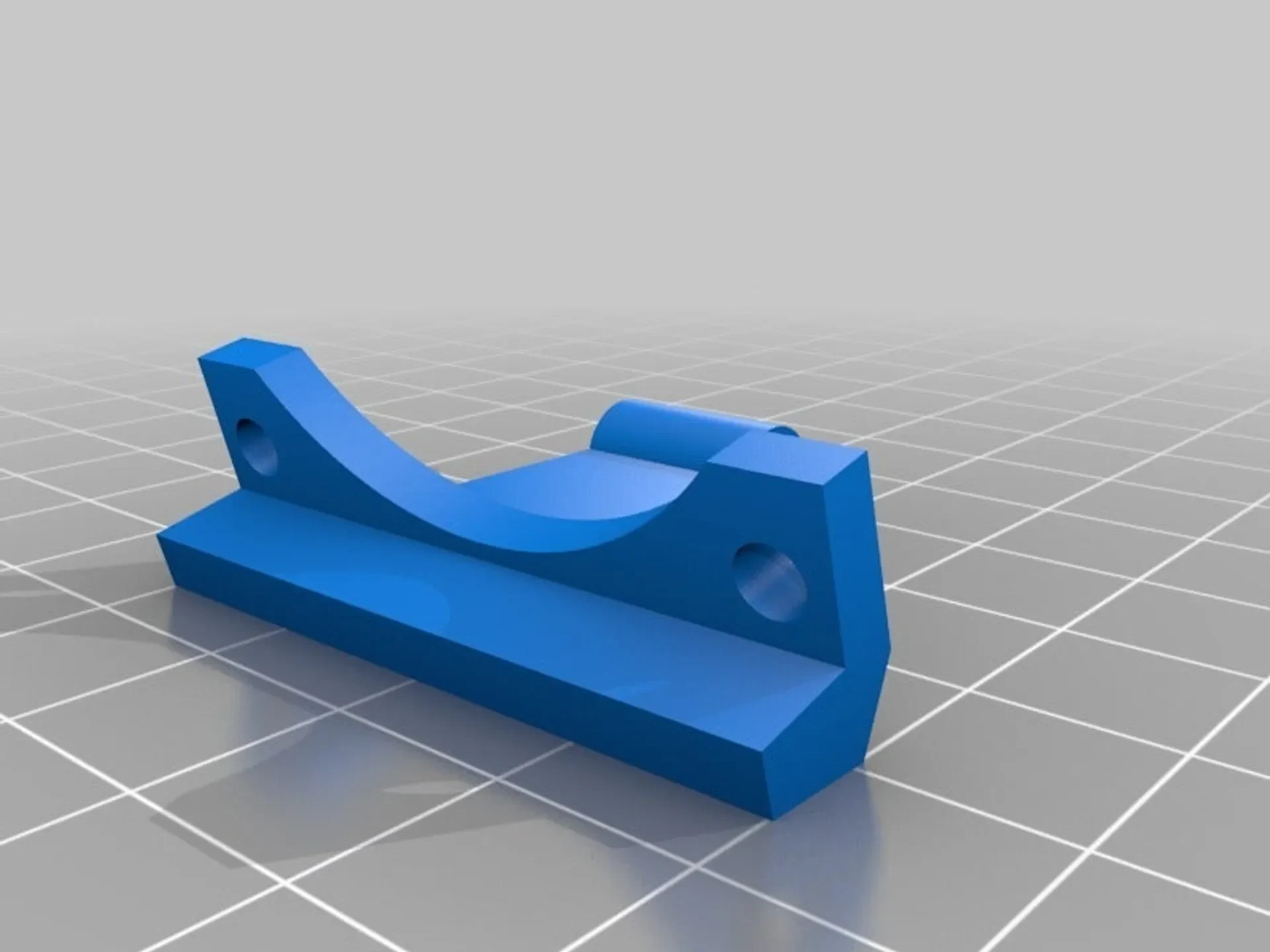

Крепление и петля объединены и упрощены, поэтому вы можете использовать оригинальные винты вентилятора, а поскольку петля только одна, держатель фонаря нельзя сдвинуть, чтобы он мог удариться о Z-винт. Шарнир позволяет направить свет туда, куда вы хотите.

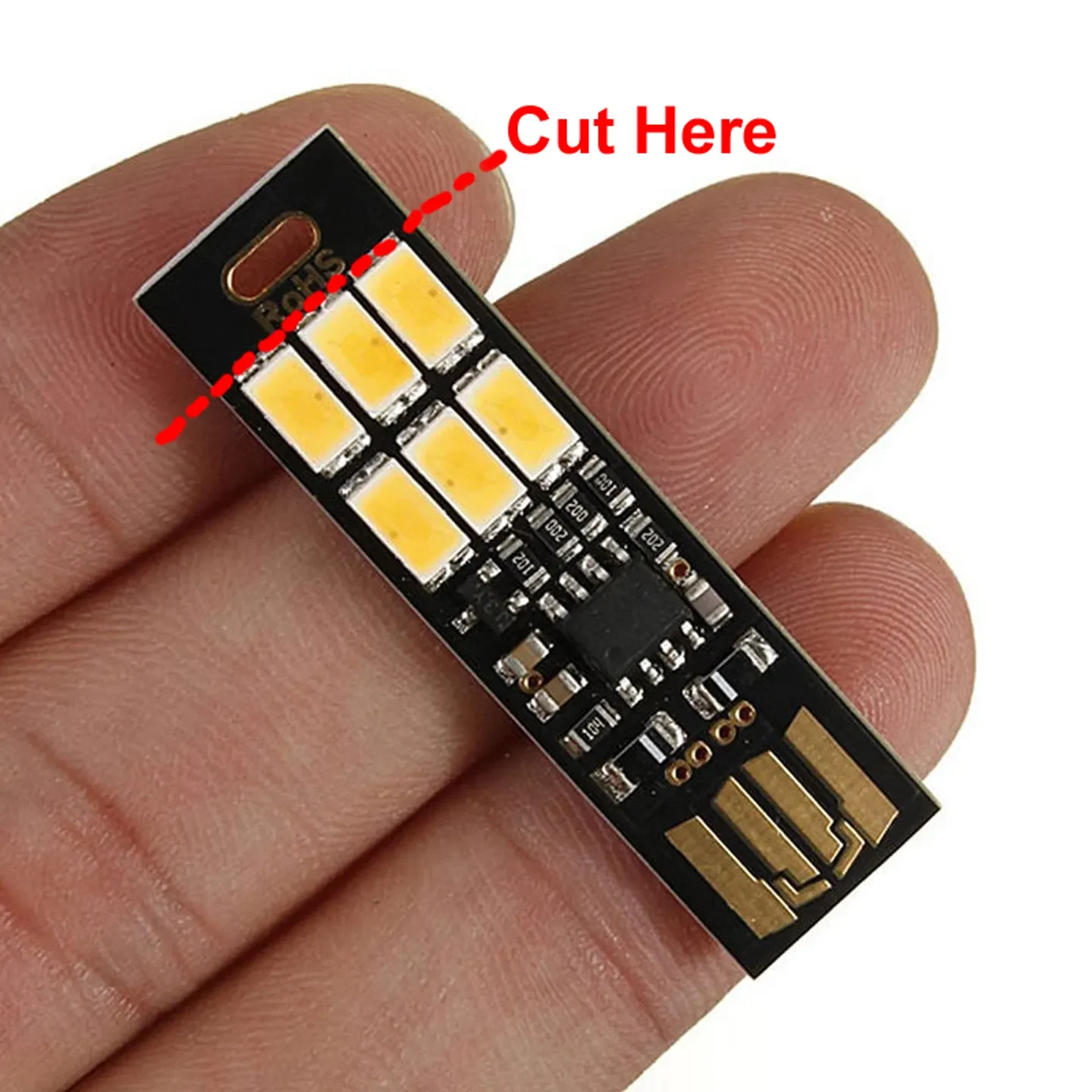

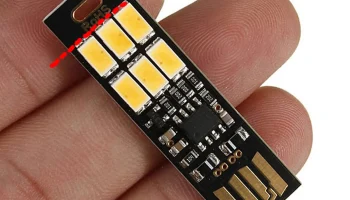

Светодиодный свет регулируется и включается или выключается при прикосновении к задней стороне. Маленький выступ на конце бесполезен, его можно отрезать (используйте дремель). Это позволяет приблизить настоящие светодиоды на 5 мм к вашей работе. Распечатайте «Неразрезанный светодиод для крепления экструдера MK2.5», если вы не разрезаете свой (он просто устанавливает свет на 5 мм выше). Если после установки вы решит��, что светодиод расположен слишком близко к печатной платформе, просто закрепите гайку на болте между держателем светодиода и креплением экструдера.
Понижающий преобразователь имеет небольшой красный светодиод, указывающий на наличие питания. Небольшое отверстие в задней части левой стороны держателя позволяет вставить короткий кусок прозрачной нити диаметром 1,75 мм, чтобы свет сиял. Это не важно, но нам всем нравятся маленькие сияющие красные огоньки. :-)

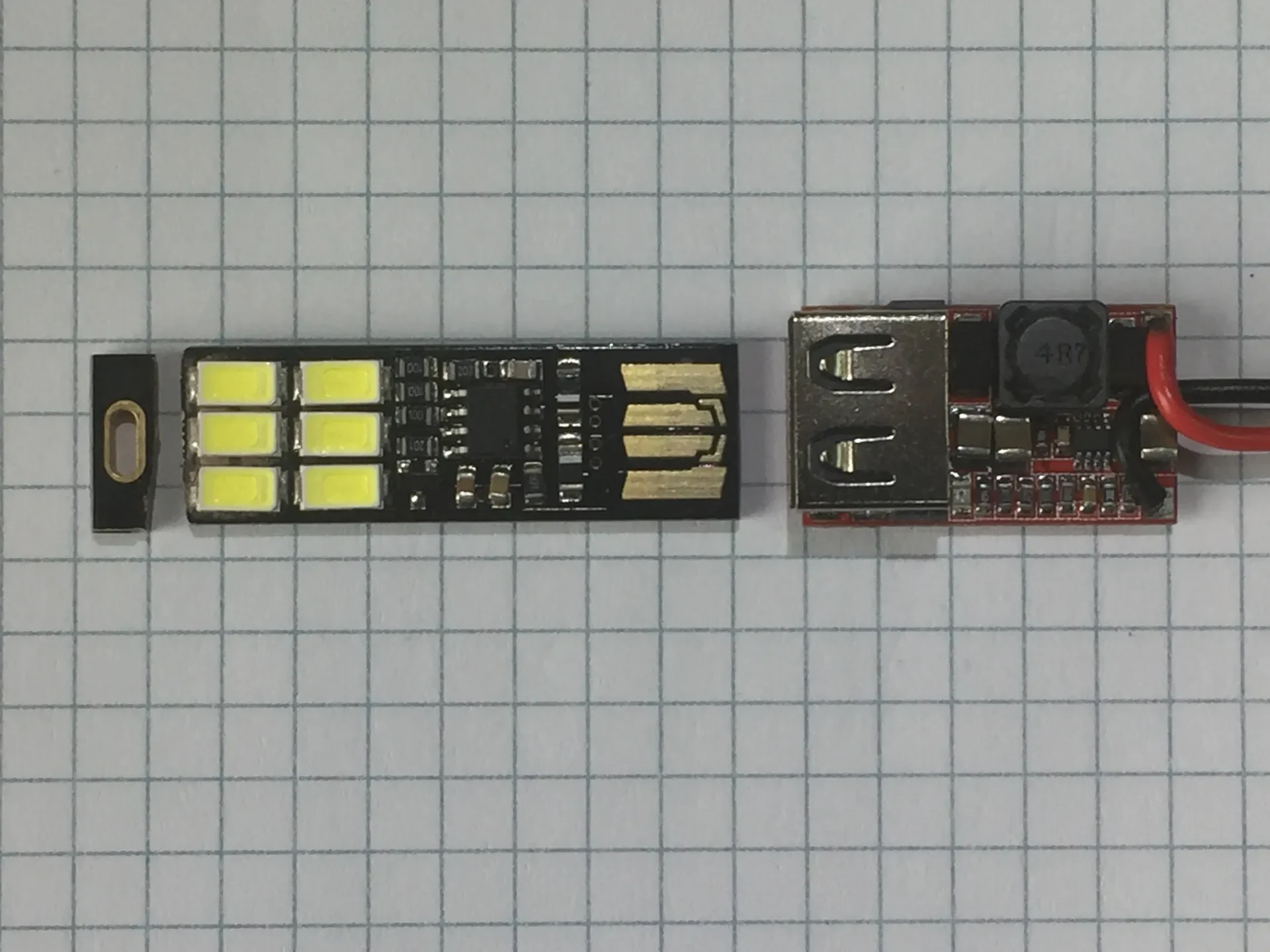

Светодиодный сенсорный USB-светильник из Китая стоит всего 0,99 фунта стерлингов. Его можно найти по адресу:
https://www.ebay.co.uk/sch/i.html?\_from=R40&\_sacat=0&\_nkw=Touch%20LED%20USB&rt=nc&LH\_BIN=1&\_trksid=p2045573.m1684
USB-понижающий преобразователь с 12 В на 5 В из Китая также стоит всего 0,99 фунта стерлингов, и его можно найти по адресу:
https://www.ebay.co.uk/sch/i.html?\_from=R40&\_trksid=p2380057.m570.l1313.TR1.TRC0.A0.H0.X12V+buck+converter+USB.TRS0&\_nkw=12V+buck+converter+USB&\_sacat=0
Распечатать инструкции
Несвязанные теги: MK2.5, prusa_i3_MK2.5
Категория: Аксессуары для 3D-принтеров
Подключение понижающего преобразователя к источнику питания Prusa

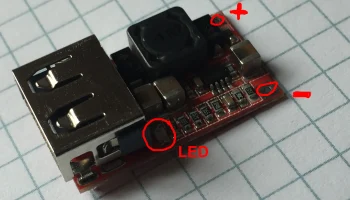

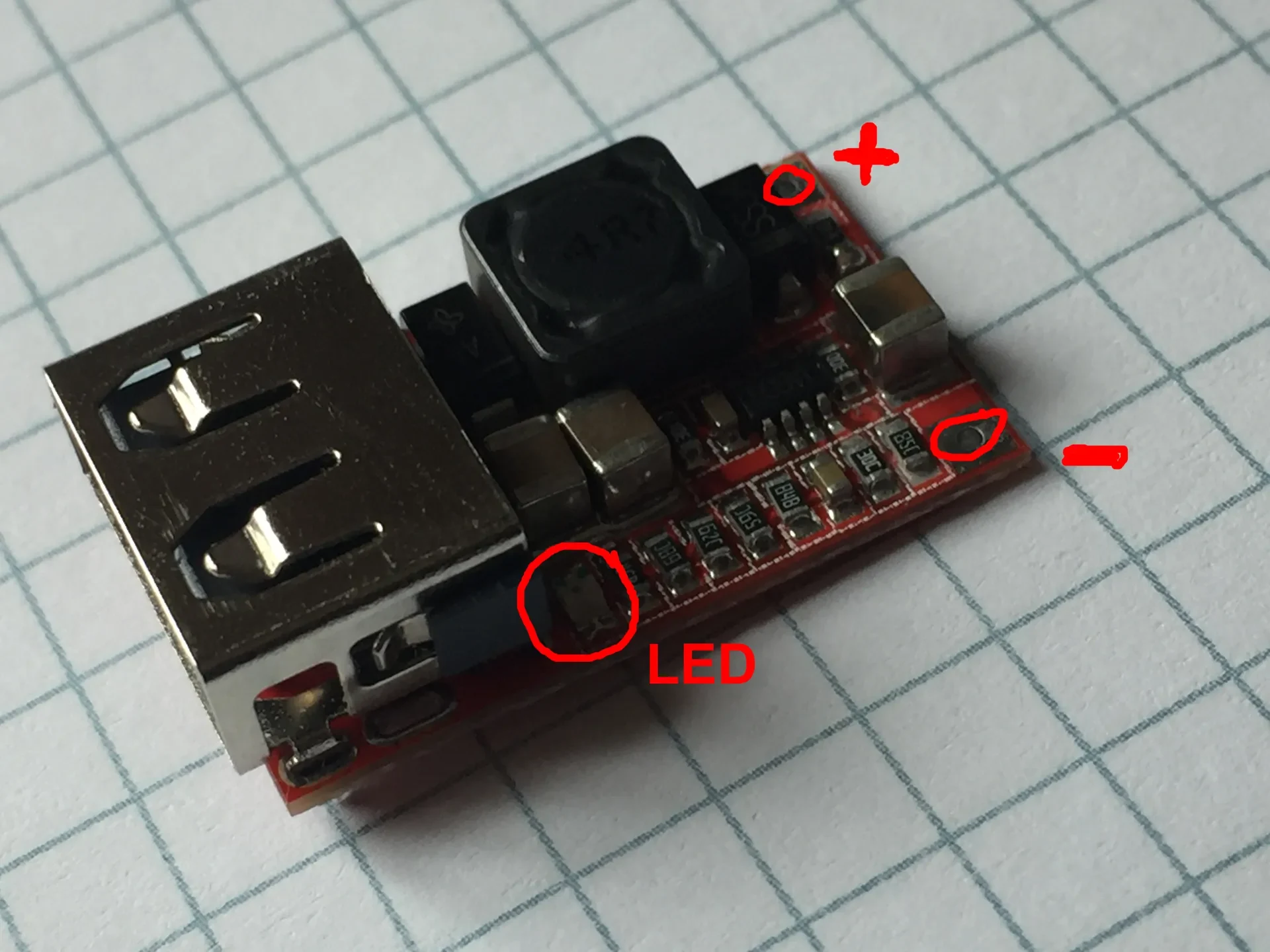

Припаяйте пару проводов к преобразователю, минус подключается к тому, что я называю «левой» стороной (сторона со светодиодом — см. фото). После установки пропустите провод через верхнюю часть экструдера и вниз по канавке на задней стороне с проводами датчика нити. Оберните провод вокруг основного кабеля и вдоль него, а затем вниз, под принтером, к основному источнику питания. Я решил использовать разъемы, чтобы при необходимости можно было легко отключить светильник. При желании вы можете снять спиральную обмотк�� и включить проволоку в пучок.
Подключить преобразователь к источнику питания просто: ОТКЛЮЧИТЕ ПИТАНИЕ! Отвинтите PS от принтера (4 винта), открутите пластиковую крышку (3 винта), выдвиньте PS, оставив все провода подсоединенными. Он сдвинется всего на несколько дюймов, но этого достаточно. Подсоедините провода к запасным клеммам ± 12 В постоянного тока. Убедитесь, что вы правильно поняли свои положительные и отрицательные стороны!
