Светодиодный фонарь для насадки Prusa Mini/Mini+ (очень ...

Проставка для вентилятора, предназначенная для крепления гнезда DuPont 1x2 (штыревой разъем 2,54 мм) для крепления светодиода для подсветки твоя насадка. Провода можно пропустить через стандартный пучок кабелей экструдера. Он немного смещен от центра, поэтому не закрывает сопло, если вы смотрите на принтер спереди.

Бонусная функция: если ваш светодиод поврежден или загорелся, просто вытащите разряженный светодиод из розетки и вставьте новый! :-)

Я отключил питание 3,3 В от разъема SWD на плате MINI, но вы можете использовать любой источник напряжения в электронном блоке Mini с подходящим токоограничивающим резистором.

Печать:

Никаких опор не требуется. Используйте PETG, ASA или ABS и рекомендуемые настройки для печатных деталей Prusa с точки зрения высоты слоя, заполнения, периметра и т. д.

Сборка:
Возможно, вам придется подпилить прямоугольное отверстие из-за допусков принтера и разъема. Он спроектирован так, чтобы плотно прилегать, чтобы светодиод не соскальзывал после установки. Если вы подпилите слишком сильно, вы всегда можете приклеить разъем на место, как только будете довольны размещением.
Замените штатную проставку на эту. Чтобы вытащить его, вам нужно всего лишь открутить 3 винта.

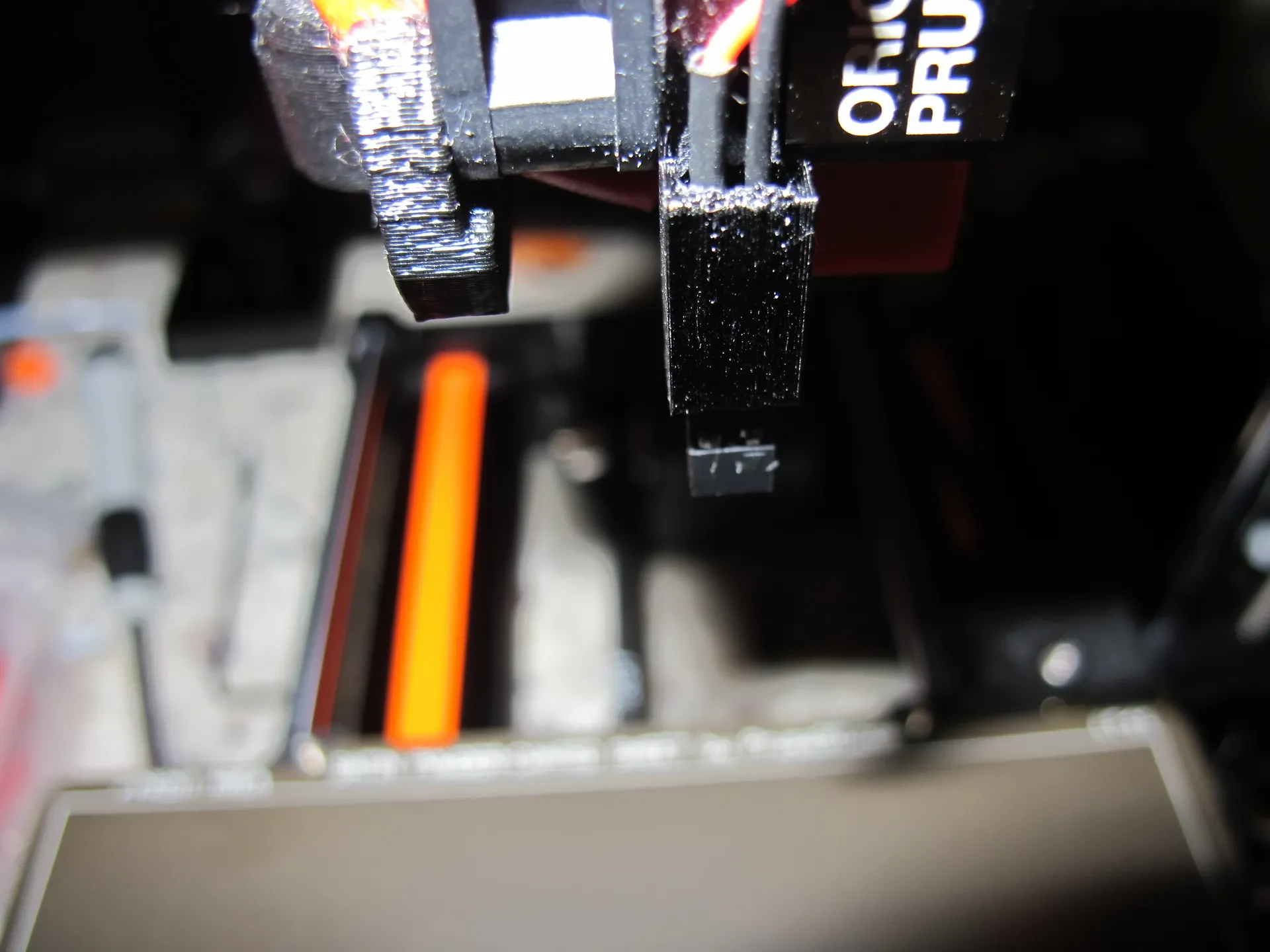

Обожмите кабель подходящим встроенным резистором, затем вставьте его в держатель. Возможно, вам будет проще пропустить провода через отверстие и вставить разъем снизу детали, как показано на фотографии.

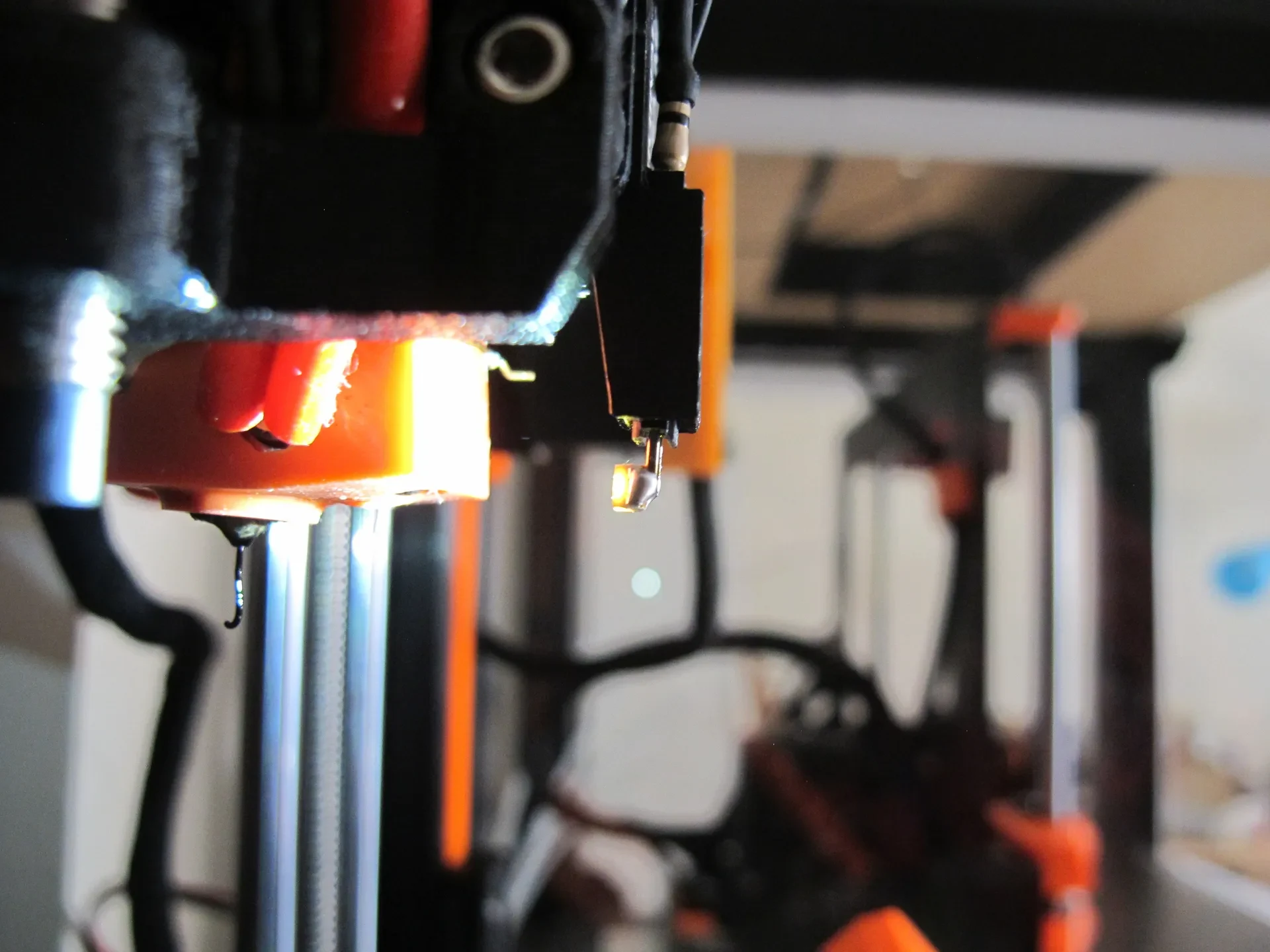

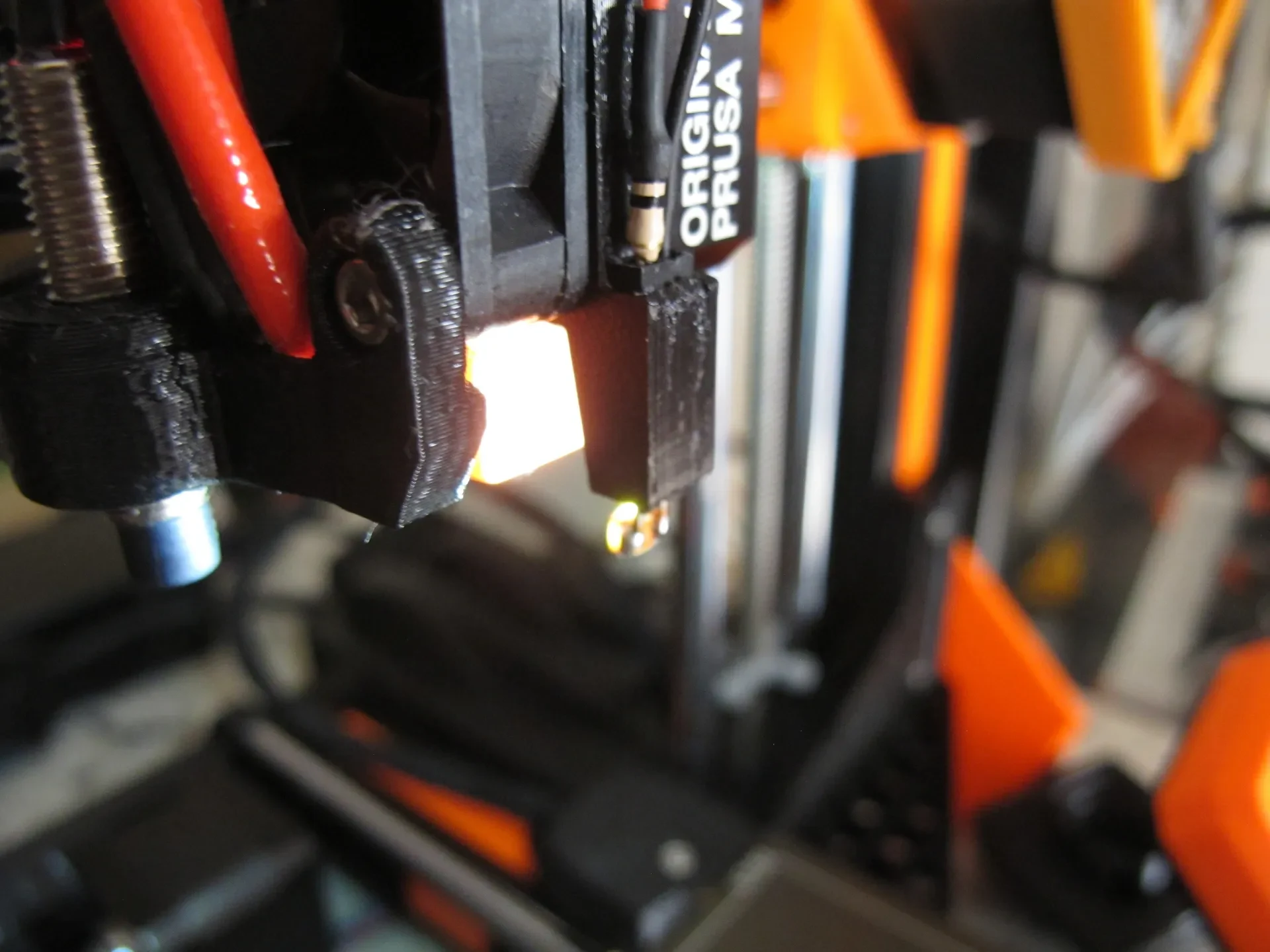

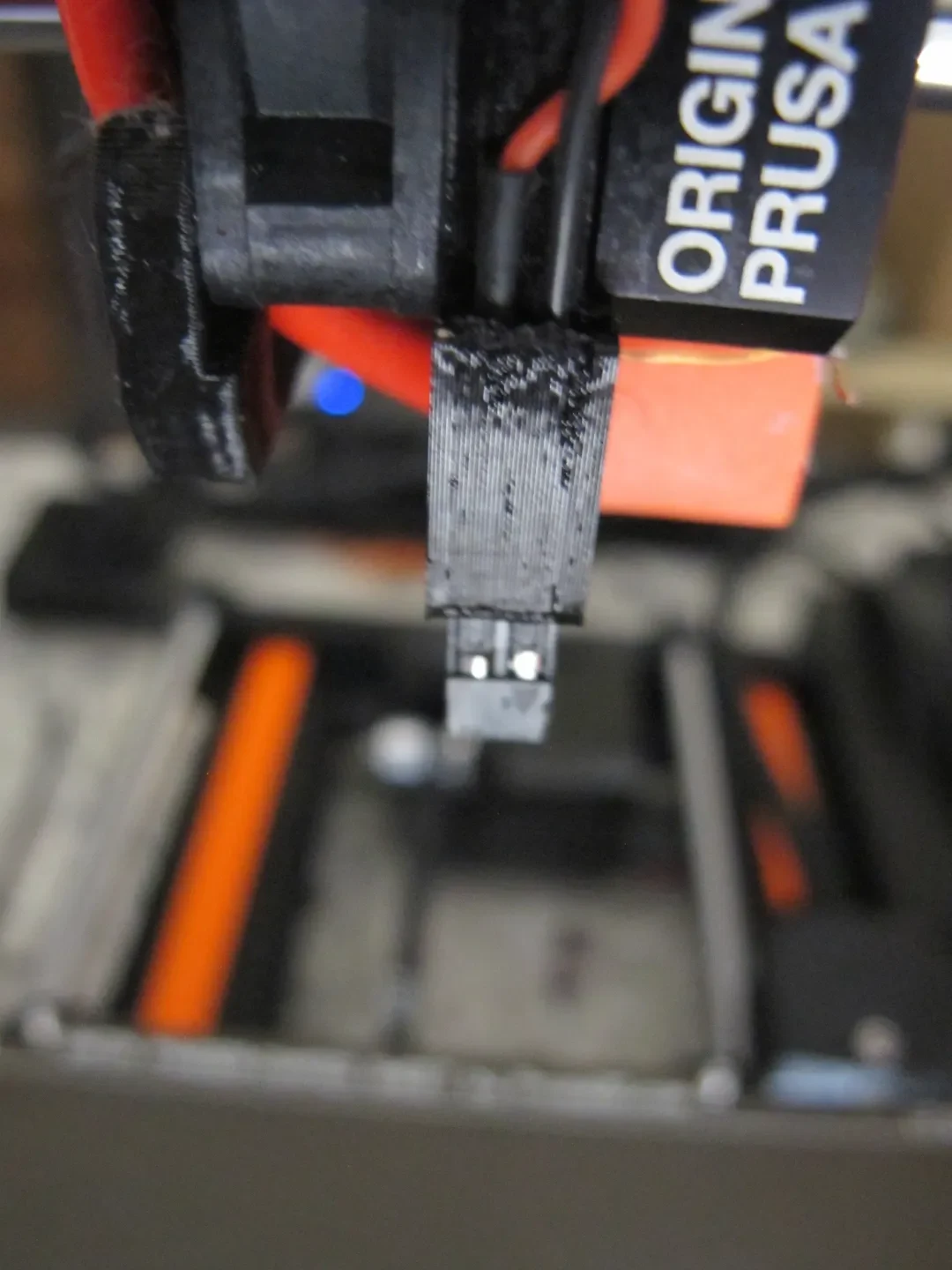

Вставьте светодиод снизу. Я использовал светодиод SMD на контактном разъеме, но подойдет и стандартный белый светодиод диаметром 3 мм, и его, вероятно, легче нацелить туда, куда вы хотите.

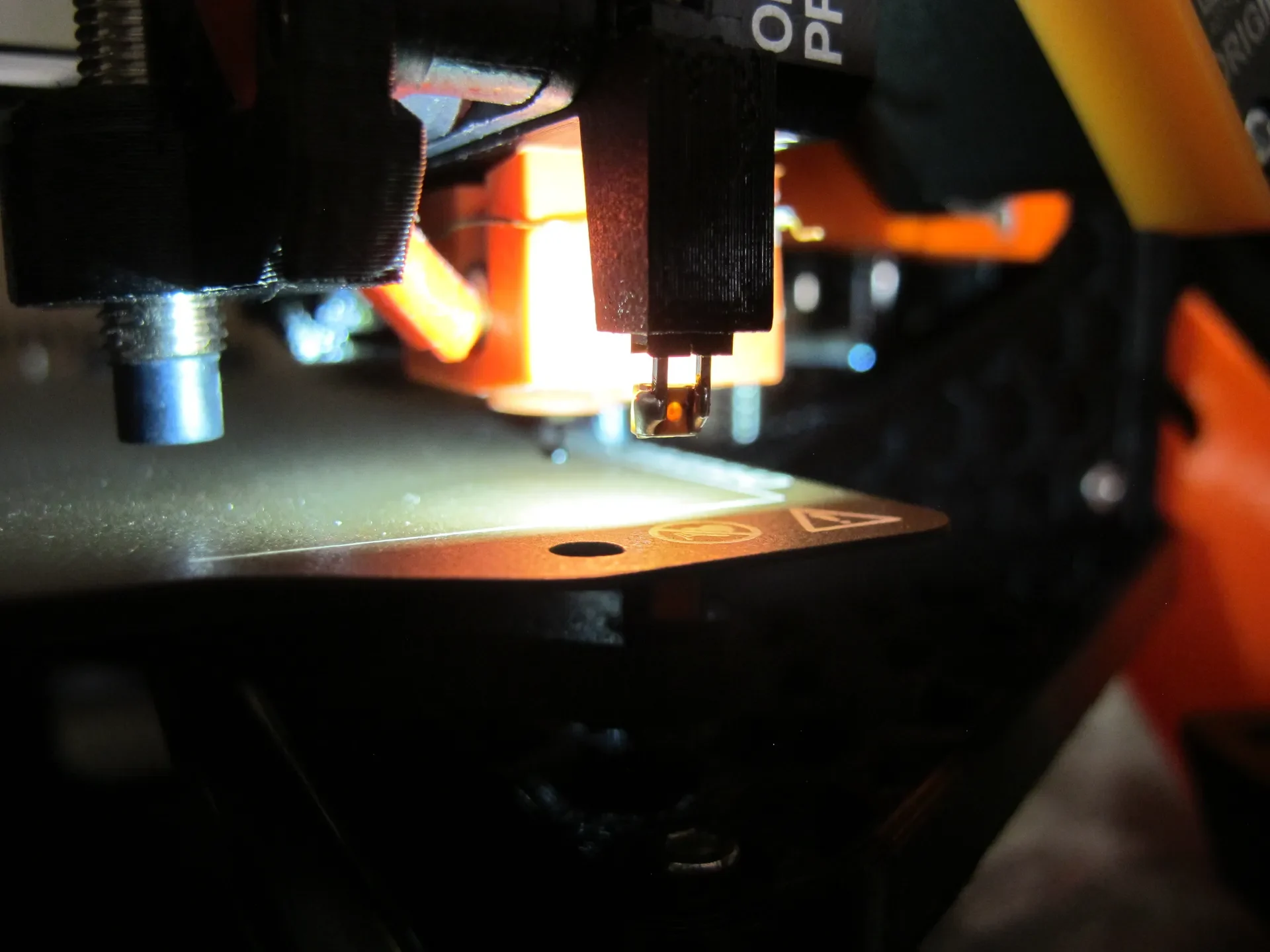

Убедитесь, что ваш светодиод не выходит за пределы сопла — вы не хотите, чтобы он зацепился за отпечаток!
Чтобы не поцарапать поверхность печати, вам, вероятно, следует повторно проверить калибровку первого слоя, поскольку во время этого положение PINDA могло немного сместиться. мод.
