Кронштейны для светильника Ender-3 V3 для IKEA Rolfstorp

Примечание: он не подойдет для модели Plus, поскольку его рама имеет другой размер. Смотрите мою коллекцию Ender-3 V3 Plus.

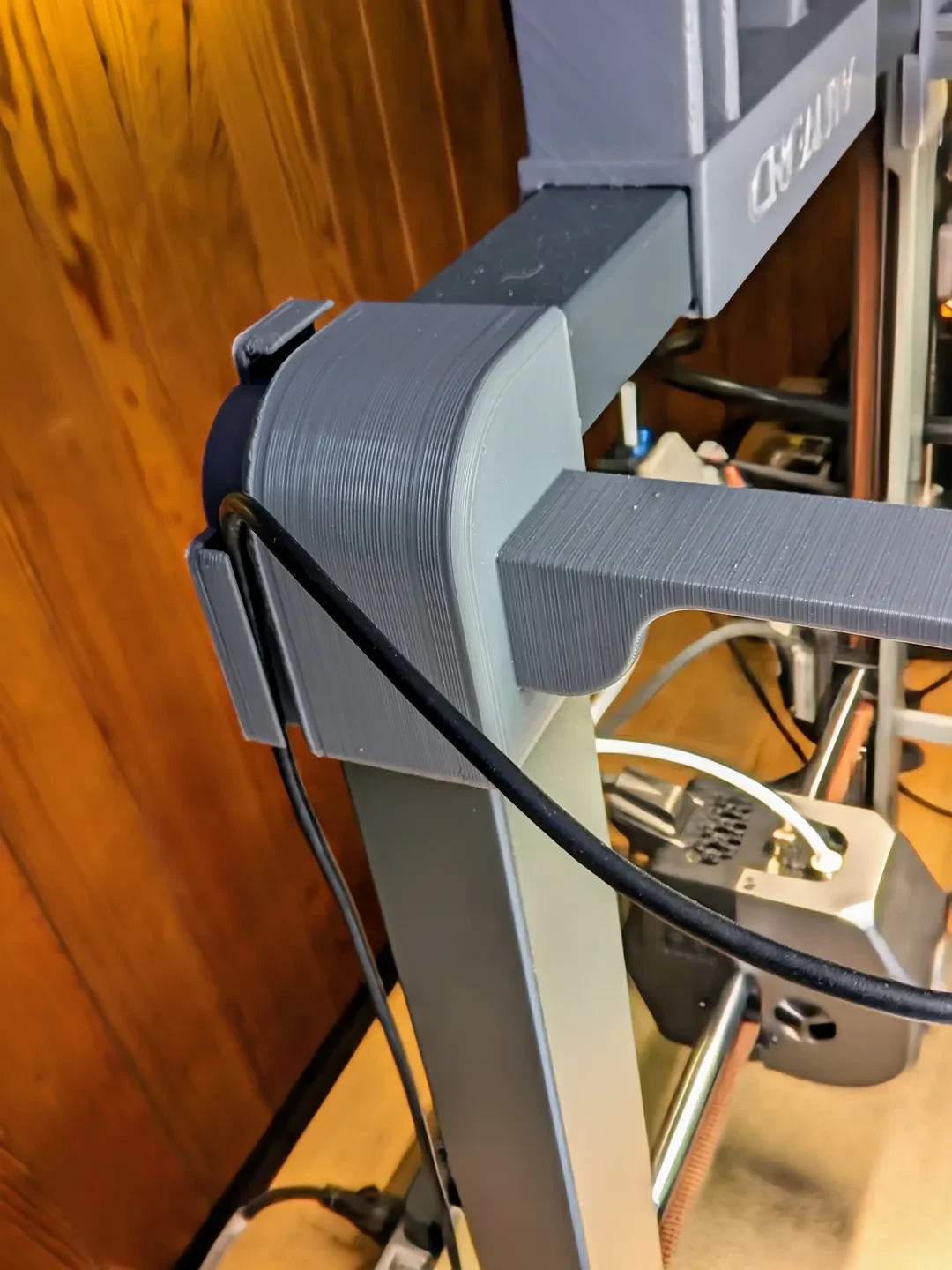

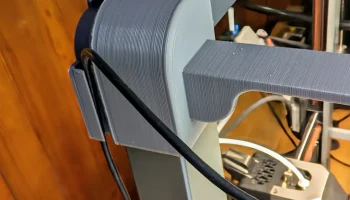

Пересмотр и дополнения: Как мне сообщили, кронштейны были немного ослаблены на светлом конце, поэтому я пересмотрел модели, чтобы сделать их более плотными — если они слишком тугие, то поможет небольшая шлифовка/подпиливание — лучше иметь слишком много, чем слишком мало. Я также добавил кронштейны с прокладкой кабеля, если вы хотите убрать кабель питания — выберите тот, который вам нужен для каждой стороны.

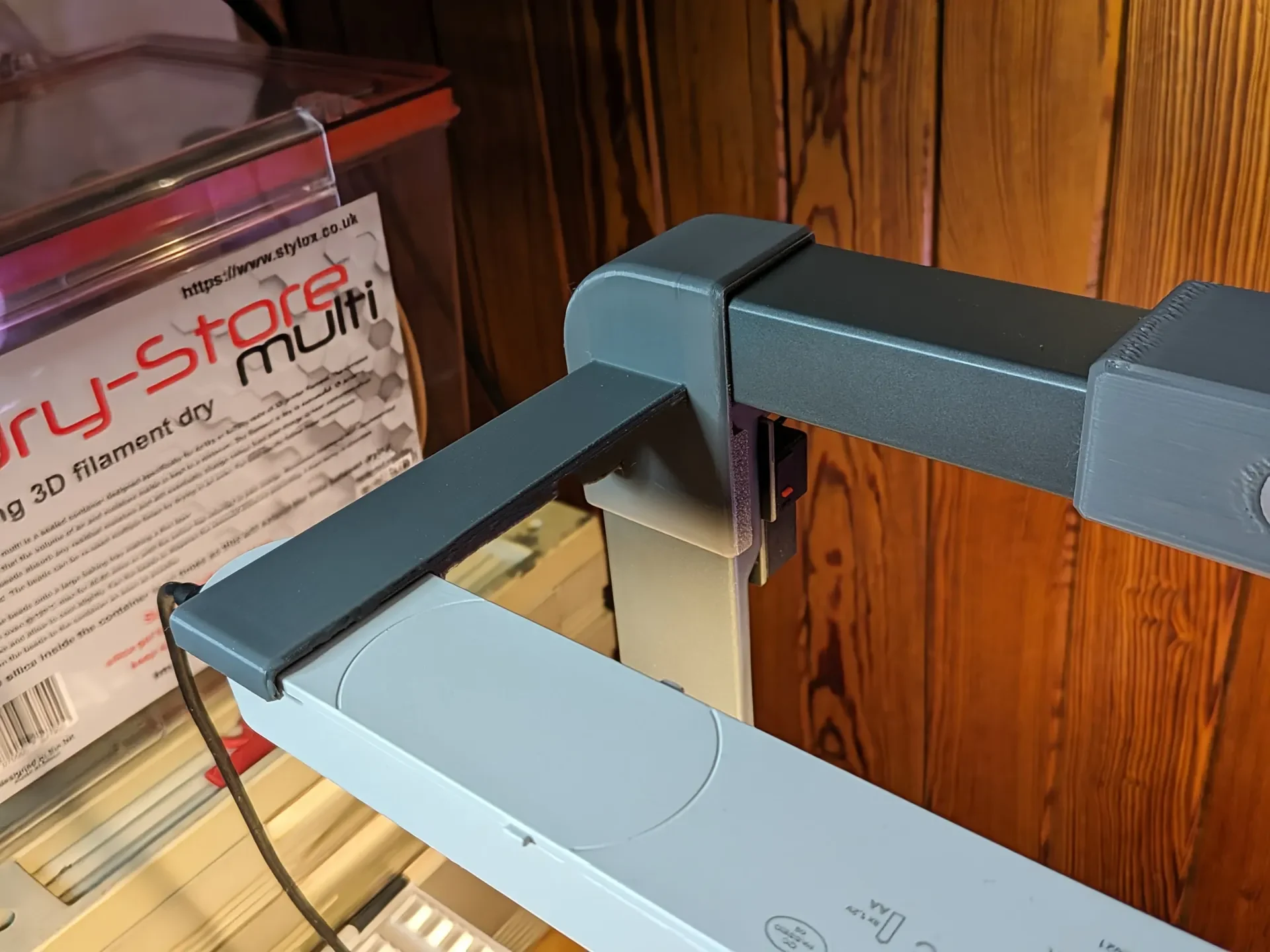

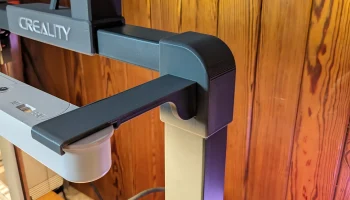

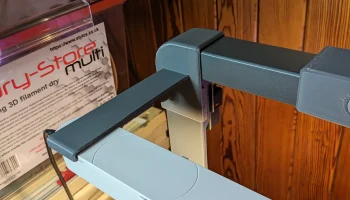

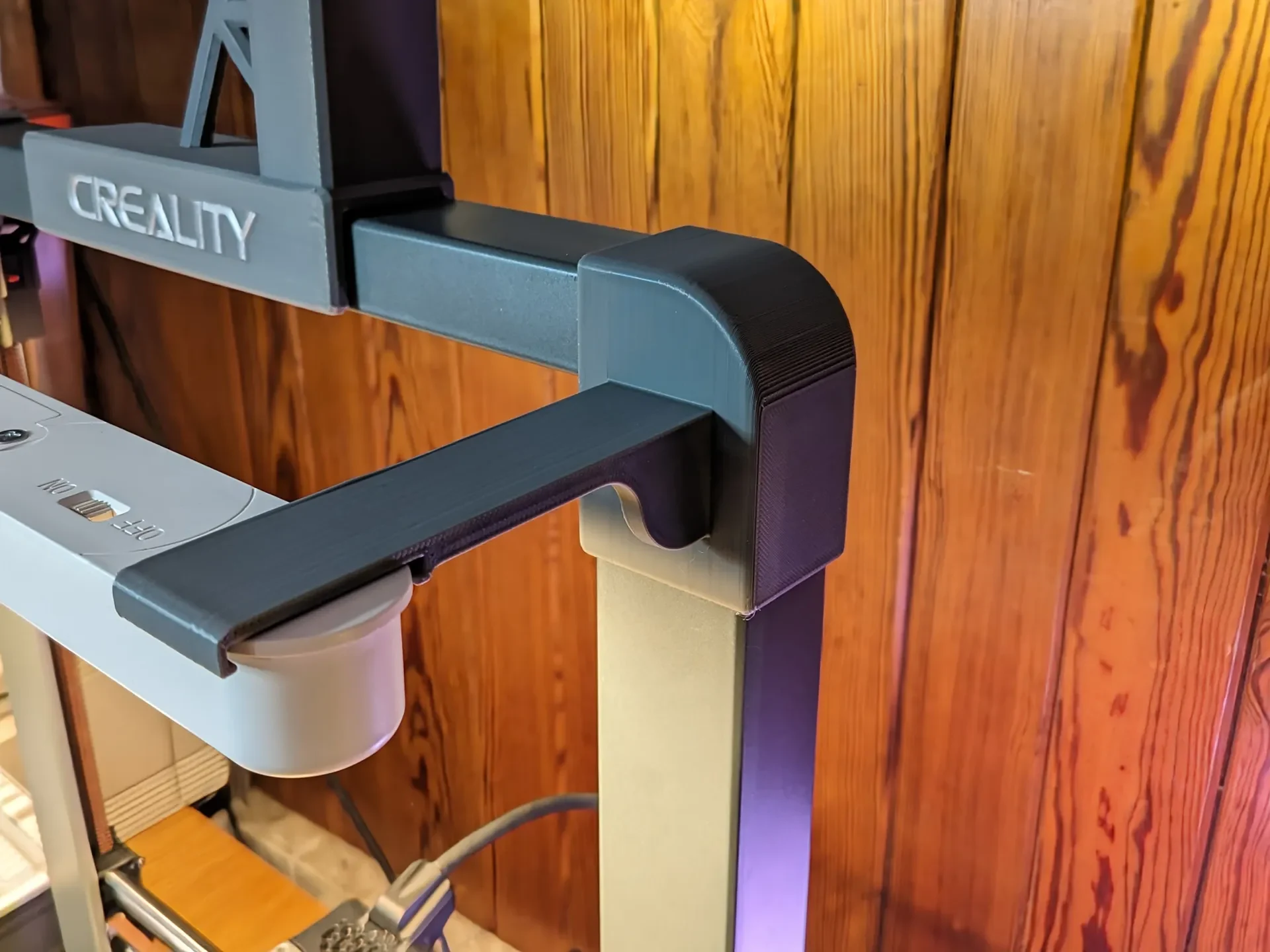

Это защелкивающиеся кронштейны для создания световой панели для Ender-3 V3 с использованием светодиодной лампы IKEA Rolfstorp. Они предназначены для надежного крепления к углам рамы и позволяют свету скользить в кронштейн, выходя за рабочую пластину.

Я напечатал их из PLA+ с размерами стен/верха/низа 4x4x4 и заполнением 15 % со стандартным соплом 0,4 мм. Учитывая, что светильник не тяжелый и нагрузка на детали очень мала, я уверен, что обычного PLA или, возможно, меньшего периметра будет достаточно. Разработан в OnShape CAD и напечатан с помощью Orca Slicer.

Лучший способ распечатать кронштейны только для освещения — это расположить их по бокам с нормальными опорами, тогда как кронштейны для освещения и кабеля ��еобходимо печатать вертикально с опорами для деревьев — для ориентации см. эскизы STL. Таким образом, все интерфейсы поддержки скрыты.

Чтобы закрепить их на крючке, они должны быть слегка широкими (с вывернутой планкой наружу) и высотой несколько мм — поворачивайте до тех пор, пока передняя губа не защелкнется на раме, затем сдвиньте кронштейн вниз, чтобы зафиксировать верхнюю заднюю часть выступа на раме. Они не мешают возвращению Z и X.

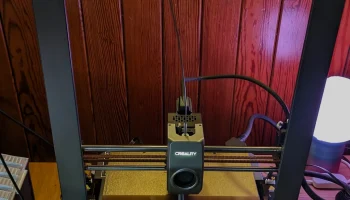

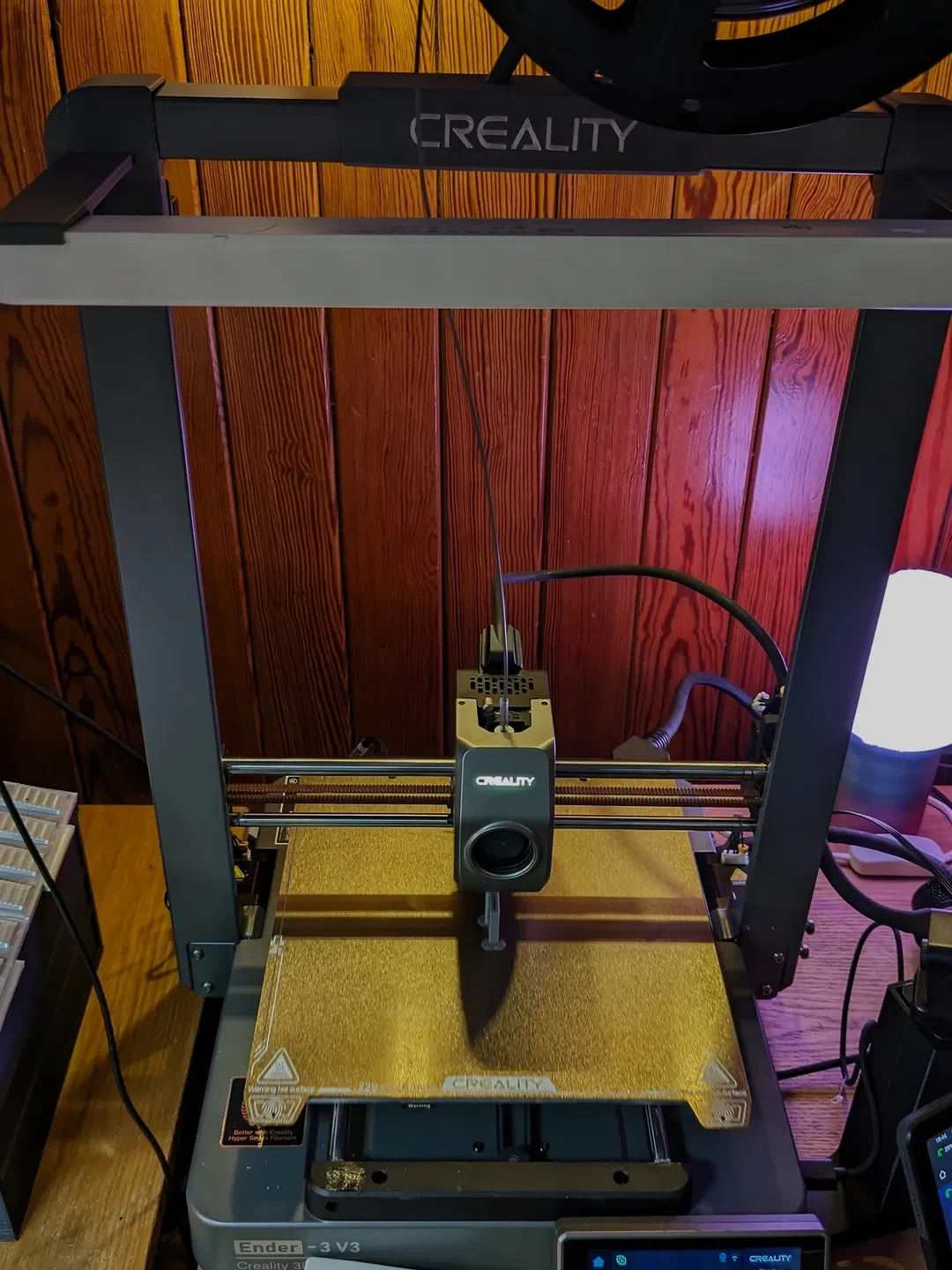

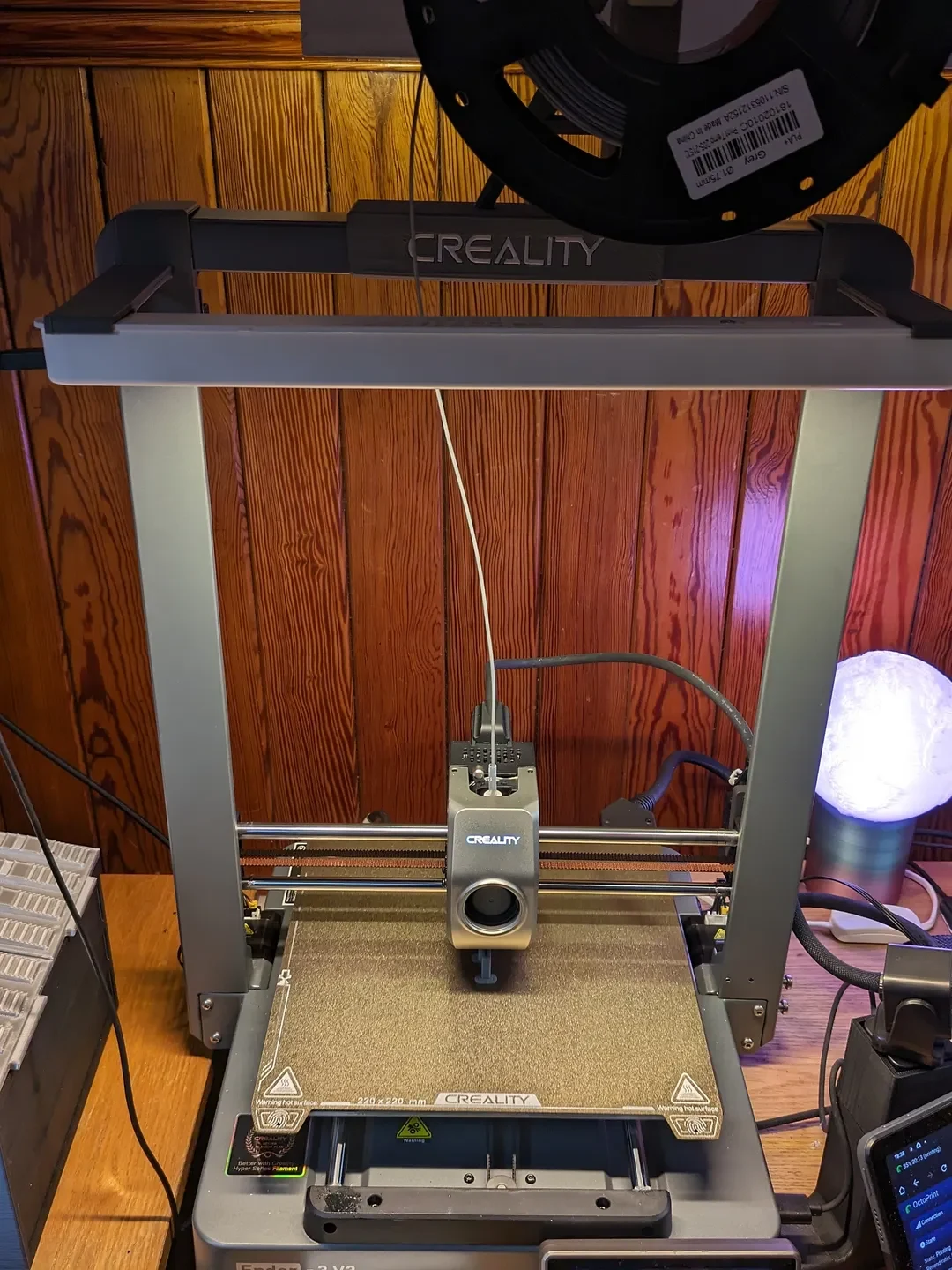

На фотографиях выше показано сравнение включенного и выключенного света — это имеет большое значение для моего темного маленького уголка мастерской!
