Основание светильника IKEA "Harte" для MK4/MK4S

Это минималистское и простое решение, поскольку лампа IKEA «Harte» поставляется с адаптером питания, поэтому никаких других деталей не требуется. Он может питаться от USB 5A 1A, если у вас установлен комплект USB.

Версии

V1 — укороченный переключатель оставления платформы ви��ит свободно
V2 — более длинная платформа для крепления переключателя (требуются 2 стяжки)

Инструкции по сборке

Разберите лампу, сначала разрезав резиновую часть, а затем открутив металлическую гибкую часть от ее основания. Используйте плоскогубцы, чтобы удерживать светодиодный модуль, и другие плоскогубцы, чтобы отвинтить металлическую часть.

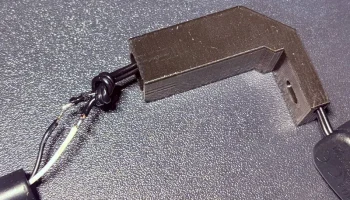

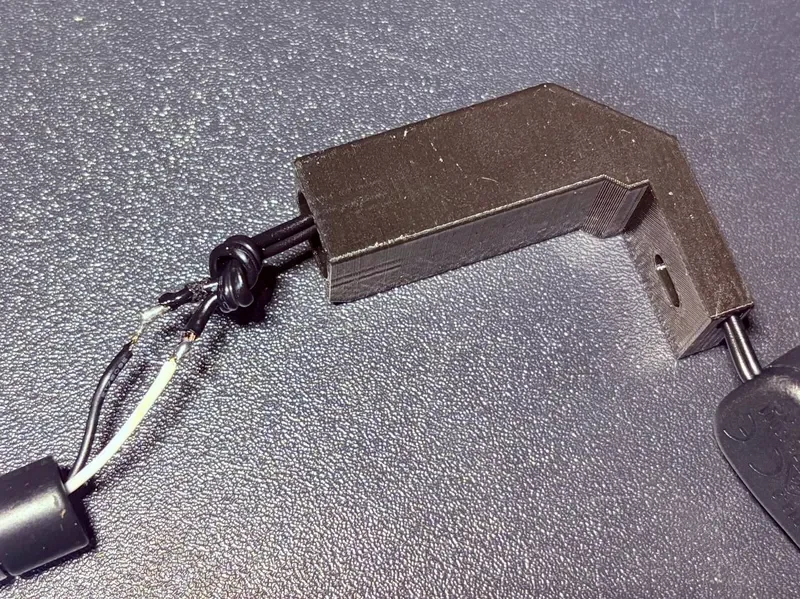

Проденьте провод ч��рез крошечное отверстие и завяжите узел, затем припаяйте к светодиодному модулю. Он работает только в одном направлении, поэтому запишите полярность, прежде чем резать провода.
Вставьте светодиодный модуль в печатное основание, его глубина составит всего 10 мм, чтобы полностью скрыть черную часть.

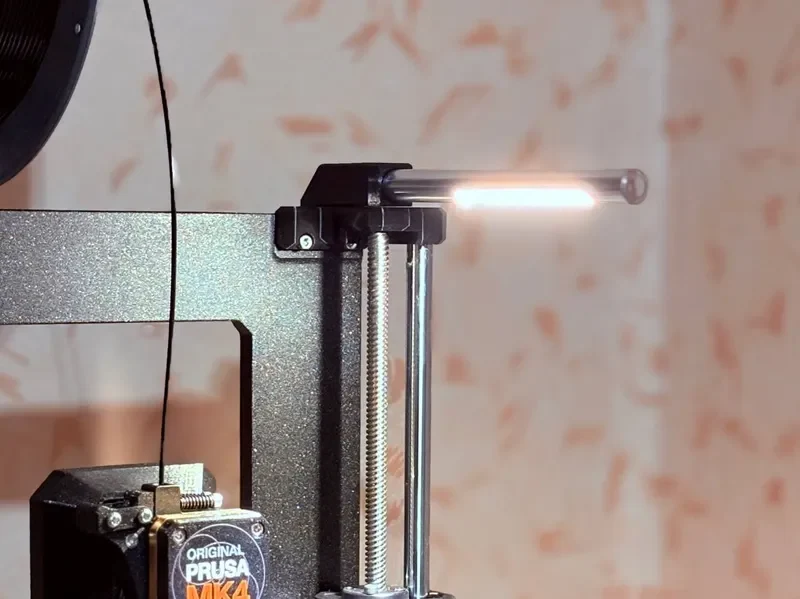

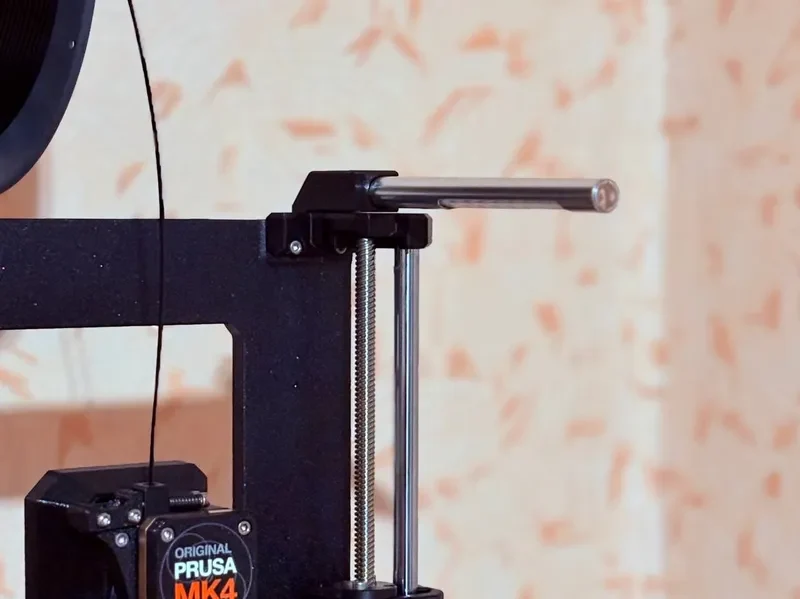

Прикрепите основание к раме с помощью винта M3x6 — сзади есть отверстие с резьбой, которое используется для винта z-верхнего правого, но этой резьбы хватит на несколько полных оборотов.
При необходимости закрепите переключатель двусторонним скотчем.

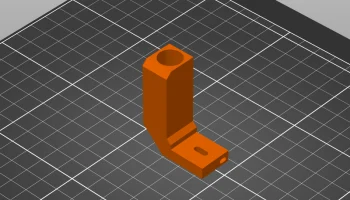

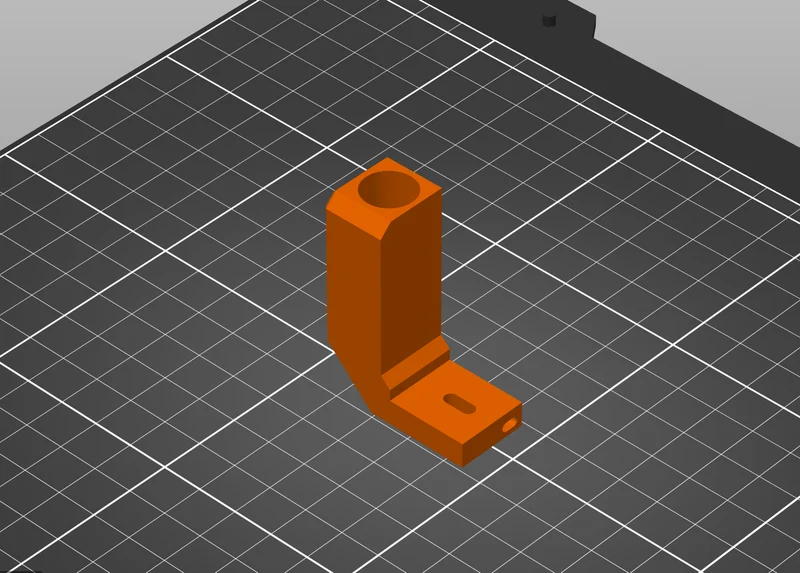

Инструкции по печати

Напечатано в PETG.
0,2 мм предустановка КАЧЕСТВА
50% заполнение
Поместите сторону винта к станине
Опоры вокруг отверстия для винта
