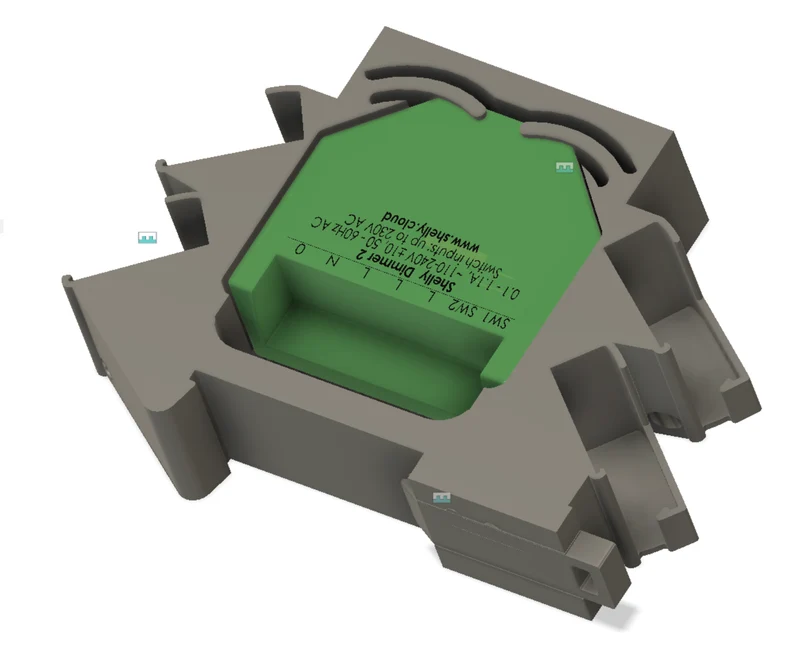

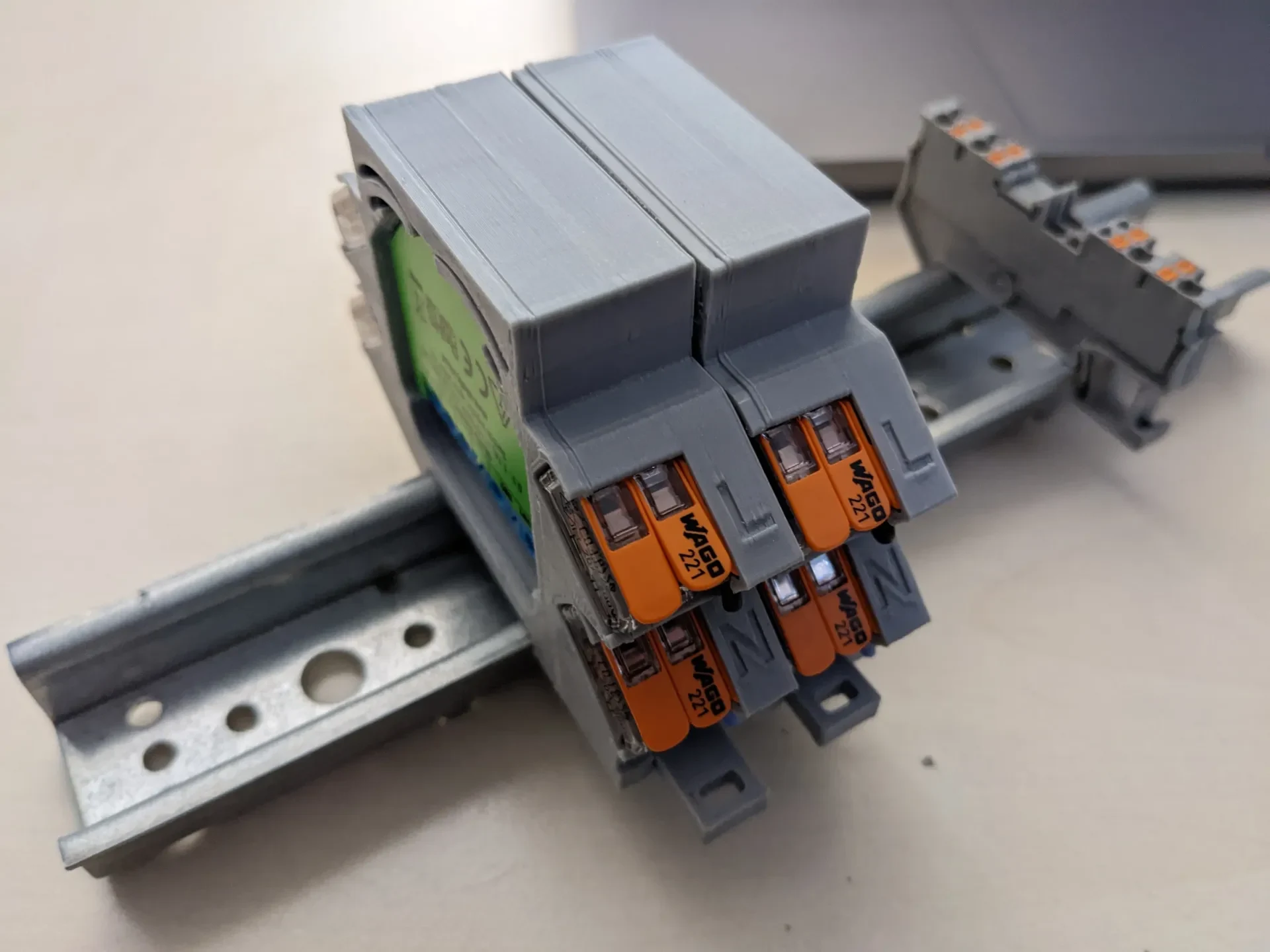

Крепление Shelly DIN с клеммами Wago 221

Я хотел хорошее крепление DIN для моих переключателей Shelly, чтобы правильно установить их в мою электрическую коробку, но все, что я нашел, меня не совсем удовлетворило.

Поэтому я создал свой собственный, вдохновленный другими проектами, со следующими ключевыми характеристиками:

вертикальная ориентация для экономии места
должен быть совместим с «общими» стандартами коробок на DIN-рейку
клеммы для проводов без инструментов
Распечатать инструкции

Для работы встроенной опоры на основном корпусе необходимо выполнить печать толщиной 0,2 мм. После печати необходимо снять фиолетовую опору с помощью отвертки или аналогичного инструмента.

Инструкции по сборке:

Для каждого крепления вам понадобятся 4 клеммы Wago 221-413 и несколько проводов.

Вставьте клеммы Wago со стороны ⅔ направляющей, чтобы можно было открыть все защелки.

пропустите проволоку изнутри наружу, не разрезая ее, сформируйте катушку и зачистите примерно 8 мм проволоки снаружи

Вставьте зачищенный провод в нижний порт Wago, закройте защелку и нажмите на клемму до упора.

Повторите этот процесс со всеми 4 портами (рекомендуемые цвета: N: синий, S: черный, O: коричневый, S: белый).
Осторожно потяните все провода, которые все еще подключены к катушкам, как пок��зано на рисунке, и обрежьте их примерно до той длины, где мой палец удерживает провод.

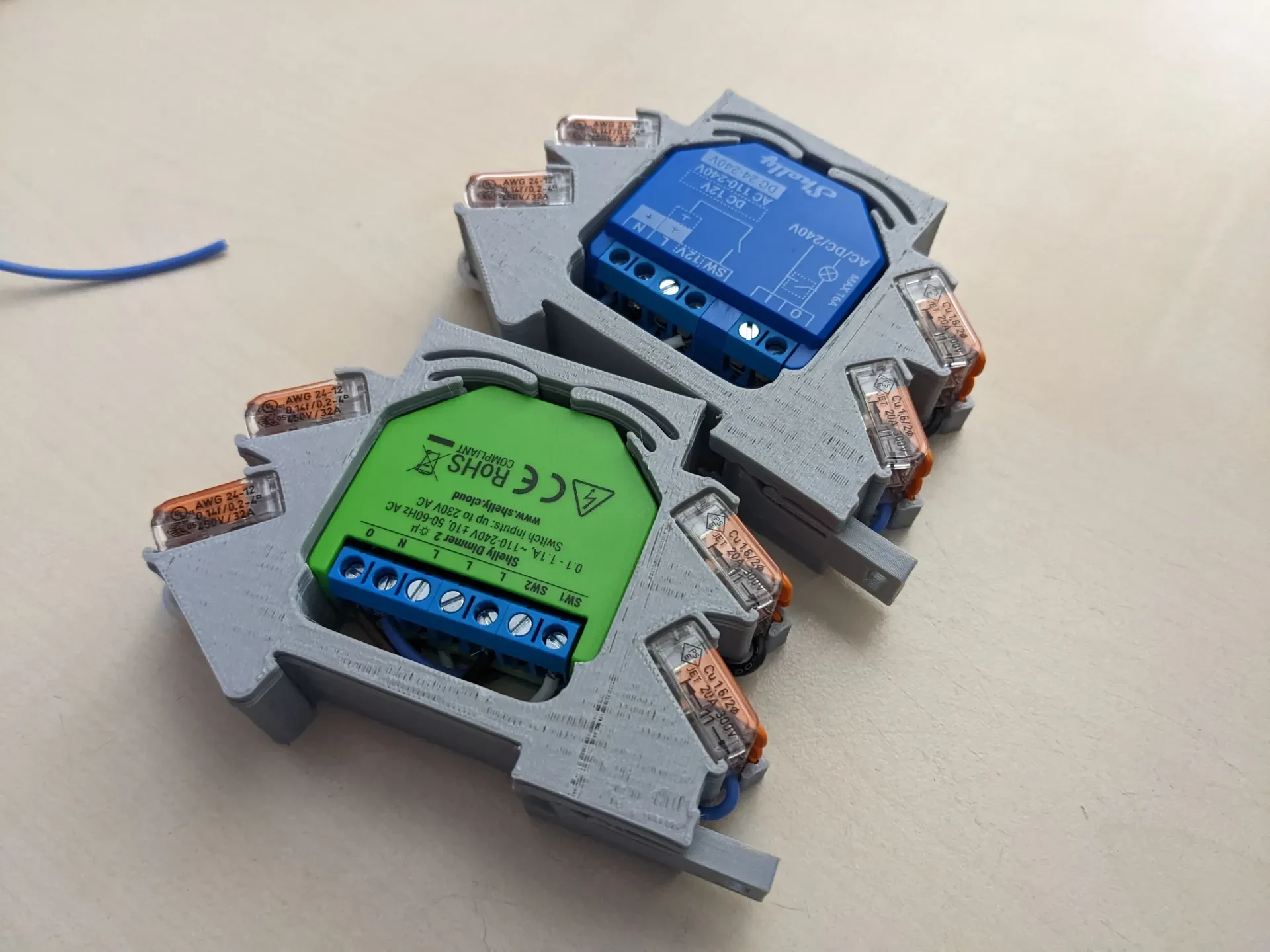

Подсоедините провода к Shelly (O: коричневый, L: черный, N: синий, SW: белый)

Вставьте корпус в полость с проводами под ним, убедитесь, что провода теперь торчат где угодно.

Снимите опорную конструкцию и вставьте замок следующим образом:
