Двойной фильтр для удаления дыма припоя: H12 HEPA и уголь..

Представлено на 3Printr.com!

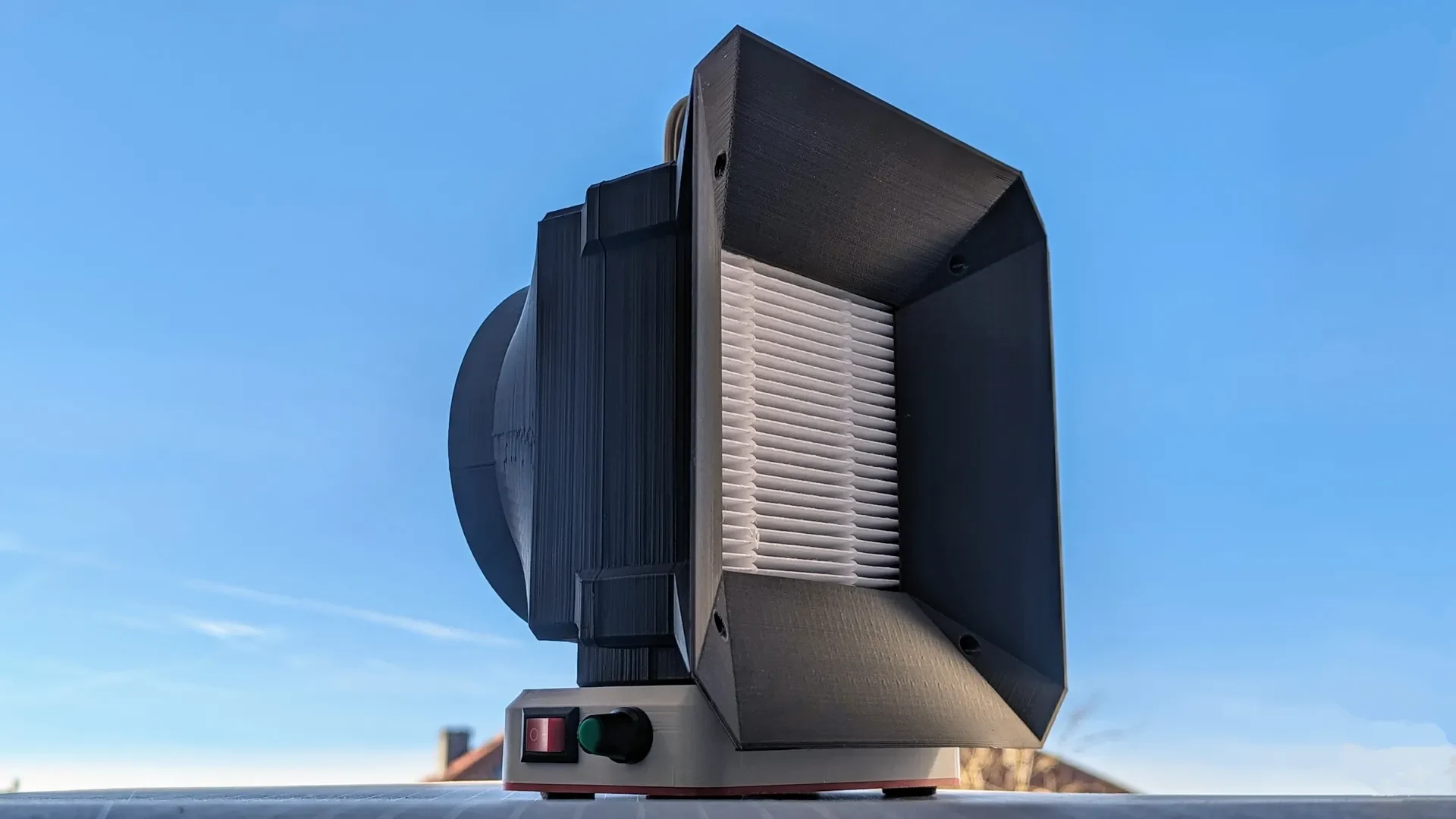

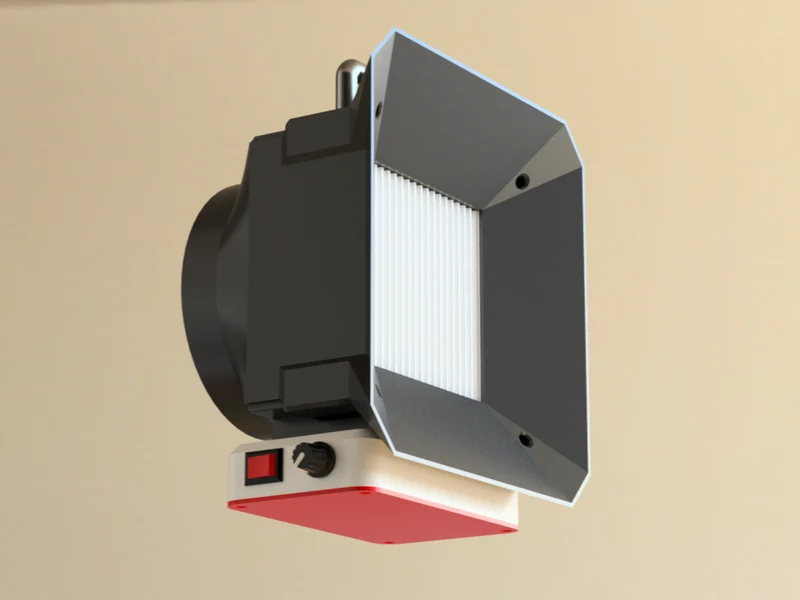

При пайке крайне важно защитить себя от вредных испарений. Вот почему я разработал этот экстрактор дыма — не только для перенаправления дыма, но и для полного удаления его из вашего рабочего пространства, обеспечивая чистый воздух для вас и всех вокруг.

Что отличает этот экстрактор дыма?

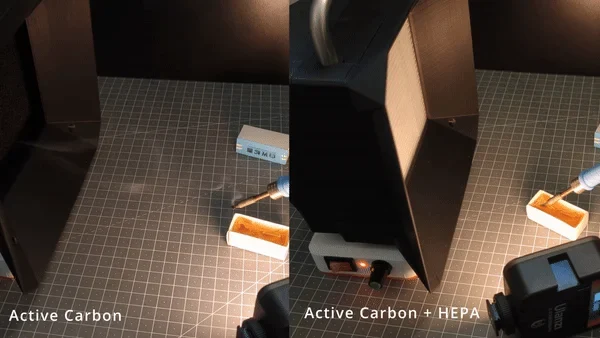

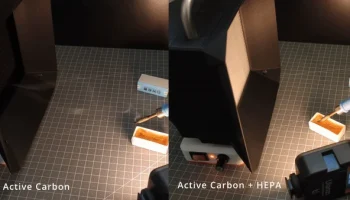

Этот экстрактор дыма не просто эффективен — это результат тщательных исследований, испытаний и ценных отзывов. В отличие от простого вентилятора, здесь используется двухступенчатая система фильтрации для комплексной очистки воздуха:

HEPA-фильтр: улавливает мельчайшие частицы и пыль, обеспечивая чистоту окружающей среды. (Почему HEPA?)
Угольный фильтр: поглощает вредные газы, пары и запахи для полной очистки.

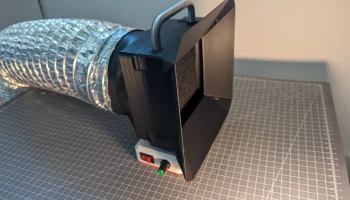

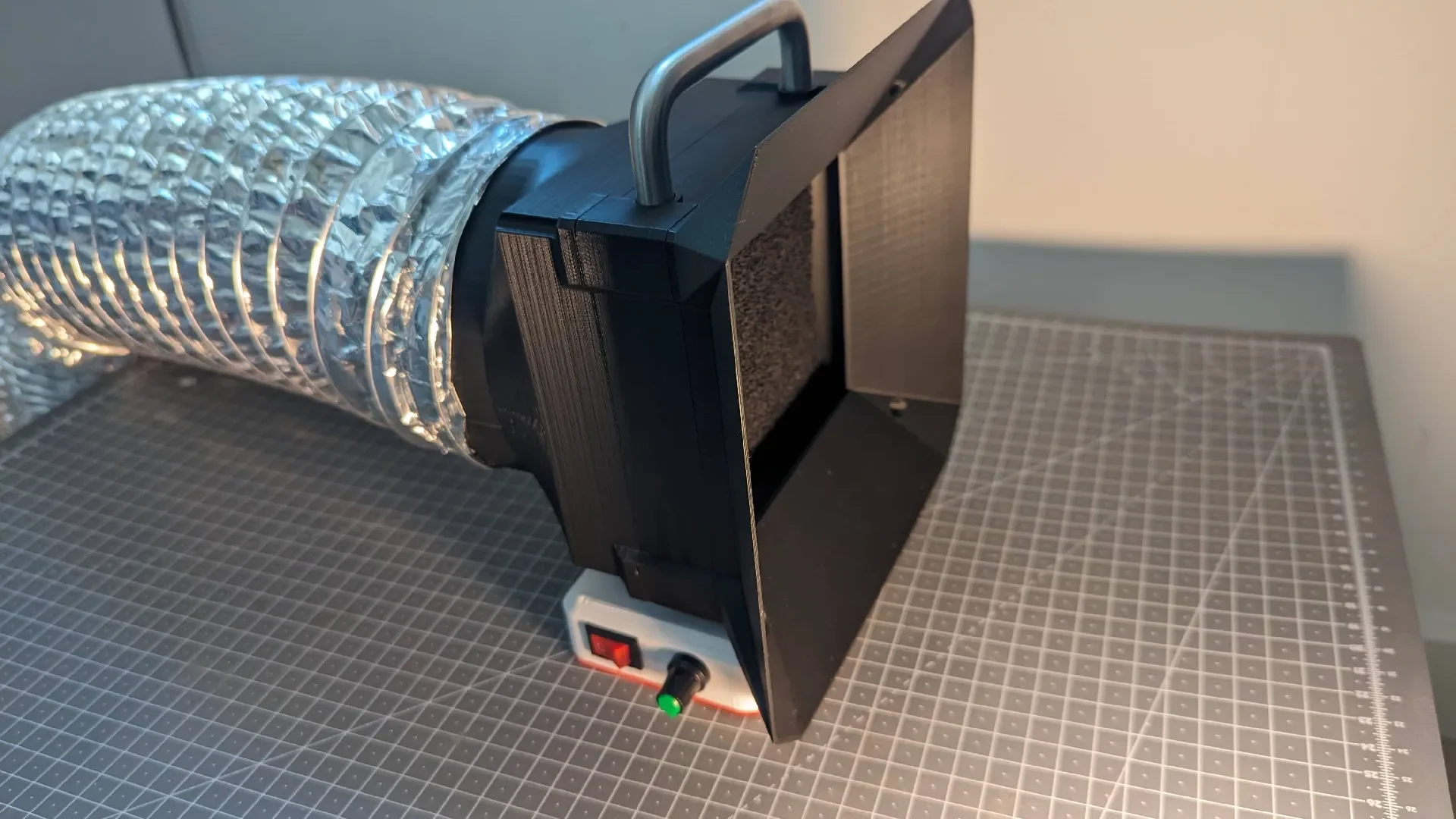

Для еще более эффективного удаления дыма вы можете прикрепить к задней части в��тяжки шланг диаметром 125 мм для вывода дыма наружу.

Простой и универсальный дизайн для каждого

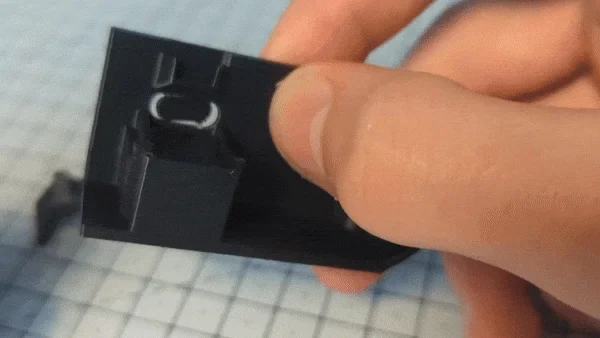

Этот экстрактор дыма прост и адаптируем. Он полностью не требует поддержки, что упрощает 3D-печать, использует легкодоступное оборудование и предлагает три варианта питания. Также нет необходимости резать кабель вентилятора, поэтому вы не потеряете гарантию. Дополнительно можно добавить ручку для удобства переноски.

Чтобы максимально упростить процесс установки, я включил понятные схемы подключения, подробное видео по сборке и пошаговые инструкции.

--------------------------------------------------------------------------------------------------

Руководство по сборке
Выберите версию питания: решите, хотите ли вы использовать питание переменного, постоянного или PD.
Выберите дополнительные детали: определите, нужны ли вам какие-либо дополнительные компоненты, например ручка.
Соберите оборудование и 3D-детали. Выбрав силовую версию и дополнительные детали, вы точно будете знать, какое оборудование купить и какие 3D-детали напечатать.
Следуйте схеме подключения: Когда у вас есть все компоненты, обратитесь к электрической схеме подключения для правильного подключения.
Посмотрите видео о сборке. Наконец, просмотрите видео о сборке, чтобы получить пошаговые инструкции по сборке всего.

--------------------------------------------------------------------------------------------------

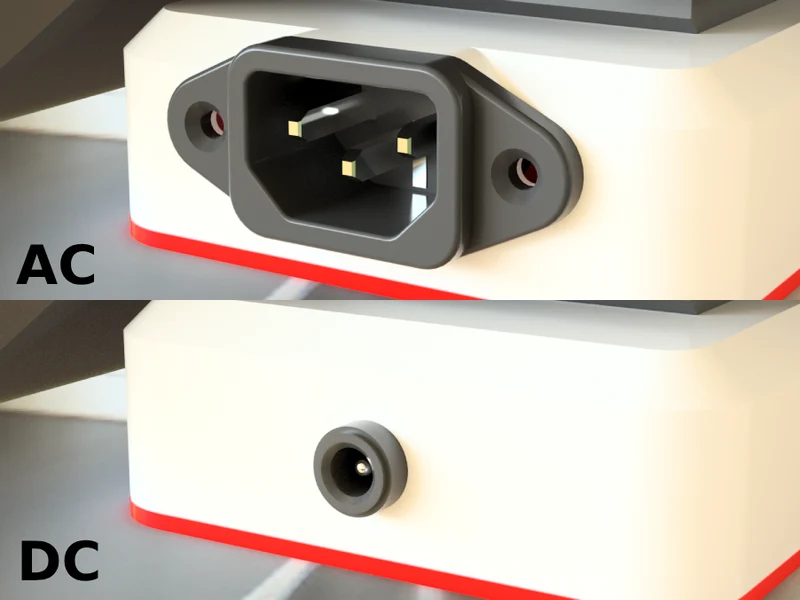

Параметры электропитания — выберите то, что лучше всего подходит для вас

Выберите предпочитаемый источник питания для вытяжного устройства:

Питание переменного тока: подключите его к традиционной сетевой розетке (необходимы некоторые знания в области электротехники).
Питание постоянного тока: используется разъем постоянного тока 12 В, как и в обычных адаптерах для электроники.

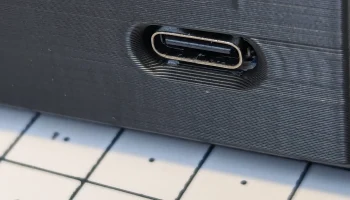

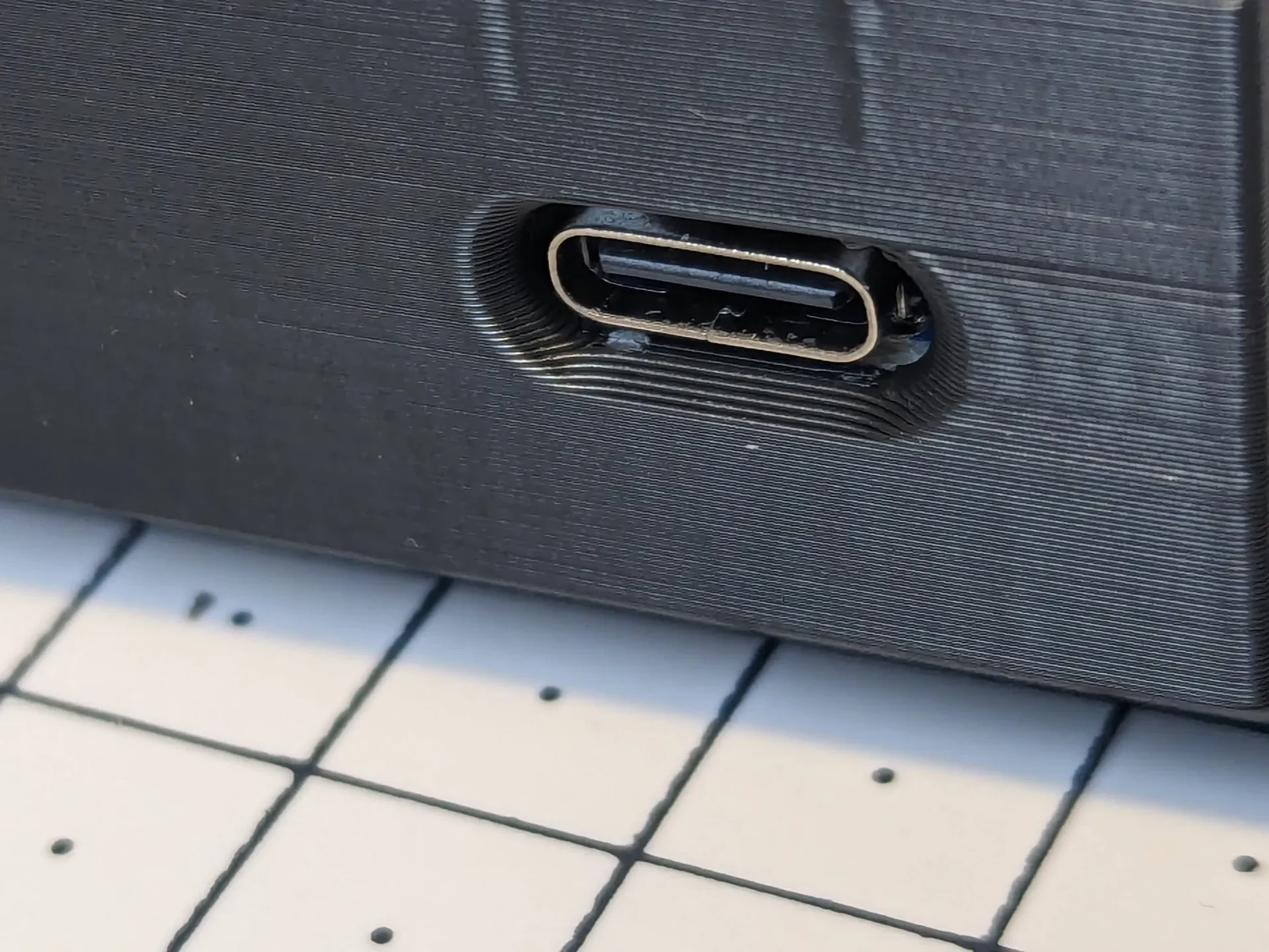

PD Power (USB-C): современный и удобный адаптер USB-C PD с поддержкой 12 В.

Важное примечание. Для версии переменного тока убедитесь, что все провода переменного тока правильно припаяны и

--------------------------------------------------------------------------------------------------

Список запчастей (приблизительная стоимость: 50 евро)

Основные детали (они требуются для всех версий):

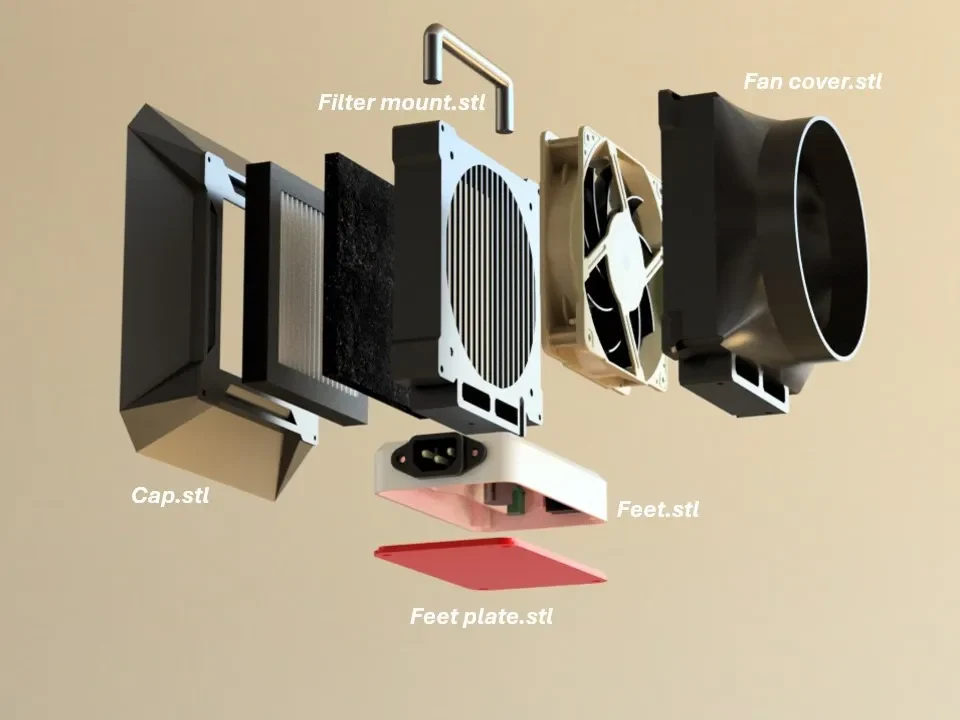

Детали, напечатанные на 3D-принтере (доступны для загрузки на сайте Printables)
Вентилятор Noctua NF-F12 iPPC-3000 с ШИМ (120 мм) — Amazon NL, Amazon US
ШИМ контроллер 12 В — AliExpress
Кулисный переключатель (21x15 мм) — AliExpress
Винты с головкой M3 (19x, 6 мм) — Алиэкспресс
Тепловые вставки M3 (17x, внешний диаметр 4,2 мм, длина 3 мм) — AliExpress
HEPA фильтр H12 (120x120 мм) — AliExpress

Примечание. Входящий в комплект фильтр с активированным углем ограничивал поток воздуха, поэтому я использовал только фильтр HEPA. Альтернативно вы можете использовать лист EPA толщиной 16 мм, вырезанный по размеру (120x120 мм): AliExpress

Активный угольный фильтр (вырезанный по размеру 120x120 мм) — Алиэкспрес��
Провод (рекомендуется 22-20 AWG, более толстый может оказаться жестким) — AliExpress

Дополнительные детали (в зависимости от выбранного источника питания):

Питание переменного тока (требуются навыки пайки):
Импульсный источник питания 12 В, версия 1 А — AliExpress
Мужская входная розетка — AliExpress
2 гайки M3 — AliExpress
силовой кабель — Амазонка
Мощность постоянного тока:
Адаптер постоянного тока 12 В 1 А — AliExpress
Гнездо гнездо — Алиэкспресс
Мощность ПД:
PD адаптер с поддержкой 12 В — AliExpress
Триггерный модуль питания 12 В PD — AliExpress

Пожалуйста, не экономьте на источниках питания. Используйте известный бренд.

Дополнительные опции:

Светодиодный индикатор — AliExpress
Ручка, напечатанная на 3D-принтере или купленная в магазине — хозяйственный магазин, Нидерланды, Amazon, США
Шланг Ø 125 мм для перенаправления дыма — Amazon NL
Резиновый бампер — Ал
