Как и многим людям, мне очень понравилась светодиодная мостовая лампа от Opossums. Есть также много других замечательных дизайнов, таких как этот, этот и этот. У каждого из них есть свои сильные стороны, но я чувствовал, что могут быть люди, которые оценят то, как я с этим справился.

Что отличает меня от других (и предупреждение)

В своей версии я старался использовать как можно меньше нити, но при этом сохранять ее достаточно большой. Мне очень нравится, что они не мешают вашей работе! По этой причине, если вы используете эти файлы, я настоятельно рекомендую вам использовать сопло диаметром 0,4 мм и дважды проверять нарезку перед печатью. Он спроектирован таким образом, чтобы иметь ровно две стенки для сегментов и средней части, которые, как я считаю, более чем достаточно прочны, но это также означает, что нет права на ошибку.

Версии

Я создал три разные версии:

170см / 5 футов 7 дюймов (оригинал проверен)
140 см / 4 фута 7 дюймов (в настоящее время печатается, но важные компоненты проверены)
100 см/3 фута 3,5 дюйма (не тестировалось)

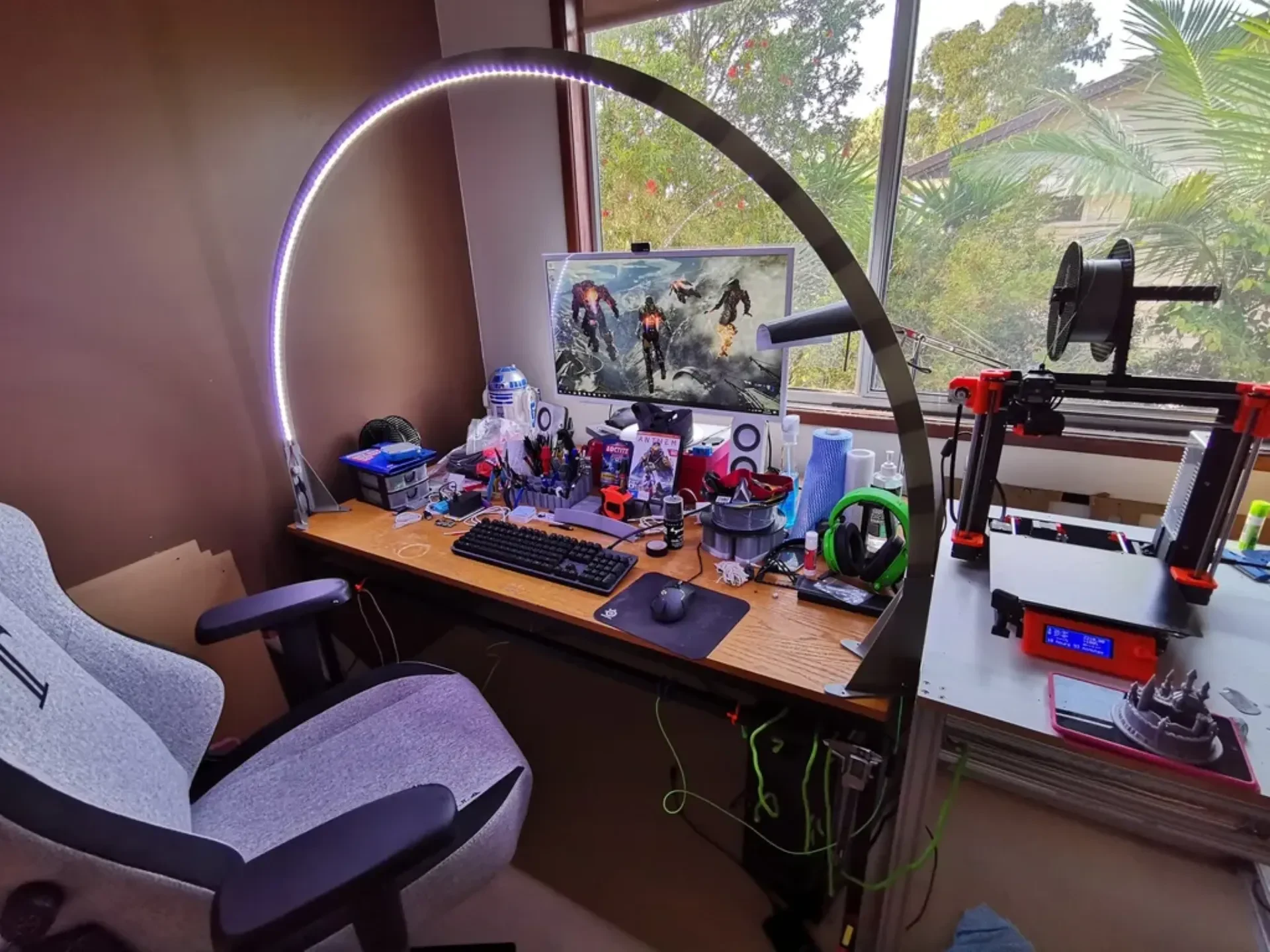

Обратите внимание, что эти размеры — это не диаметр дуги, а минимальный размер стола, который вам понадобится для их установки. Если вы внимательно посмотрите на фотографии, я попытался разместить версию шириной 170 см на столе высотой 150 см, что приводит к очевидным выступам, но при этом отлично сидит без зажимов/винтов.

Материал и светодиодная лента

Я напечатал это из PLA, и, похоже, все в порядке с теплом, выделяемым выбранной мной светодиодной лентой. Версия длиной 170 см использует около 2,4 м (7 футов 11 дюймов) светодиодной ленты, поэтому другие версии будут использовать меньше — просто убедитесь, что ее ширина составляет всего 10 мм / 3/8 дюйма.

Руководство по печати

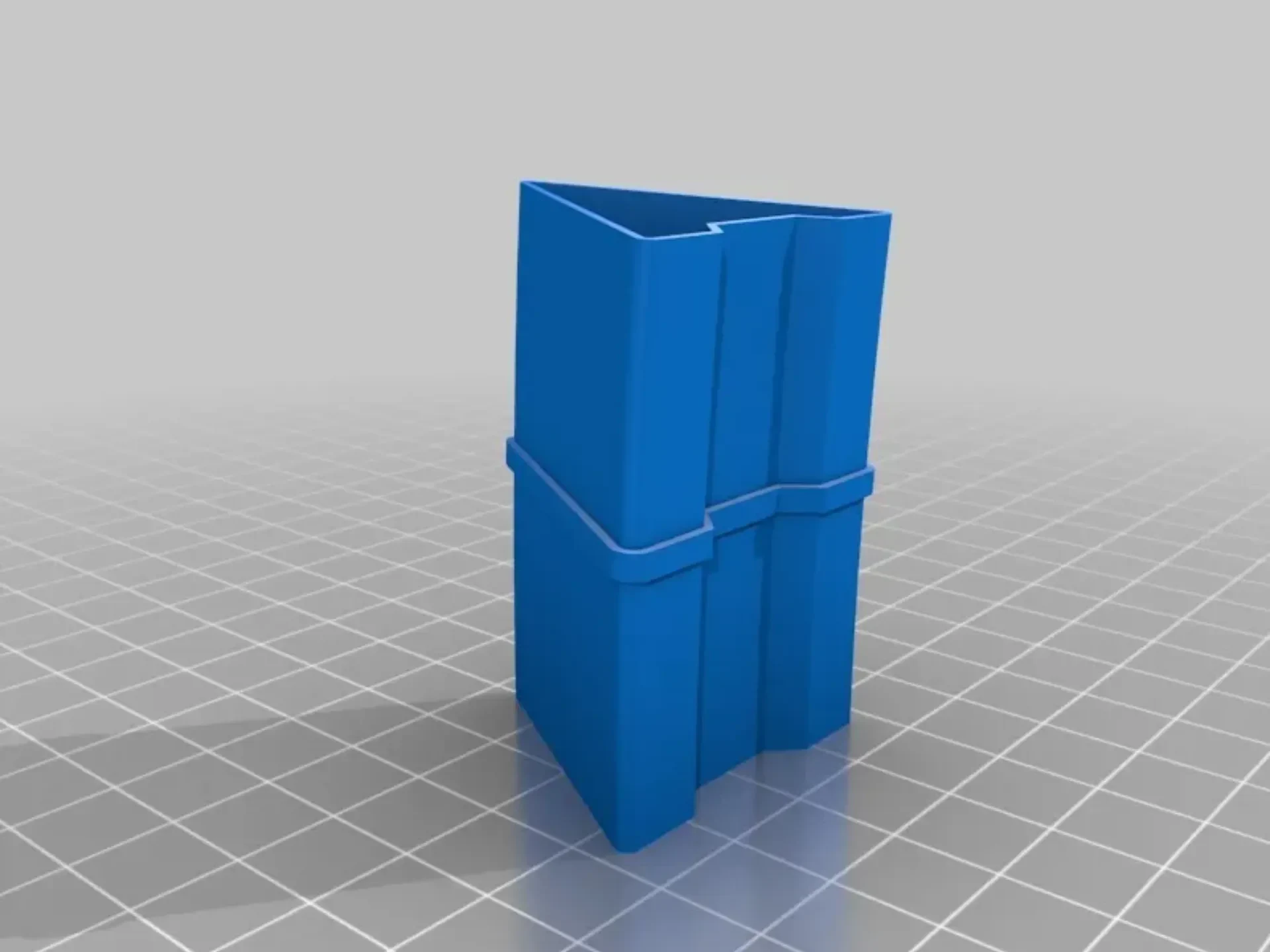

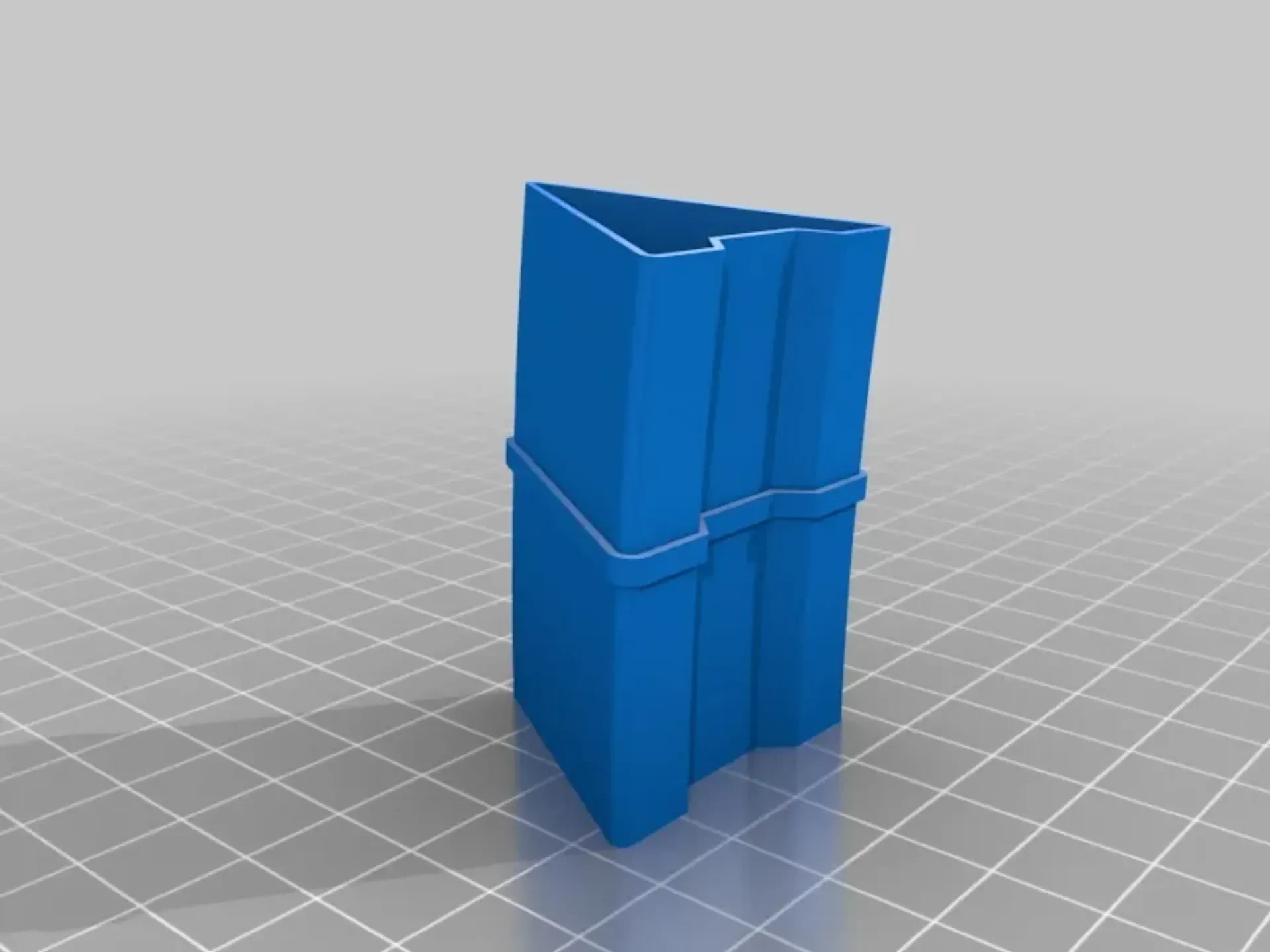

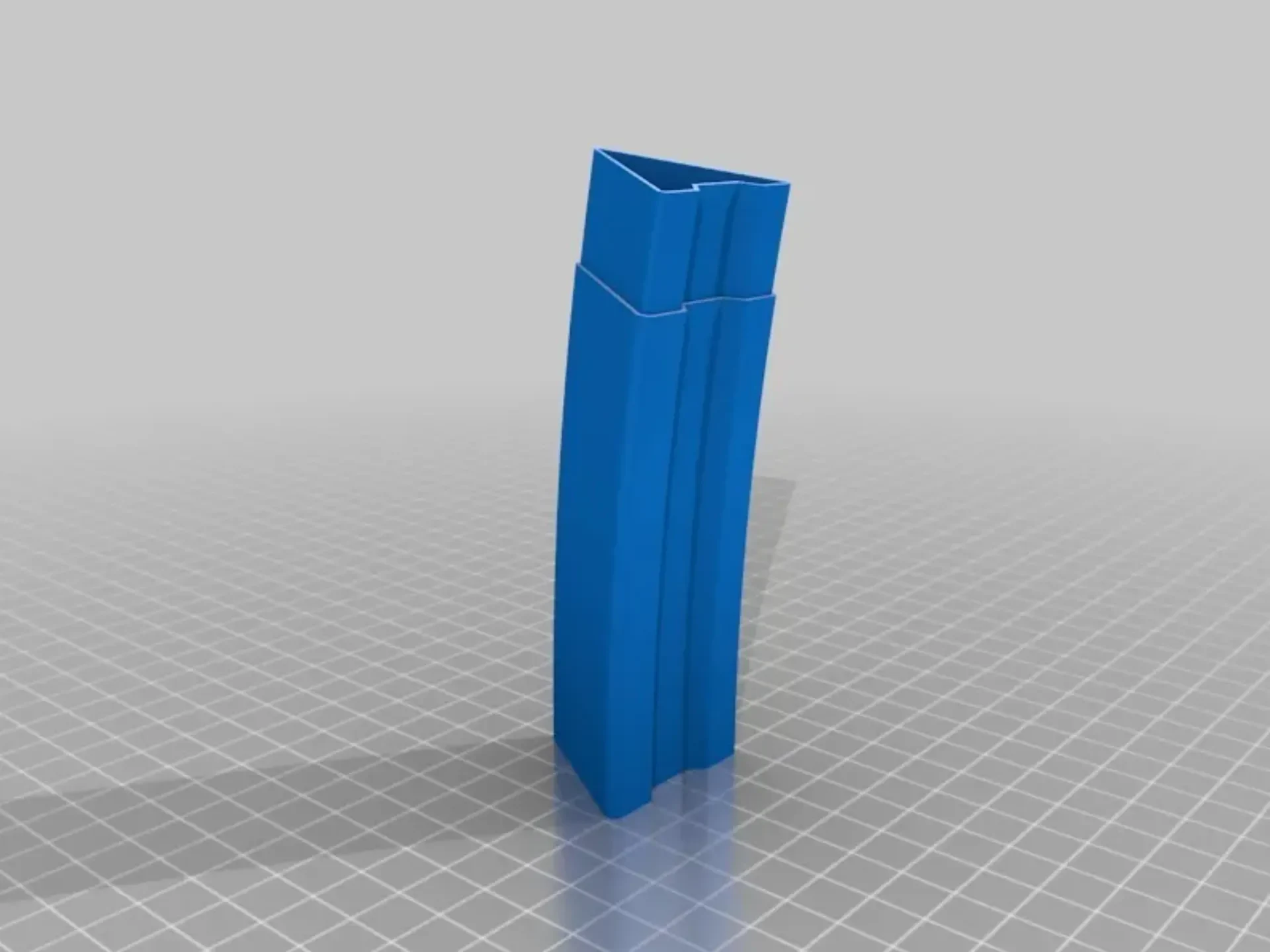

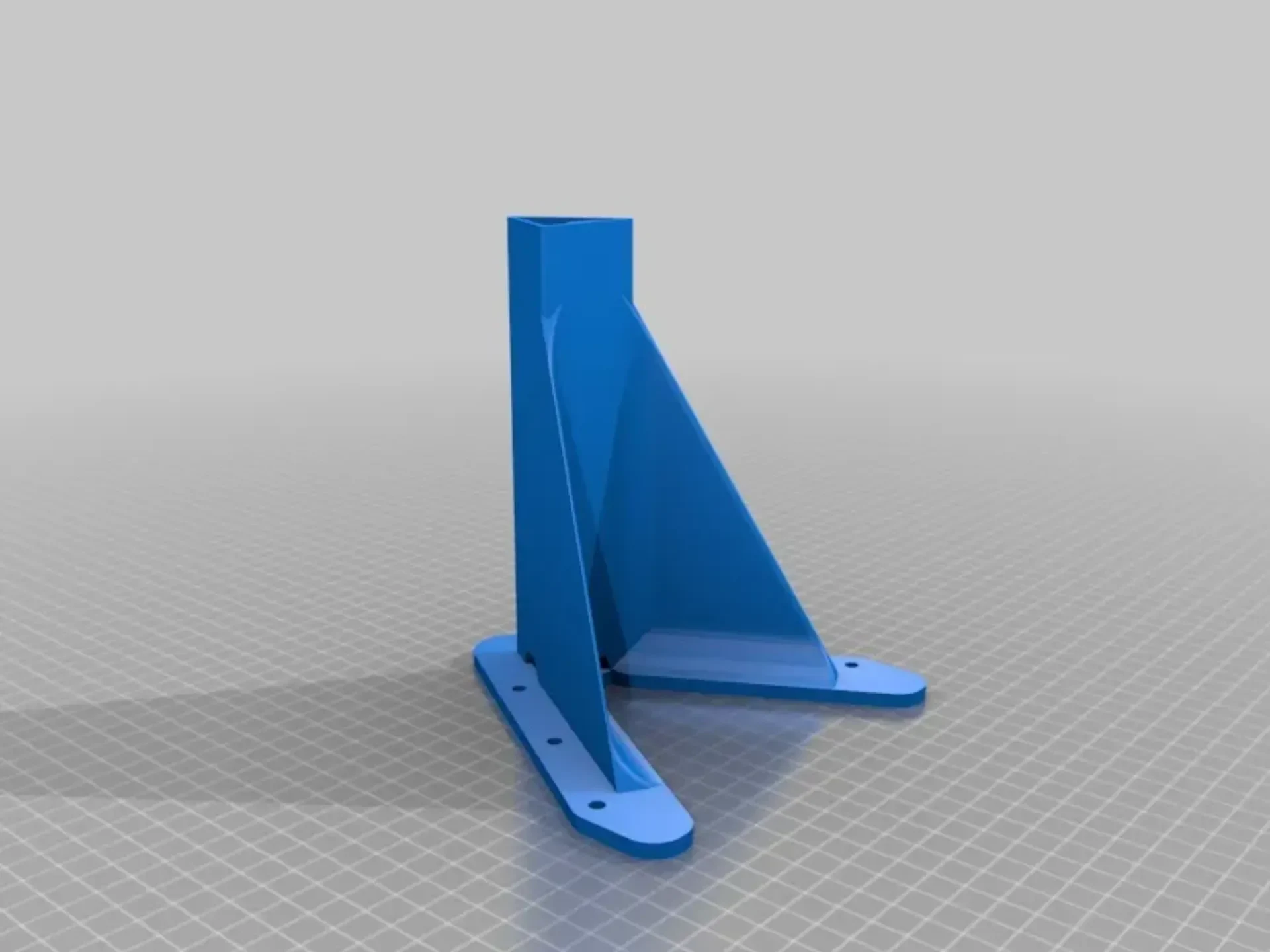

Помните — сопло только 0,4 мм! Для всех трех версий требуются 2 базовые части, 20 сегментных частей и 1 средняя часть. Высота основания версии 170 см составляет 20 см, а у двух других — 16 см. Все детали можно печатать на небольших принтерах, даже на Ender-2, хотя я печатал детали на Prusa i3 MK3. Я бы не советовал печатать более шести сегментов за раз, поскольку их контакт с поверхностью печати довольно мал, и вы можете столкнуться со странным сбоем (если только вы не используете поля). Совершенно не нужна поддержка.

Сборка

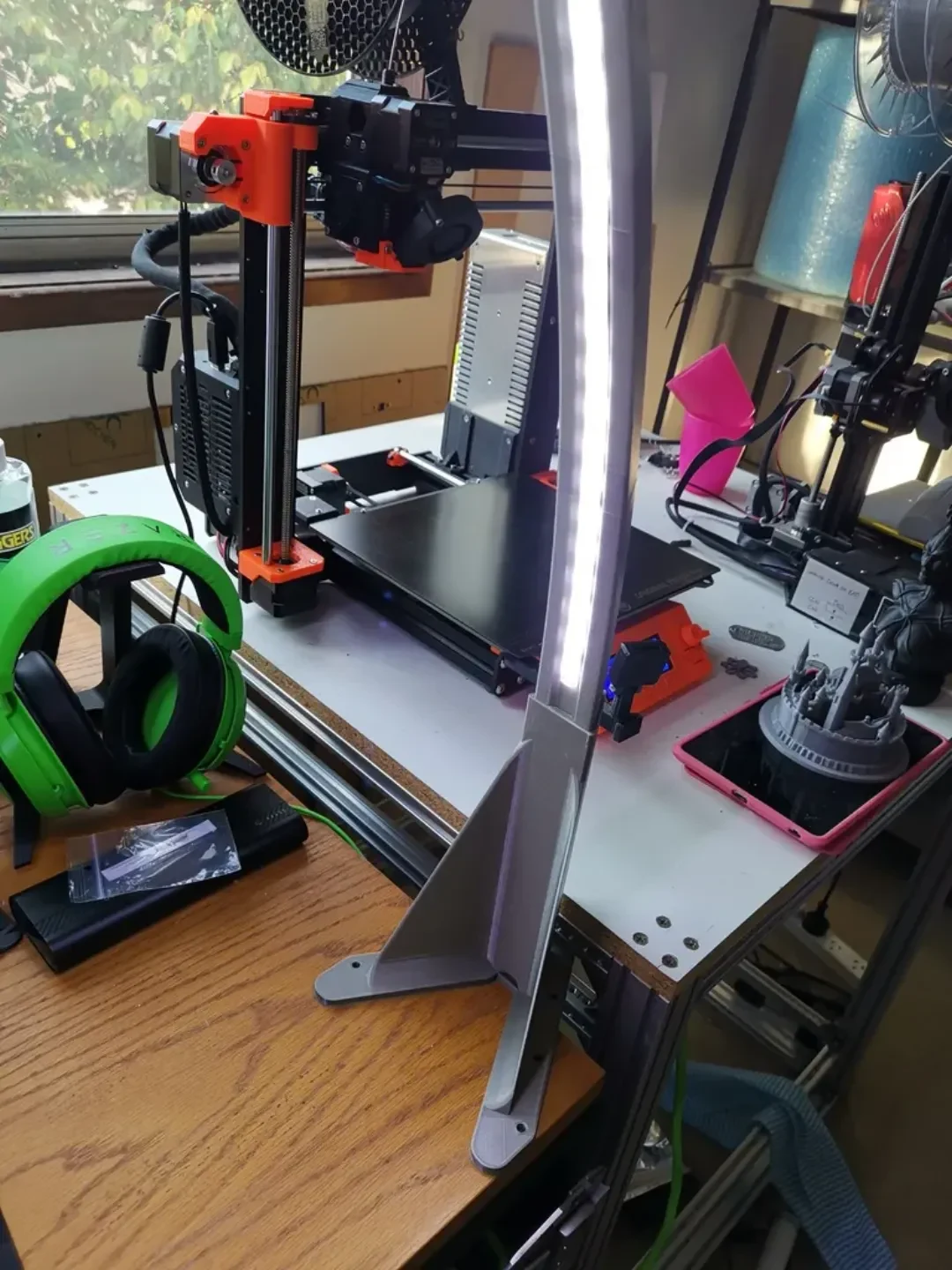

Здесь нет ничего слишком сложного. Все должно просто сжиматься и довольно плотно удерживаться за счет трения. У вас должно быть две стороны, состоящие из 10 сегментов каждая, средняя часть, соединяющая их обе, и они должны легко вставляться в основания. Если у вас возникли проблемы со вставкой деталей друг в друга, я обнаружил, что если вы начнете со стороны, на которой есть канал для светодиодной ленты, это может быть немного проще.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:
