Кодовый замок

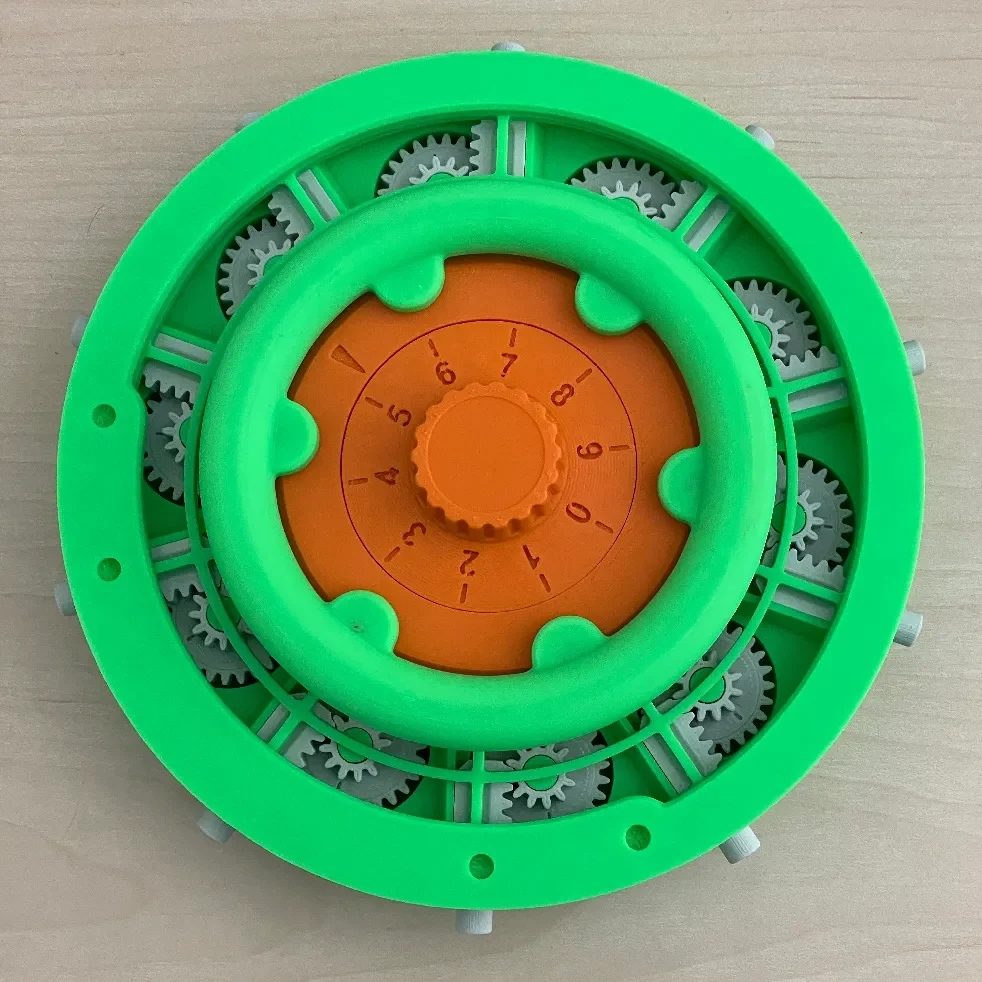

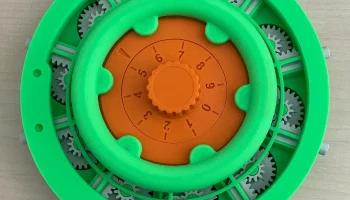

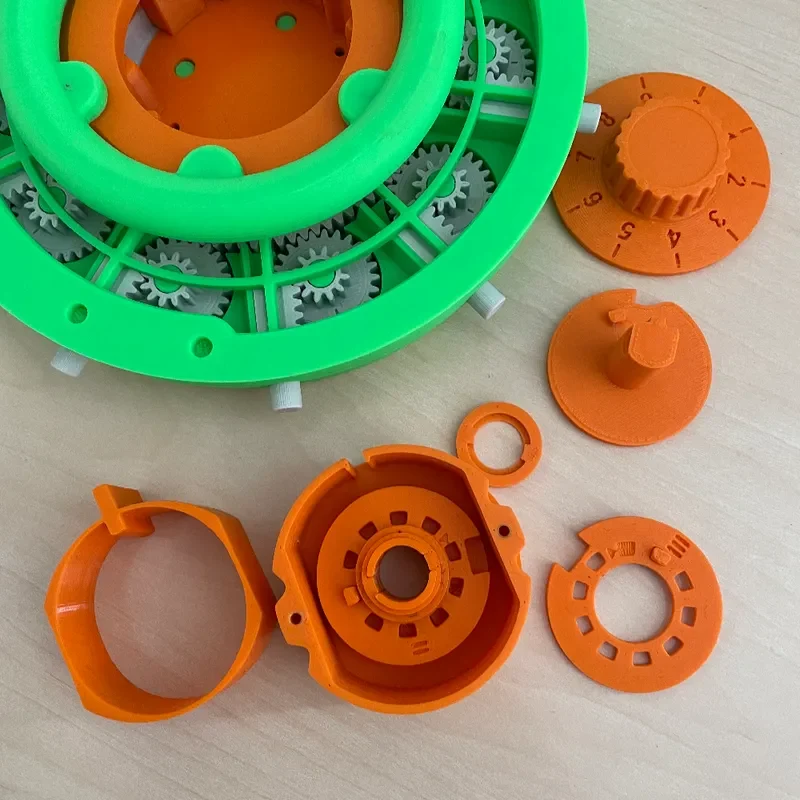

Это кодовый замок, который я сделал для игрушечного сейфа, который разрабатываю. Моя цель состояла в том, чтобы сделать замок компактным, который можно было бы легко интегрировать в различные конструкции и который позволял бы (относительно) легко менять комбинацию.

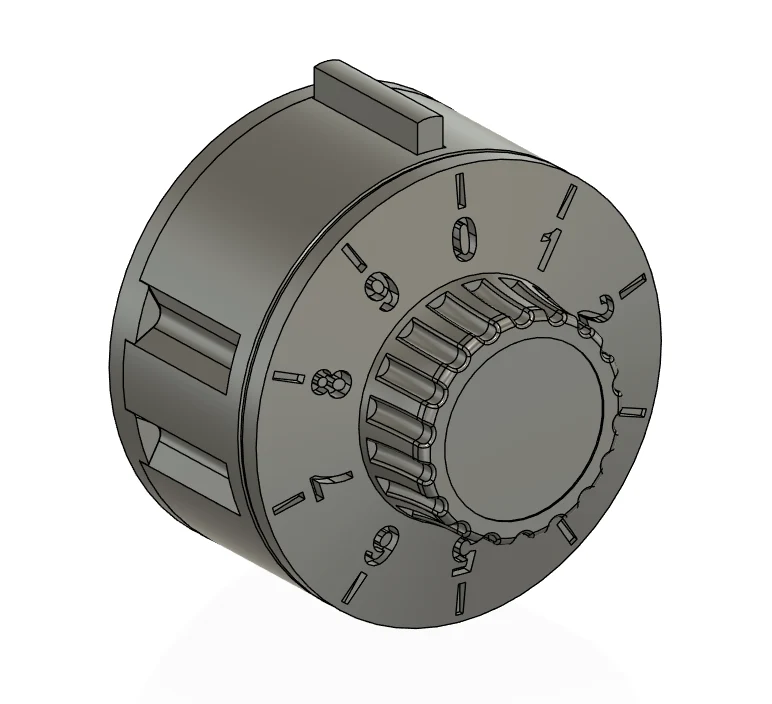

Работа аналогична обычному сейфовому замку группы 2, с некоторыми отличиями. Чтобы о��крыть замок, вы начинаете с поворота циферблата на четыре полных оборота против часовой стрелки до первого числа, затем два оборота по часовой стрелке до второго, затем один или два оборота против часовой стрелки до третьего (в зависимости от кода, см. ниже). Наконец, поверните диск по часовой стрелке в ноль, чтобы разблокировать. Чтобы снова заблокировать его, поверните диск против часовой стрелки хотя бы на один оборот.

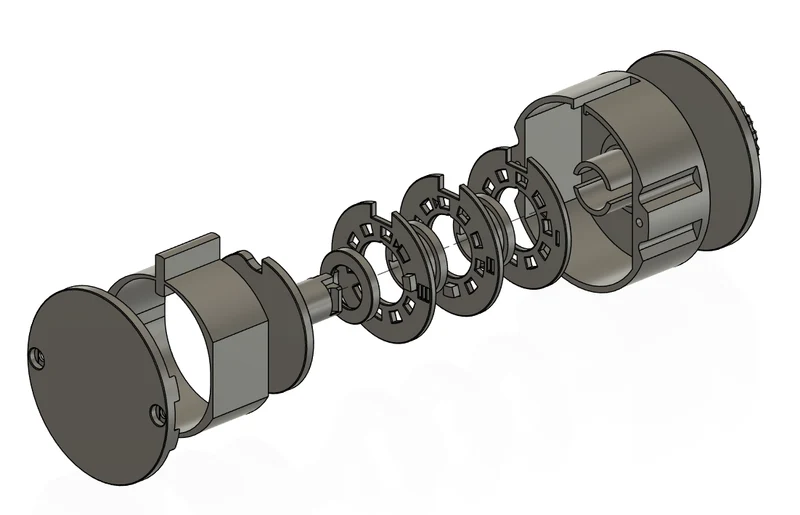

В связи с конструкцией замка и способом креплени�� колесных колышков следует принять во внимание несколько особенностей:
На колесах 1 и 2 можно установить любое число от 0 до 9.
Если колесо 3 установлено на ноль, замок застрянет в открытом положении. Поэтому эта позиция заблокирована.
Если колесо 3 установлено на меньшее число, чем колесо 2, вам придется повернуть диск на два оборота, в противном случае на один, чтобы выровнять колесо 3.
Если колесо 3 установлено на одно ниже колеса 2, они оба выровняются при наборе колеса 2, поэтому это не рекомендуется.
Поскольку стопорный штифт попадает в пазы только под действием силы тяжести, важно, чтобы он мог свободно перемещаться.

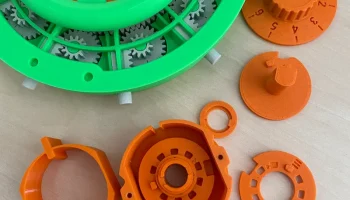

О чем следует помнить при печати и сборке:

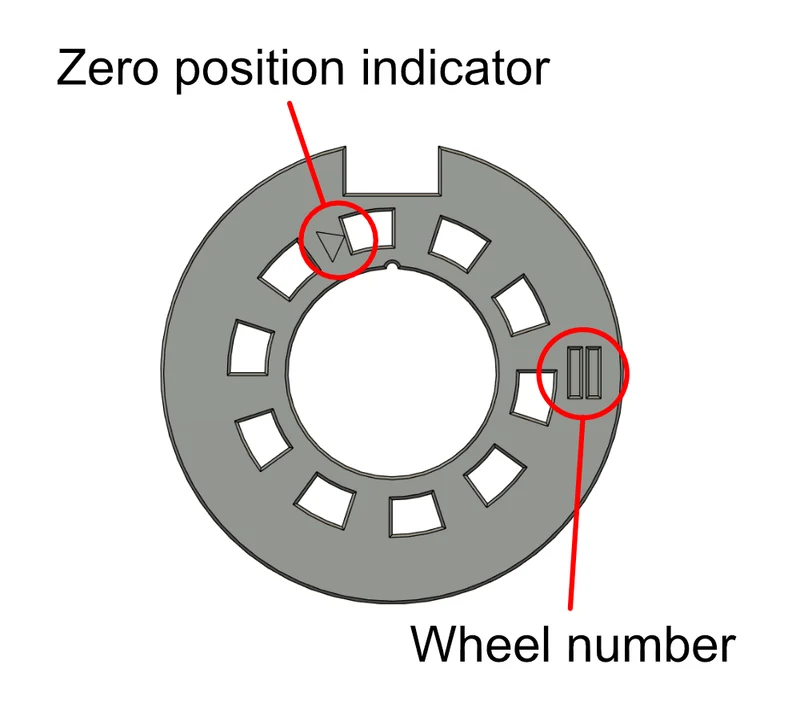

Колышки колес должны выступать одинаково с обеих сторон колеса 2 и 3. На колесе 3 они должны выступать только с отмеченной стороны.
Важно, чтобы колышки колес не расшатывались во время работы. Если они сидят слишком свободно или слишком плотно, вы можете поиграть с компенсацией размера XY в PrusaSlicer (горизонтальное расширение в Cura), чтобы найти золотую середину.
Колеса должны вращаться свободно, но если они слишком ослаблены, их легко можно выбить из строя. Нанесение небольшого количества смазки в центре очень поможет.
