Кетер - Храни это - Замена замка

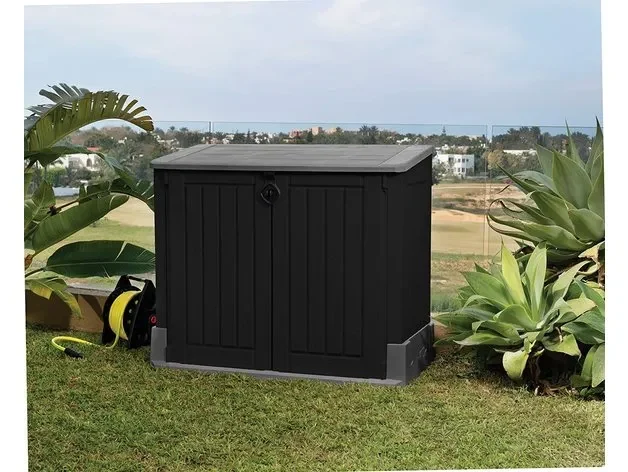

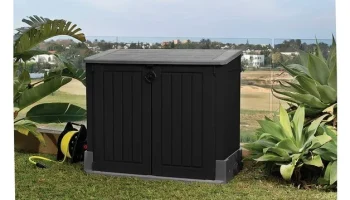

Мой брат попросил меня перепроектировать сломанный шарнирный замок для уличного контейнера для хранения Keter Box.
На самом деле это была одна деталь, частично прорезиненная из пластика, выполнявшая роль шарнира.
Эта часть была сломана. Официальной замены нет. Вам придется купить совершенно новый контейнер (https://www.amazon.de/Keter-M%C3%BClltonnenbox-Store-Midi-Schwarz/dp/B007KL43AK/ref=sr_1_3?ie=UTF8&qid=1541252491&sr=8-3&keywords=m%C3%BClltonnenbox).

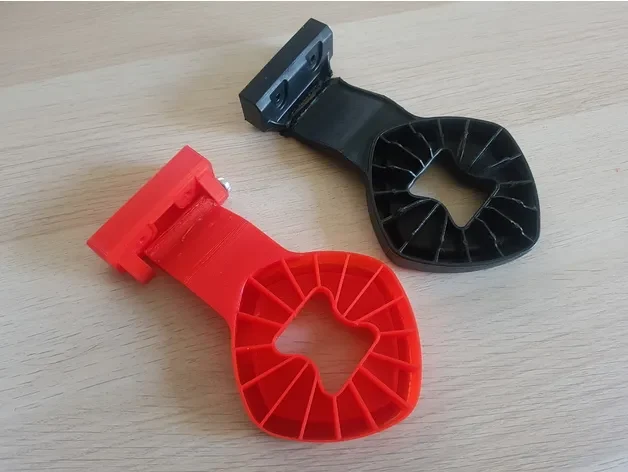

Я перепроектировал его в Fusion 360. Но вместо оригинального дизайна я решил сделать штифтовый шарнир, который можно легко заменить/перепечатать. Теперь замок состоит из трёх частей.

Инструкции:

Соединитель петли и стержень петли можно распечатать без опор. Я напечатал шарнирный штифт вертикально. Шарнирный разъем располагался снизу вниз.

Что касается замка, я сделал несколько специальных поддержек с помощью Meshmixer. Всего несколько штук для приподнятой части на конце руки.

Пожалуйста, убедитесь, что напечатано достаточное количество стен. Это важно для всей части.

Сборка:
Я использовал две резиновые шайбы для промежутков между петлей и штифтом. Это гарантирует, что штифт не выйдет наружу. В качестве альтернативы вы можете использовать клей или шурупы подходящей длины и длины. диаметр.
