Безлопастной вентилятор диаметром 65 см (стиль Dyson)

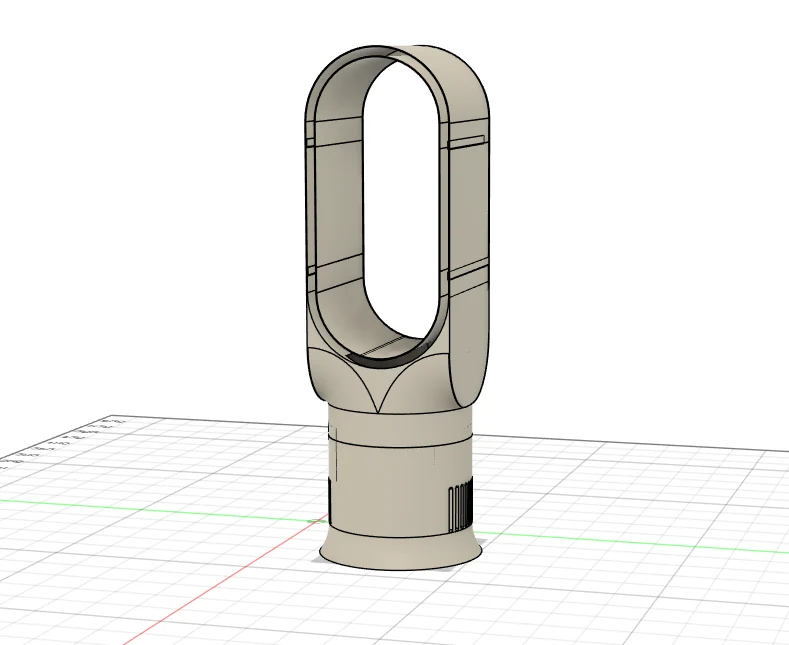

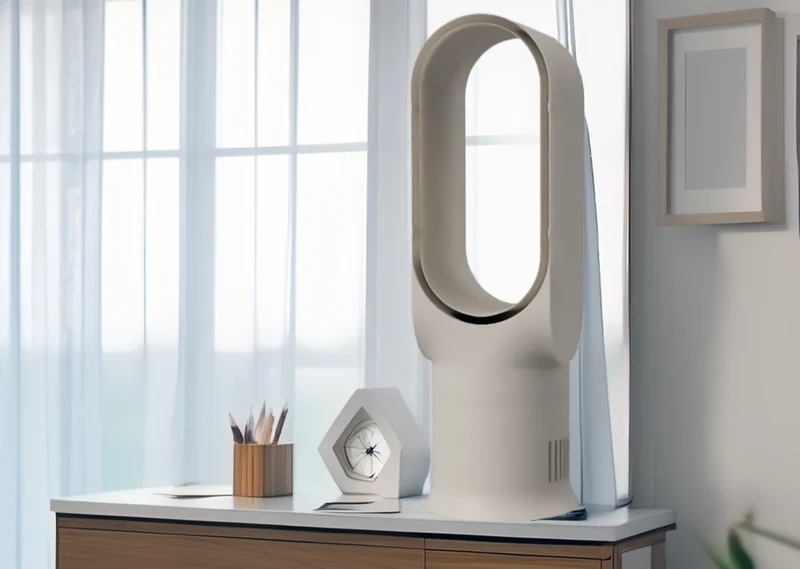

Функциональный и стильный безлопастной вентилятор, вдохновленный дизайном Дайсона. Полная конструкция имеет высоту 65 см и оснащена стандартным компьютерным вентилятором диаметром 120 мм. Питание осуществляется через кабель постоянного тока внутри резинового корпуса со встроенным разъемом ARK, что делает подключение простым и понятным. Верхнее кольцо воздушного потока состоит из четырех частей и образует непрерывный воздуховод гладкого современного вида.

Ключевые особенности:
общая высота: 65 см
используется стандартный компьютерный вентилятор размером 120х120 мм.
вход питания через разъем постоянного тока в резиновом корпусе с 2-контактным разъемом ARK
чистый, минималистичный дизайн, вдохновленный Дайсоном
гладкое кольцевое выпускное отверстие для воздушного потока — создает сфокусированный поток с легким эффектом Вентури и легким вовлечением воздуха
Сборка:

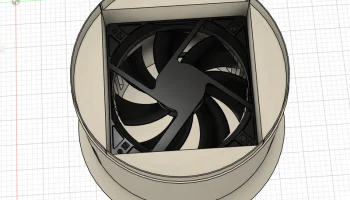

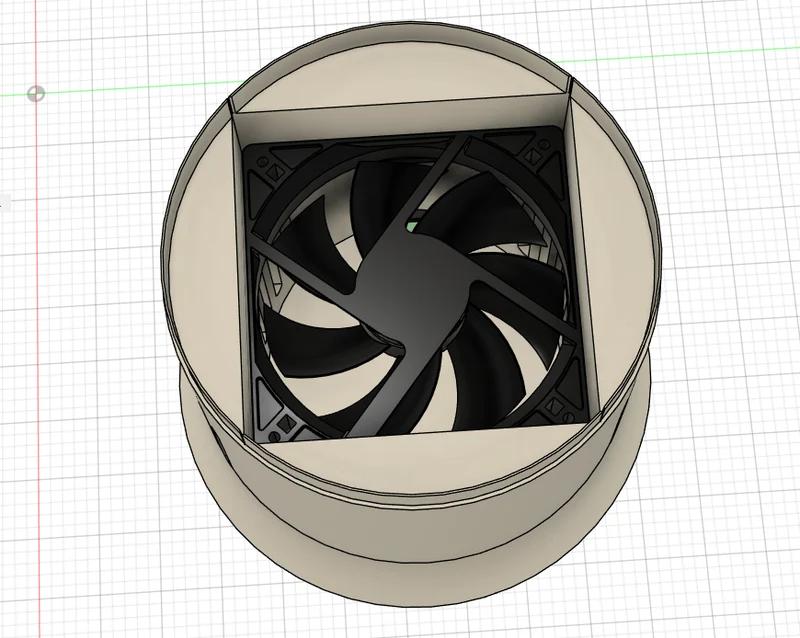

вентилятор диаметром 120 мм крепится к основанию винтами М5.
верхнее кольцо состоит из 4-х скрепляющихся между собой частей, склеенных суперклеем (цианакрилат)
после сборки верхнее кольцо плотно прилегает к основанию — дополнительные винты не требуются

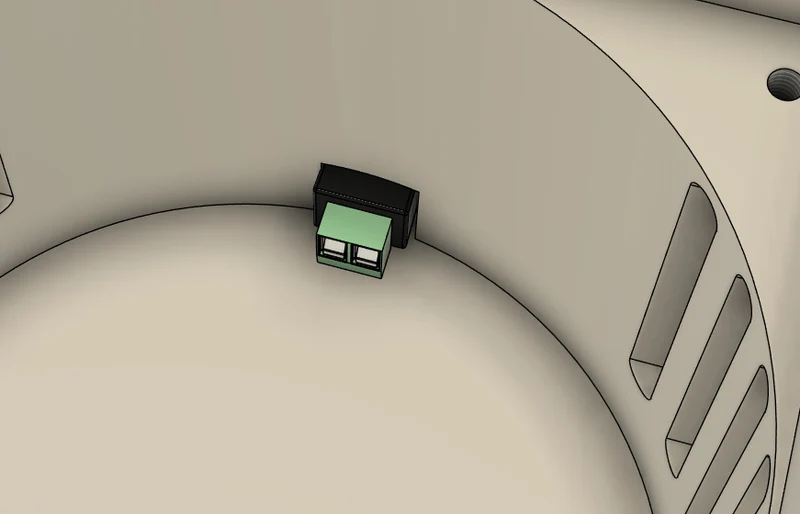

основание рассчитано на готовый кабель постоянного тока с резиновым корпусом и 2-контактным разъемом ARK.
3D-печать:
Рекомендуемые материалы: PETG или ASA (лучшая термостойкость, чем PLA).
высота слоя: 0,2 мм
заполнение: 20-30%
опоры: могут потребоваться в зависимости от ориентации, особенно для кольцевых частей
⚠ Примечания и контекст:

Это визуальная концепция, вдохновленная эстетикой безлопастных вентиляторов, а не копирующая технологию воздушного потока Dyson или ее эффективность.

В отличие от оригинальной конструкции Дайсона, в этой модели воздух проталкивается через щель на переднем крае кольца, а не через его внутреннюю часть. Воздушный поток движется вперед, а не по внутренней поверхности кольца. Тем не менее, этот направленный поток создает зону низкого давления перед кольцом, которая втягивает окружающий воздух через центр — аналогично эффекту Коанды или уносу, наблюдаемому в гидродинамике.

Таким образом, хотя внутренняя геометрия упрощена, кольцо по-прежнему формирует воздушный поток и втягивает окружающий воздух через центр. Наблюдать этот эффект можно с помощью благовонного дыма или световой ленты — они вытягиваются вперед.

Дальнейшее развитие:

Первоначальные испытания показали, что сам вентилятор играет гораздо большую роль, чем форма кольца. Некоторые вентиляторы создают сильную турбулентность и шум, тогда как другие работают тише и гораздо эффективнее. В настоящее время я жду появления нескольких новых типов вентиляторов, чтобы определить, какие аспекты дизайна имеют наибольшее значение.

Чтобы лучше понять поведение возд��шного потока, я также начал экспериментировать с флуоресцентными аэрозолями и ультрафиолетовым светом, которые помогают визуально отслеживать линии тока и зоны турбулентности.

Судя по этим исследованиям и тестам воздушного потока, предстоящая версия V2 может выглядеть совершенно иначе.

Спасибо!

Огромное спасибо сообществу Printables за отзывы в комментариях и личных сообщениях — они уже помогают формировать следующую версию этого проекта.

Эту модель следует рассматривать скорее как забавный эксперимент или декоративный гаджет, чем как серьезный прибор. Не будем относиться к этому слишком серьёзно — проект тоже не был таким серьёзным
