Блок направляющих ARRI 1/4-20 Pin-Lock NATO для CCM-1

Привет!

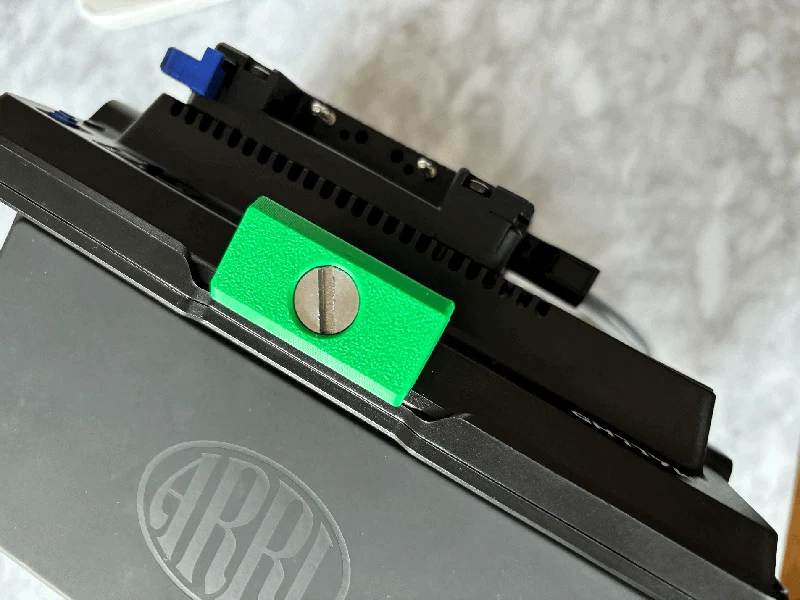

Это 38-миллиметровая направляющая НАТО, которую я создал с учетом нового монитора ARRI CCM-1. В настоящее время (ноябрь 2023 г.) аксессуаров для нового стандарта Pin-Lock ¼-20 нет, поэтому я решил смоделировать их.

Особенности:

38-мм рельс НАТО

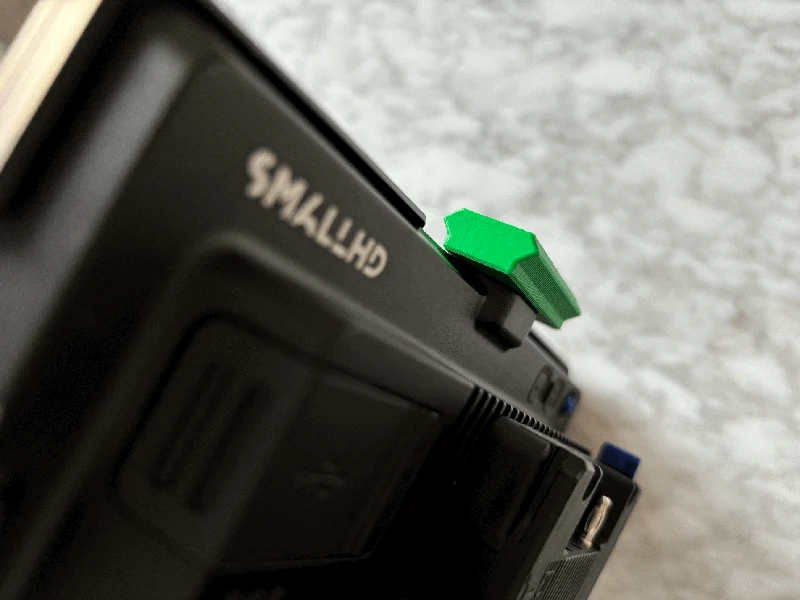

ARRI ¼-20 Pin-Lock (10,4 разнесенных штифта). НЕ совместимо с SmallHD

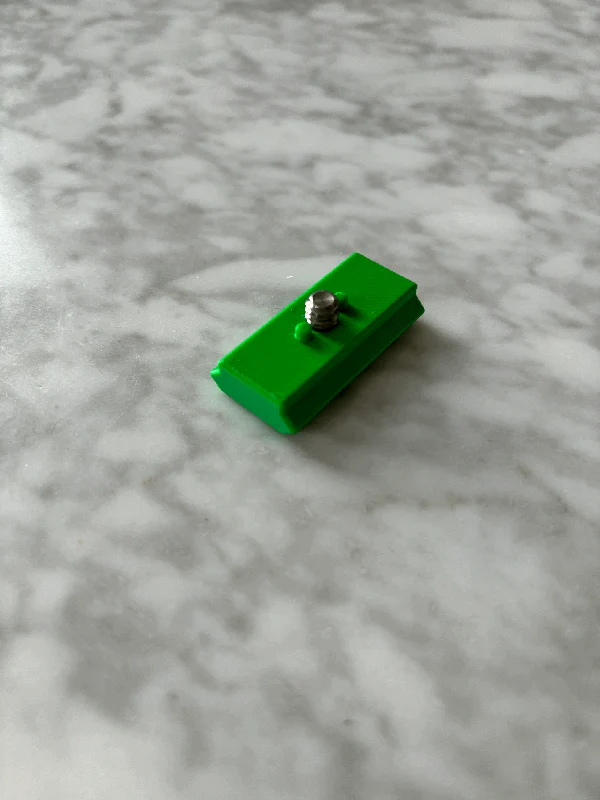

Резьбовое отверстие для фиксации винта

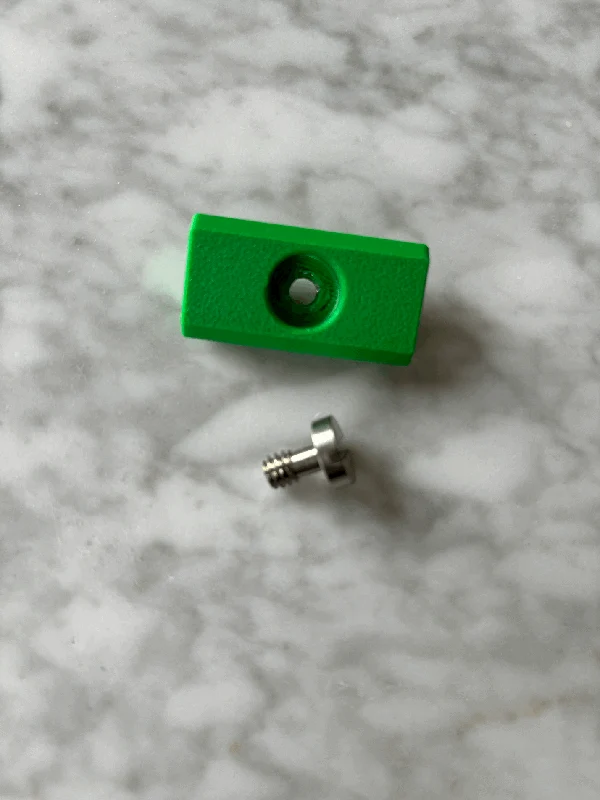

Эталонный винт: диаметр головки 11,8 мм. Плечо 5 мм. Нить 5 мм.

Настройки принтера: (на данный момент) с PLA, 3 стенки, запо��нение 15 %, на Bambu P1S.

Примечания. В ближайшее время я планирую печатать на PAHT-CF. Буду обновлять заметками и фотографиями.

Журнал изменений:

V3: Увеличен размер штифта на 3 мм. Укорочен общий корпус до 38 мм. Увеличенная ширина направляющей для уменьшения «проскальзывания» от большинства зажимов НАТО.
