Кулачковый замок для легкой веревки
Я собрал это вместе, чтобы облегчить подъем горизонтальной рамочной проволочной антенны с несколькими точками подъема. Целью кулачкового замка является упрощение многоэтапного процесса подъема в каждой точке подъема за счет исключения повторных развязок/привязок подъемного троса во время процесса подъема. Размер рассчитан так, чтобы его было удобно держать в руке. В настоящее время я не собираюсь уходить он крепится на длительный срок, до тех пор, пока проволока не будет поднята на желаемую конечную высоту. Размер шнура, используемый в проекте, составляет 3-6 мм, а первоначальная конструкция была протестирована только с небольшими нагрузками.
Хотя мое приложение было связано с любительским радио, кулачковый замок может иметь и другие применения, такие как свертывание оконных жалюзи и т. д., и его можно было установить на фиксированную поверхность.
Я печатал из PETG, используя несколько стенок (6) и верхний/нижний слои (6). Сборка осуществляется винтами М4. Я использовал винты со шляпкой диаметром 20 мм из нержавеющей стали, для оригинальной версии лучше подошли бы 18 мм.

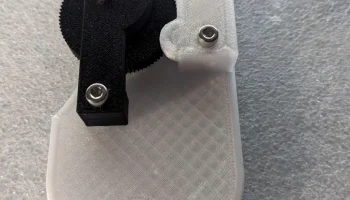

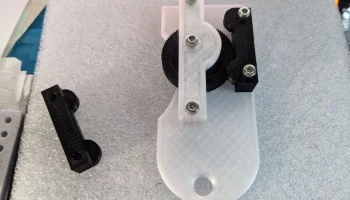

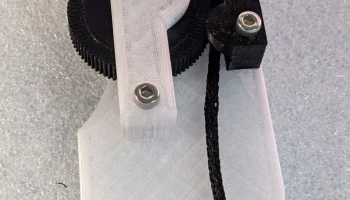

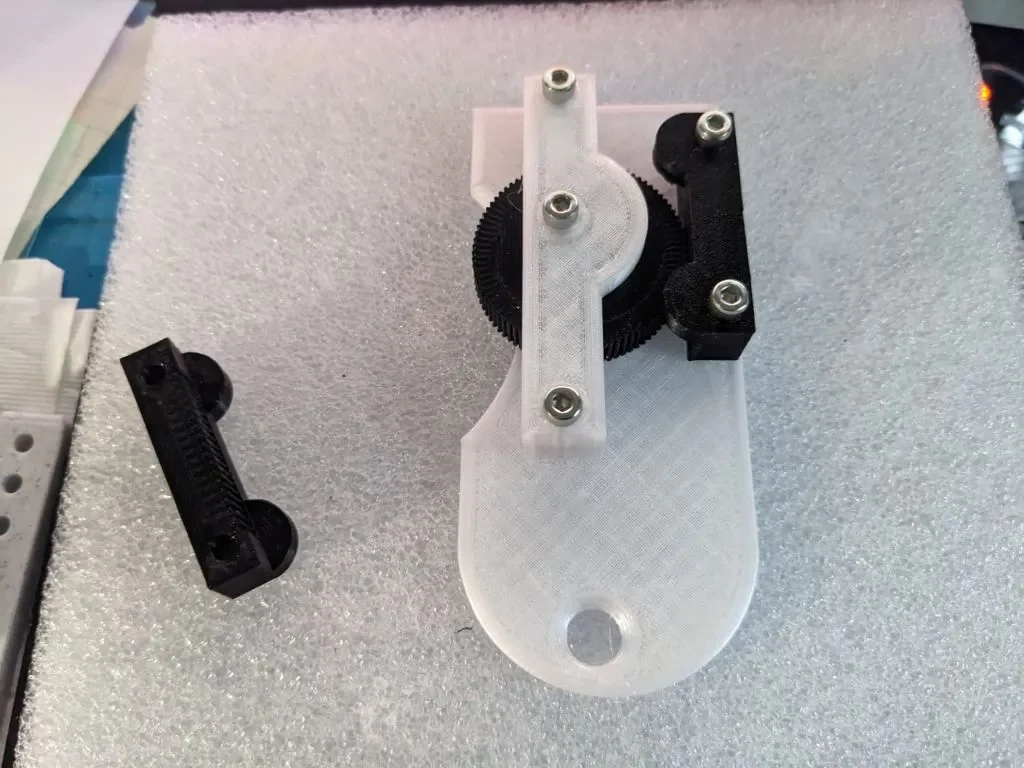

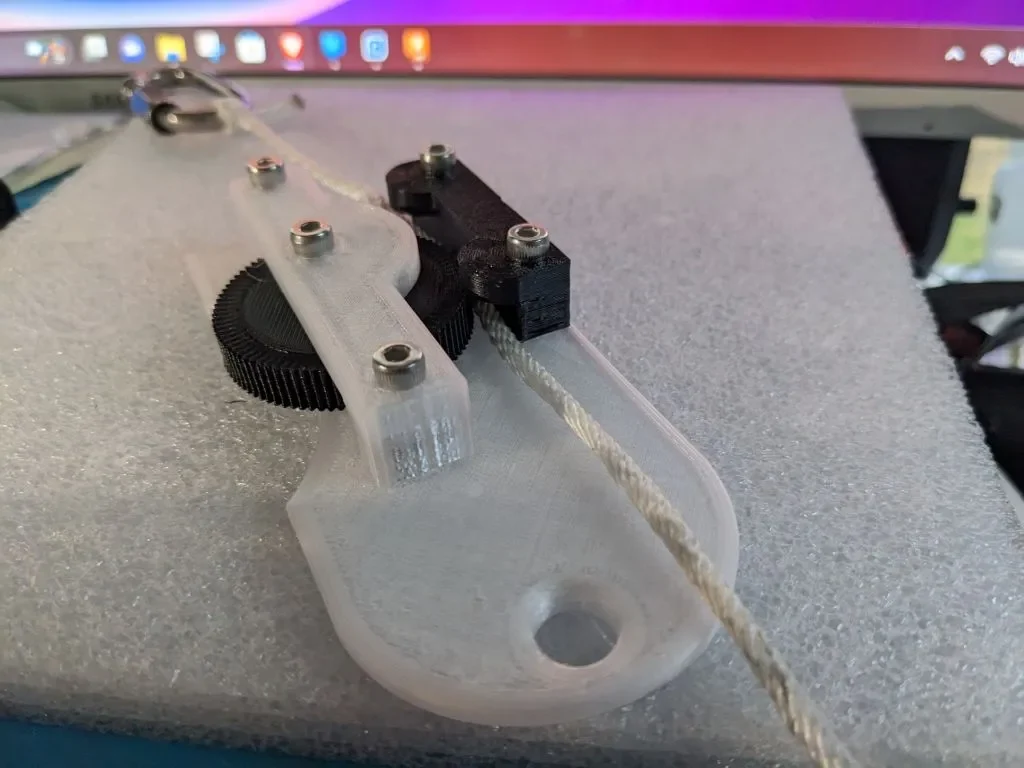

Кулачок предлагается в двух вариантах: с крупными зубьями и с мелкими зубьями. Наковальня предлагается как �� гладкой, так и в зубчатой версии. Информацию о сборке смотрите на изображениях, она не требует пояснений.

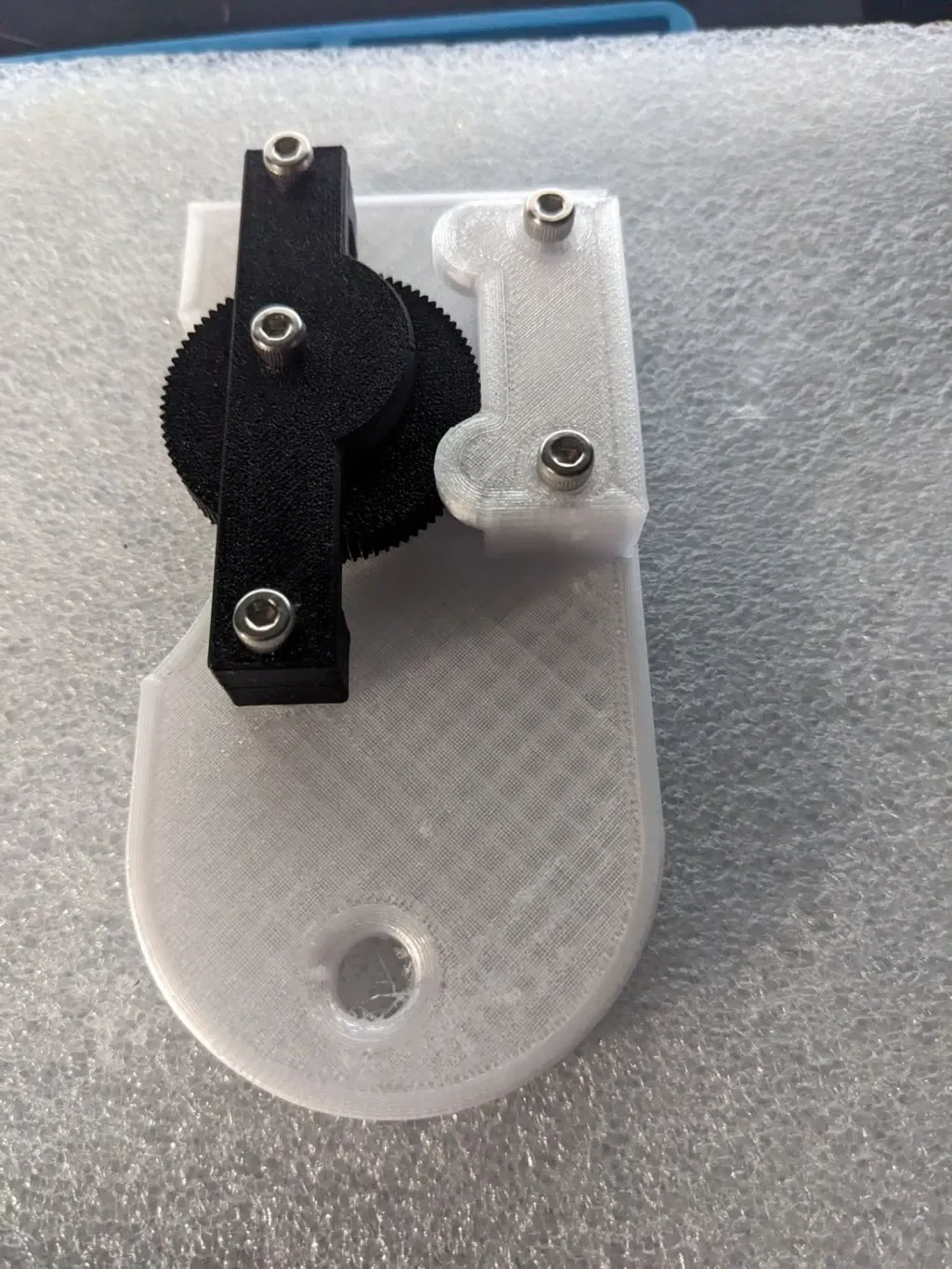

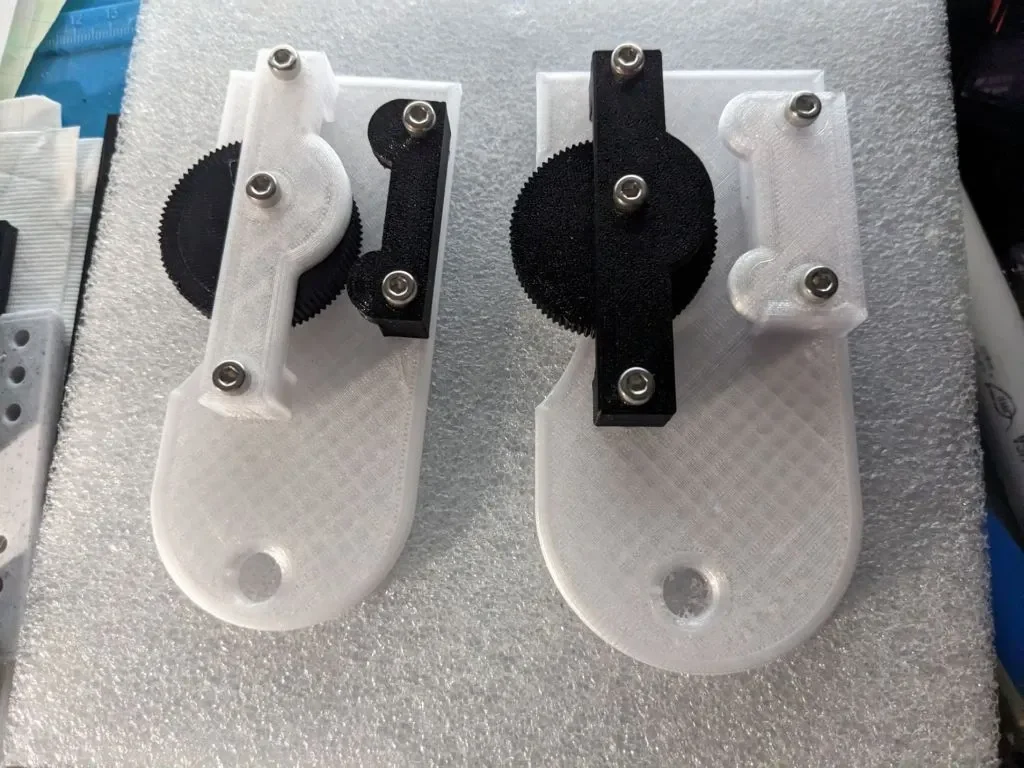

кулачковый замок 1 — оригинальная версия. Это будет самое короткое время печати.
cam lock 2 — более мощная версия, помогающая выдерживать большие нагрузки, вызывающие изгиб наковальни и чрезмерное вращение кулачка. Для этого потребуется больше материала, и печать займет больше времени.
Дополнительная заметка (12.04.2023):

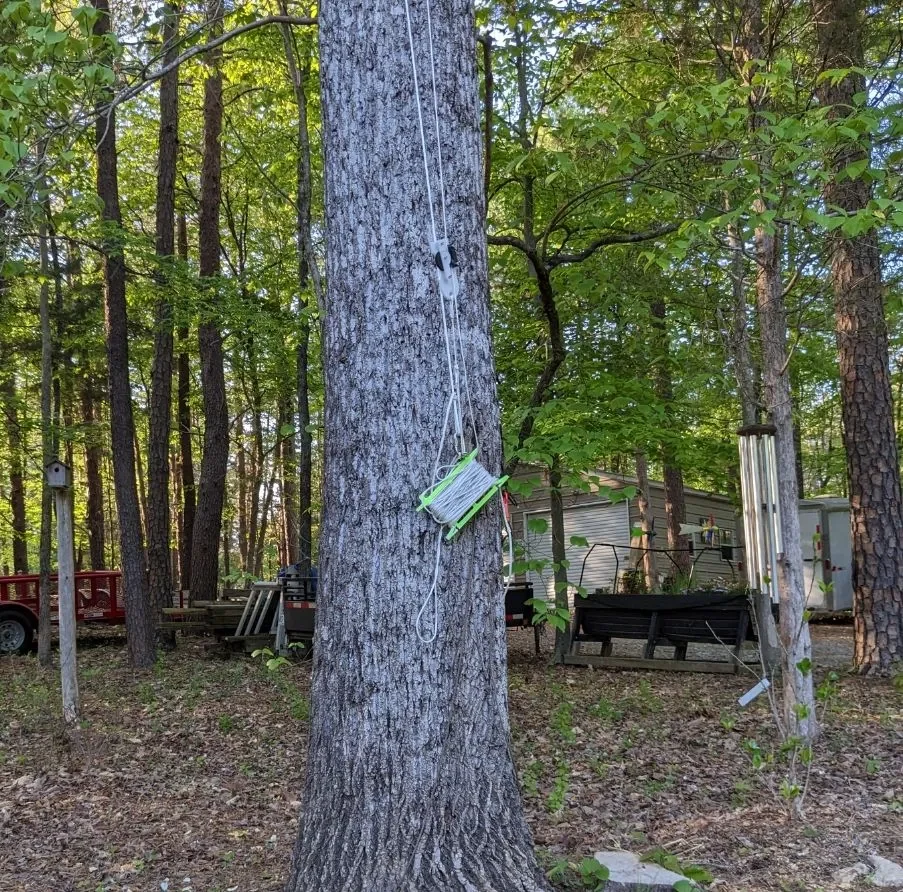

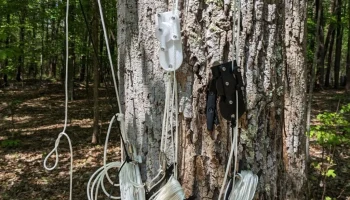

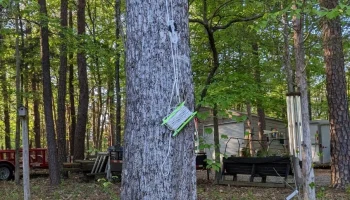

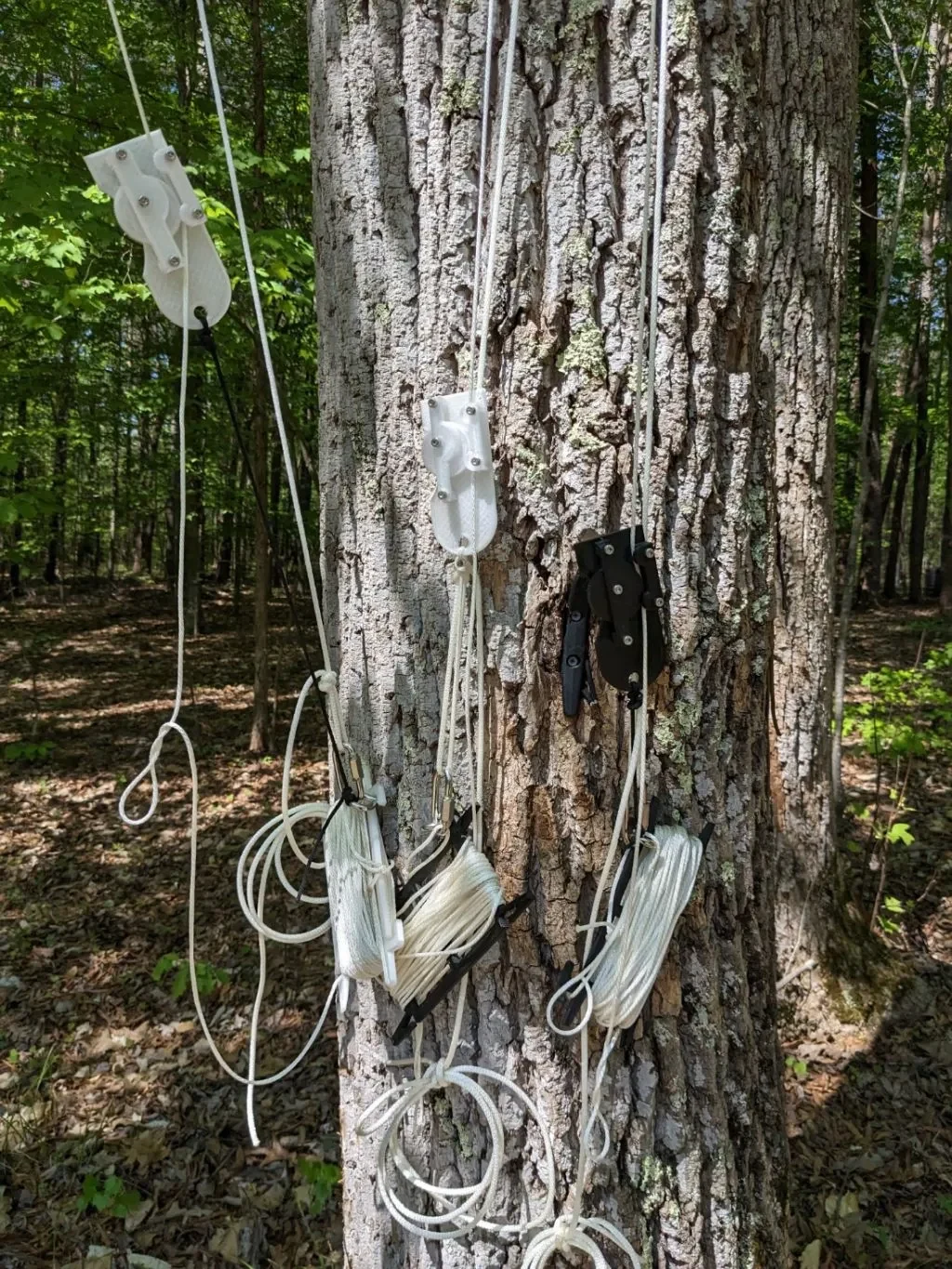

Сейчас я использовал 7 из них на 160-метровой полноволновой рамочной антенне (551 фут, провод 14AWG). Они хорошо сработали во время подъема петли и, вероятно, останутся на месте постоянно. В моих точках крепления петли используется подвесной шкив, который поддерживает тяговый трос. Имея в качес��ве нагрузки только вес троса и угловых шкивов, кулачковые замки вполне соответствуют своим возможностям. Угловые шкивы позволяют легко перемещать трос, если ветер вызывает перемещение деревьев. Угловые шкивы находятся здесь:
https://www.printables.com/model/437051-wire-antenna-corner-pulleys-3-inch
https://www.printables.com/model/523547-wire-antenna-corner-pulley-4-inch
