Радиальный блок Celestron C8 (Losmandy --> Vixen)

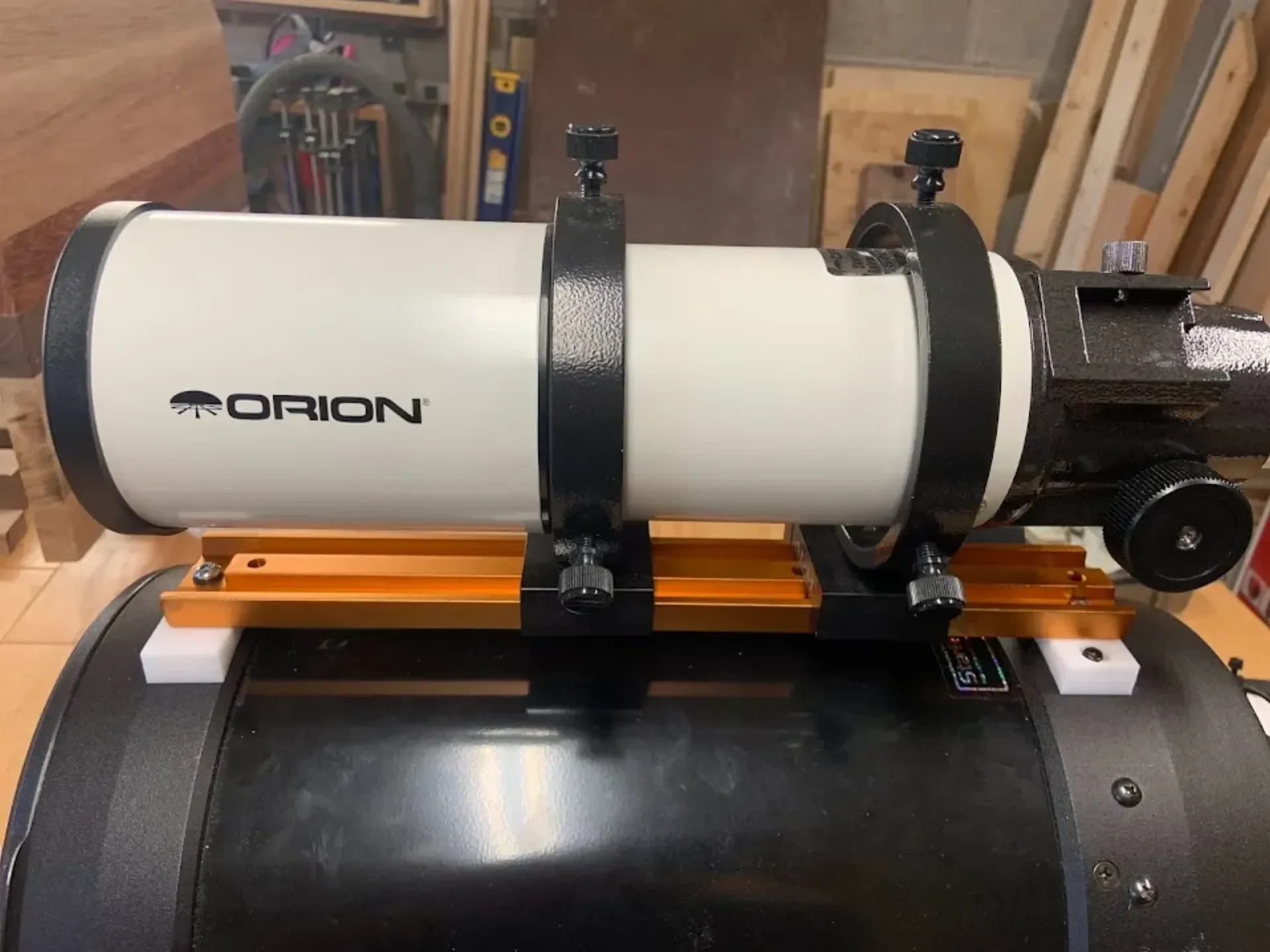

Этот набор радиусных блоков позволяет прикрепить узкую планку типа «ласточкин хвост» (например, Vixen / Vixen) CG-5) к точкам крепления Losmandy на Celestron C8. Это полезно, если вы хотите (1) прикрепить C8 к креплению с помощью планки Vixen, И (2) прикрепить вторую планку Vixen к C8 для крепления рефрактора или другого приспособления.

Характеристики подходят для моего C8 (около 10 лет). Крепежные винты Losmandy представляют собой один винт № 10-24 на одном конце и пару винтов № 8-32 на другом (пара разделена на 46 мм по горизонтали). Я не знаю, верно ли это для всех различных итераций C8, поэтому сначала измерьте! Я включил файлы FreeCAD, если вам нужно внести изменения.

Есть две части:

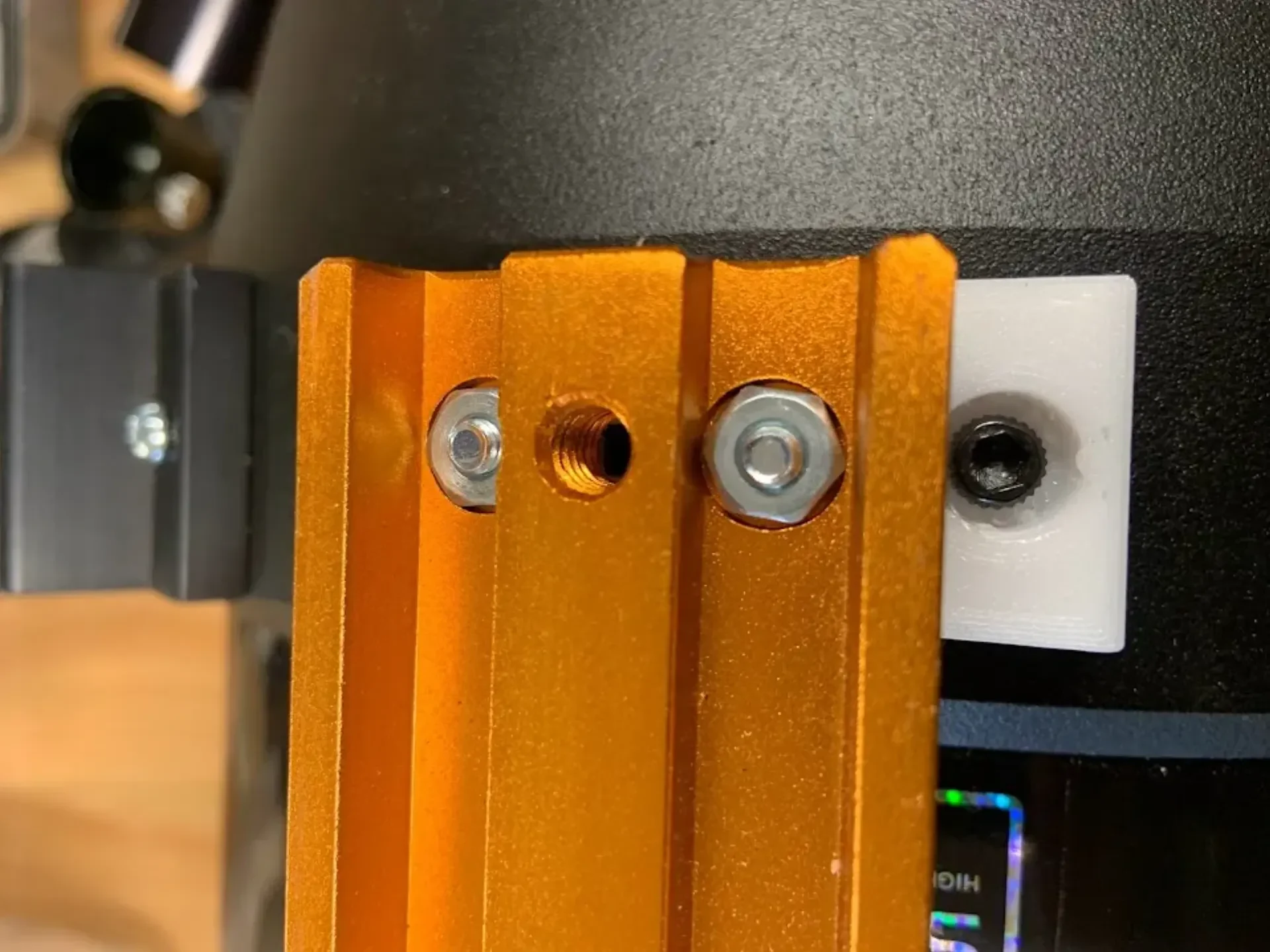

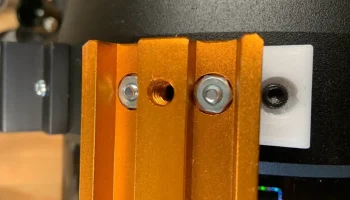

Часть 1: Радиусный блок, который соединяется с C8 с помощью пары крепежных винтов № 8-32.

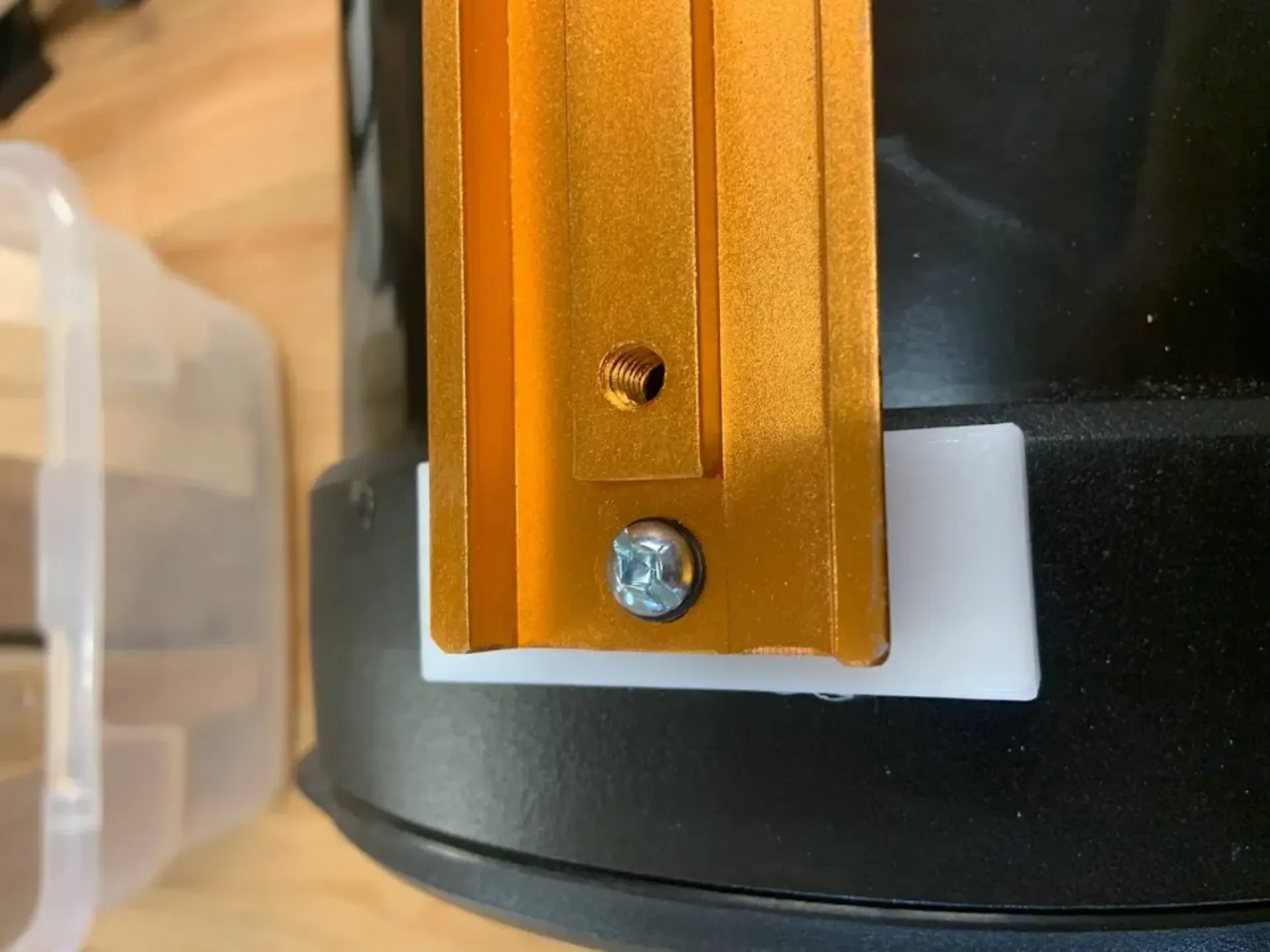

Часть 2: Радиусный блок, который соединяется с C8 с помощью одного винта № 10-24.

Необходимые детали:
4 x 5/8" винта #8-32 (2 винта для соединения стержня Vixen с радиусным блоком, 2 винта для соединения радиусного блока с C8. В качестве альтернативы вы можете использовать оригинальные болты с шестигранной головкой, которые идут в комплекте с ласточкиным хвостом)
2 гайки №8-32 (для соединения стержня Vixen с радиусным блоком)
1 x 1 дюйм #10-24 крепежный винт (для соединения радиусной планки с C8).
