Rain gauge

Распечатайте свой собственный дождемер для измерения количества осадков. Добавьте какой-нибудь микроконтроллер, например Arduino или ESP, и вы сможете собирать и составлять графики ежедневного количества осадков в системе домашней автоматизации, такой как OpenHAB или HomeAssisstant.

Описание

Есть три варианта, как его использовать:

поместите микроконтроллер внутри банки во внутреннюю коробку или

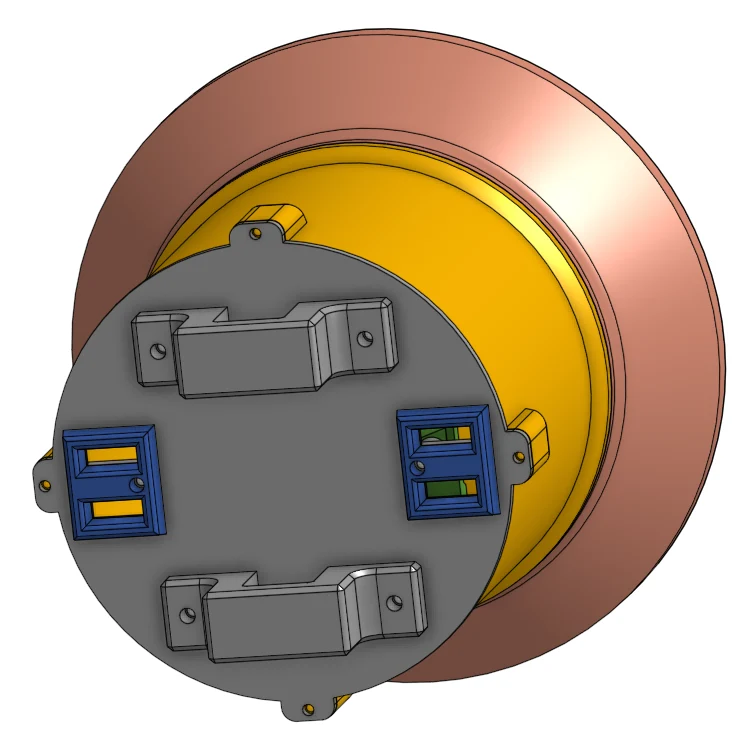

поместите микроконтроллер во внешнюю коробку под дождемером или
просто используйте проводку от геркона к микроконтроллеру в более доступном месте

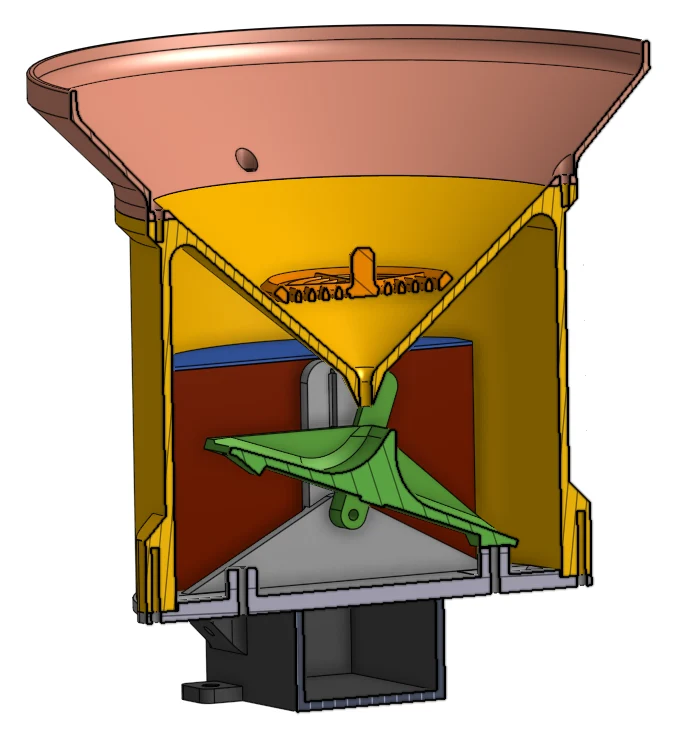

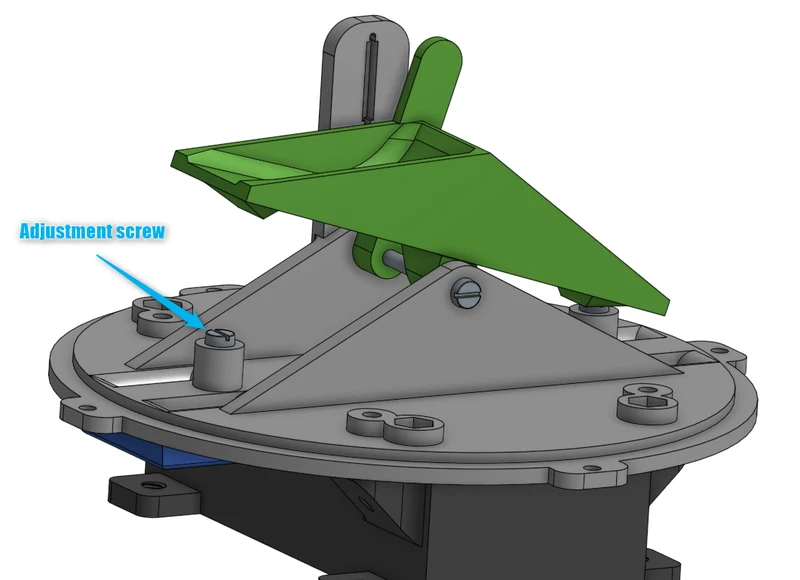

Для подсчета импульсов используйте круглый магнит 5х2 мм вместе с магнитным герконом. Один импульс геркона равен 0,2 мм осадков. Количество можно немного отрегулировать с помощью регулировочных винтов под ковшом (см. рисунок).

Советы по печати

Все предназначено для печати без подставок. Для более крупных деталей я рекомендую использовать сопло диаметром 0,6 мм. Я напечатал все PETG, а затем покрасил серой краской, устойчивой к ультрафиолетовому излучению.

ведро — принт сбоку с магнитным держателем
банка — распечатать вверх ногами
Сборка

Прикрутите банку с верхним кольцом четырьмя винтами М3х6 или М3х8. Приклейте магнит к ведру, подсоедините геркон (будьте осторожны, не затормозите его) и проверьте, может ли ведро двигаться плавно и генерирует ли переключатель правильные импульсы.

В конце прикрутите банку к основанию четырьмя винтами M3x8.

Не забудьте положить в банку сито, чтобы не забить маленькое отверстие листьями или насекомыми.
