Двойные ручки для дверцы холодильника Clicky-Clack
Введение
Поскольку я обнаружил, что в оригинальной дверце холодильника Clicky Clacky от whopping_Voron отсутствует уплотнение по всей длине рамы принтера, я создал этот мод, который разделяет ручку на две меньшие части, а также уменьшает расстояние между дверью и рамкой на 0,5 мм (чтобы немного сжать пенопластовую ленту).

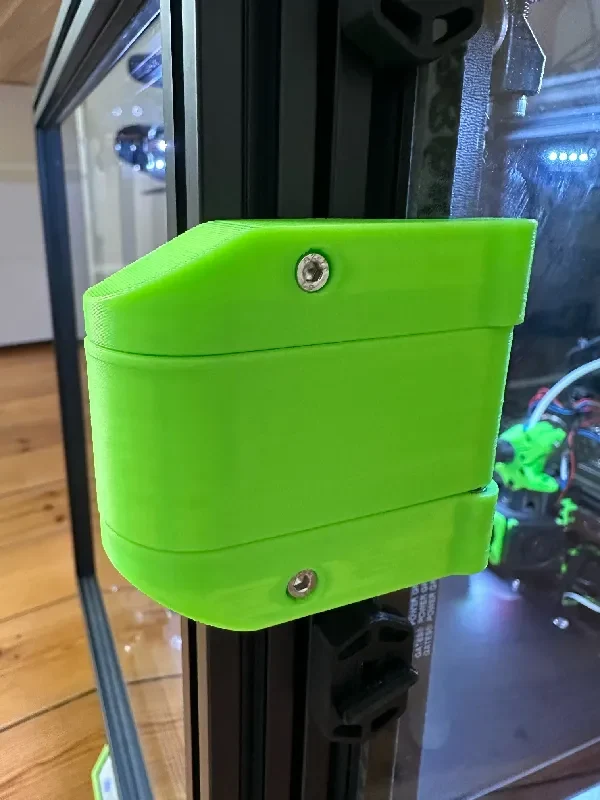

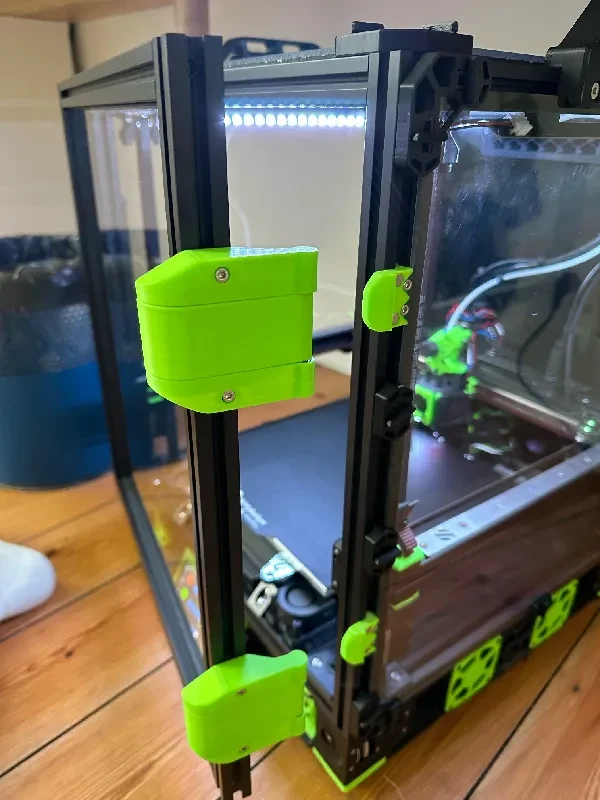

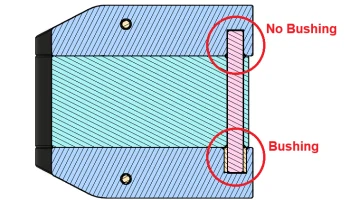

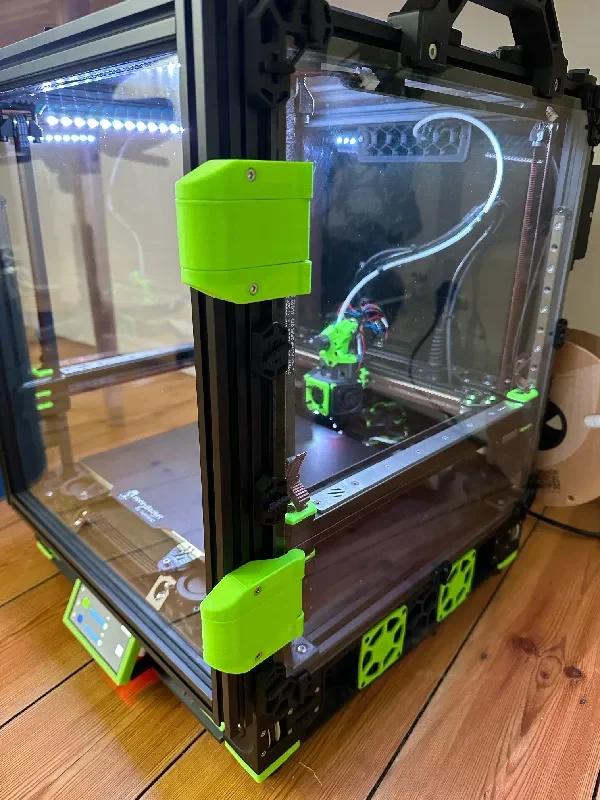

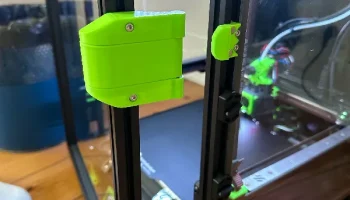

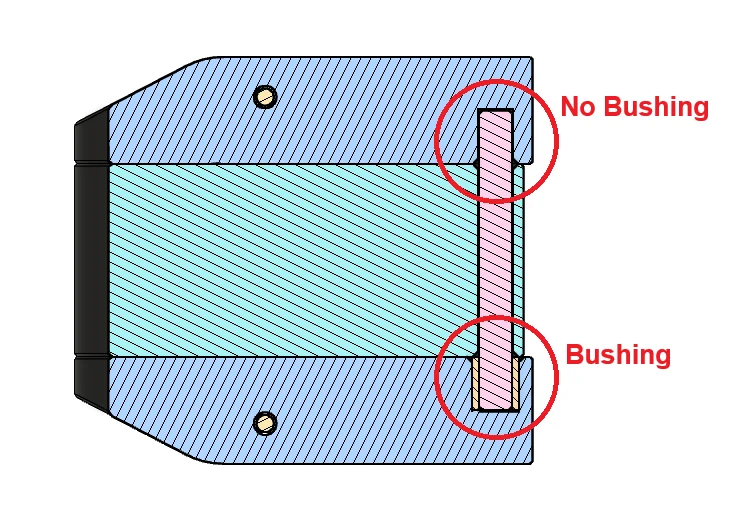

Этот мод можно реализовать, повторно используя оригинальные детали (штифты, втулки, болты, магниты и т. д.), разделив два установочных штифта из оригинальной ручки на две отдельные ручки, а также используя только один M3x20 для каждого шарнира ручки. В исходной ручке используются две втулки M5x7x8 для установочных штифтов, однако, поскольку новая ручка теперь разделена на две части, необходимы/рекомендуются две дополнительные втулки, чтобы верхний/нижний шарнир ручки обеих ручек имел втулки. Однако также можно использовать только одну втулку на ручку, комбинируя верхнюю/нижнюю петлю ручки с втулками или без них, как показано на изображении ниже.
Однако для работы мода необходимо наличие некоторого дополнительного оборудования, которое очень распространено и не должно быть проблемой для большинства. Это дополнительное оборудование:
4 х М3х8 ШКС
4 магнита Ø6x3
2x Т-образные гайки M3 или вкатные
Как уже говорилось выше, я настоятельно рекомендую приобрести по 2 дополнительные втулки М5х7х8 для всех частей ручек.
Параметры печати
Все файлы STL должны быть правильно расположены и не требовать поддержки при печати. Детали должны быть достаточно прочными, поэтому предлагаю печатать их со стандартными настройками Voron, а именно:
4 стены
5 верхних/нижних слоев
40% заполнение
высота 0,2 мм
ширина 0,4 мм
нет поддержки
Сборка
Сборка этой модификации практически идентична оригиналу, но с меньшим количеством отдельных этапов. Собранные блоки можно просмотреть в прилагаемом файле CAD (файл .step) и использовать в качестве дополнительного руководства по сборке. При установке магнитов рекомендуется использовать немного клея, чтобы они оставались на месте в течение долгого времени. НЕОБХОДИМО УСТАНАВЛИВАТЬ МАГНИТЫ С ПРАВИЛЬНОЙ ПОЛЯРНОСТЬЮ, ЧТОБЫ ОНИ ВСЕГДА ПРИТЯГИВАЛИ ДРУГ ДРУГА!!
петли
Сборка петель идентична оригинальной двери Clicky-Clacky, и ее можно прочитать на GitHub здесь.
Ручки и защелка — подготовка
Ручки собрать немного проще, чем оригинал, но это нужно сделать дважды, поскольку этот мод разделяет исходную ручку на две части. Начните с вставки магнита Ø6x3 и втулки (если используется) в шарнир ручки сверху/снизу, как показано ниже.
После этого среднюю часть ручки можно собрать, вставив четыре магнита Ø6x3 и вкрутив в пластик два болта M3x8, как показано ниже. Будьте осторожны и не закручивайте болты слишком сильно, так как они ввинчиваются только в пластик.
Затем ручку можно собрать, вставив в нее установочный штифт Ø5x45 и надвинув верхние/нижние петли ручки, как показано на изображении ниже. Благодаря магнитам вся ручка в сборе должна хорошо соединяться друг с другом!
Наконец, защелку можно собрать, вставив в нее два магнита Ø6x3, как показано на изображении ниже.
Повторите вышеописанное еще раз для второй ручки.
Установка ручек на принтер
Теперь, когда ручки собраны, а защелка с магнитами подготовлена, пришло время установить ручки на принтер. Это ��елается аналогично оригинальной Clicky-Clacky Door, поэтому, если следующее руководство сбивает с толку, я предлагаю посмотреть некоторые доступные видеоролики на YouTube об оригинальной установке Clicky-Clacky Fridge Door.
Начните сверху, прикрепив защелку к раме принтера с помощью двух SHCS M3x8 и Т-образной гайки/вкатной M3. Затем узел ручки можно установить на дверцу холодильника, закрепив его с помощью M3x20 SHCS и Т-образной гайки/вкатной M3 в верхней/нижней шарнирной ручке, как показано на рисунке ниже.
