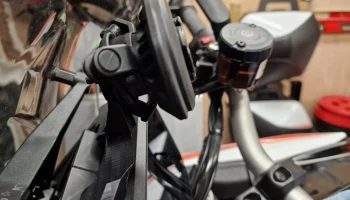

Крепление KTM 1290 Super Duke GT Quad Lock (обновлено)

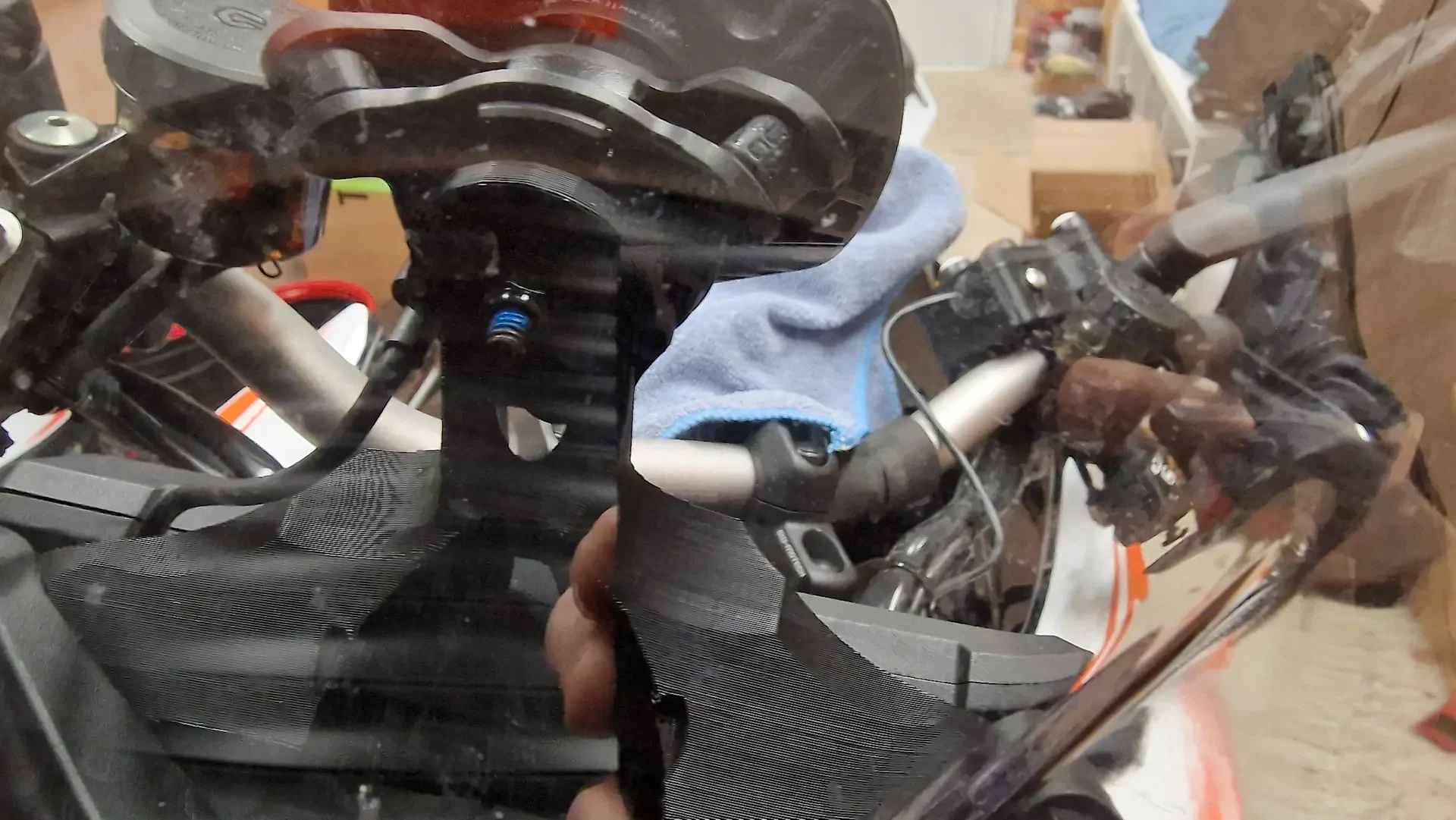

В моем случае при установке я обнаружил, что оригинальные винты дисплея KTM слишком короткие, и поэтому заменил их на гнездо M5 x 12 мм. Винты-кнопки с фланцами (ISO 738002) из нержавеющей стали (A2) от Accu, а также плоские шайбы размером 5,3 x 10 x 1 мм из резины TPR для большей безопасности.

Мой из PLA, так как у меня не было PETG, но да, я рекомендую PETG, поскольку он предназначен для использования на открытом воздухе и вызывает изрядную вибрацию. Заполнение 30 % или что вам нравится, я выбрал высоту слоя 0,3 мм.

ОБНОВЛЕНИЕ, ноябрь 2024 г.:
— Последняя версия (v5) имеет слегка обновленное крепление Quad Lock, которое лучше предотвращает вращение при использовании демпфера вибраций. Также было заполнено множество случайных дыр из оригинальной модели.

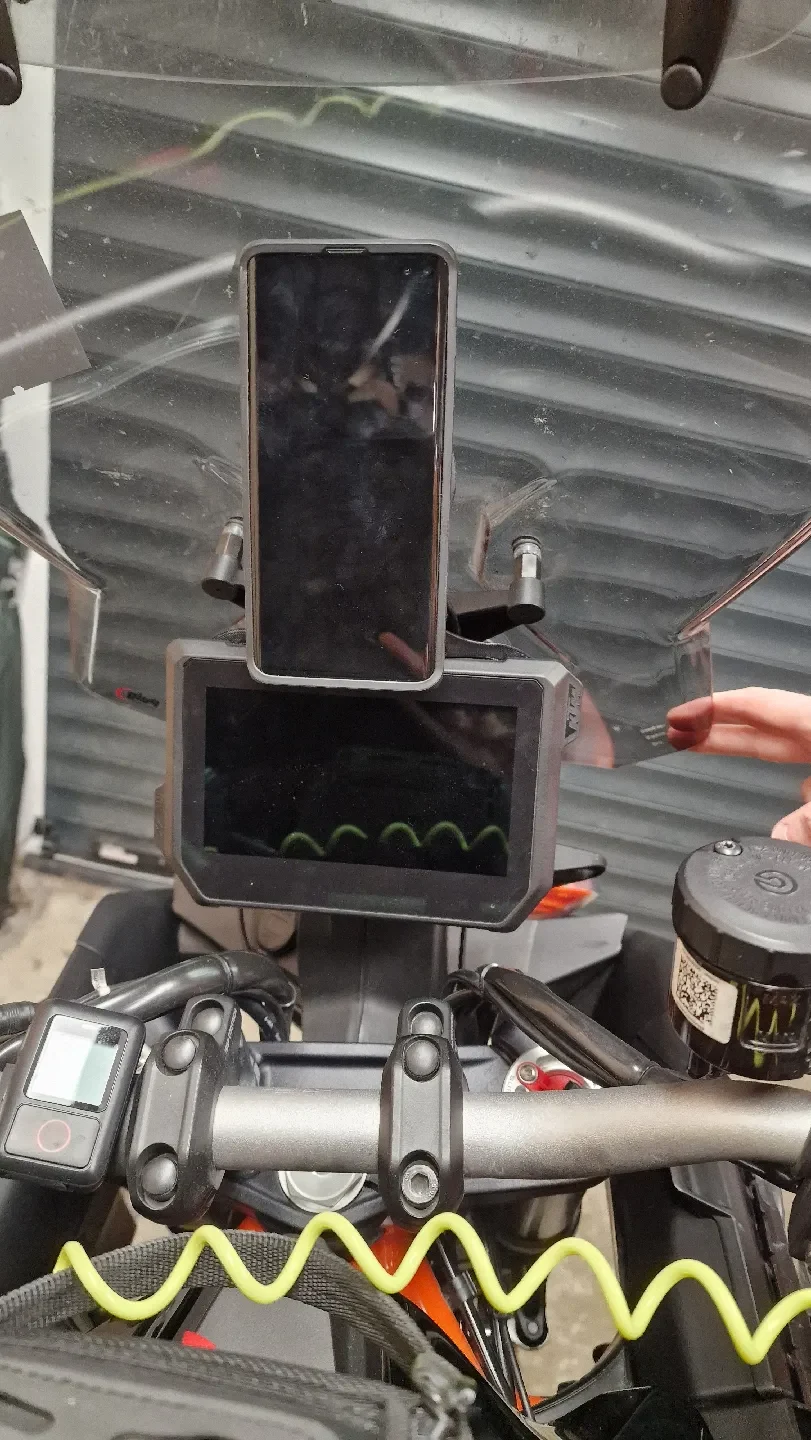

— В этой новой версии крепление также немного приподнято, чтобы телефон мог работать в портретной ориентации без слишком большого перекрытия TFT. Телефон на изображении — S10+, высота которого составляет 149,9 мм.

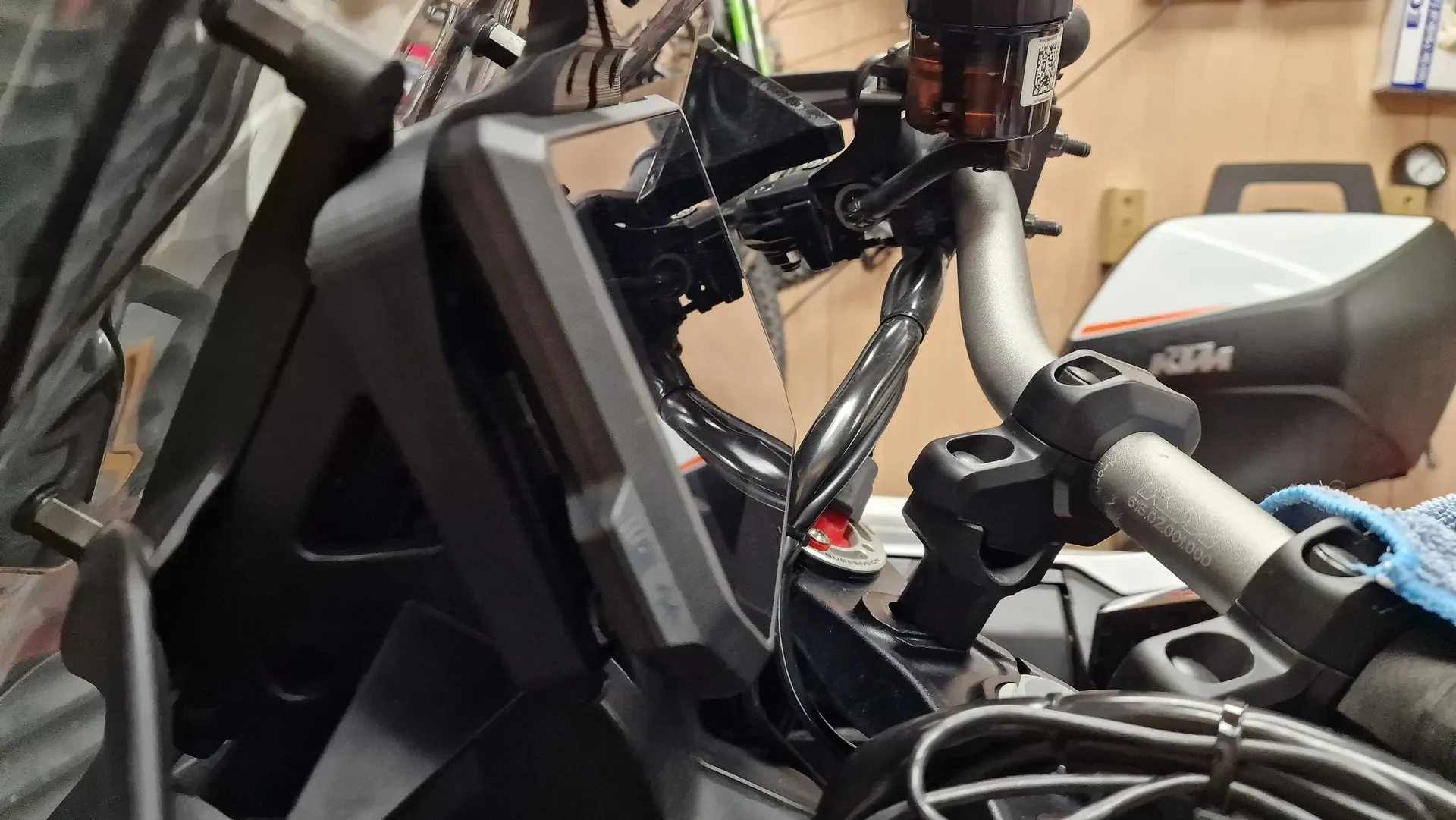

— Примечание. Я использую свой экран с проставкой толщиной 5 мм на верхних креплениях, и это туристический экран Puig, поэтому вам, возможно, придется принять это во внимание, чтобы избежать трения.

ОБНОВЛЕНИЕ, сентябрь 2025 г.:

Примерно через 6000 миль крепление сломалось в слабых местах между пластиной, на которую мы монтируем Quadlock, и основной опорой. Я проведу рефакторинг, чтобы усилить это. Ожидайте обновления!
