Введение

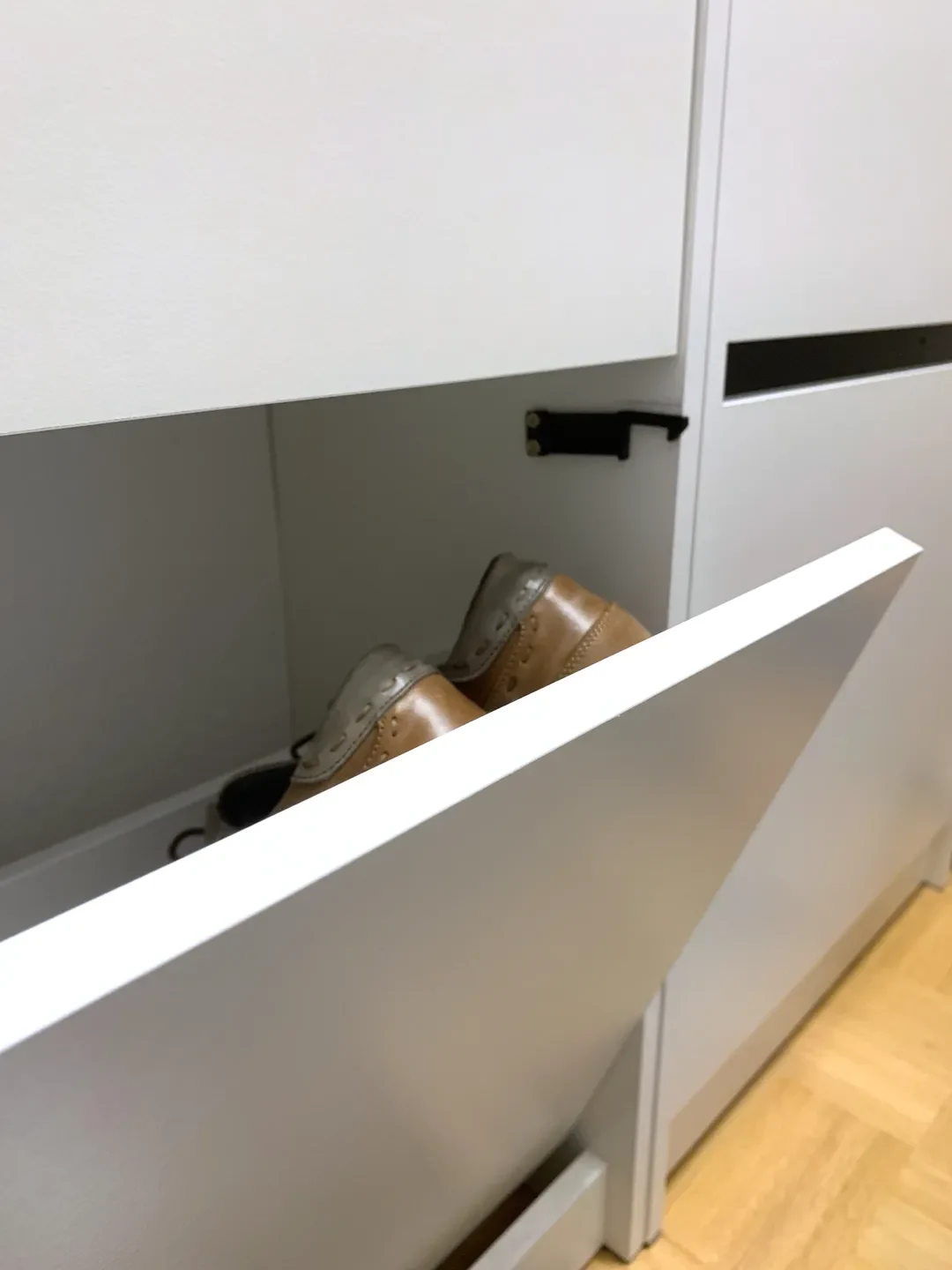

Итак, прикрепив обувной шкаф Ikea Bissa к стене, нашему ребенку, по крайней мере, не грозит опасность быть раздавленным, но он все равно может быть удивлен внезапным открытием двери. После многих итераций у меня получилось вот что. Защелкой можно легко управлять одной рукой, подталкивая защелку вверх большим пальцем. Он симметричен и поэтому может быть установлен слева или справа от шкафа. Он крепится с помощью пары винтов 3x15 мм или 3,5x15 мм.

Дизайн

Дизайн простой, но для его реализации потребовалось несколько итераций. Начнем с весны. Я протестировал PETG различной толщины и увидел, что с увеличением толщины необходимо удлинять пружину, чтобы она оставалась в линейном диапазоне для заданного отклонения. PETG довольно скоро попадет в диапазон, в котором прогиб будет постоянным или даже в некоторых местах пружина станет истонченной, что приведет к поломке. Не имея под рукой модного материала, пришлось с этим смириться и отрегулировать пружину. Поэтому были введены несколько тонких пружинных листьев, обеспечивающие необходимый ход от 5 до 10 мм, обеспечивая при этом достаточную силу, чтобы остановить ребенка. Кроме того, уязвимые начала и концы пружин были закруглены радиусом 0,5 мм. Длина пружины 40 мм для экструзии 1,67 мм (т. е. 4 линии 0,45 x 0,2 мм), похоже, работала для отклонения 10 мм. В качестве приятного побочного эффекта мы получаем приятное для глаз почти линейное движение крючка. :-)

Смотрим на крючок. Сначала я начал с угла крюка 90 градусов. Но вскоре выяснилось, что это плохо, поскольку при натяжении крючка на крючок будет оказываться усилие, выгибающее его наружу. Тогда наш красивый крючок на 90 градусов раскроется примерно на 100 градусов и, следовательно, соскользнет и отпустит тягу. Я исправил это двумя изменениями. Сначала я уменьшил угол крюка до 80 градусов, чтобы обеспечить некоторый изгиб перед поломкой. Во-вторых, пружины наклонены на 5 градусов вниз по направлению к винтам. При этом, когда крюк вытягивается наружу, на него также действует направленная вниз сила пружины, еще сильнее фиксируя его на месте. Весьма приятным дополнением является то, что крючок также будет подниматься вверх, когда его толкают внутрь, что облегчает закрытие.

Монтаж

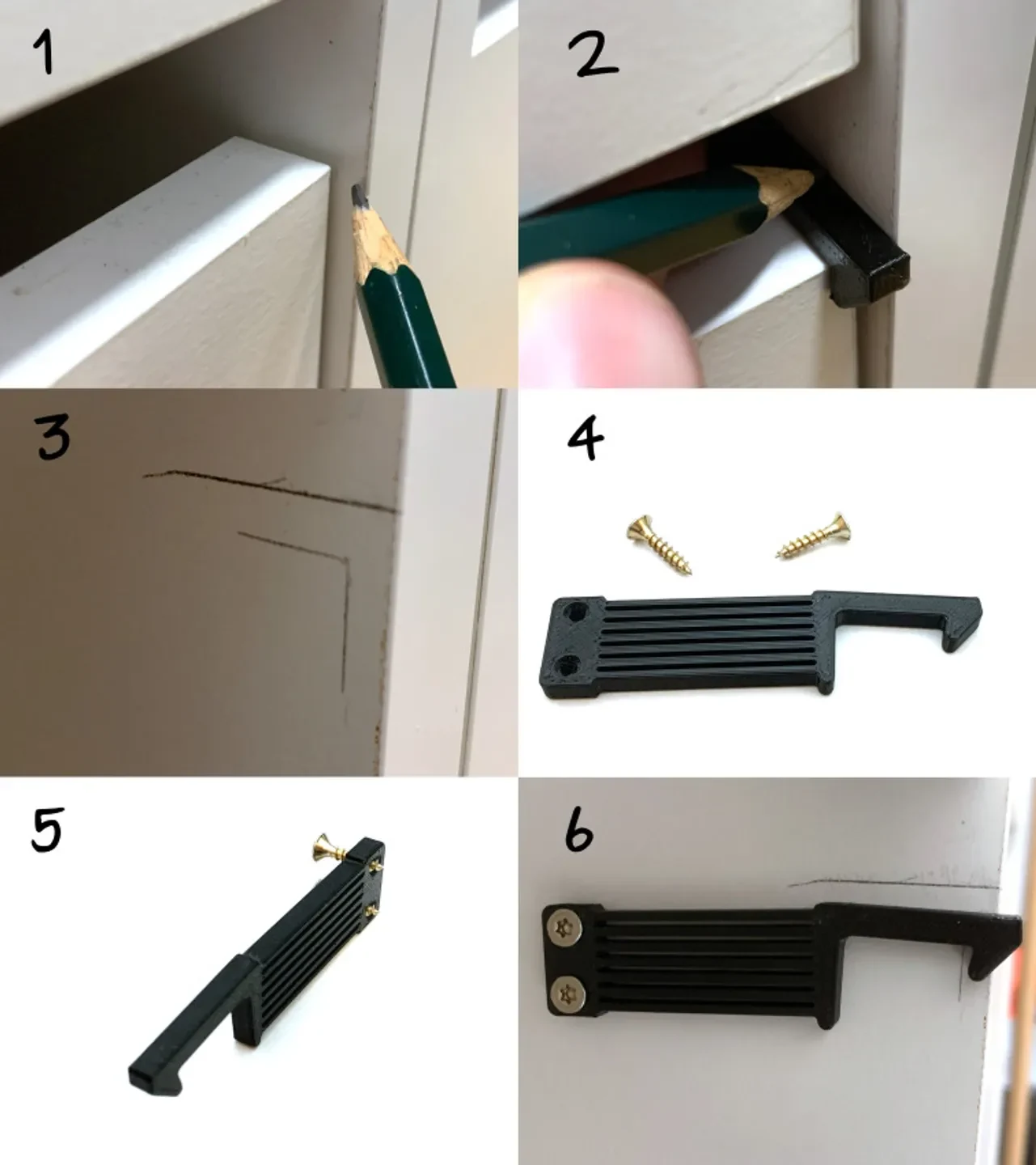

Сначала карандашом нарисуйте положение двери.
Затем поместите защелку на дверь и нарисуйте линию сверху.
Окончательный рисунок
Теперь вставьте в отверстия несколько шурупов 3x15 мм или 3,5x15 мм так, чтобы только кончики находились над поверхностью.
Если вы используете 3,5 мм, они вгрызаются в пластик, что упрощает задачу.

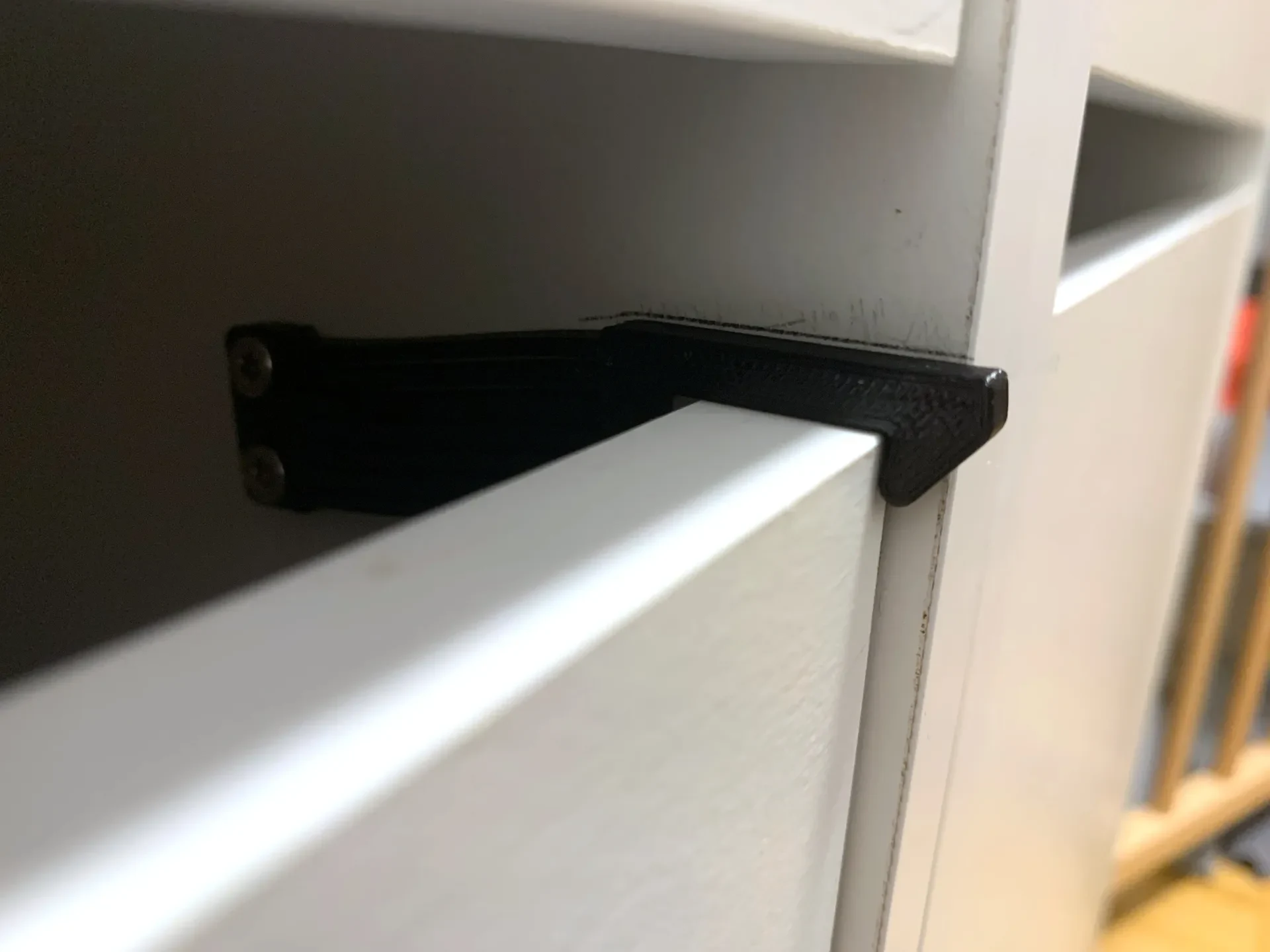

Теперь удерживайте защелку на месте. Оставьте зазор от 2 до 3 мм снаружи двери, чтобы крючок мог свободно перемещаться вверх и вниз. Затем переместите его параллельно линии, которую вы нарисовали сверху, так, чтобы она находилась примерно на 3 мм ниже нее, чтобы предварительно натянуть пружину. Используйте небольшой мо��оток, чтобы постучать по винтам, чтобы они зафиксировались на твердой поверхности шкафа. Начните затягивать кулачковый винт. Когда она пройдет треть пути, проверьте положение двери. Если это неудовлетворительно, надавите в нужном направлении. Благодаря этому вы можете отрегулировать последние полмиллиметра.
Печать

Печать с качеством PETG 0,2 мм. Я использовал Prusament PETG.

Обратите внимание, что ширина пружин установлена ​​на 1,67 мм, то есть оптимально для получения 4 линий с высотой слоя 0,2 мм и стандартной шириной линии 0,45 мм. Я получил это из слайсера Prusa «Слои и периметры» → «Горизонтальные оболочки».

Наполнение не столь важно. Я рекомендую 20% прямых линий.

Юбка: минимальное количество петель = 3; высота = 1; При этом первый кусочек PETG просто высыпается на печатную платформу и тем самым сделает первый слой намного более ровным. Я рекомендую 3 петли, так как это довольно маленькая модель. В противном случае до начала изготовления деталей сбрасывается недостаточное количество ПЭТГ.

Рекомендация по печатной плат��орме: стальной лист с порошковым покрытием и клеевым карандашом. Обычно я просто наношу на перемычку световую линию длиной от 5 до 10 см.
