Дистанционный блок для лобзика Bosch

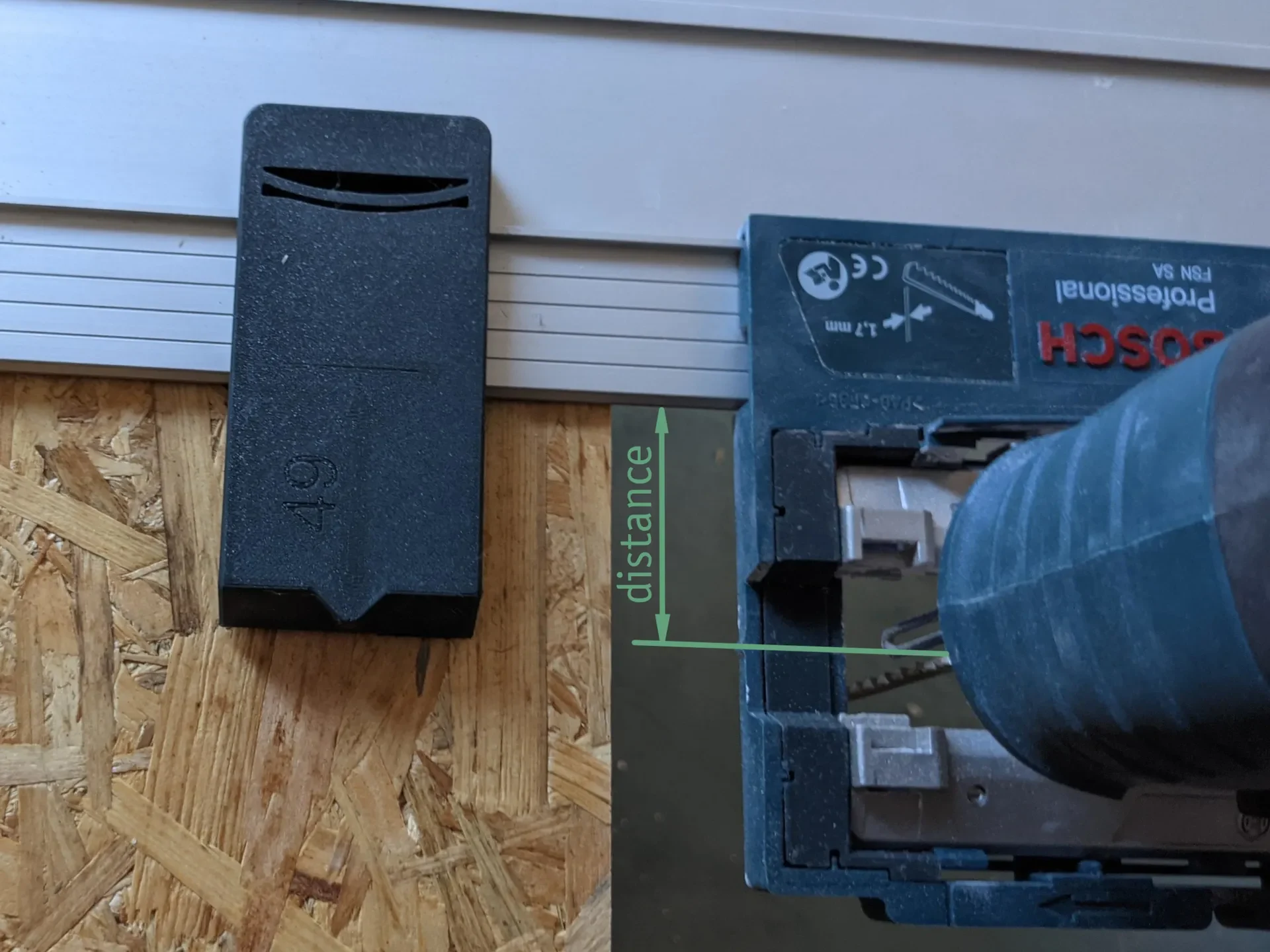

При использовании направляющей Bosch (Bosch FSN) вместе с лобзиком всегда необходимо учитывать расстояние, поскольку пильное полотно не движется точно по краю направляющей.
Это 49мм для моего лобзика (ГСТ 12В-70).

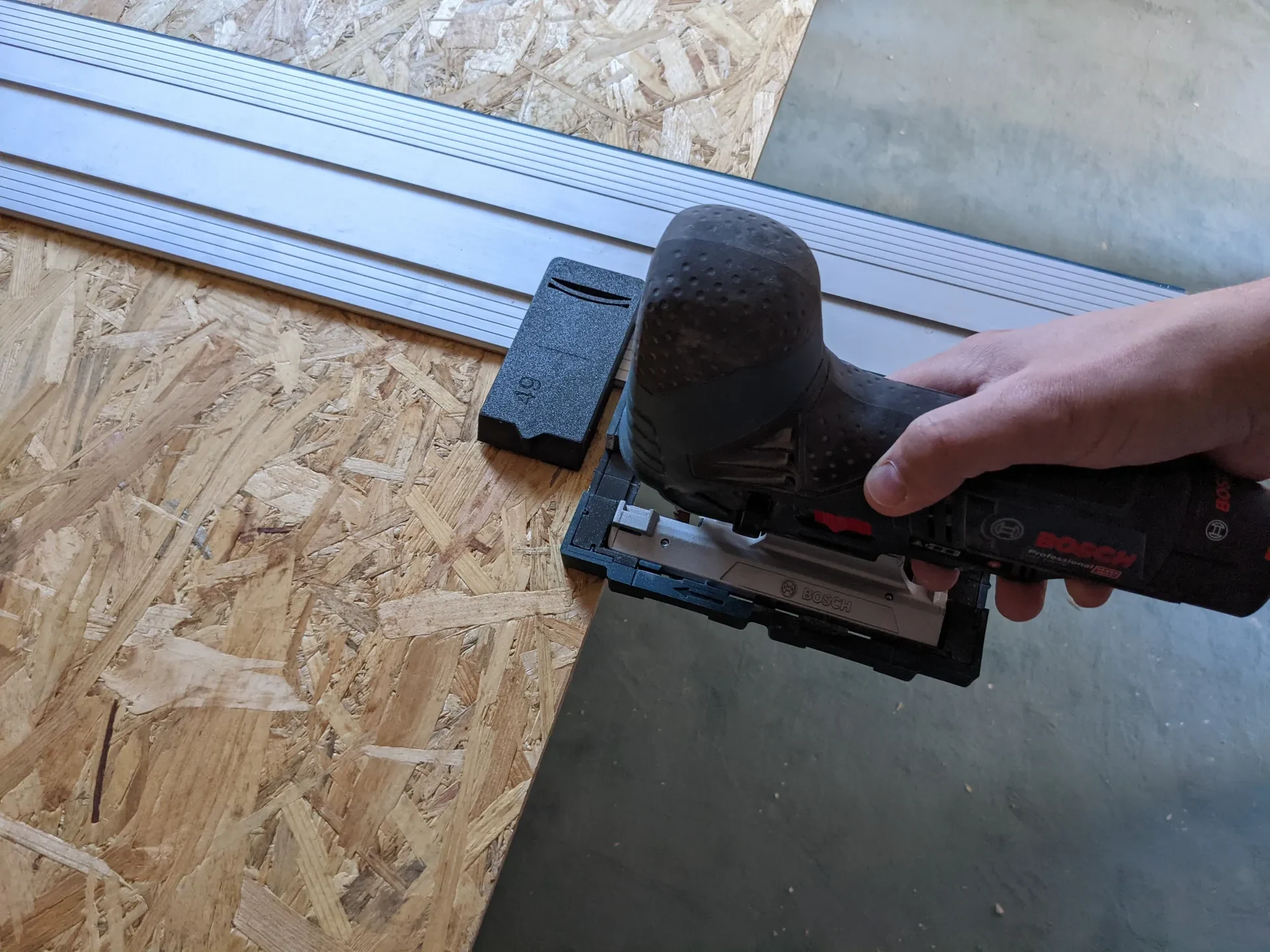

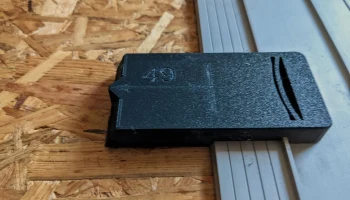

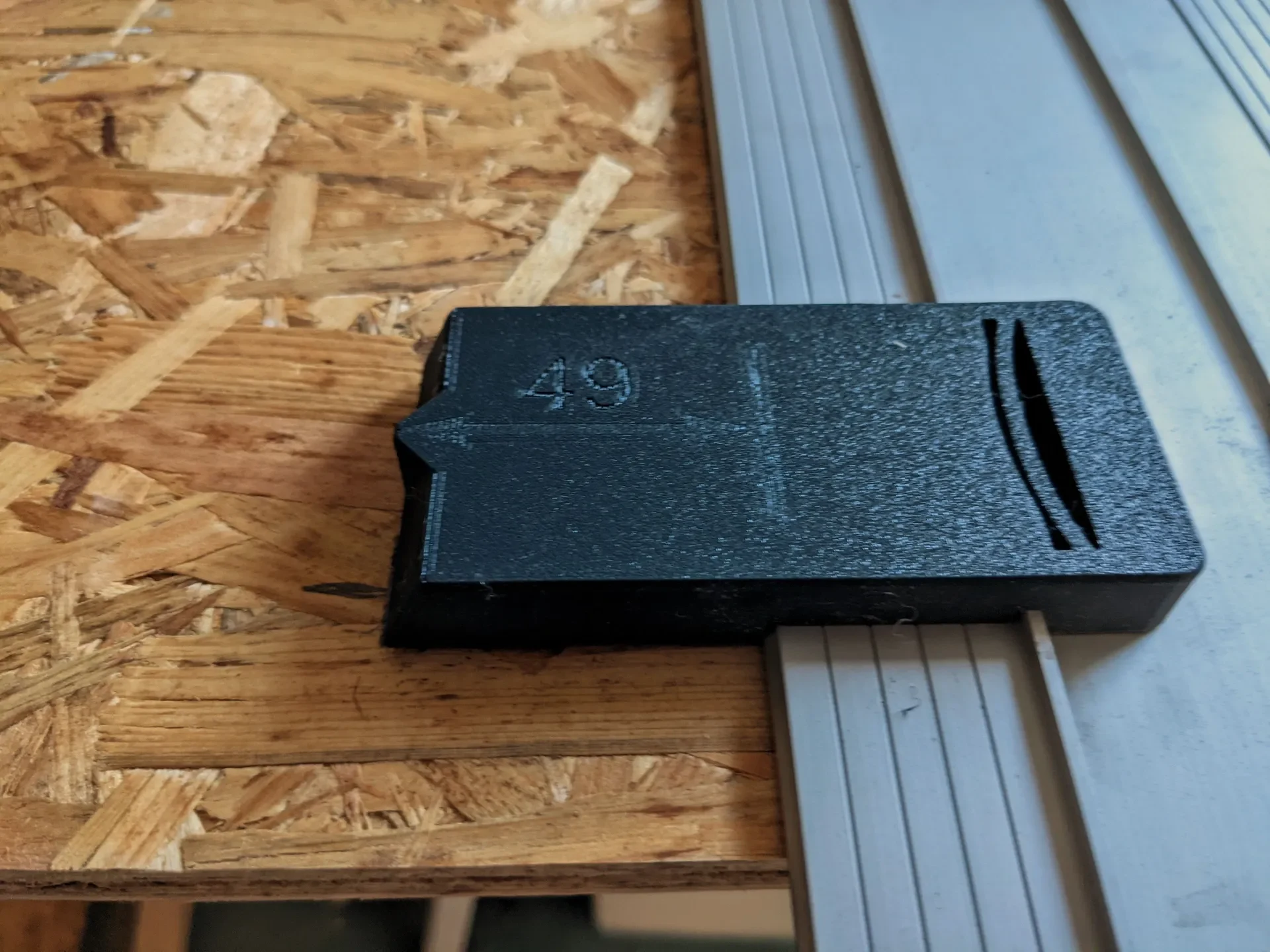

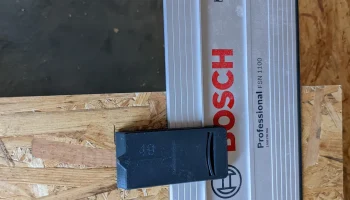

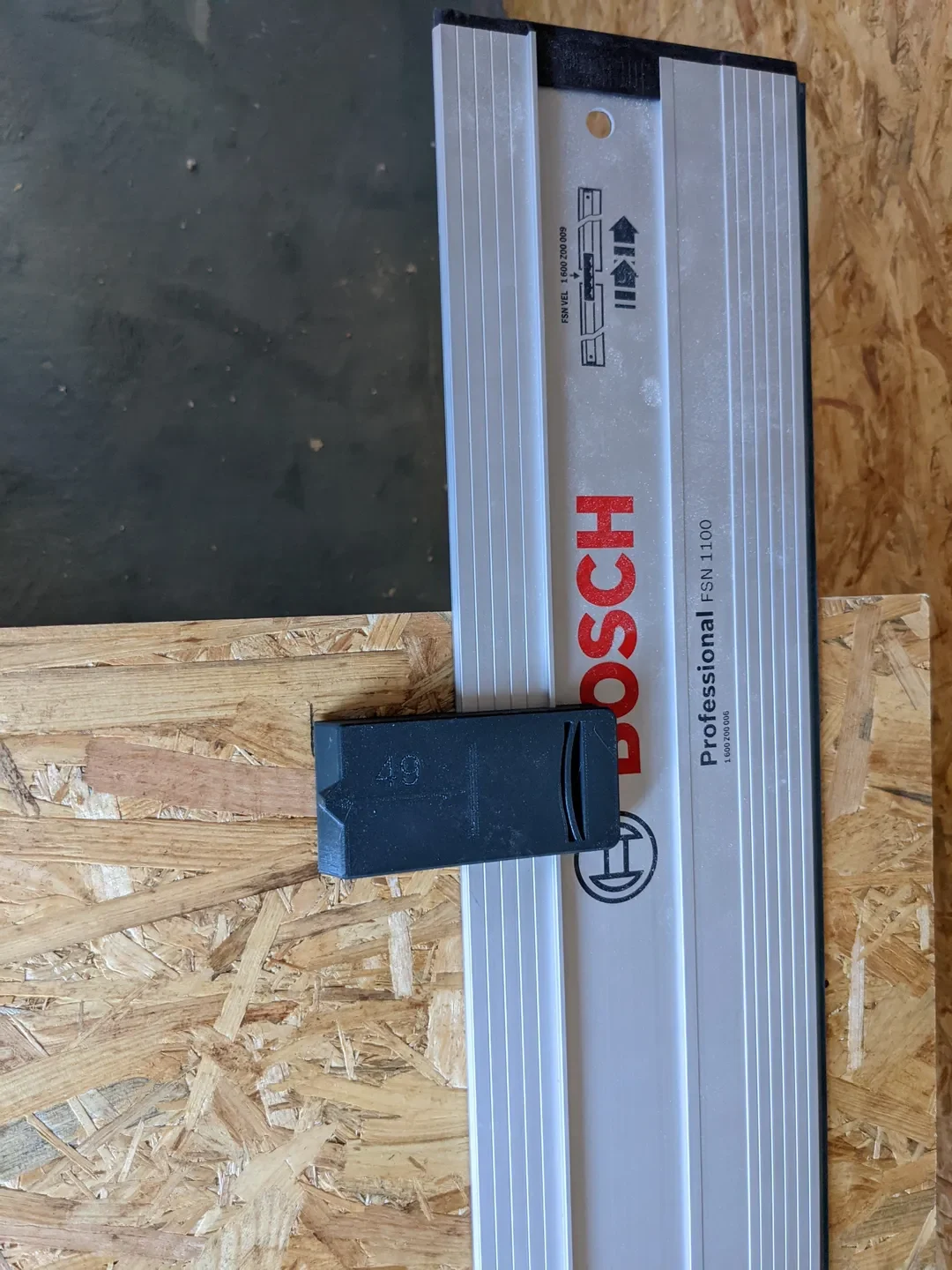

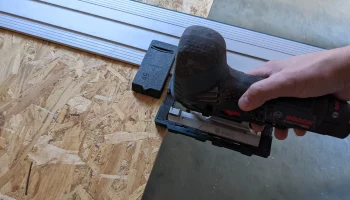

Чтобы не всегда приходилось рассчитывать этот размер. Я разработал проставки, которые можно просто защелкнуть на направляющей FSN. Затем кромку блоков прикладывают к нужному размеру, и разрез идеально подходит.

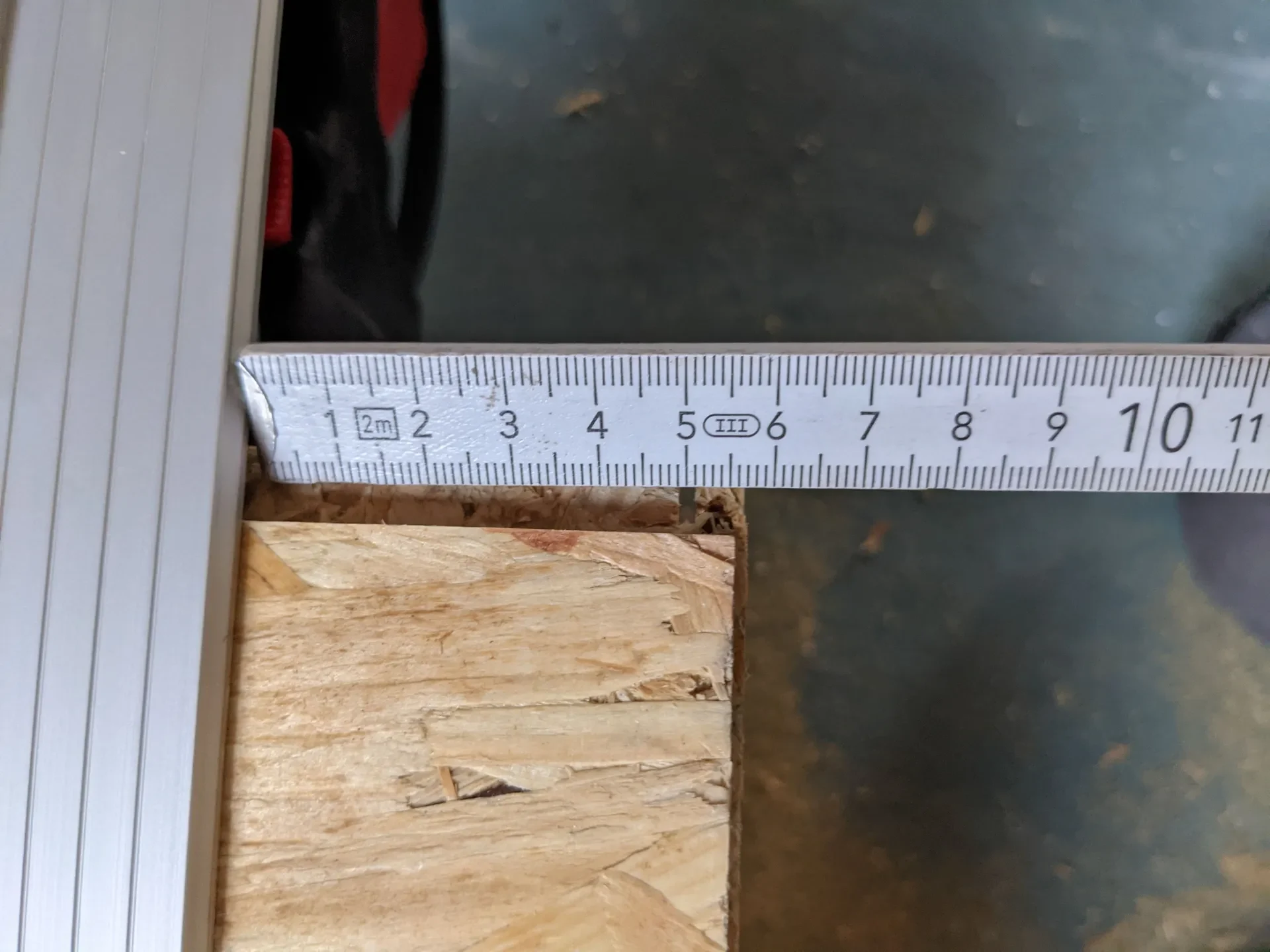

Перед печатью полезно сделать пробный рез и измерить расстояние.
Если ваш размер отличается от 49 мм, вам нужно будет откорректировать модель в Fusion 360. Файл для этого также загружается.
Размер контролируется параметром. Чтобы изменить размер, просто вызовите контекстное меню через параметр Изменить > Изменить и введите нужный размер.
Последний эскиз в процессе проектирования предназначен для рельефной фигуры. Это также необходимо будет скорректировать.
Для печати верхняя сторона (та, что с номером) должна находиться на печатной платформе.
Ах да, если вы хотите использовать Bosch GST 12V-70 и направляющую FSN, это очень удобно: https://www.thingiverse.com/thing:4658649
Когда человек умирает от Bosch Führungsschiene (Bosch FSN) с помощью Stichsäge verwendet, он должен погрузиться в Ein Abstandsmaß berücksichtigen, das Sägeblatt nicht genau и der Kante der Führungsschiene entlangläuft.
Плашки sind bei meiner Stichsäge (GST 12V-70) 49 мм.
Um dieses Maß nicht immer berechnen zu müssen. Если вы хотите, чтобы дистанционные действия были связаны с FSN-Führungsschiene, вы должны быть готовы к этому. Die Kante von den Klötzen werden dann das gewünschte Maß angelegt, und der Schnitt passt perfekt.
Vor dem Druck ist es sinnvoll, einen Testschnitt zu machen und die Distanz zumessen.
Если вы хотите, чтобы 49-миллиметровая модель была закрыта, вы можете использовать модель в Fusion 360 без пробега. Die Datei hierzu ist ebenfalls hochgeladen.
Больше всего будет указан указанный параметр. Zum Ändern des Maßes einfach über Ändern > Параметр Ändern das Kontextmenü aufrufen und das gewünschte Maß eintragen.
Die letzte Skizze im Konstruktionsverlauf — это для того, чтобы подготовиться к работе. Diese müsste ebenfalls angepasst werden.
Für den Druck muss die Oberseite (die mit der Zahl) auf dem Druckbett Ligen.
Если вы используете Bosch GST 12V-70 и FSN-Führungsschiene verwenden möchten, это будет практично: https://www.thingiverse.com/thing:4658649
