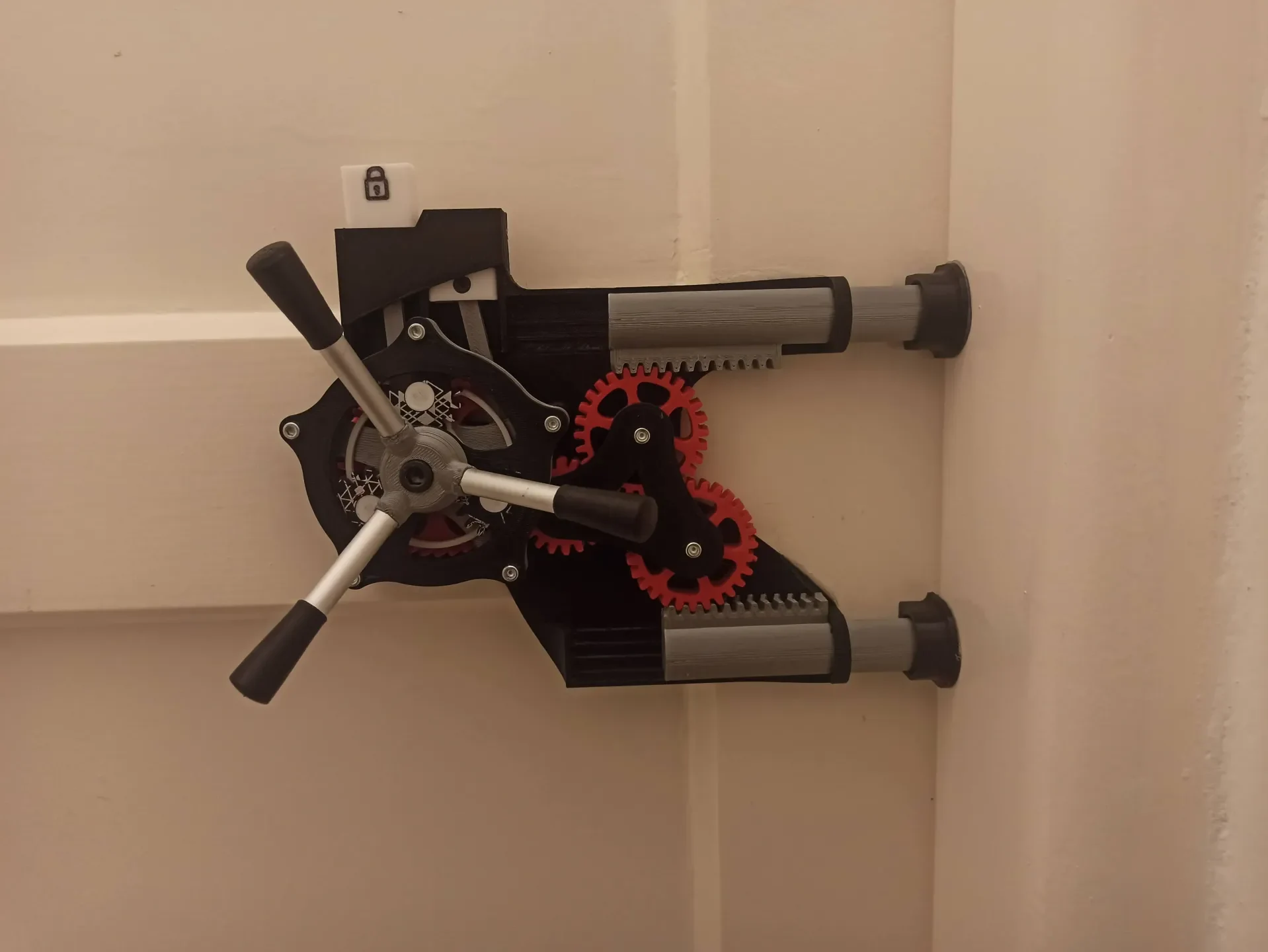

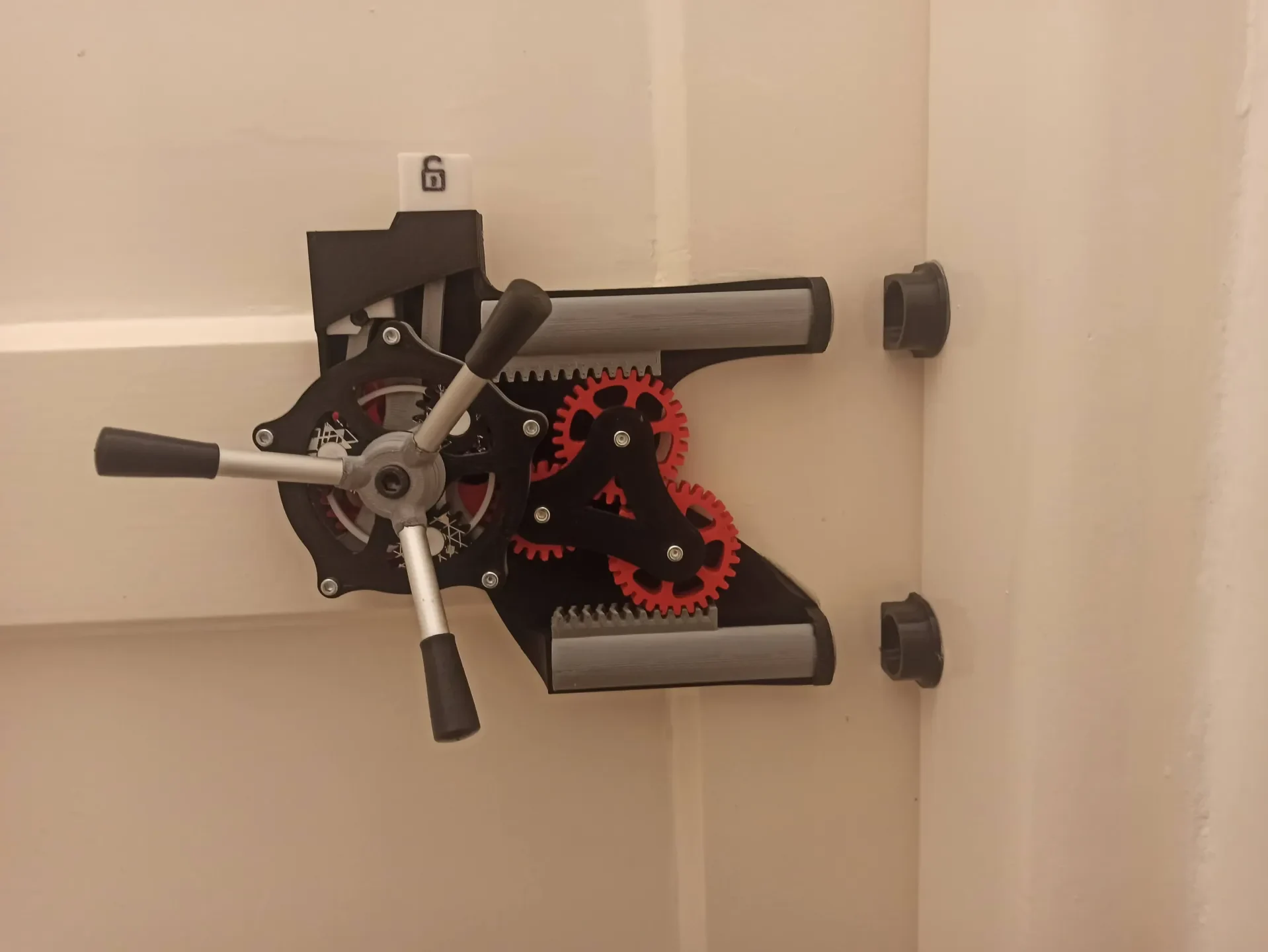

Перепроектированный дверной замок

Спецификация:

М3х22 — 5шт — редуктор
M3x10 — 3шт — крышка шестерни
M6x10 — 1шт — ручка
М3х5 — 4шт — поршневые рычаги
Алюминиевая трубка наружным диаметром 8 мм, длина ~ 52 мм — 3 шт.
Смазка

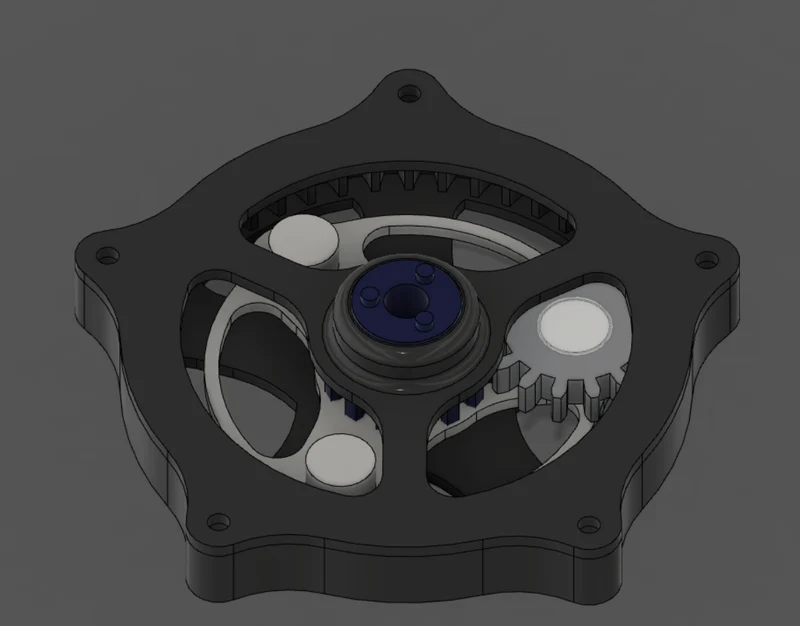

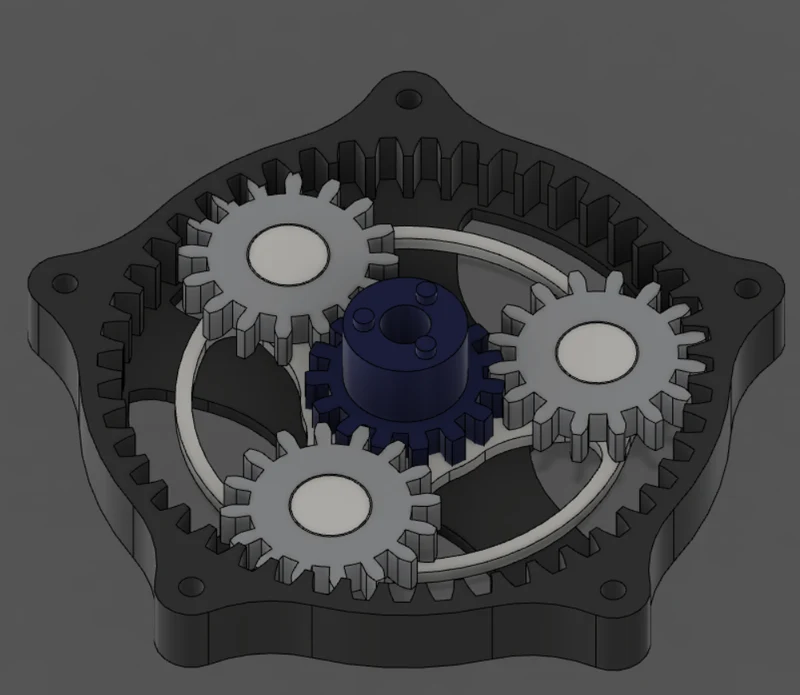

Перед установкой планетарного редуктора ведущую шестерню необходимо тщательно выровнять. На приводной шестерне и нижней пластине имеется метка совмещения. Совместите эти отметки, пока стопорные болты полностью втянуты.

Чтобы установить шестерни на место, необходимо немного прогнуть нижнюю пластину.
