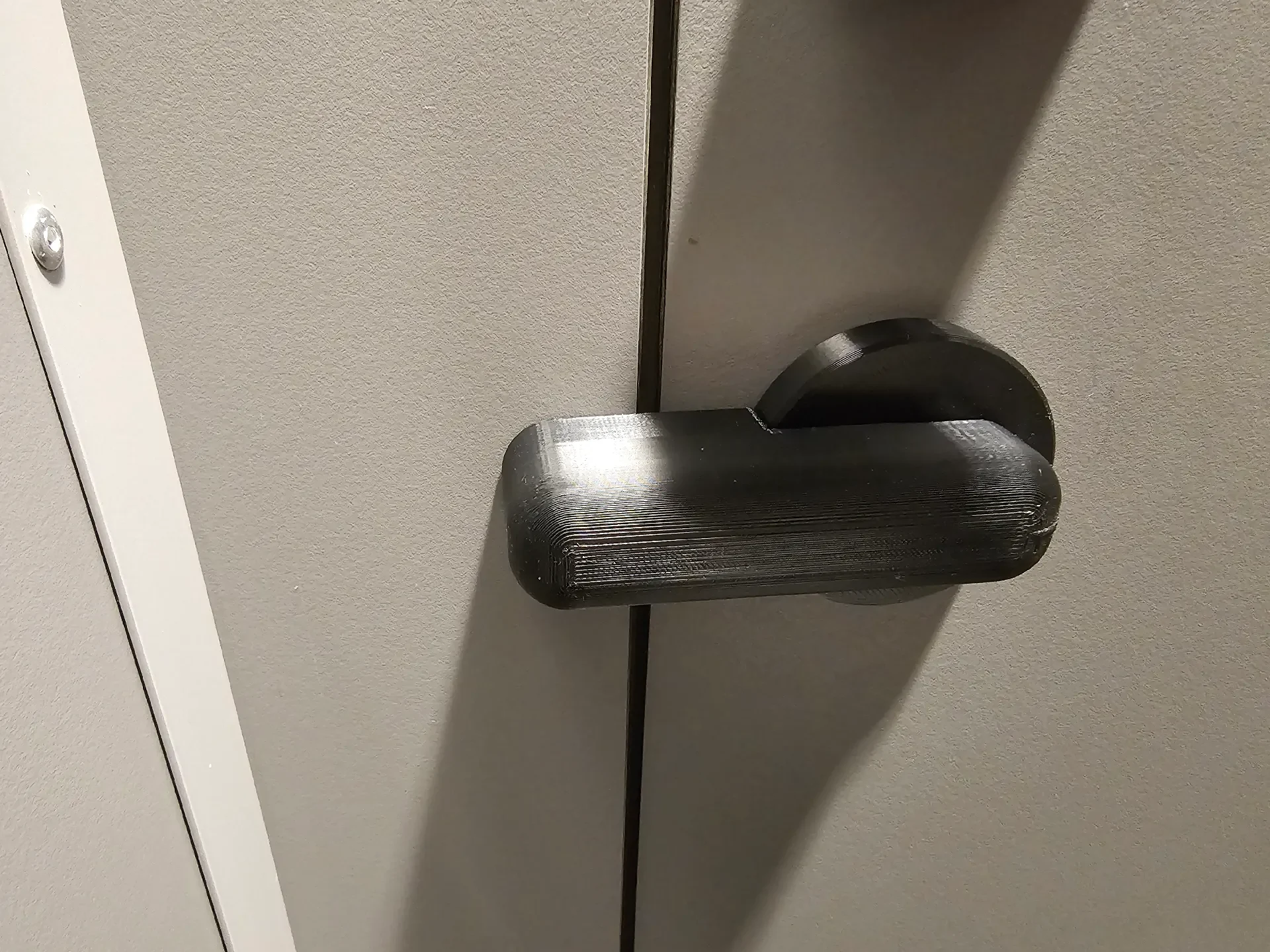

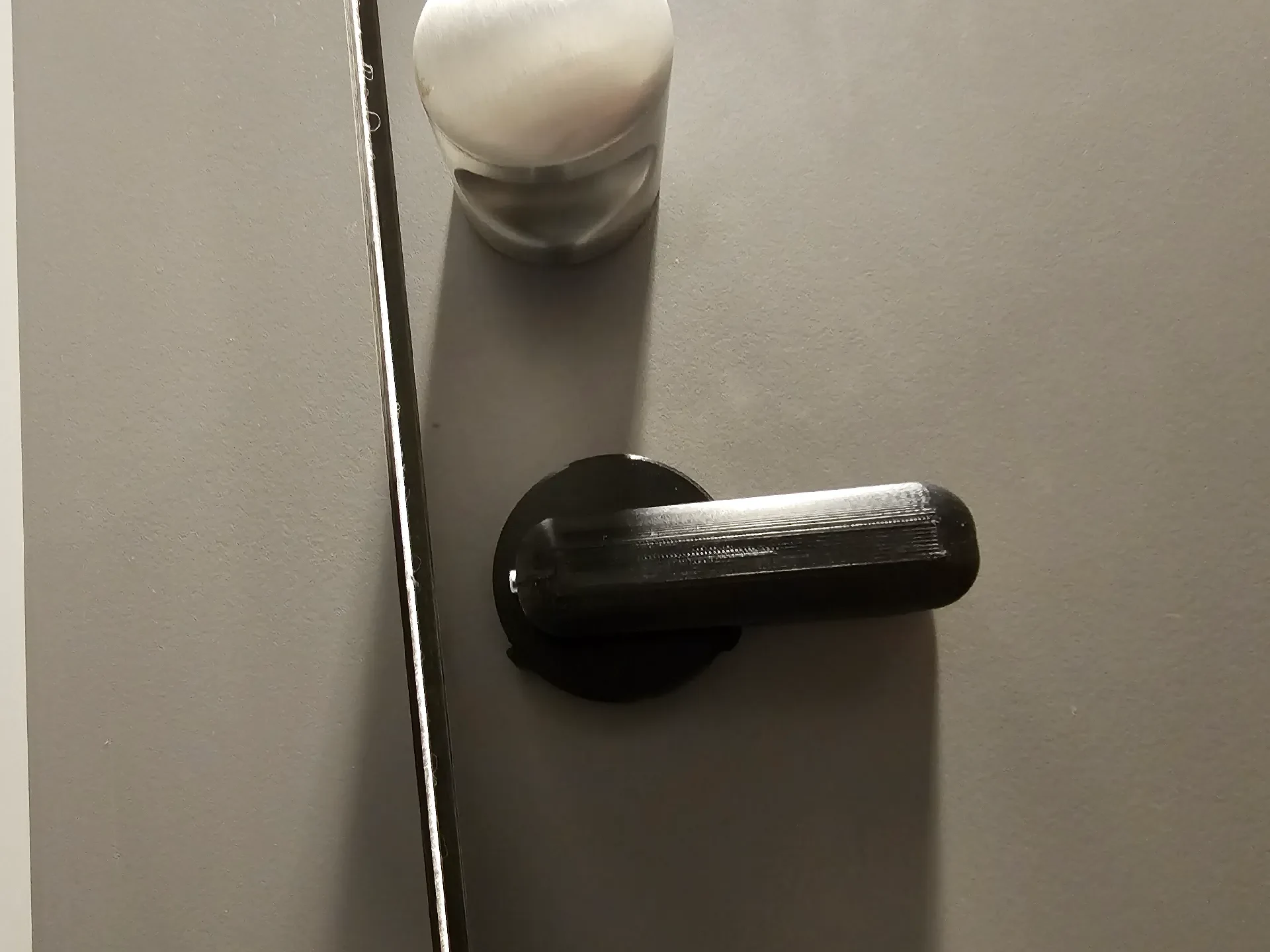

Ручка индикаторного замка для дверей туалетной кабины

Ручка индикаторного замка, используемого в туалетных кабинках. Рассчитан на квадратный сердечник 8x8 мм.

Необходимое оборудование:

один винт DIN912 M4x18

Сборка:

Вкрутите винт М4 в саморезное отверстие ручки. Не заходите до конца, вы затянете его после того, как установите замок.

Вставьте ручку в крышку — обратите внимание на выступы в крышке — поместите ее так, чтобы ручка могла вращаться на 180 градусов.

Зафиксируйте ручку в крышке с помощью стопорного кольца.

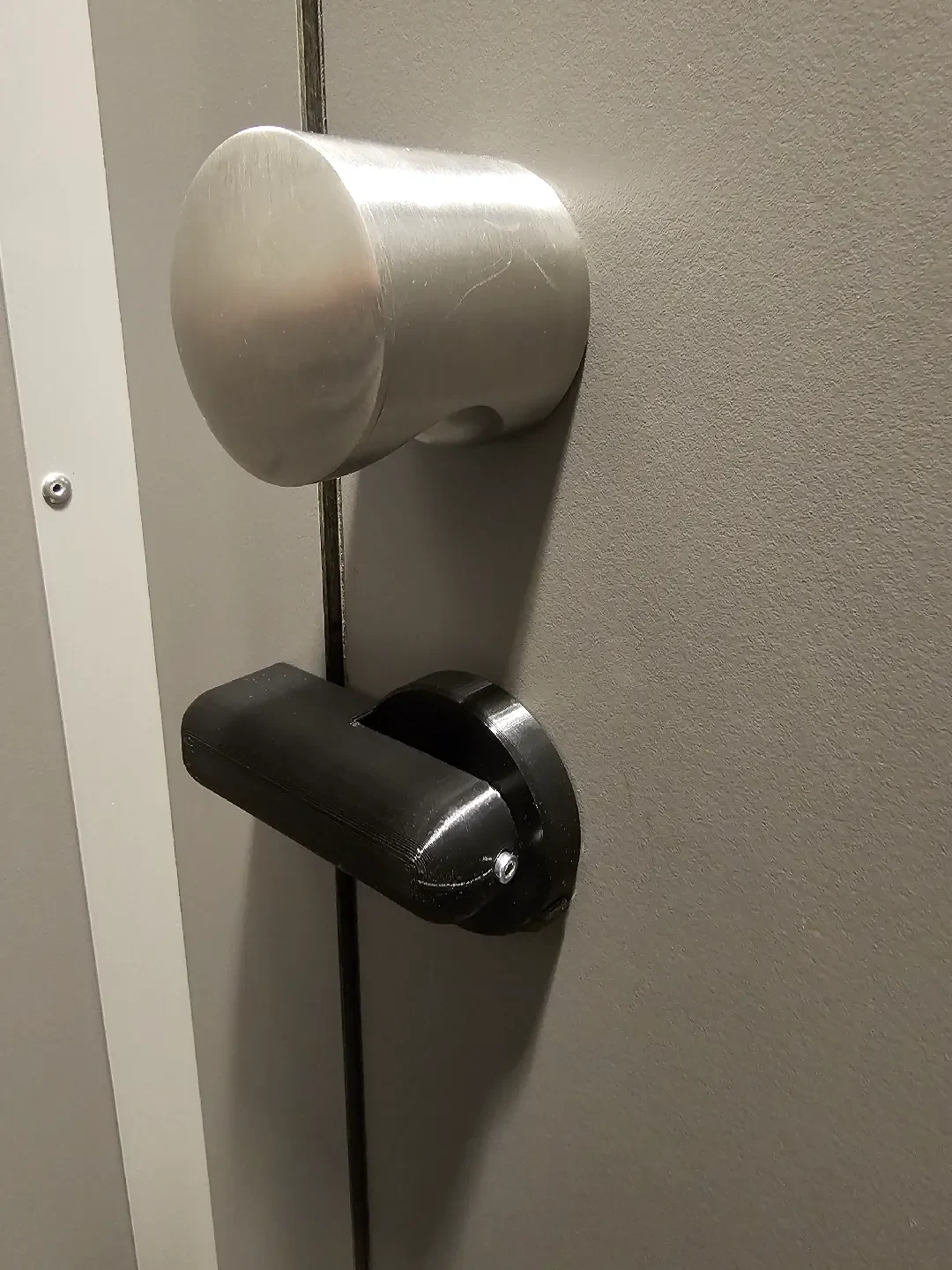

Установите узел на замок и закрепите его, затянув винт.

Распечатать инструкции:

Протестировано как с PET-G, так и с PLA. Распечатайте ручку с подставками. 2 периметра, заполнение 15 % и высота слоя 0,2 мм меня вполне устроили.
