Подъемный блок крышки / навес для принтера Troodon 2.0 P...

Чтобы достичь полной высоты 330 мм, заявленной Troodon 2.0 Pro, необходимо несколько проставочных блоков, чтобы поднять крышку, чтобы трубка Боудена не перегибается против него. Я разработал эти блоки так, чтобы они выполняли свою работу, используя не слишком много нити.

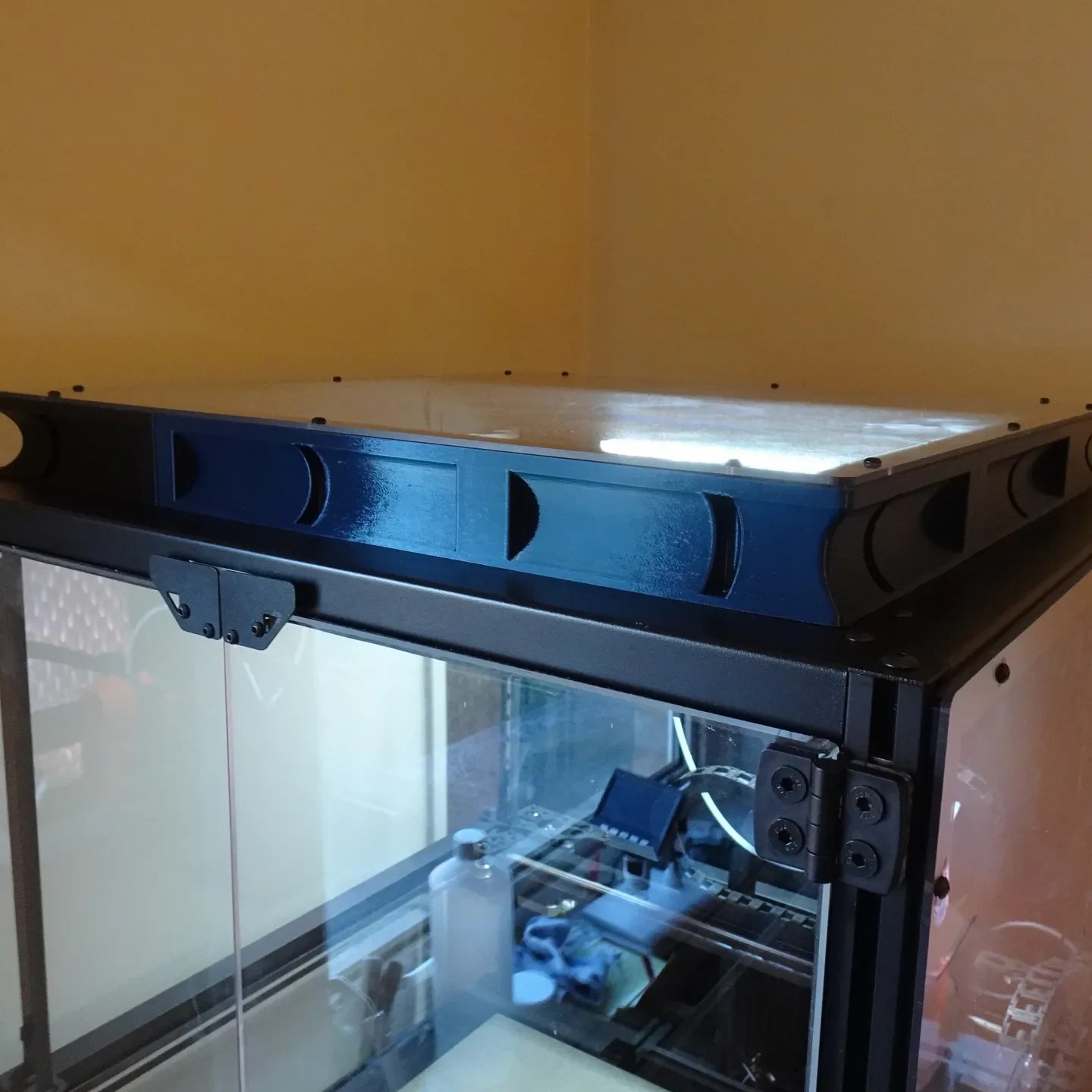

Выберите желаемую высоту: 40 мм или 60 мм, а затем распечатайте 3 модели без отверстия для трубки Боудена и одну модель с отверстием. Должно быть возможно напечатать все 4 на одной пластине. Они должны крепиться к крышке принтера там, где обычно находится акриловая панель. Вы можете либо прикрутить стояки оригинальными винтами, а затем использовать термофиксированные вставки M3 x 6 x 6, чтобы прикрепить акриловую крышку к стоякам, либо просверлить сверху сверлом 4 мм, чтобы открыть проход, и использов��ть один длинный болт M3, чтобы скрепить все это вместе.

Я спроектировал эти блоки с прорезями и небольшим допуском в фитингах, так что, надеюсь, они подойдут к вашему принтеру, но если ваш принтер сделан так же плохо, как мой (некоторые отверстия были смещены на 1 мм), то вам, возможно, придется открыть отверстия для крепежных болтов на M5, чтобы все это встало правильно. Также имейте в виду, что если в�� распечатаете это на нити, которая сильно сжимается (ABS, PA и т. д.), тогда она может сжаться слишком сильно, чтобы поместиться при охлаждении, для этих материалов вам, возможно, придется напечатать на 1-2% больше размера, чтобы она подошла по размеру.

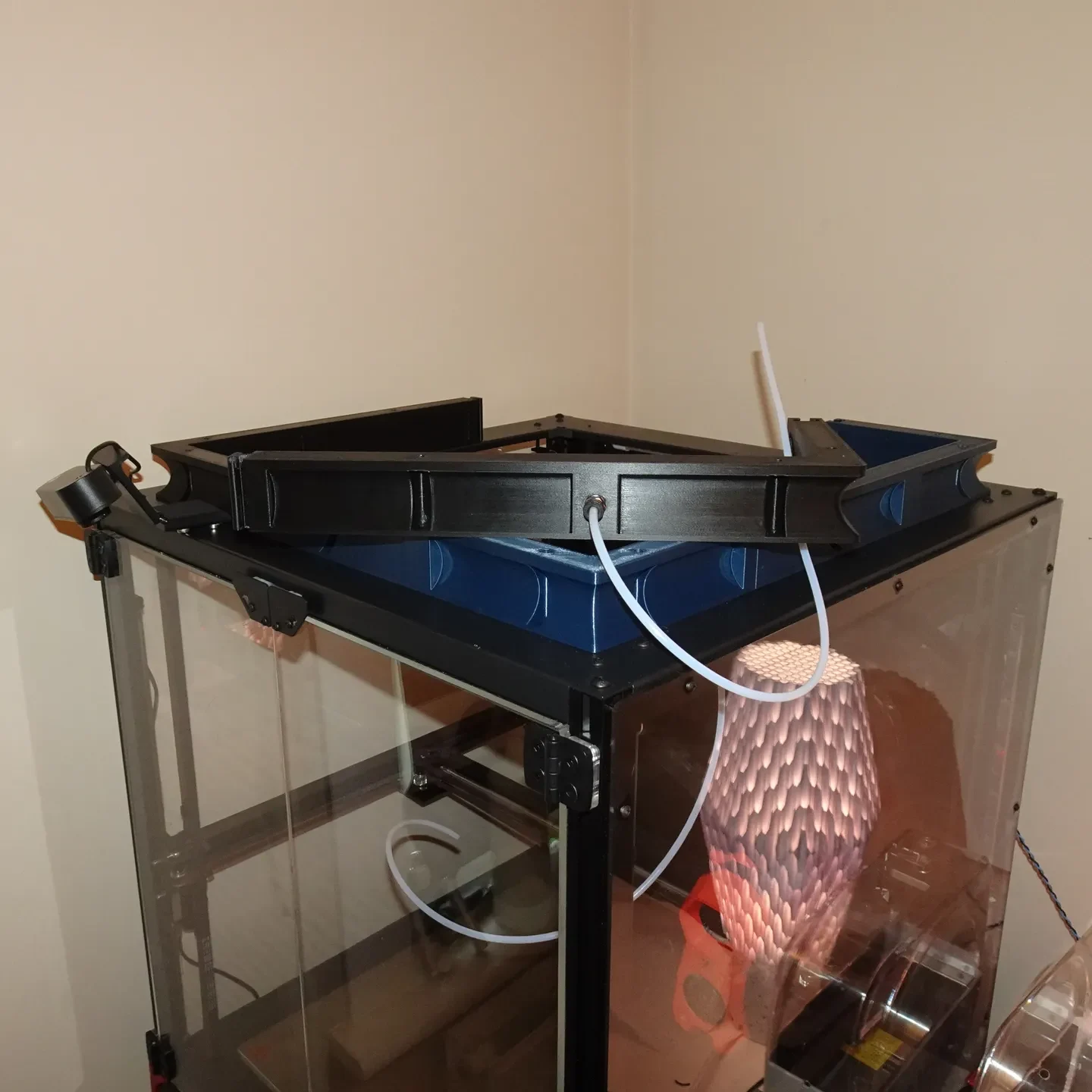

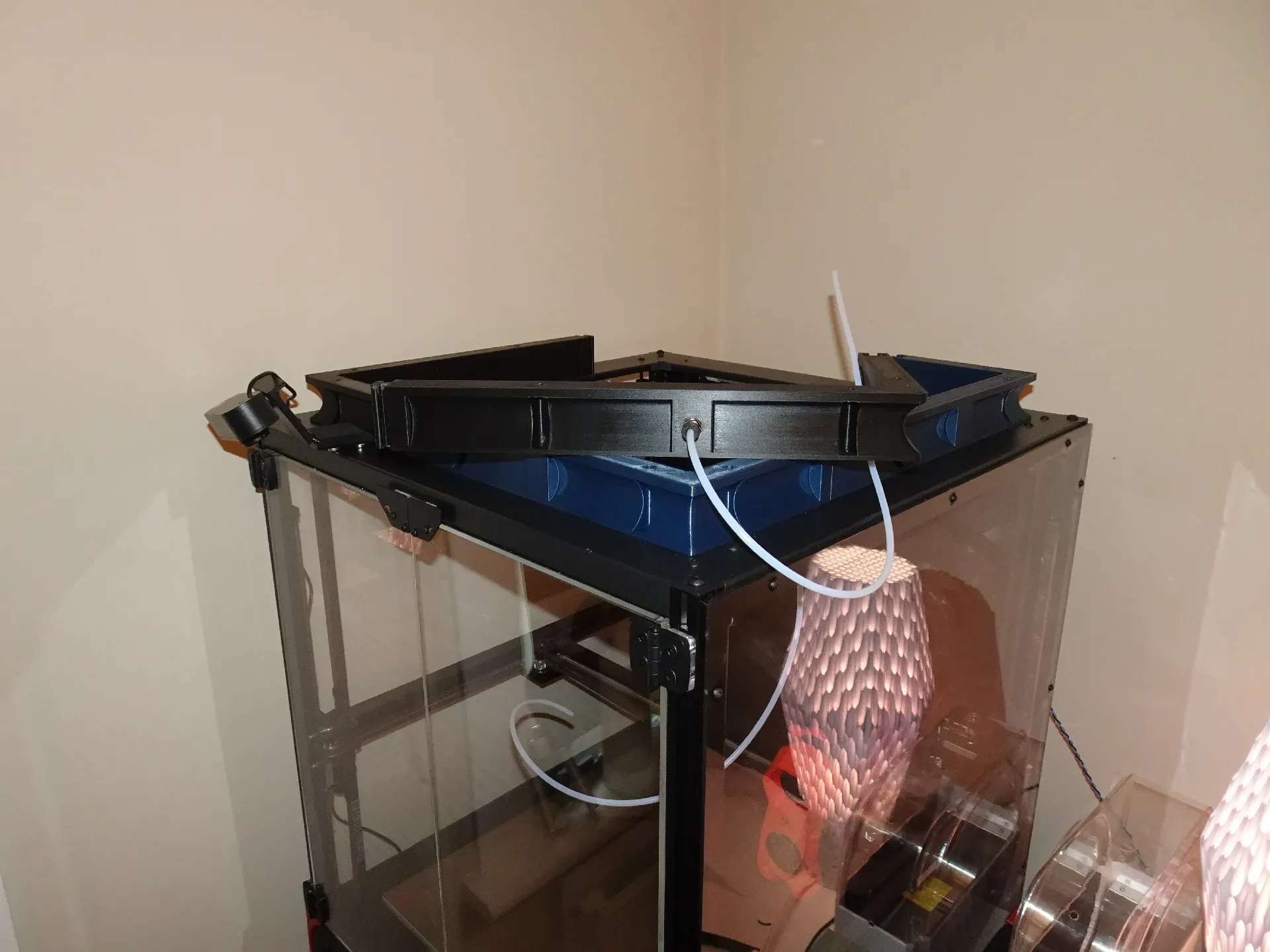

Отверстие для трубки Боудена позволяет при желании вставить фиксатор трубки Боудена в стояки. Я обнаружил, что это помогает избежать запутывания в трубке.
