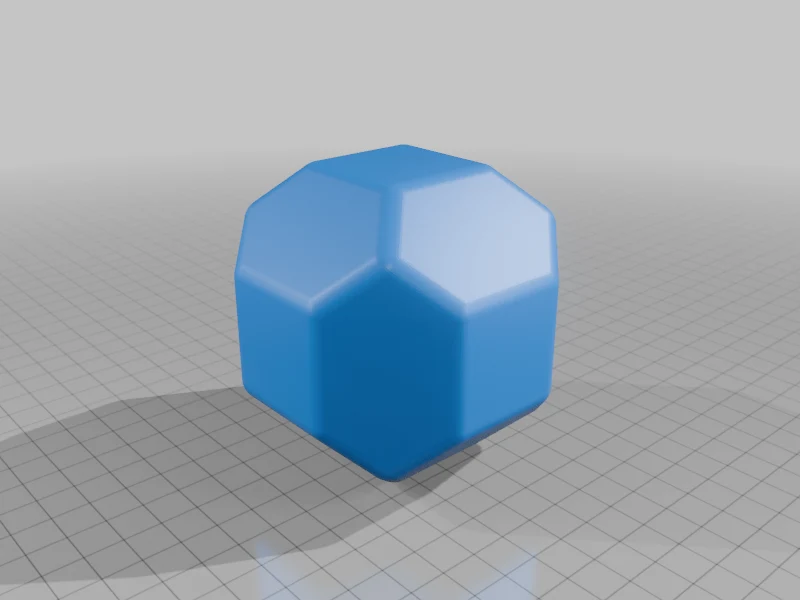

Блок V5RC Push Back

Как я это разработал
Процедура

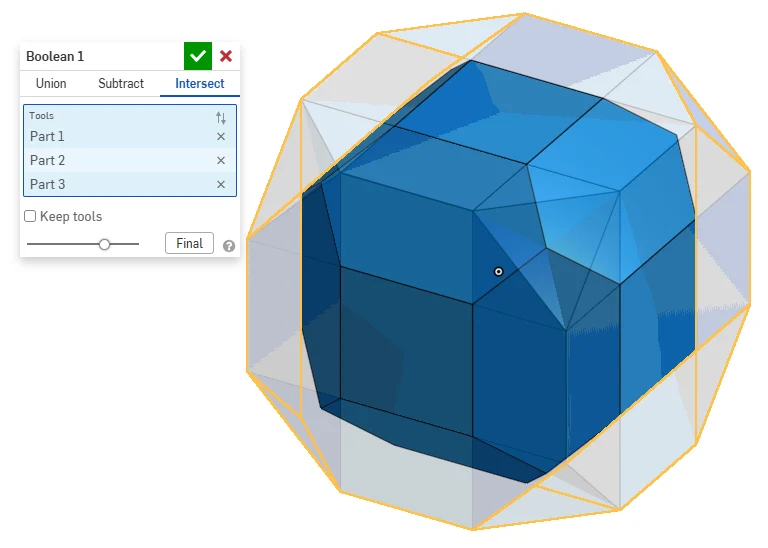

Общая форма «блока» определяется как пересечение трех одинаковых ортогонально выровненных правильных восьмиугольных призм. Чтобы смоделировать это самостоятельно, нарисуйте правильный восьмиугольник с центром в начале координат на верхней, правой и передней плоскостях. Расстояние между двумя противоположными гранями восьмиугольника составляет 3,23 дюйма. Затем вы должны выдавить каждый восьмиугольник симметрично, снова сделав ширину 3,23 дюйма. Теперь, используя функцию «Логическое значение» или «Объединение» в вашем программном обеспечении САПР, объедините три части, оставив только область, где все три пересекаются. Чтобы сделать закругленные края, используйте инструмент скругления на каждом крае с радиусом 0,23622 дюйма.
