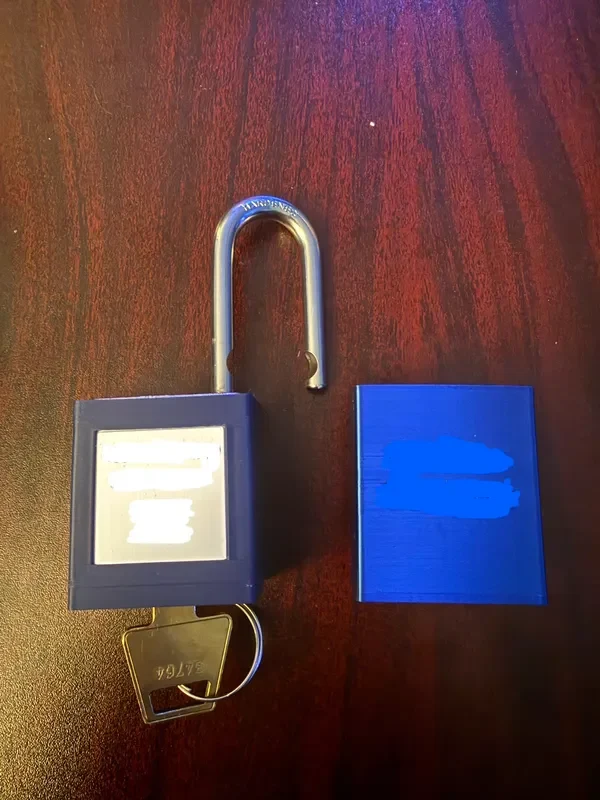

Защитная крышка блокировки Lockout/Tagout — напечатана на 3D-принтере (Fusion 360 Design)
Эта защитная крышка блокировки/маркировки (LOTO) представляет собой специально разработанное устройство, напечатанное на 3D-принтере, созданное в Fusion 360 для поддержки безопасных процедур контроля энергопотребления во время операций по техническому обслуживанию и ремонту.
Крышка специально разработана для использования с навесным замком A1106RED с 1,5-дюймовой скобой K/D из красного алюминия и обеспечивает надежную и повторяемую фиксацию при правильной установке.
Версия 1 — Solid (Настройка тела в слайсере)
Рекомендуемые материалы: ТПУ или PLA.
Цель проекта: Гибкая или жесткая цельная крышка.
Требования к печати: Поддержка не требуется.
Эта версия имеет полностью закрытую, прочную геометрию, подходящую для печати из ТПУ, когда желательны гибкость и простота установки. При печати на PLA или других жестких материалах обложка сохраняет точный профиль, соответствующий форме замка.
Из-за жестких конструктивных допусков отпечатки на жестком материале могут потребовать легкого убеждения во время установки, чтобы полностью вставить нав��сной замок в крышку. Для достижения надлежащего сцепления может потребоваться легкое постукивание или легкий удар молотком. Такая плотная посадка предусмотрена намеренно и помогает предотвратить непреднамеренное перемещение после установки.
Версия 2 — Вырезы с пластиной для персонализации
Рекомендуемые материалы: PLA или другие жесткие термопласты.
Цель проекта: жесткая конструкция с возможностью идентификации/индивидуализации.
Требования к печати: Требуется поддержка
Эта версия включает сквозные отверстия и встроенную индивидуальную пластину для маркировки, идентификации или маркировки активов. Из-за особенностей конструкции и жесткости, необходимой для пластины, эта модель должна быть напечатана с использованием PLA или другого жесткого материала, а также требует опор во время печати для обеспечения точности размеров.
Как и в цельной версии, в этой конструкции используются жесткие допуски для надежного крепления замка A1106RED. При печати на жестких материалах для полной фиксации замка в крышке может потребоваться небольшое усилие или легкое постукивание.
Общие примечания
Разработан специально для навесного замка с дужкой A1106RED размером 1,5 дюйма.
Жесткие допуски обеспечивают надежную и нескользящую посадку.
Для жестких материалов может потребоваться незначительная постобработка или легкая установка.
Предназначен для поддержки установленных процедур безопасности блокировки/маркировки.
Если хотите, я также могу:
Добавьте рекомендации по ориентации печати, чтобы уменьшить усилия при установке.
Включите сравнительную таблицу TPU и PLA.
Напишите четкую инструкцию по установке для конечного пользователя (краткие инструкции в один абзац).
Преобразуйте это в готовый к продаже список продуктов или приложение к внутренним стандартным процедурам.
Просто скажите мне, как вы планируете его использовать.
добавьте, что в программное обеспечение слайсера можно добавить настройку текста или дополнительную графику.
Вот окончательная доработанная версия с добавленной вами заметкой о настройке слайсера, интегрированной чисто и профессионально. Это хорошо подходит для списков продуктов, внутренней документации или инструкций для клиентов.
Крышка предохранительного замка блокировки/маркировки — напечатана на 3D-принтере (дизайн Fusion 360)
Эта защитная крышка блокировки/маркировки (LOTO) представляет собой специально разработанное устройство, напечатанное на 3D-принтере, созданное в Fusion 360 для поддержки безопасных процедур контроля энергопотребления во время операций по техническому обслуживанию и ремонту.
Крышка специально разработана для использования с навесным замком A1106RED с 1,5-дюймовой скобой K/D из красного алюминия и обеспечивает надежную и повторяемую фиксацию при правильной установке.
Версия 1 — сплошная (без отверстий)
Рекомендуемые ма��ериалы: ТПУ или PLA.
Цель проекта: Гибкая или жесткая цельная крышка.
Требования к печати: Поддержка не требуется.
Эта версия имеет полностью закрытую, прочную геометрию, подходящую для печати из ТПУ, когда желательны гибкость и простота установки. При печати на PLA или других жестких материалах обложка сохраняет точный профиль, соответствующий форме замка.
Из-за жестких конструктивных допусков отпечатки на жестком материале
