индикатор дверного замка

В этой модели используется трехступенчатый женевский привод, представленный здесь.

Фон

Дверной замок имеет три положения: разблокировано-заперто-закрыто дважды. Однако невозможно узнать, в каком он состоянии, если вы не повернете ключ или не попытаетесь открыть его. Замок состоит из евроцилиндра и ключа, который втыкается в шпоночный паз.

Требования к механизму

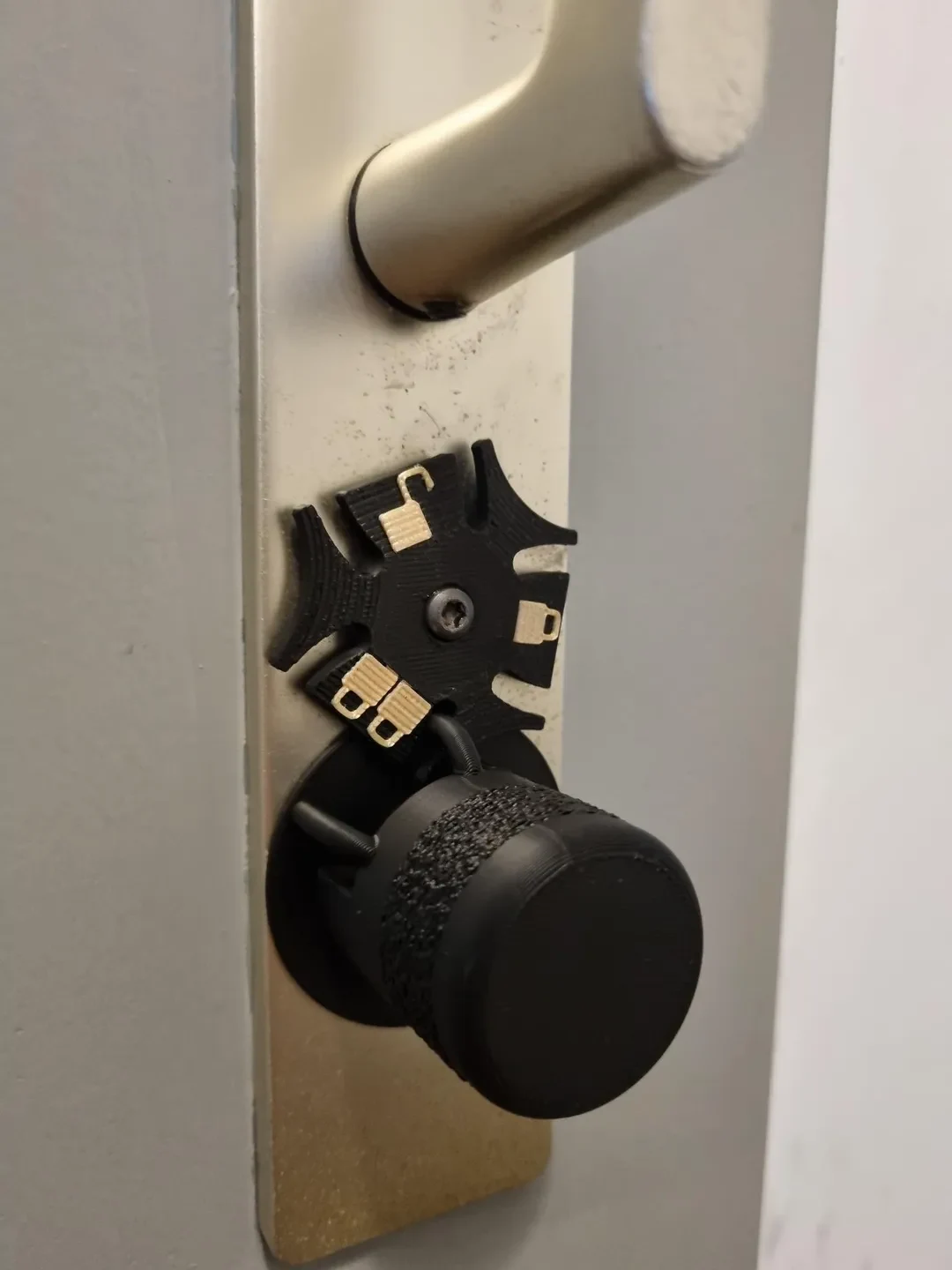

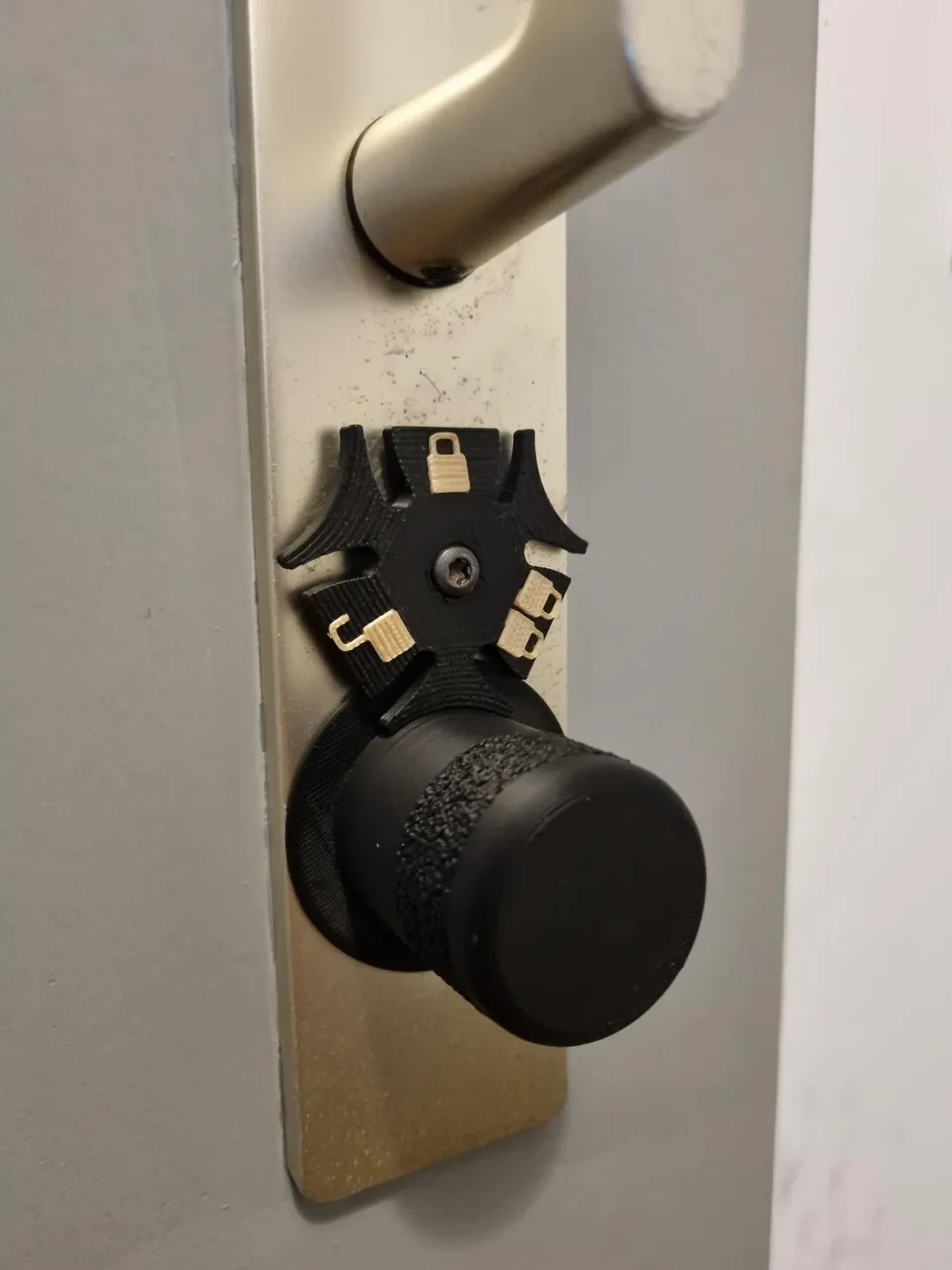

Он должен указывать состояние замка: Разблокировано-Заблокировано-Закрыто дважды.
Ключ нельзя вынуть без инструментов.
Не больше ширины передней панели (50 мм)
Решение

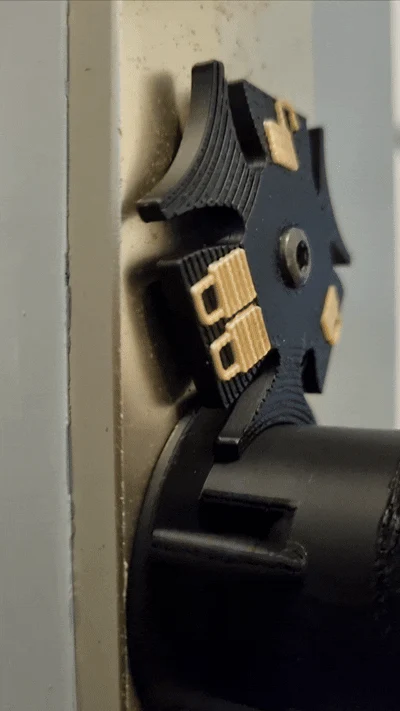

Накройте ключ печатной ручкой. Используйте Женевский драйв в качестве индикатора состояния. Приводное колесо Женевы также служит удерживающей пластиной ручки — его невозможно снять без инструмента.

Использование
вставь ключ в замок
добавить ручку над клавишей
добавьте три стопорных колеса и винт (синхронизируйте положение с состоянием блокировки)
Распечатать

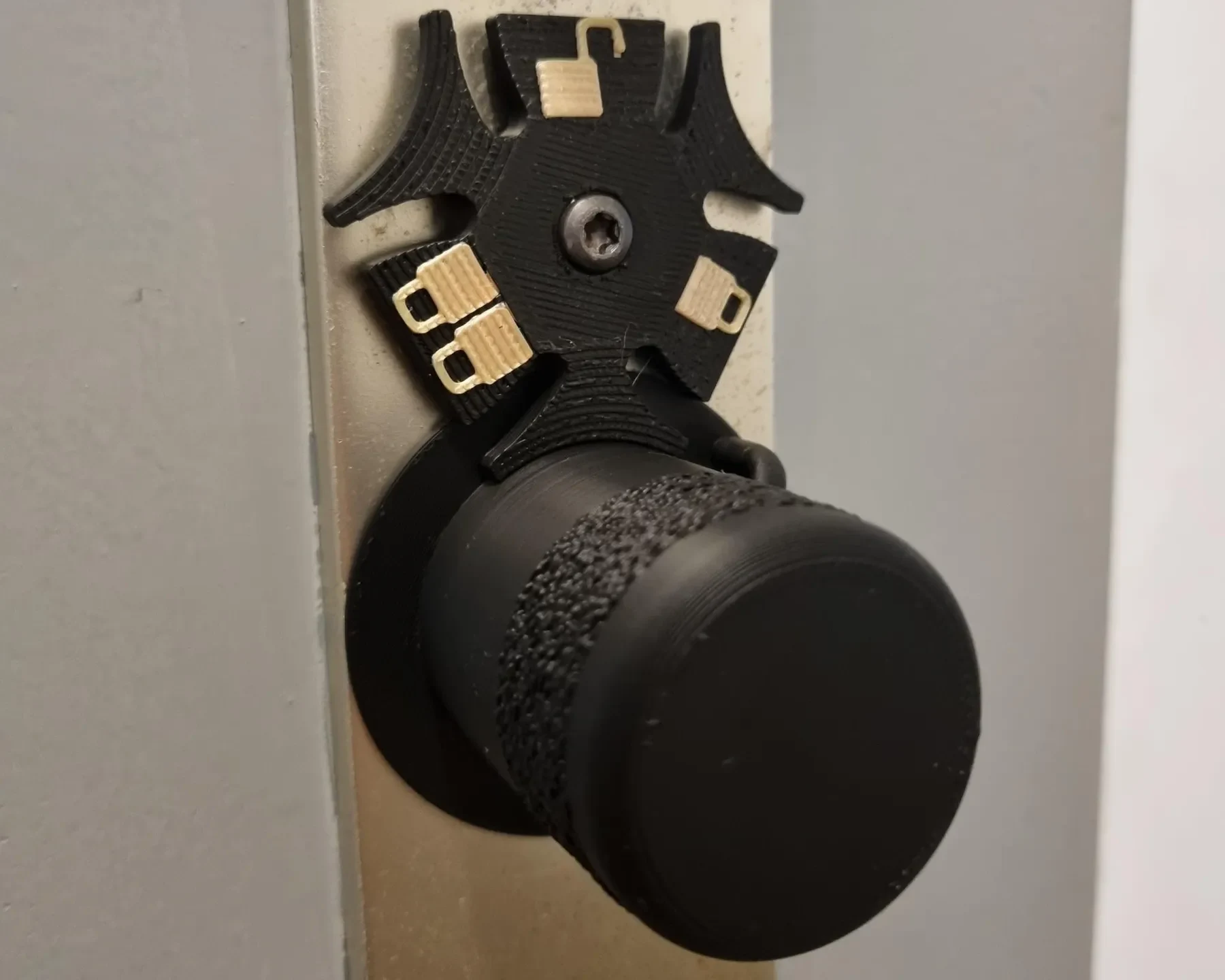

как указано в файле 3mf. Существует один «блок модификатора поверхности», который позволяет использовать нечеткую кожу, как вы можете видеть на изображениях.

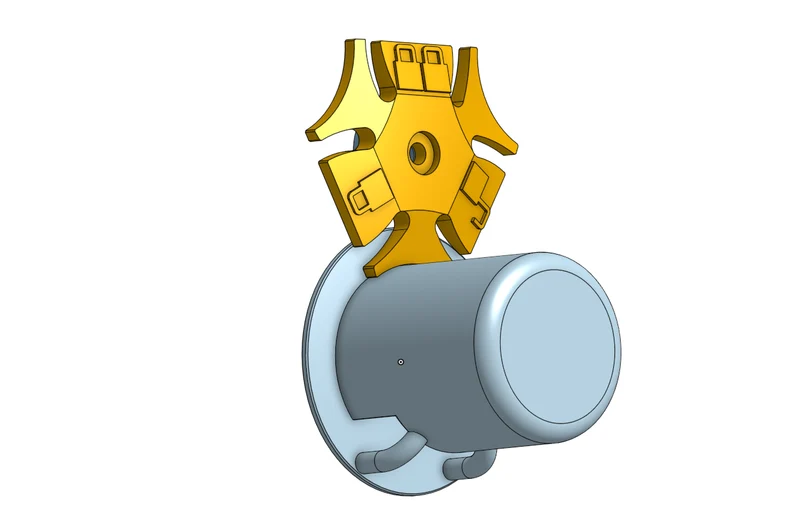

Ремикс отсюда в onshape или с предоставленными файлами.
