Барабанный сортировщик катушек с нитью с механизмом блок...

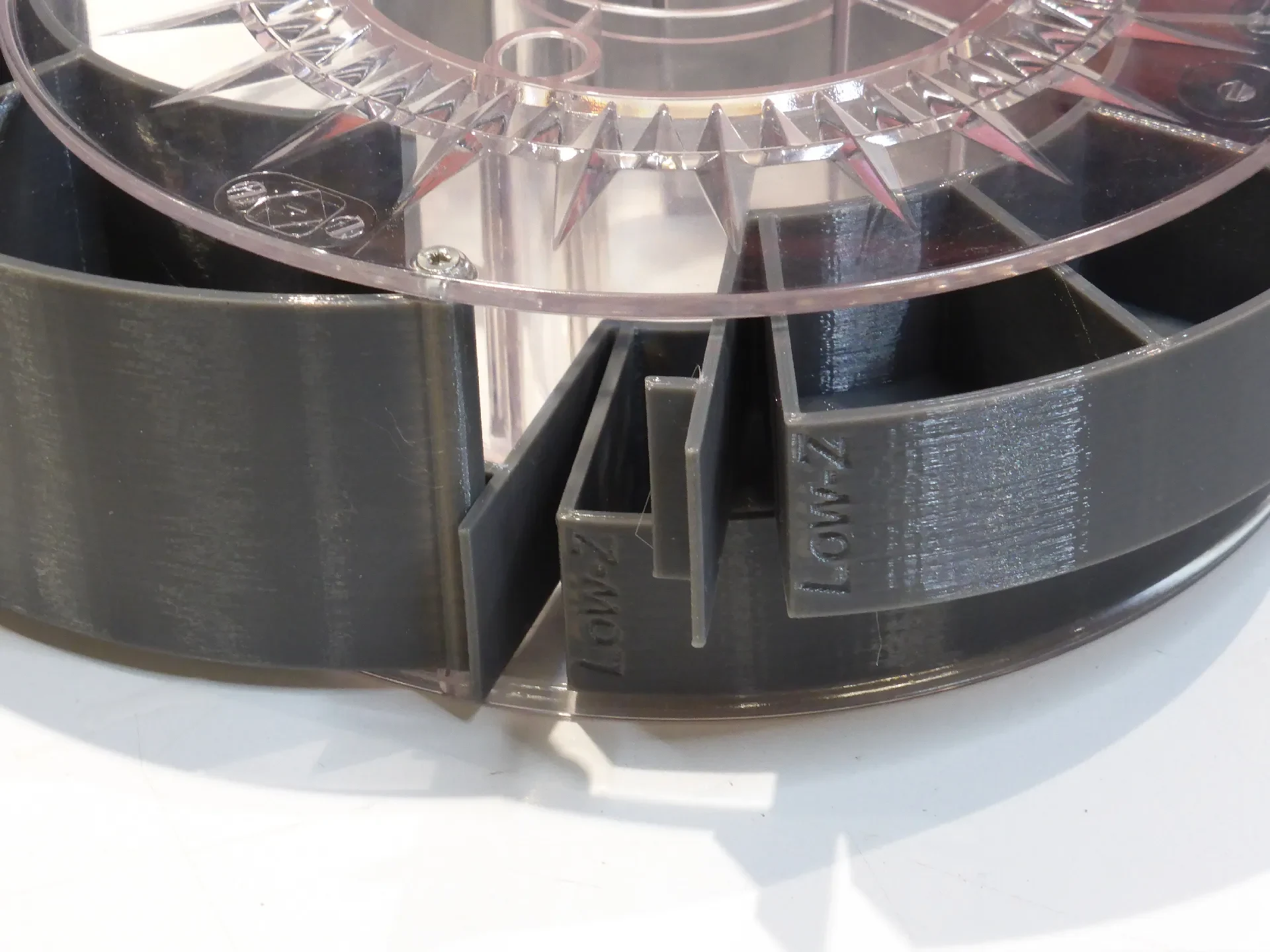

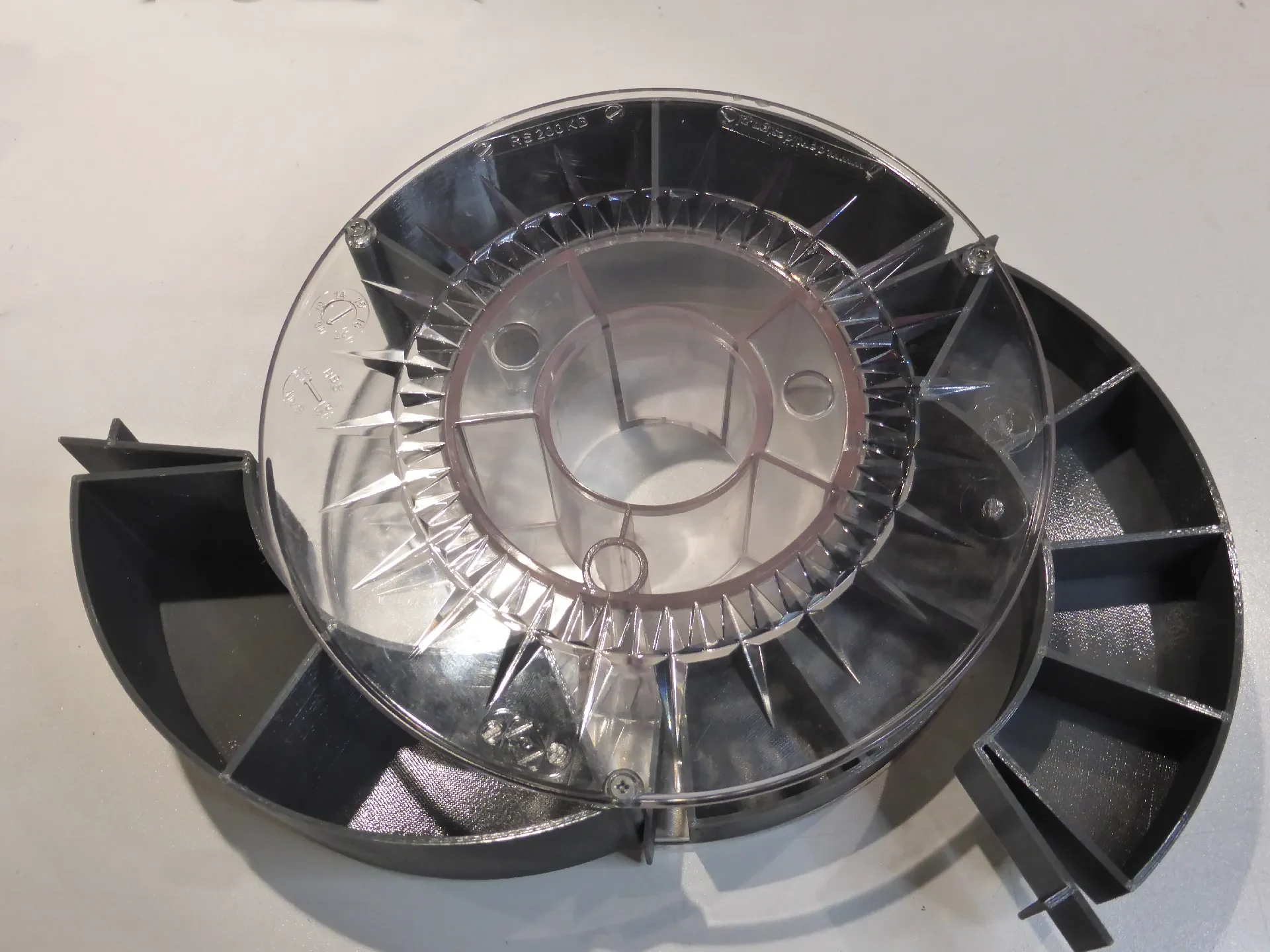

Это простой барабанный сортировщик катушек с нитью с механизмом блокировки без магнитов или других дополнительных механических деталей. Механизм фиксации устанавливается непосредственно на лоток.

В комплекте прилагаются файлы для одного, двух, трех и четырех лотков.

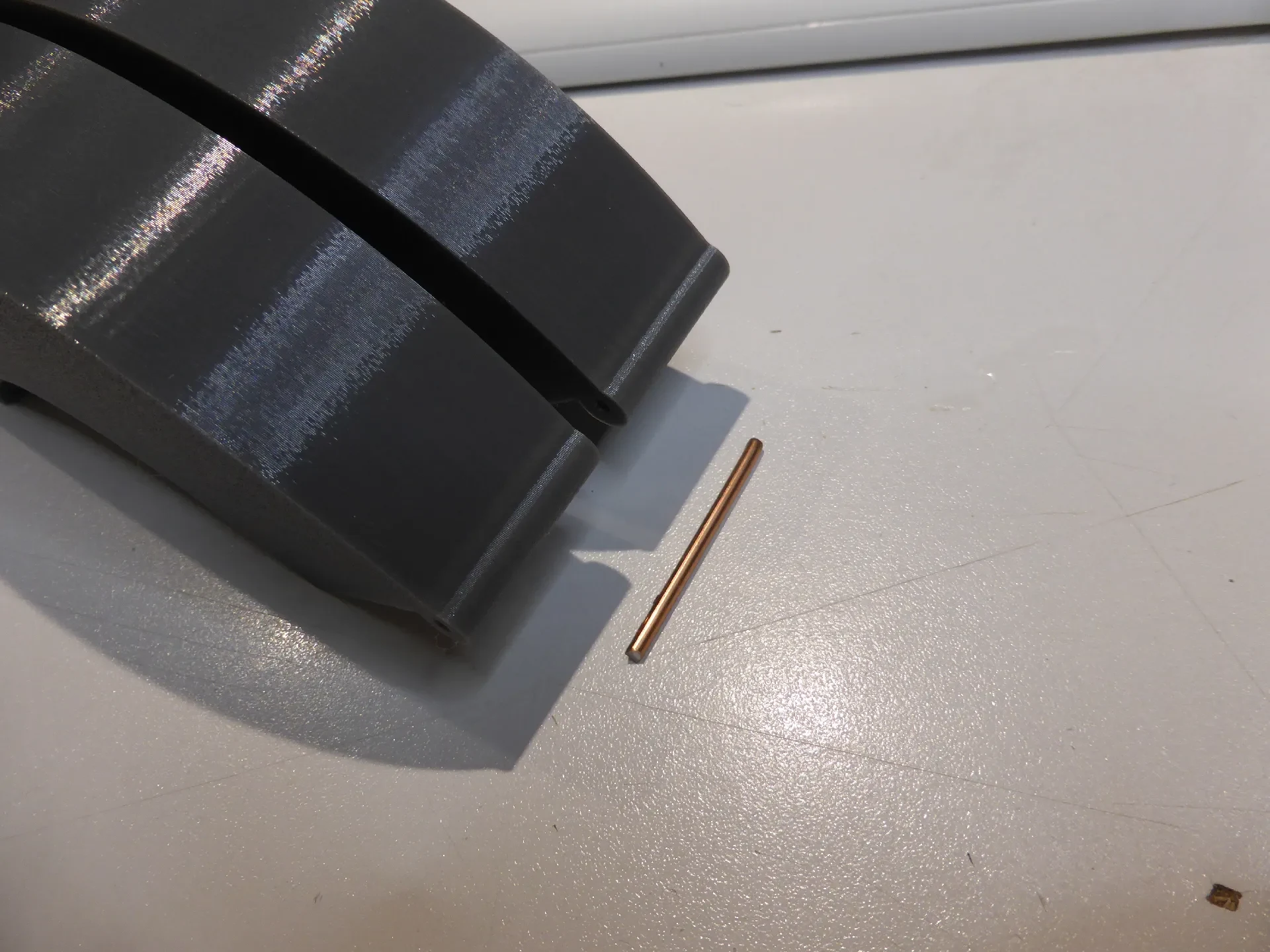

Варианты половинной высоты можно штабелировать вместе с помощью стального стержня 3х40 мм. Поэтому соответствующие отверстия лотка необходимо просверлить сверлом диаметром 3 мм. Каждый лоток с разных сторон. Если вместо этого используется сварочный стержень, сверление не требуется. Мне каж��тся, что не все одинаково выглядящие катушки производятся на одной производственной линии.

Необходимые детали:

6 винтов с потайной головкой M3x10
1 стальной стержень 3x40 мм или сварочный стержень 2,3 мм (для лотков половинной высоты)

На одной стороне катушки с нитью необходимо просверлить дополнительные отверстия диаметром 3 мм. Иногда расположение отверстий немного отличается, поэтому приходитс�� сверлить почти все отверстия в нужных местах.

Прикреплен файл OpenSCAD для настройки различных размеров катушки.

Это штабелируемый!

https://www.printables.com/model/1025961-stackable-filament-spool-drum-sorter-with-click-in

Для печати в PETG.

Удачи!
