Блок-головоломка Дирка Х. Дайкстра

Блочная головоломка Дирка Х. Дайкстра

Дирк Х. Дайкстра подал заявку на патент на свою механическую головоломку в январе 1988 года. Теперь, десятилетия спустя, любой, у кого есть 3D-принтер, может создать ее.

Но сможет ли кто-нибудь решить эту проблему?

Печать

Выбе��ите файлы для печати:

Вариант 1 (рекомендуется): скачайте и распечатайте все фрагменты сразу.
ALL_PIECES_Dirk_H_Dykstra.stl
Вариант 2: скачайте и распечатайте каждую деталь отдельно.
( 3 ) Дирк_Х_Дыкстра_А.3мф
( 3 ) Dirk_H_Dykstra_B.3mf

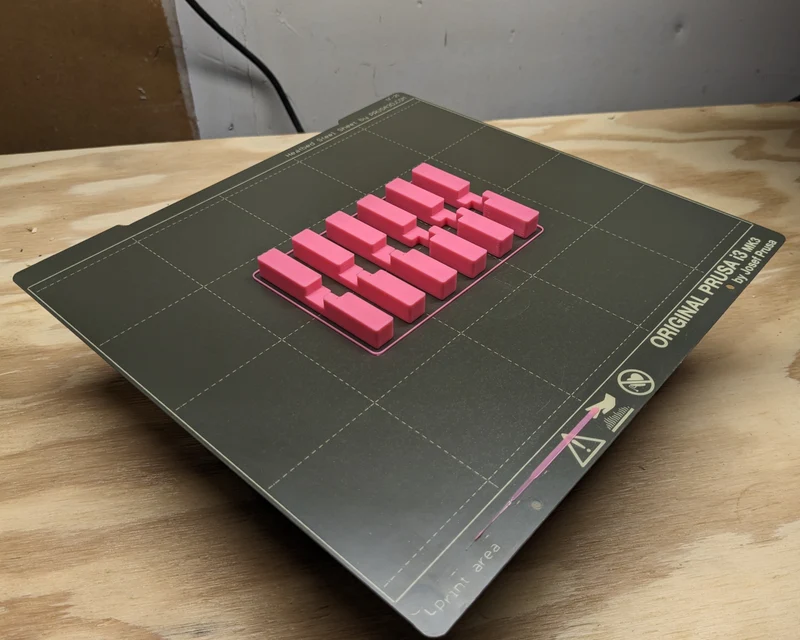

Практически любые настройки должны работать. Единственное правило — не используйте поля. Я печатал PLA с заполнением 15%, высотой слоя 0,35 мм и соплом 0,6 мм.

Пожалуйста, опубликуйте свои работы! Я хочу вашего отзыва!

Решение

Вы решаете ее сами или даете другу?

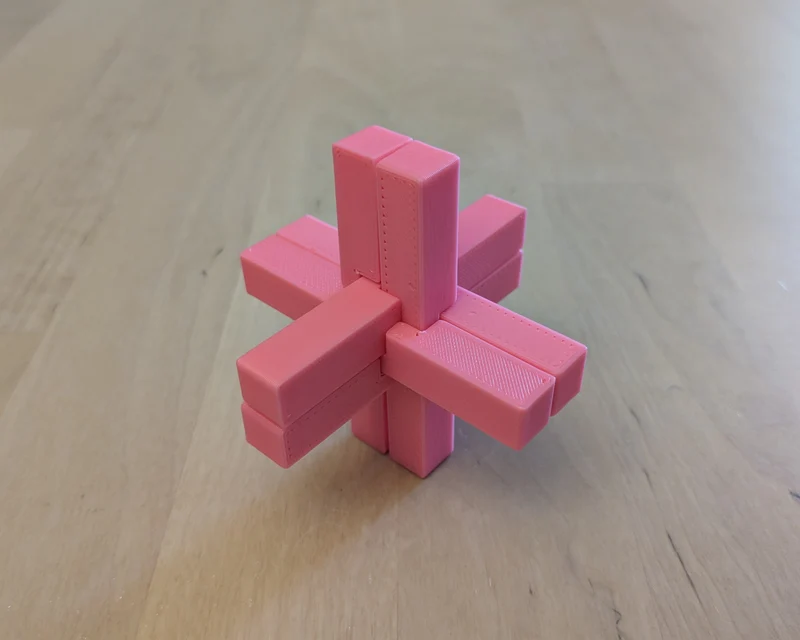

Решение самостоятельно: распечатайте все части. Попробуйте собрать его, используя только картинку собранного пазла.
Дарим другу: распечатайте все части. Следуйте инструкциям в файле full_solution.pdf, чтобы собрать его. Скажите другу, что ваша цель — сначала разобрать пазл, а затем собрать его обратно.
Об этой модели

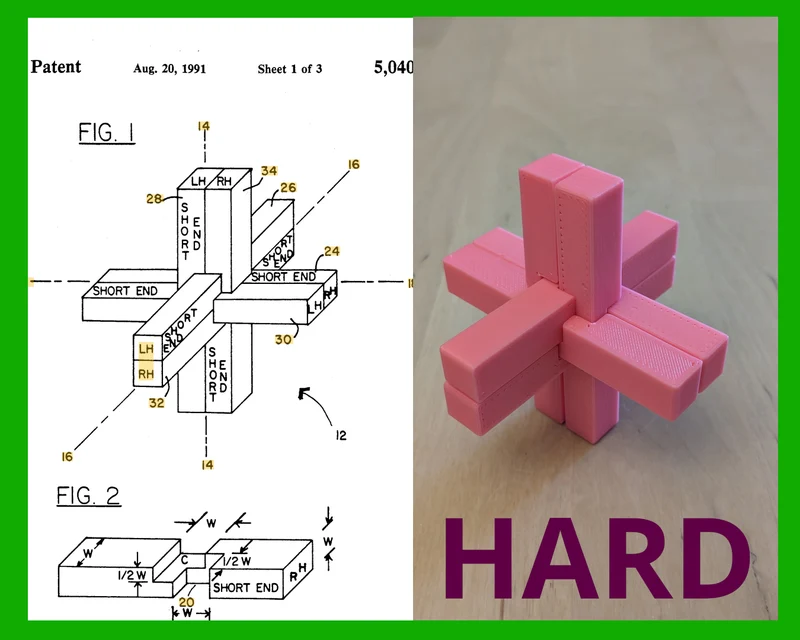

Я читал старые патенты на механические головоломки, как это часто делают нормальные люди, когда головоломка Дирка Х. Дикстры (патент США US5040797A) показалась мне простой в печати на 3D-принтере. Вычисление размеров само по себе было загадкой, но теперь, когда они у меня есть, я поделюсь ею с ты!
