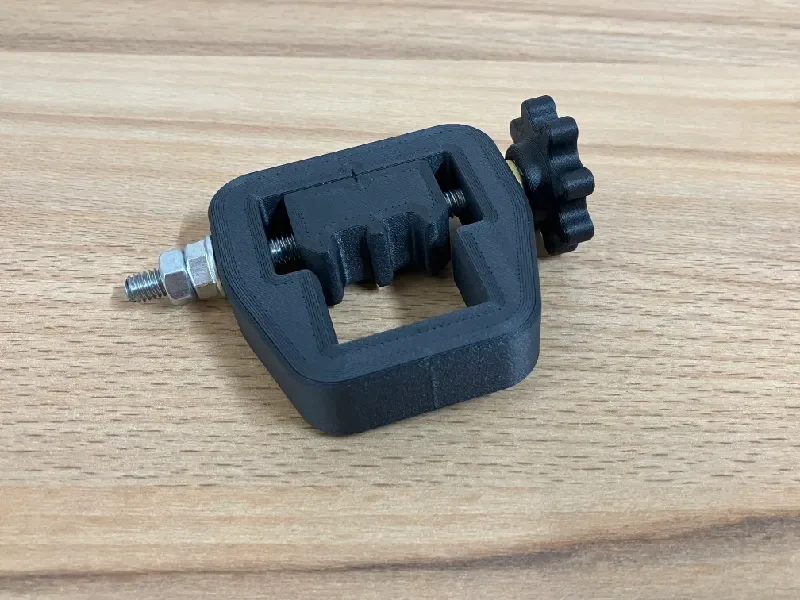

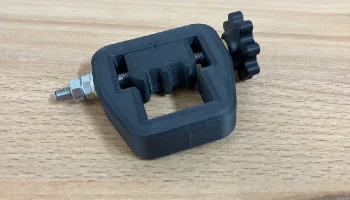

Регулировщик заднего прицела Glock

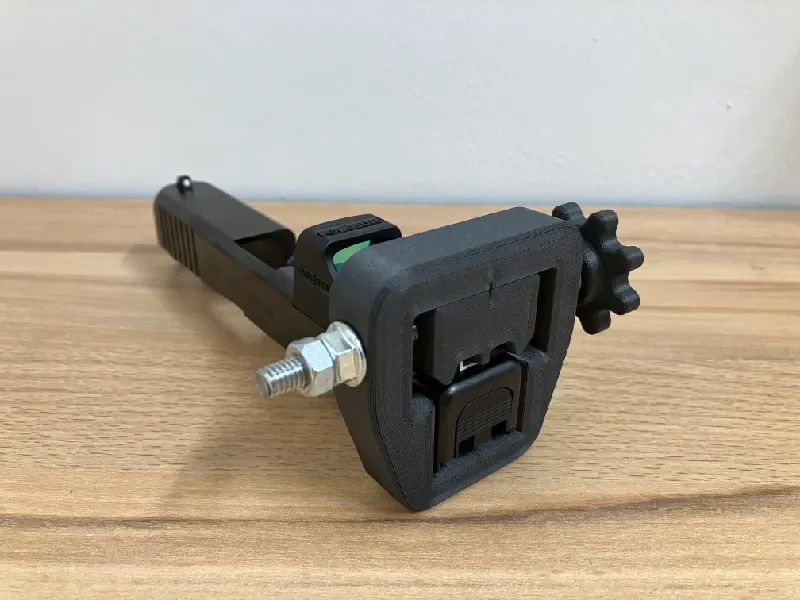

Поскольку все новые Glocks обычно поставляются со смещенным целиком от центра, мне нужен был простой инструмент, позволяющий регулировать целик в обоих направлениях.

Этот инструмент подойдет для всех пистолетов Glock калибра 9 мм с затвором шириной 25,5 мм и целиком GMS высотой 6,1 мм/6,5 мм (работает с пластиковыми прицелами, а также должен работать со стальными прицелами GMS), поэтому все G17, G19, G26, G34, G45,...

Чтобы проверить, являются ли ваши прицелы GMS, просто измерьте выемку на целике. Если ширина 4,2 мм, это прицел GMS (обычно они являются прицелами по умолчанию, установленными на заводе).

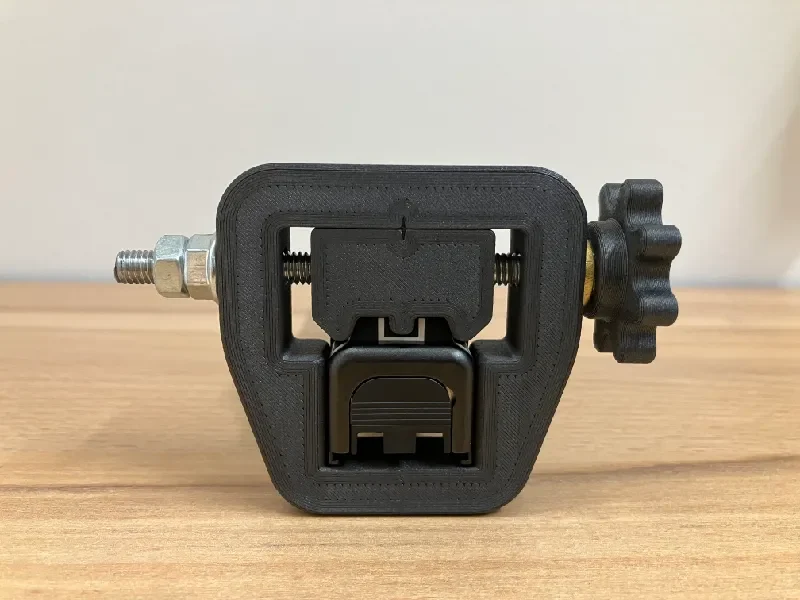

Рамка и толкатель имеют небольшие прорези для указания точного центра для справки.

Я сделал 2 разных варианта толкателя 6,1мм/6,5мм:

версия по умолчанию для нарезания резьбы в пластиковой детали (перед нарезанием резьбы очистите отверстие ручной дрелью ø5 мм)
версия с гайкой, в которой с каждой стороны вставляется гайка M6

После печати отверстие ø6 мм в рамке необходимо очистить ручной дрелью ø6 мм (это сделано специально, чтобы уменьшить общий разброс)

Необходимое оборудование:

1 винт с шестигранной головкой M6x80 мм (также подойдет M6x75 мм)
2 гайки M6 (4 для версии с толкателем гайки)
2 шайбы ø6,5

Допуски модели намеренно достаточно жесткие, поэтому убедитесь, что ваша нить набрана и тщательно высушена.

Я тестировал модели с Prusament PETG и Prusament PCCF, они работали безупречно с любой нитью, PLA тоже должен работать.

Откройте файлы 3mf как проект, вам нужно только настроить принтер и нить, все остальное настроено и готово к работе.

Если вы предпочитаете просто использовать STL, вот настройки, которые я успешно использовал:

0.2 Искробезопасная конструкция
10 нижних/11 верхних слоев
5 периметров
15 % заполнение гироида
