Ролик для тюбиков с фиксатором - печать на месте

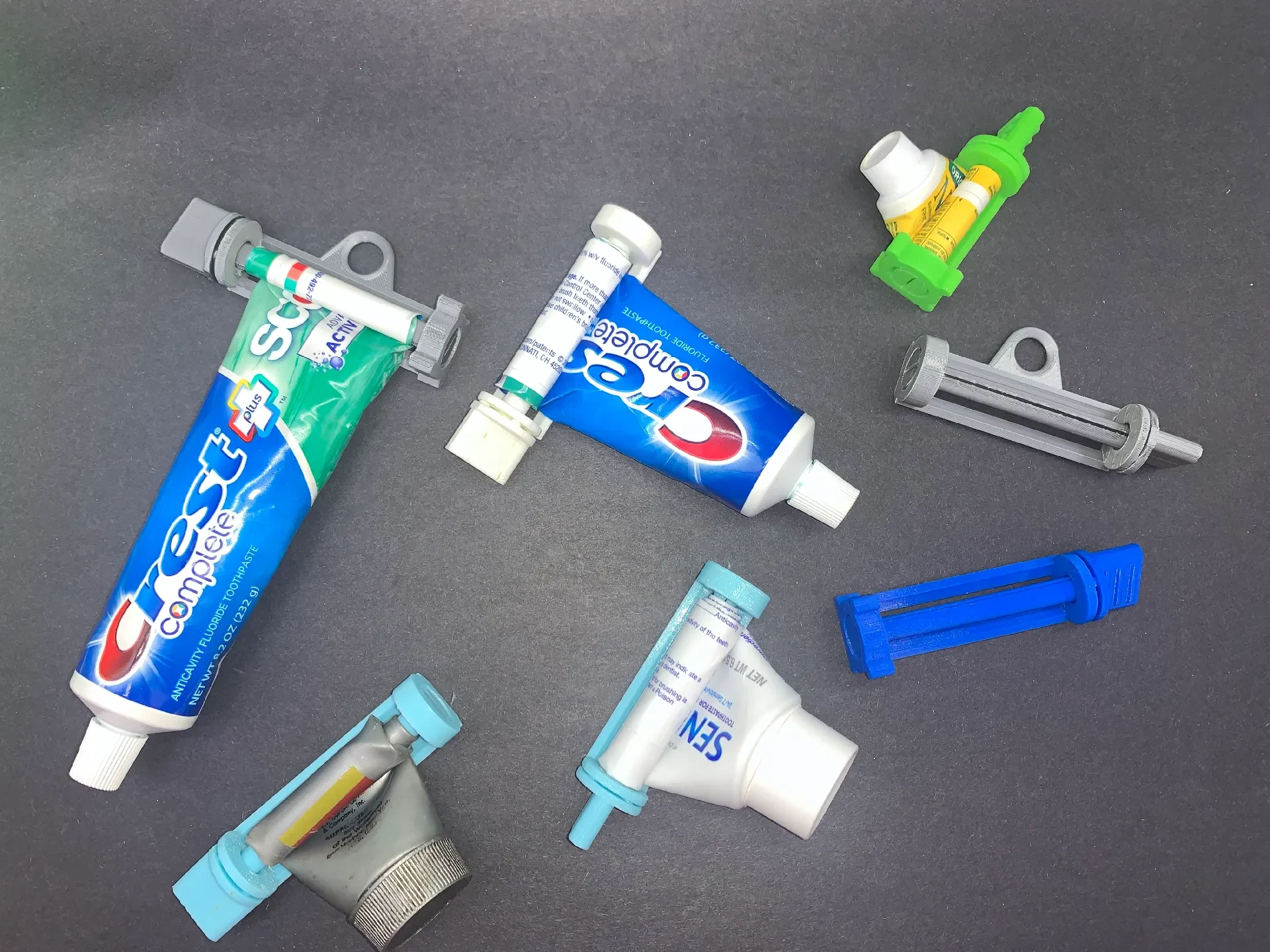

Это валик для пластиковых тюбиков с принтом на месте для таких вещей, как (зубная паста). Я планирую сделать этот вариант неконфетным на Хэллоуин, и поэтому я не хотел никаких съемных частей, которые могли бы вызвать проглатывание опасность. Его также необходимо было зафиксировать, чтобы трубка не разворачивалась.
В этой конструкции используются гибкие атрибуты длины, чтобы обеспечить возможность поворота ручки в следующее положение. После того, как трубка будет вставлена, она станет немного туже, так как это приведет к небольшому разрушению главного вала. Для фиксации используется 8-позиционная схема фиксации с 4 шариками.
Отпечатки ВЕРСИИ 2 имеют следующие атрибуты.
более высокая терпимость на конце. Для некоторых пользователей это может быть слишком близко. Я оставил V1 там.
Точки на подставке для лучшего сцепления с пластиной
Одна дополнительная внутренняя опора на конусе. Это необходимо для предотвращения падения конуса до того, как он достигнет второй опоры в проходе цилиндра.
Я сделал это в неск��льких форматах
Просто ролик

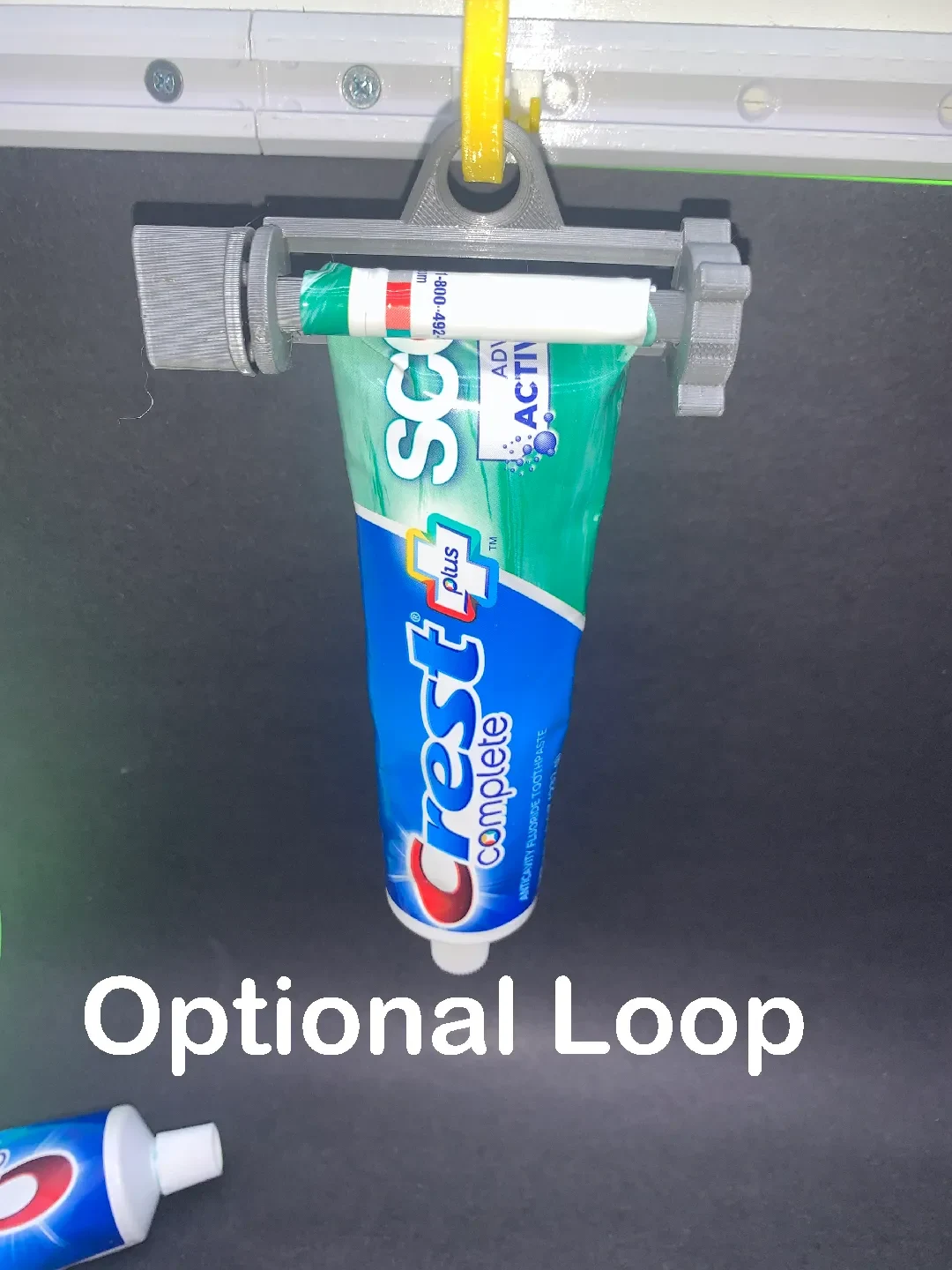

Ролик с кольцом для подвешивания «ПРАВАЯ» рука.
Ролик с подвесным кольцом «ЛЕВО»
все версии с предварительно отрисованной панелью поддержки и без
Размеры 40, 50 и 67 — хороший выбор для того, что у меня было под рукой.
Лево- или правоподвесные версии
Левое и правое будут зависеть от вас, в зависимости от того, в каком направлении вы катите трубку. Если вы хотите повесить его, трубка должна располагаться между шпинделем и стержнем в подвешенном состоянии.
Инструкции по печати:
Отлично печатает PLA без поддержек, если вы используете встроенную модель поддержки. На других материалах я еще не проверял.
Разработан для с��пла диаметром 0,4 мм и протестирован со слоями толщиной 0,2 мм.

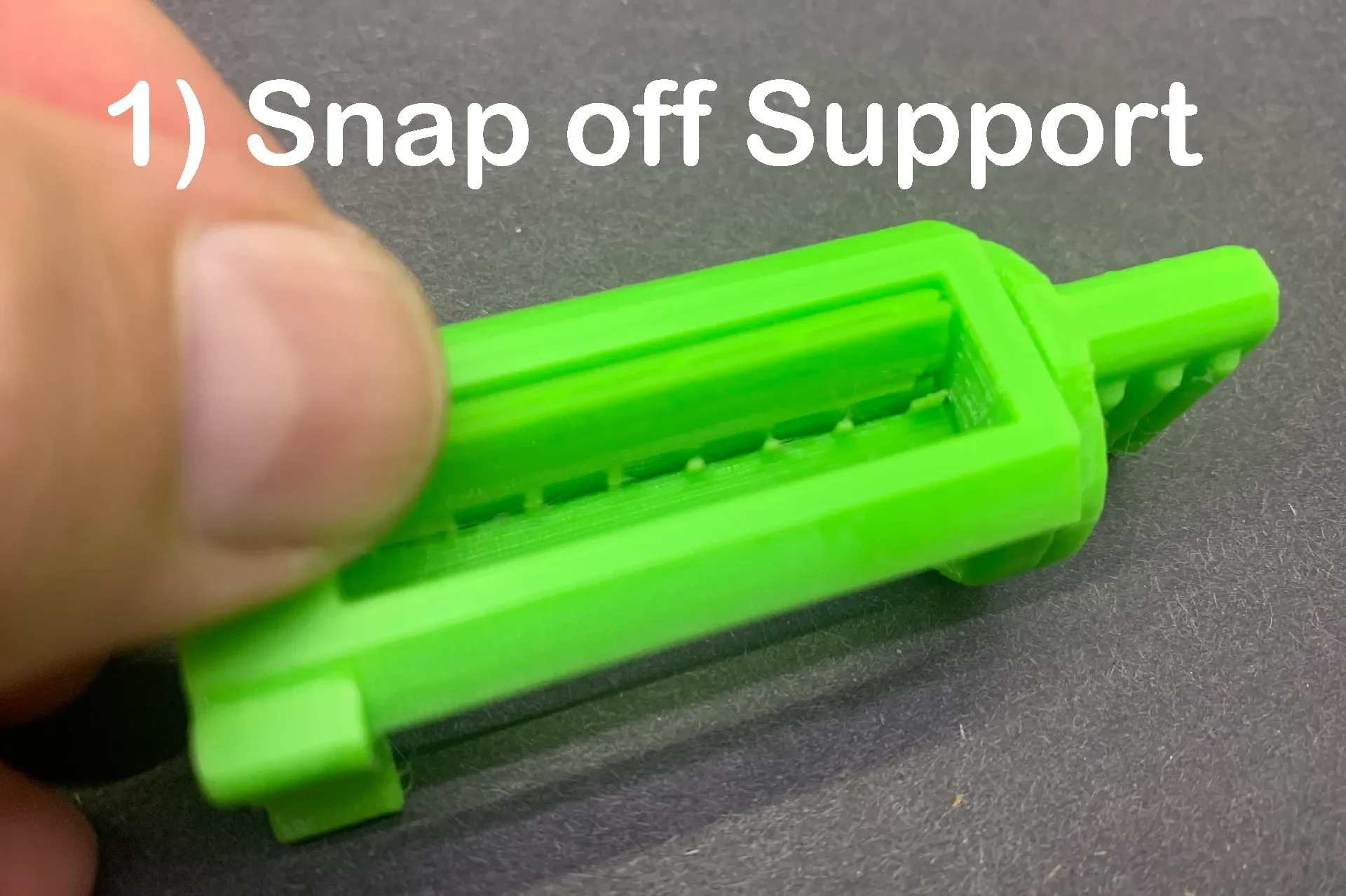

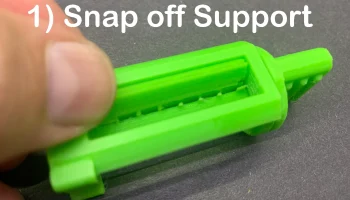

Я обеспечиваю ему опору, которую вы можете отломить и обрезать все оставшиеся точки.

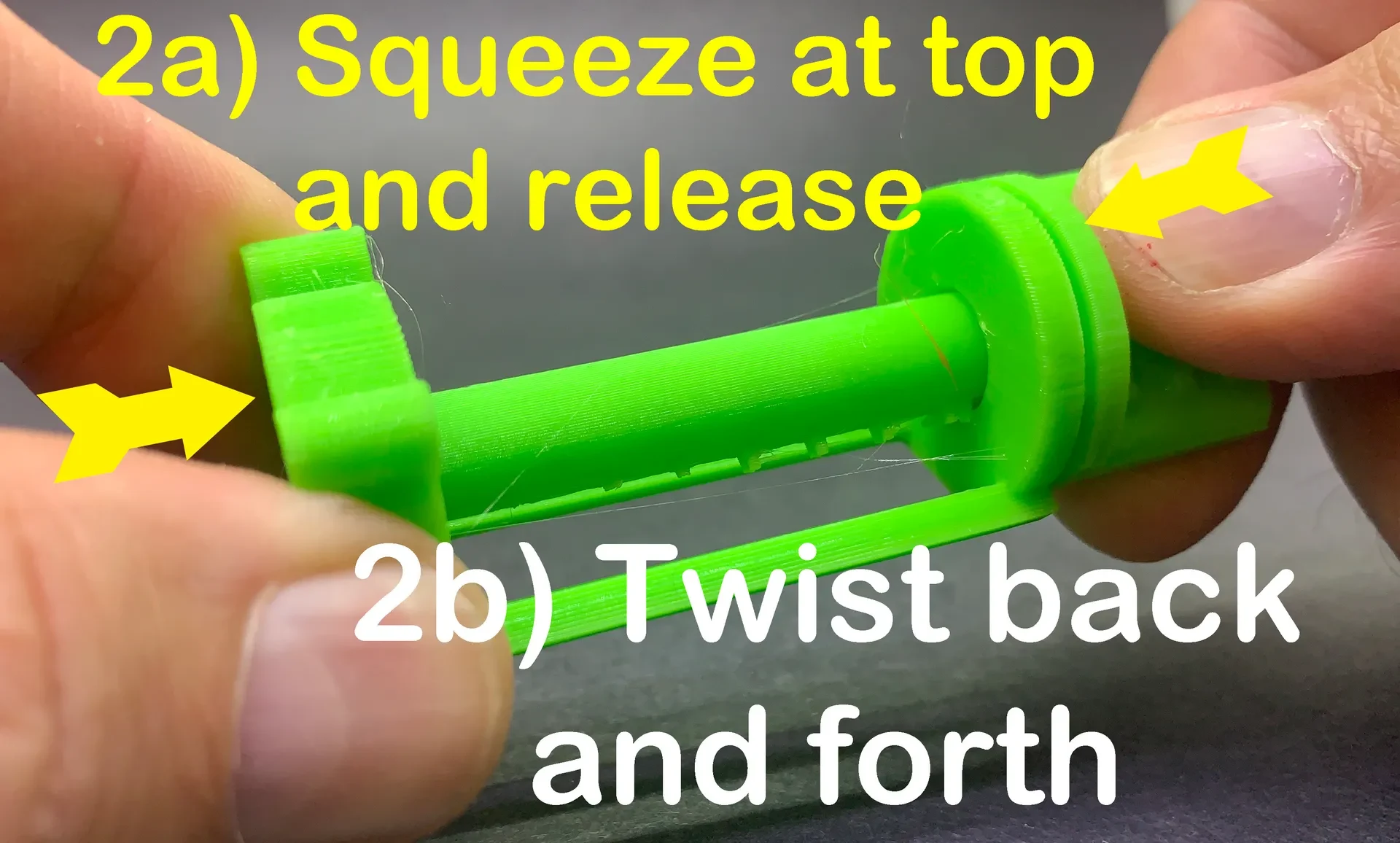

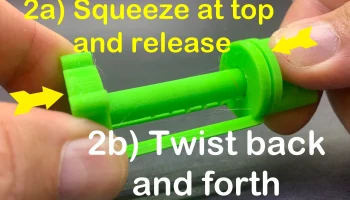

Поверните вперед и назад, чтобы освободить внутренние опоры.

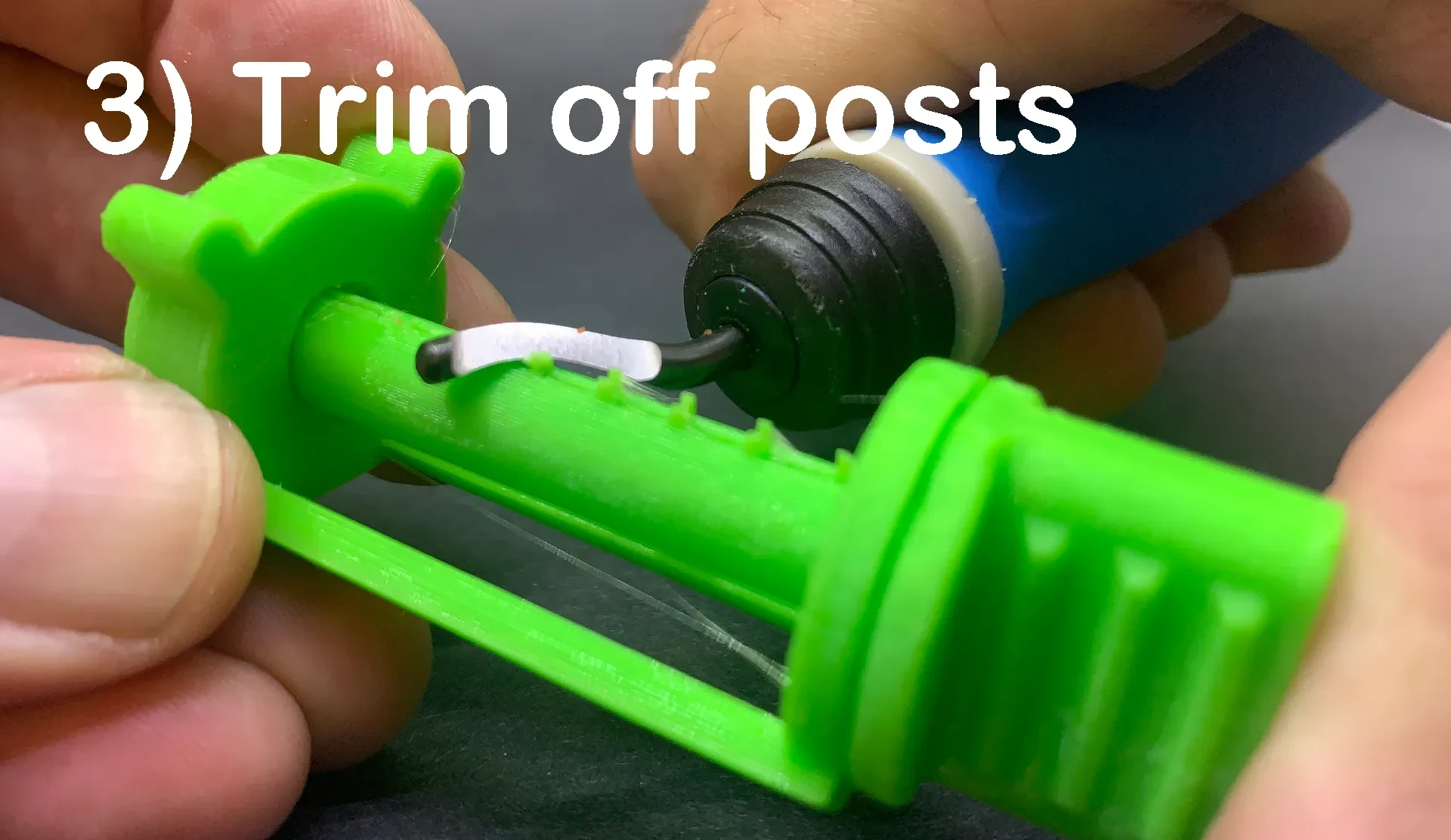

отрежьте все оставшиеся точки на валу… он не обязательно должен быть идеальным.
Вот и все.
Установка пластиковой трубки.
Многие пластиковые трубки очень приятны. Некоторые ненавидят. Для тех, кто не сработал при первом полном обороте, вставьте пластик в прорезь, пока он не появится на другой стороне. Сожмите трубку при первом повороте. В вашем повороте трубка должна входить между центральным валом и одним из оснований. стержни.
