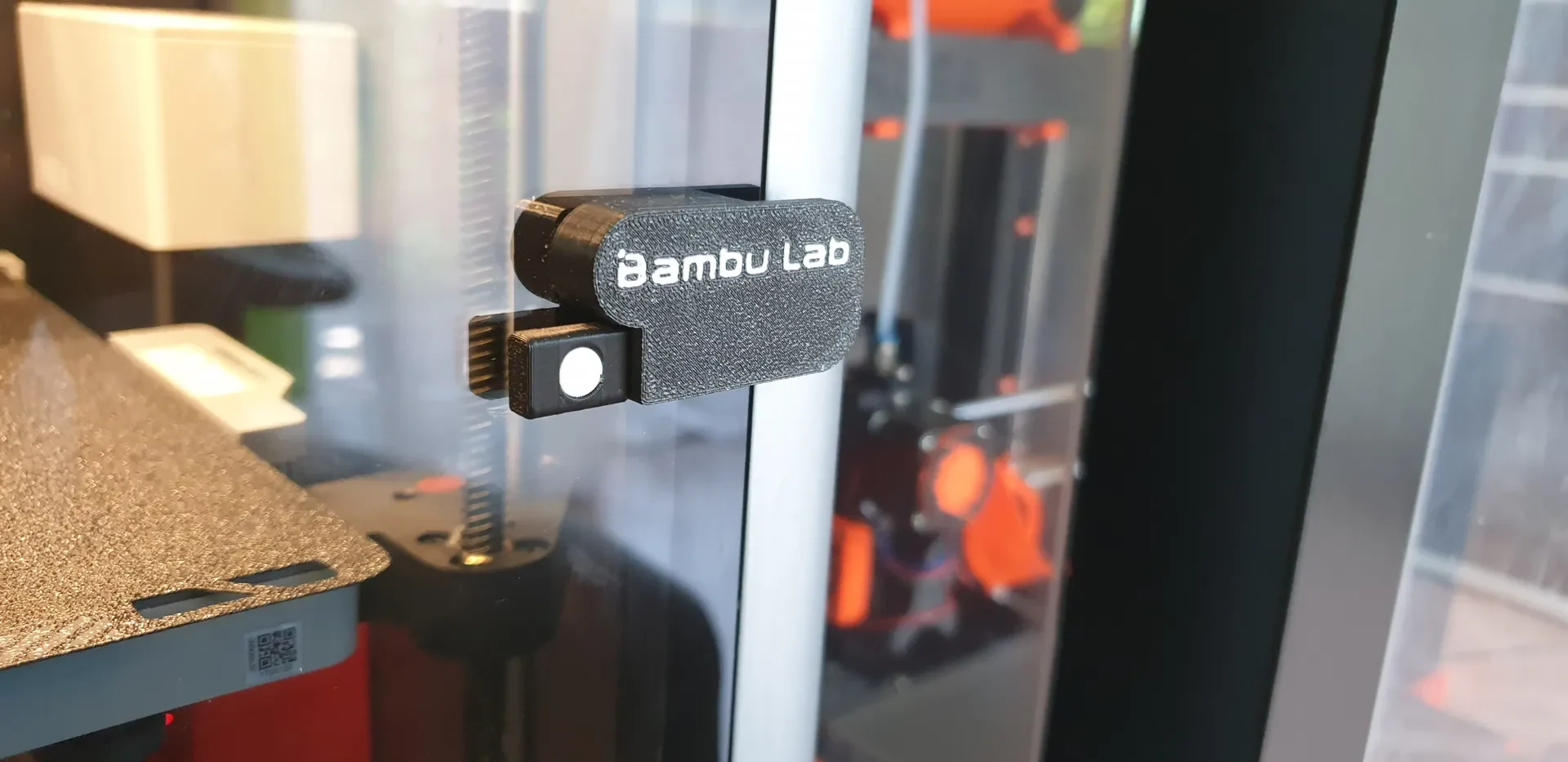

Магнитный замок в ручке передней панели для BambuLab X1C

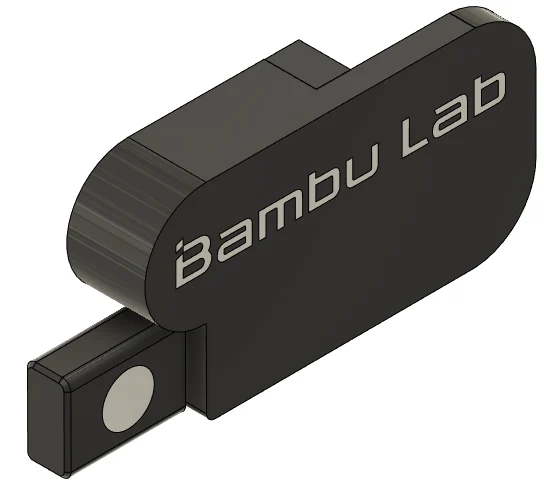

Мой 3D-принтер очень интересен моим малышам со всеми огнями и движениями. Я искал дверной замок для корпуса X1C, который не позволяет моим малышам открыть дверь. Так как ни одной модели на нескольких платформах я не нашел, решил спроектировать дверной замок самостоятельно. Я с нуля переработал обработчик передней панели и добавил слот для магнитного ключа. На другой стороне стеклянной панели я добавил брусок с магнитом внутри. С помощью магнитного ключа вы можете толкать или тянуть засов, который блокирует или разблокирует стеклянную переднюю панель.
Печать:

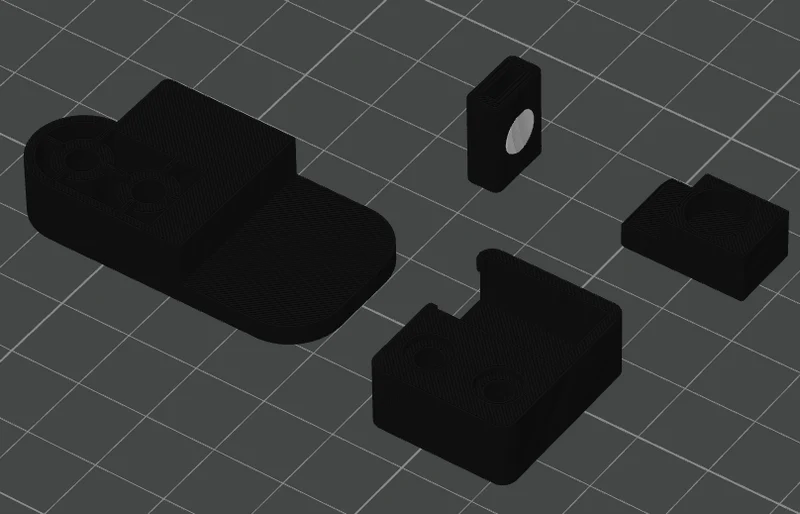

Распечатайте 4 части. Файл-обработчик и файл ключей содержат отдельные объекты для раскрашивания. Распечатайте ключ, стоящий на маленькой стороне. Это обеспечит хорошую фиксацию магнита в пластиковой детали. Возможно, вам понадобится козырек для ключа.
Помимо деталей, напечатанных на 3D-принтере, вам понадобится:
Кусочки Какая ссылка
1 круглый магнит 8x3 Ссылка
1 магнитная ссылка 20x6x1,5
2 термовставки M3x4 Ссылка
2 винта M3x12
Строительство:
Снимите оригинальный обработчик передней панели.
Вставьте круглый магнит в стержень. Возможно, вам понадобится небольшое усилие, чтобы вдавить магнит.
Вставьте прямоугольный магнит в ключ в правильном положении, опять же потребуется небольшое усилие. Прямоугольный магнит должен отталкиваться от круглого, когда белый кружок ключа будет обращен к вам. После этого вы легко сможете увидеть, закрыта ли дверь (вы видите белый кружок ключа) или открыта.
Вставьте тепловые нити в обработчик.

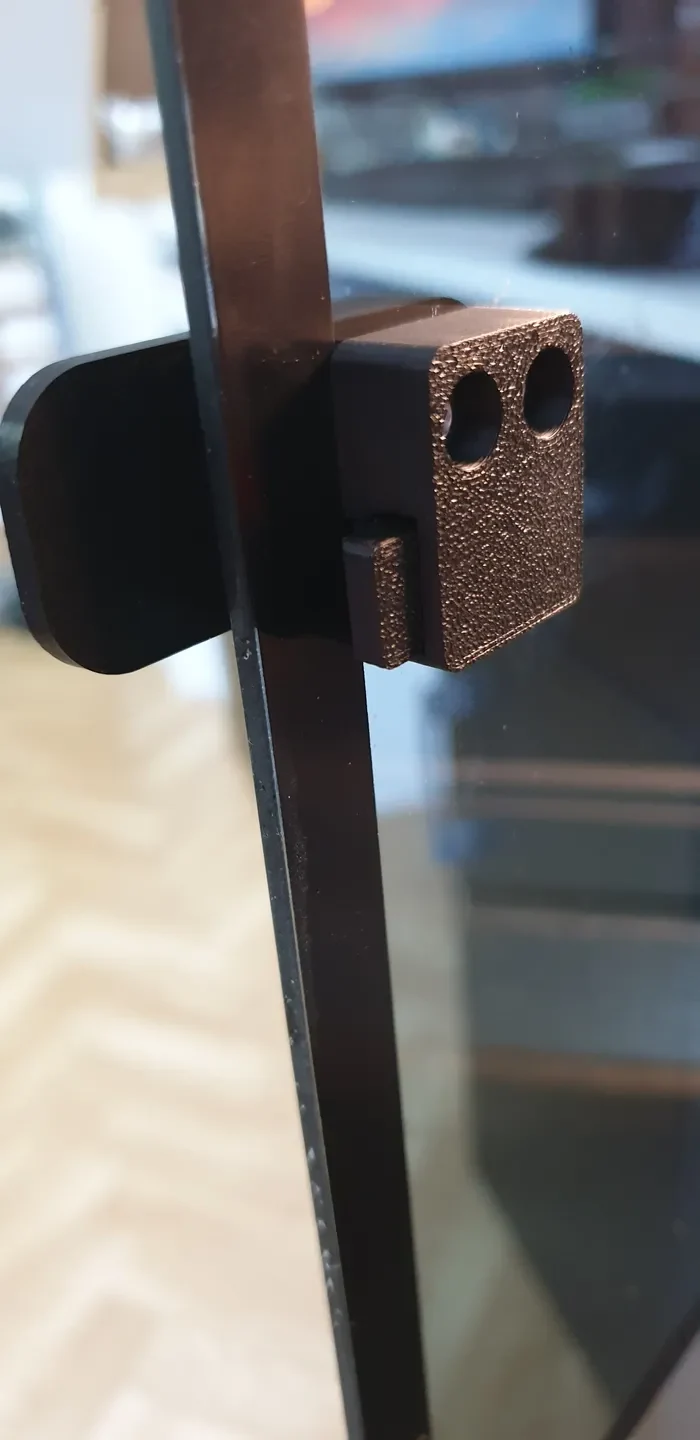

Поместите штангу в футляр для бара. Вы должны увидеть круглый магнит.

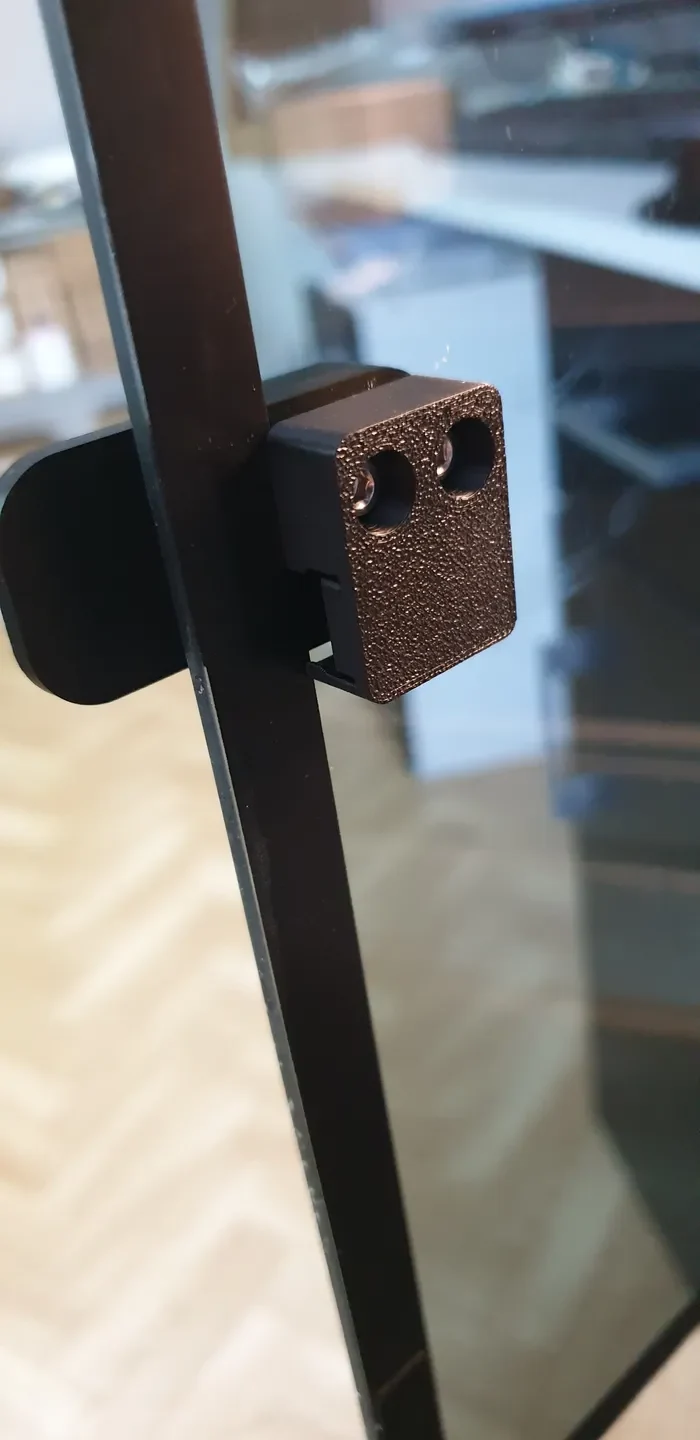

Прикрутите корпус штанги с манипулятором через стеклянную переднюю панель.

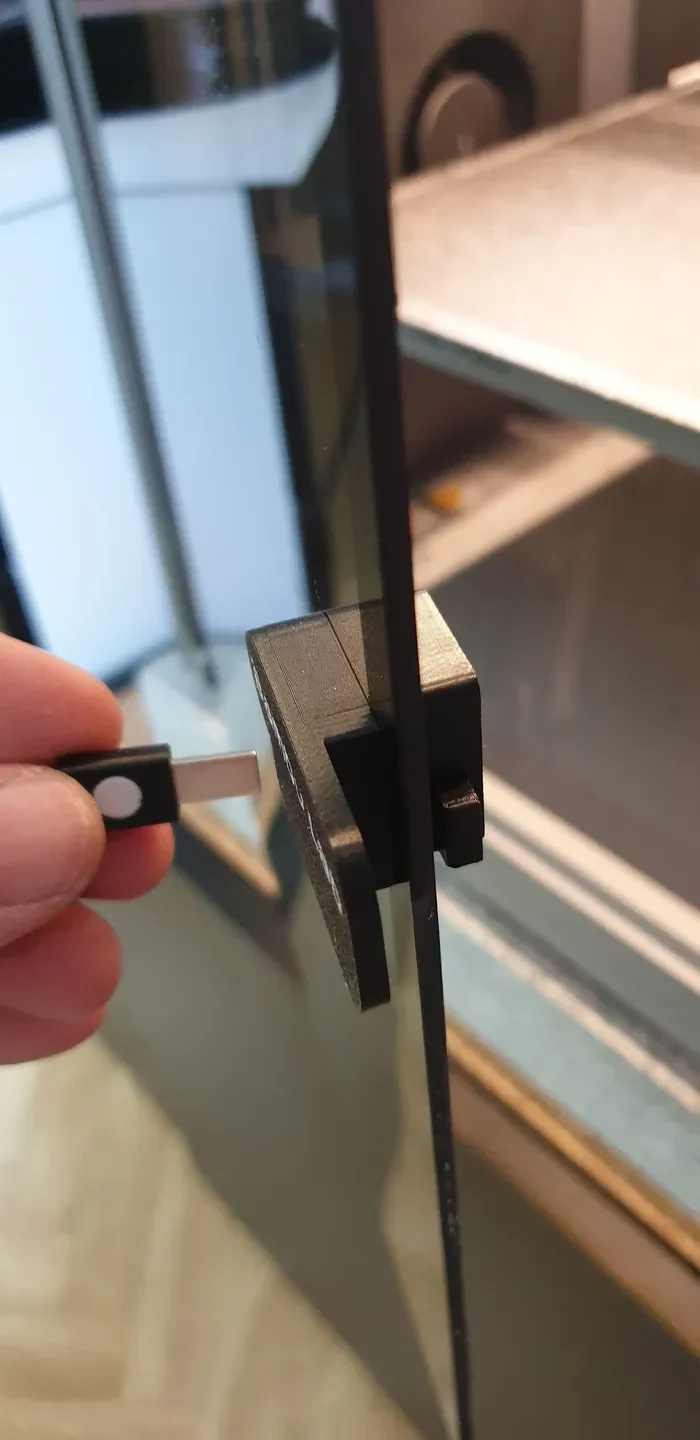

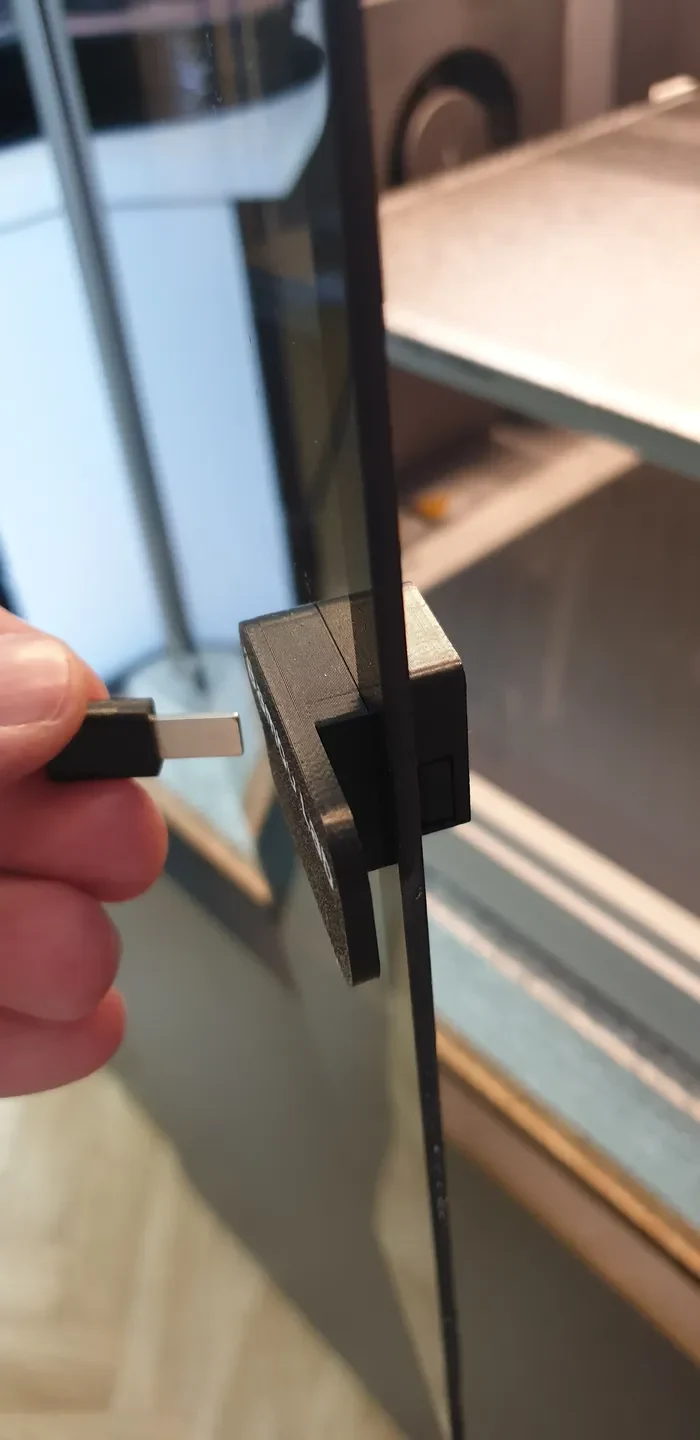

Закройте переднюю панель и вставьте магнитный ключ в манипулятор.
Распечатал свой обработчик в цвете Prusament ASA, белом и черном.
Не стесняйтесь изменять или переделывать дизайн.
