Концевой блок натяжного ролика оси Monoprice Mini X

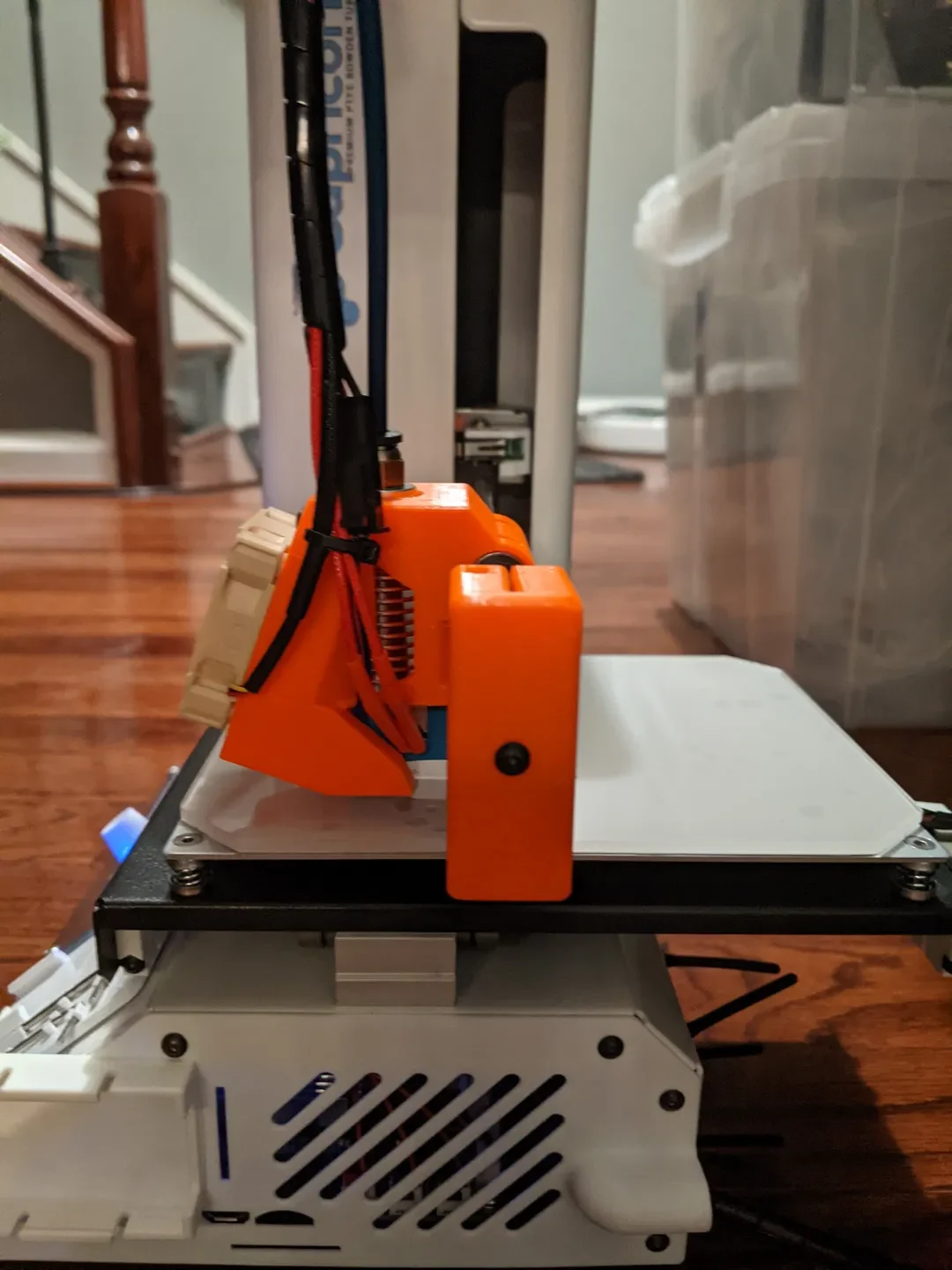

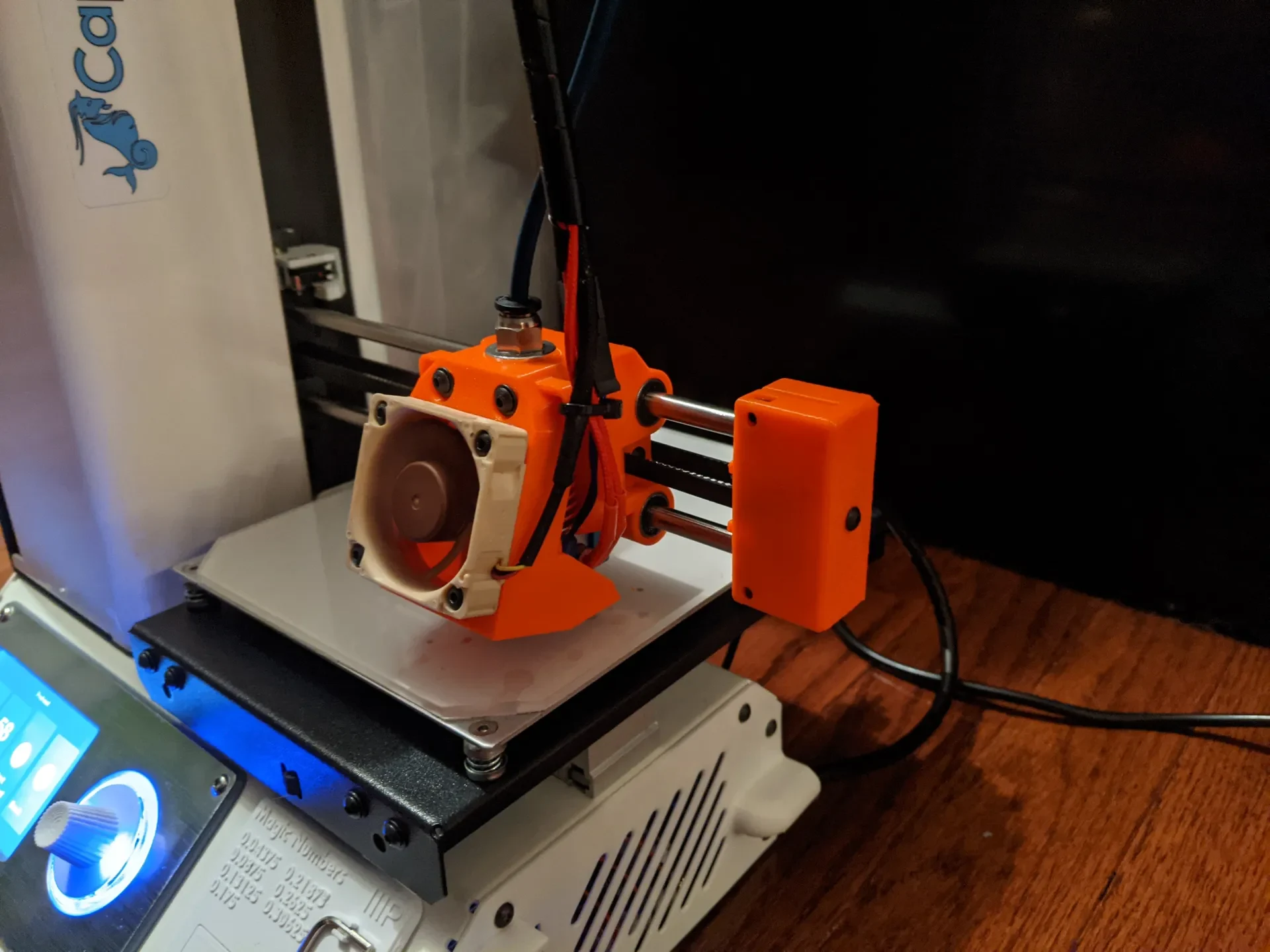

Это натяжной блок MP Mini X-конца в стиле Prusa Mini. Это значительно улучшает стабильность и выравнивание оси X за счет зажима стержней, а не просто использования фрикционной посадки с надавливанием. Моя калибровка первого слоя значительно улучшилась после использования этого крепления, где оно сохраняло стабильность Z по всей длине оси X. Это также намного проще в установке по сравнению с посадкой с трением. Раньше принудительная установка блоков с фрикционной посадкой иногда приводила к искривлению оси, смещению оси Z и нестабильности по мере усталости деталей.

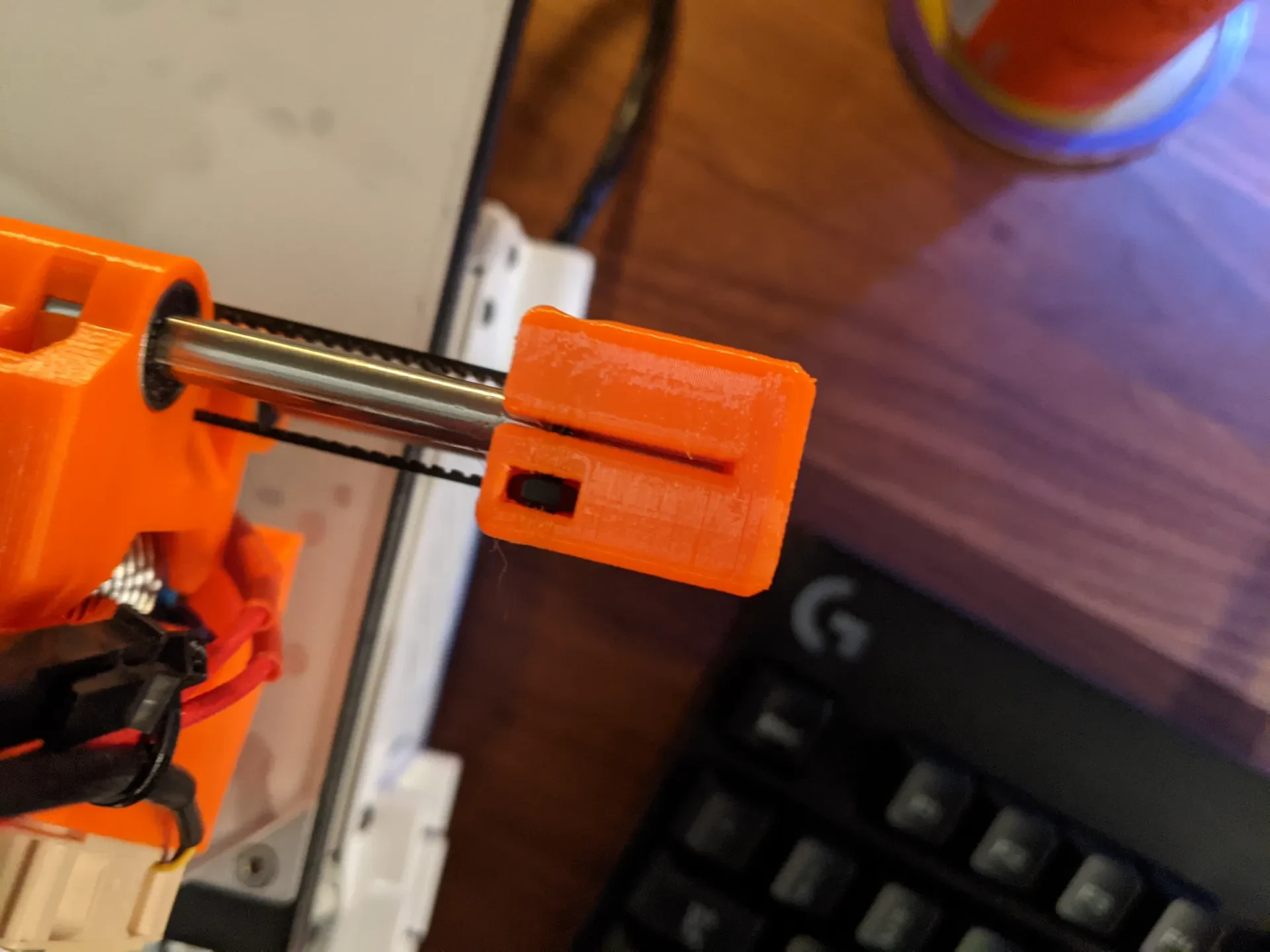

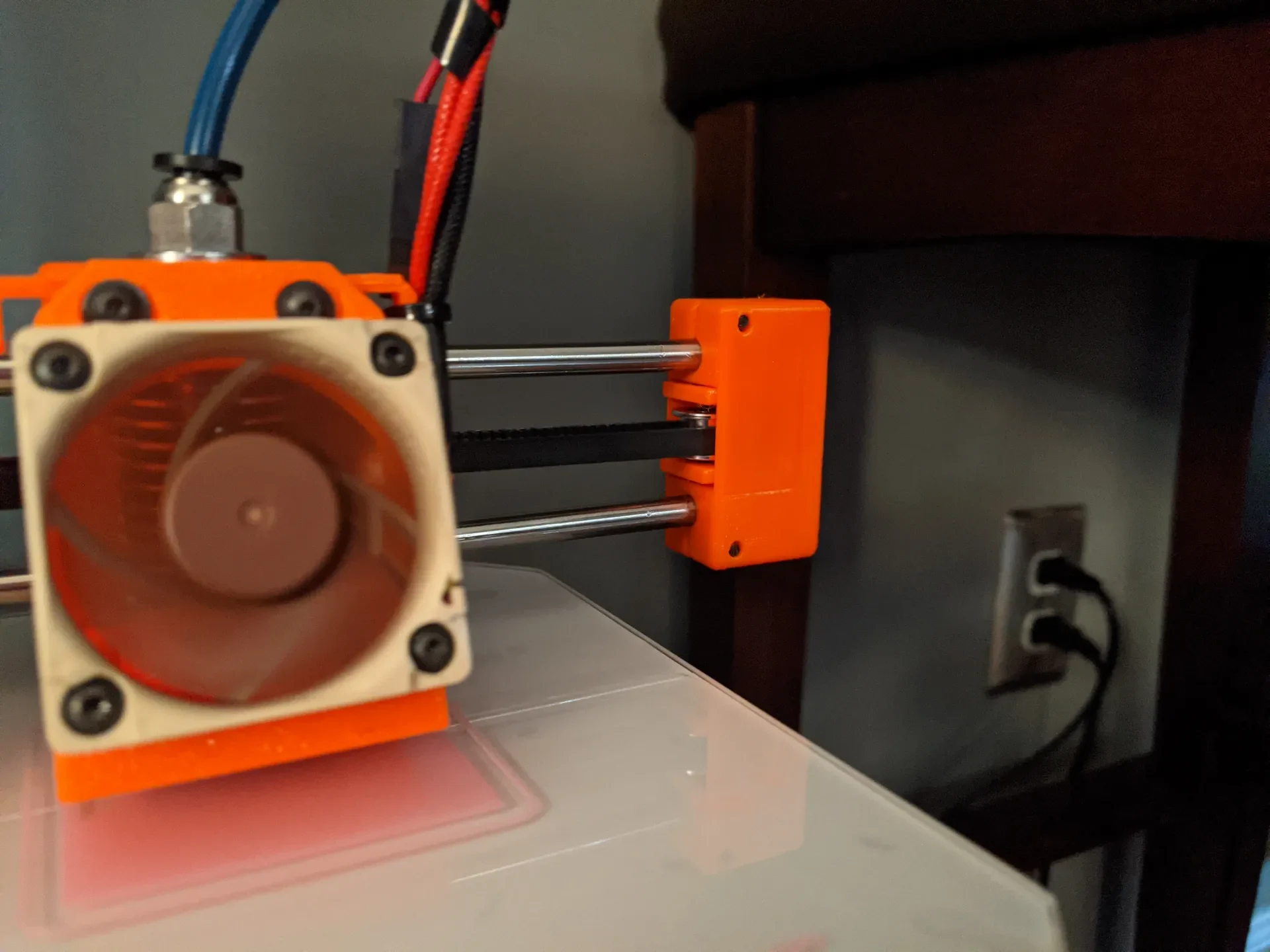

Он состоит из двух частей: крепления натяжного ролика и концевого блока X, в котором находится крепление натяжного ролика. На моем MP Mini также был неправильно просверлен фиксатор натяжного ролика на X-конце, что привело к искривлению ремня. Этот фиксатор натяжного ролика помогает удерживать натяжной ролик в прямом положении, а отверстия расположены по центру, поэтому ремень не смещается в одну сторону.
Работа продолжается. На данный момент тестирование не выявило проблем с долговечностью или усталостью при использовании PETG. Обратная связь приветствуется.

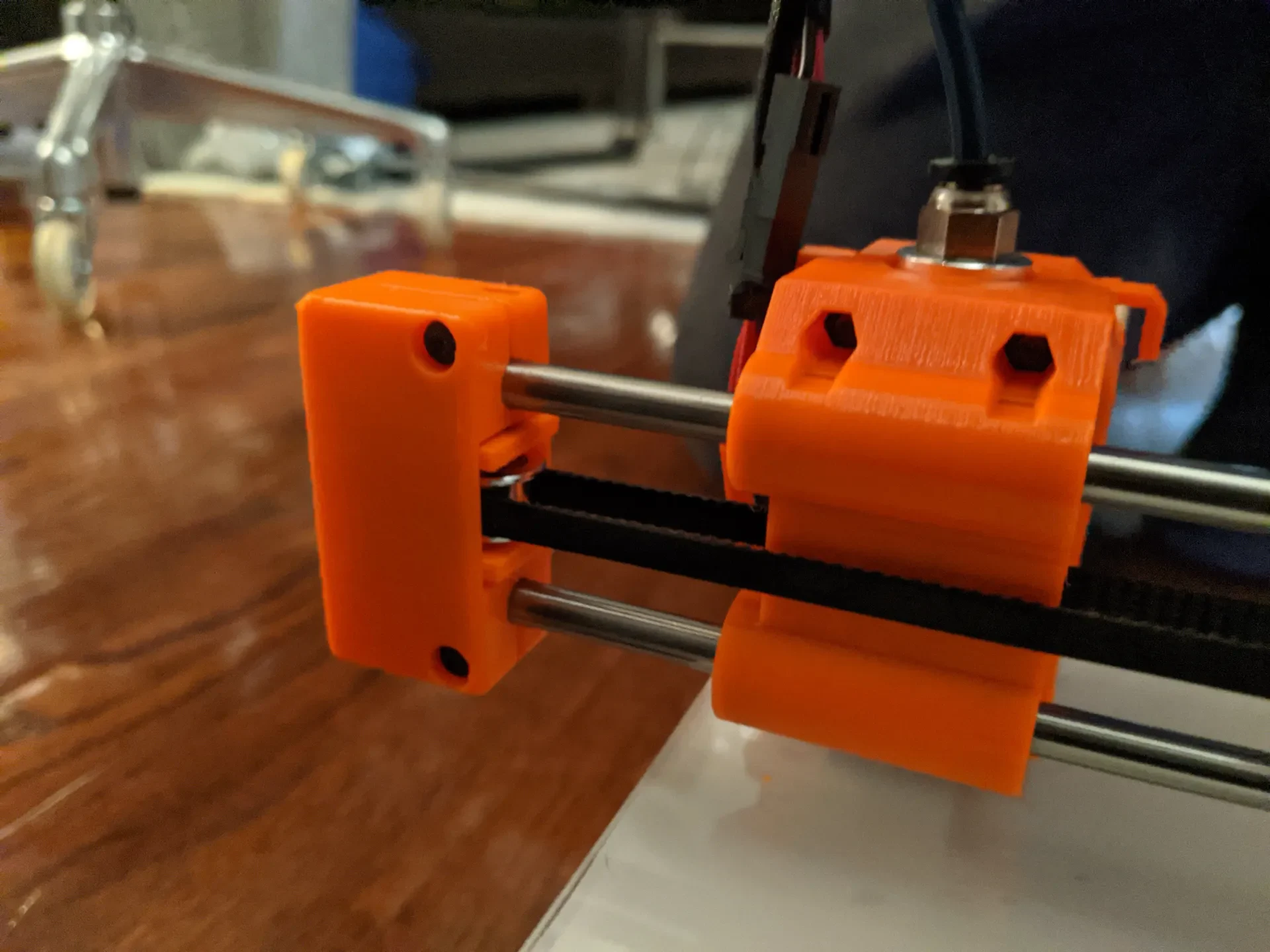

Вам понадобятся 3 гайки М3 (2 для б��ока, 1 для натяжного ролика) и различные винты М3. Два винта M3 закрепляют конец на стержнях оси X, а еще один винт M3 действует как штифт для шкива. Настоятельно рекомендуем металлический гладкий шкив GT2 16T с подшипниками, так как винт прорезает и изнашивает канавки на валу стандартного пластикового натяжного шкива.
Не предназначен для работы со стандартным кожухом оси X.
Распечатать инструкции
Если можете, используйте PETG: он прочнее и обладает достаточной гибкостью. В противном случае, я считаю, НОАК должна работать. 20% заполнения и 2 или 3 стен достаточно для прочности. Расположите детали плоской стороной вниз для печати без поддержек. Размеры довольно малы; отверстия были спроектированы диаметром 6,1 мм, чтобы стержни могли входить внутрь, а зате�� зажиматься. Если вам приходится вставлять стержни в отверстия, возможно, требуется настройка допусков вашего принтера и/или могут потребоваться точки входа стержней. очистка.
