Автоматический замок для веревочного кулачка - натяжител...
Мне нужно было заблокировать веревку после того, как она сильно натянута, поэтому я разработал это.
Желания:
односторонняя, печать на месте основной части.
открытое пространство, позволяющее легко пропустить трос через корпус.
блокировочный зубчатый ролик
выровнены статические отверстия для каната и направления натяжения каната
Сборка без инструментов и крепежа

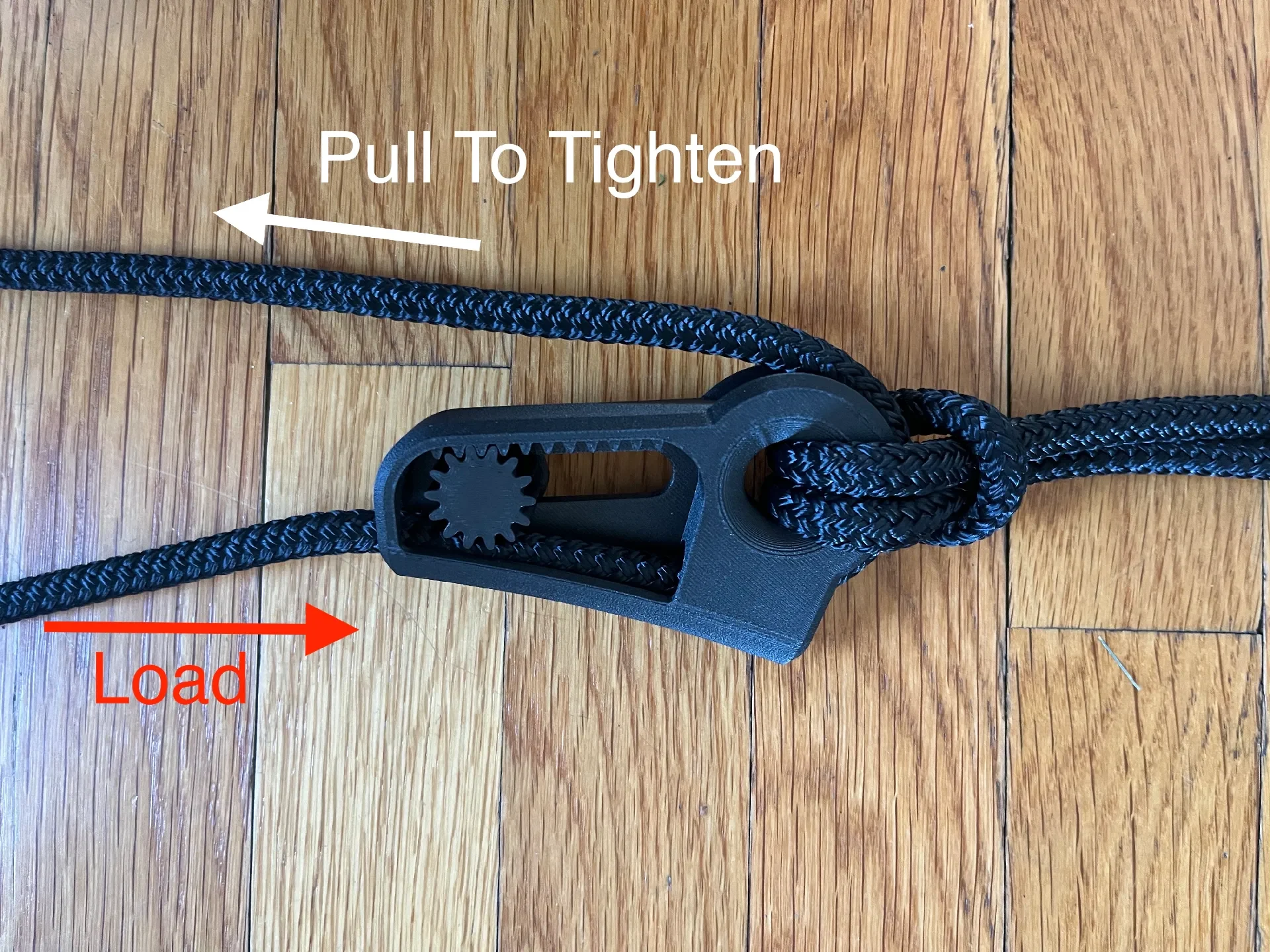

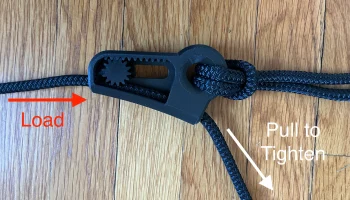

потяните в сторону груза или против него, чтобы затянуть

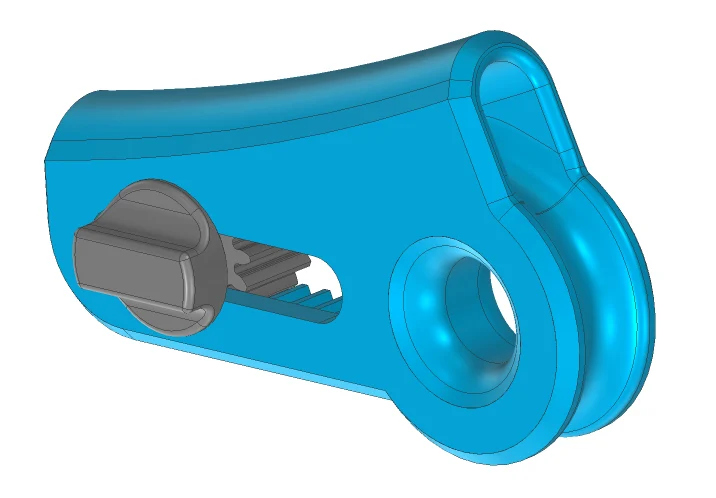

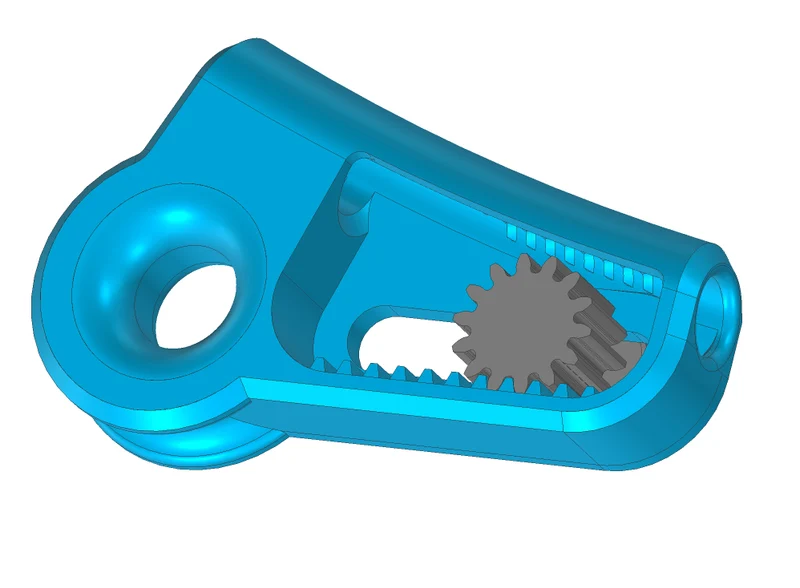

В итоге у меня получилось 3 части: основной корпус, ролик с зубчатой передачей и ручка.
Эта модель имеет отверстие диаметром 10 мм для веревки/шнура. Масштабируйте детали вверх или вниз, чтобы они соответствовали конкретному диаметру каната. Я увеличил масштаб (120%) для отверстия диаметром 12 мм, чтобы обеспечить допуск. На первых фотографиях видно, как используется веревка диаметром 3/8 дюйма.
При уменьшении менее чем на 80% резьба на ролике и ручке становится слишком маленькой, чтобы их можно было скрутить друг с другом, поэтому я включил два дополнительных файла — ролик с зубчатой передачей со стойкой и ручку со сквозным отверстием. Хорошо, что ни для того, ни для другого не требуется никакой поддержки. Однако вам нужно будет склеить их вместе, стараясь не приклеить их к основному корпусу во время сборки.

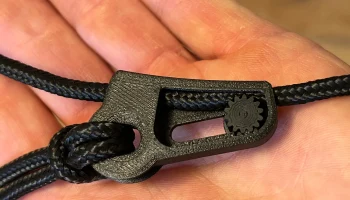

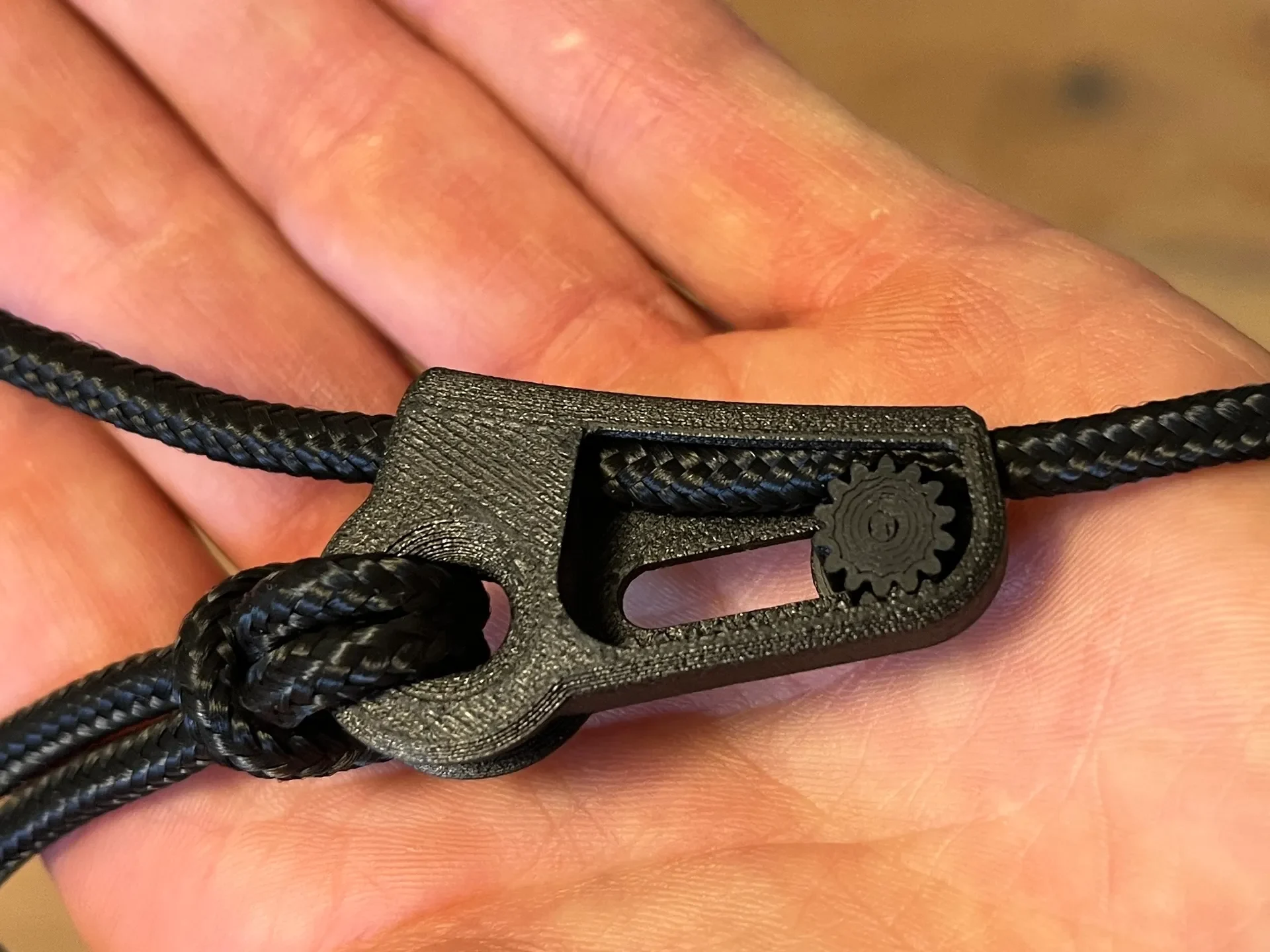

Я успешно распечатал и использовал это, уменьшив размер до 50% (отверстие шнура 5 мм). Смотри последнее фото, в руке.
Я печатаю это из PETG, наполненного углеродным волокном, для наружного применения. Думаю, шероховатость CF поможет схватить веревку.
Будьте осторожны при использовании подобных устройств. Они могут выйти из строя, поэтому не поддерживайте людей и не подпирайте ничего тяжелого над людьми или животными.
