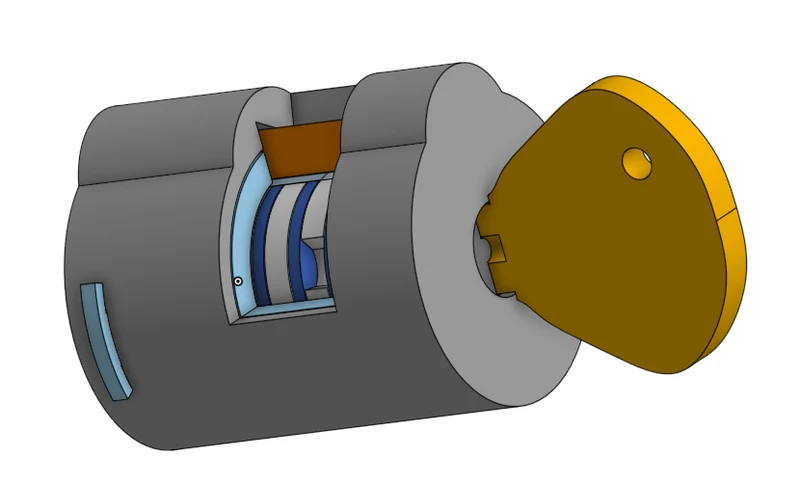

Замок фиксатора диска в классическом стиле Assa Abloy

Выберите ключ из одного из вариантов и распечатайте диски, представляющие вырезы ключа (отмечены A-E)

Вам также понадобится корпус замка, втулка, диск 0, вращающийся диск, зажим и боковая планка.

Для проставок их понадобится 6 штук, есть 3 толщины. Вы хотите начать с самой тонкой, отмеченной буквой S. Если в конце сборки вертушка не окажется заподлицо с концом втулки, вам нужно будет распечатать несколько более толстых прокладок, отмеченных M и H.

Чтобы сместить боковую планку к корпусу замка, вам понадобится пружина. Я использовал пружину Mul-T-Lock диаметром 4 мм, но думаю, подойдет любая пружина замка.

Сборка

Отшлифуйте все детали наждачной бумагой с зернис��остью 600, пока они не станут гладкими.
Вставьте пружину в круглое отверстие втулки. Убедитесь, что после установки боковой планки на пружину она может плавно войти во втулку.
Сначала поместите диск 0.
Поместите проставку

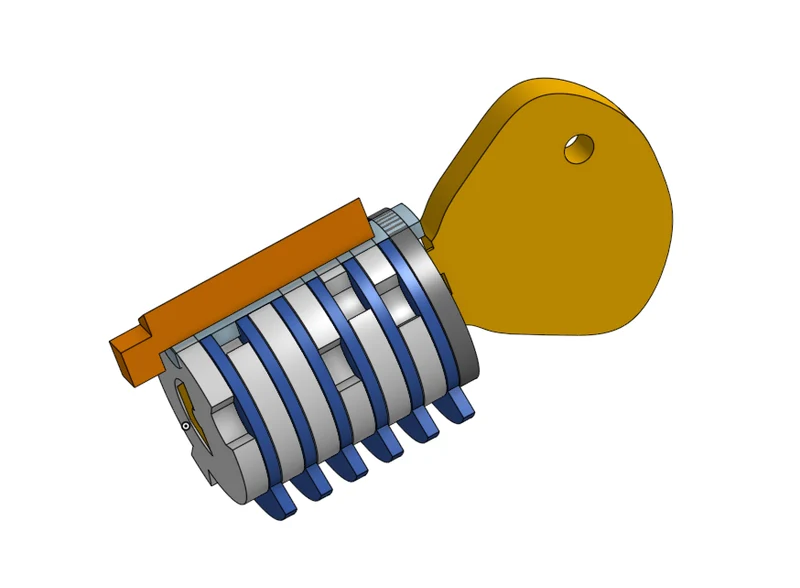

Повторите этот шаг для дисков, основываясь на вырезах ключа, который вы напечатали. Поставил диск с буквой, поставил проставку.
Поставьте бесплатный спиннер.
Проверьте ключ, убедитесь, что после его поворота на 90 градусов боковая планка легко входит в гильзу.
Удалите ключ.
Вставьте нагруженную гильзу в корпус.
Вставьте зажим через отверстия сзади (продавив через отверстия его ножки), чтобы он не позволил рукаву выпасть сзади.

Видео, как я собираю замок, можно посмотреть здесь:

Вы можете создать свои собственные ключи или настроить модель на моей странице модели OnShape здесь:
