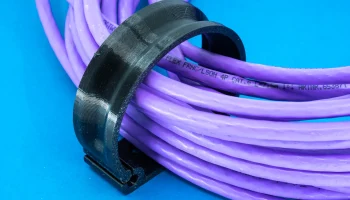

Кабельный органайзер с выдвижным замком - различные размеры

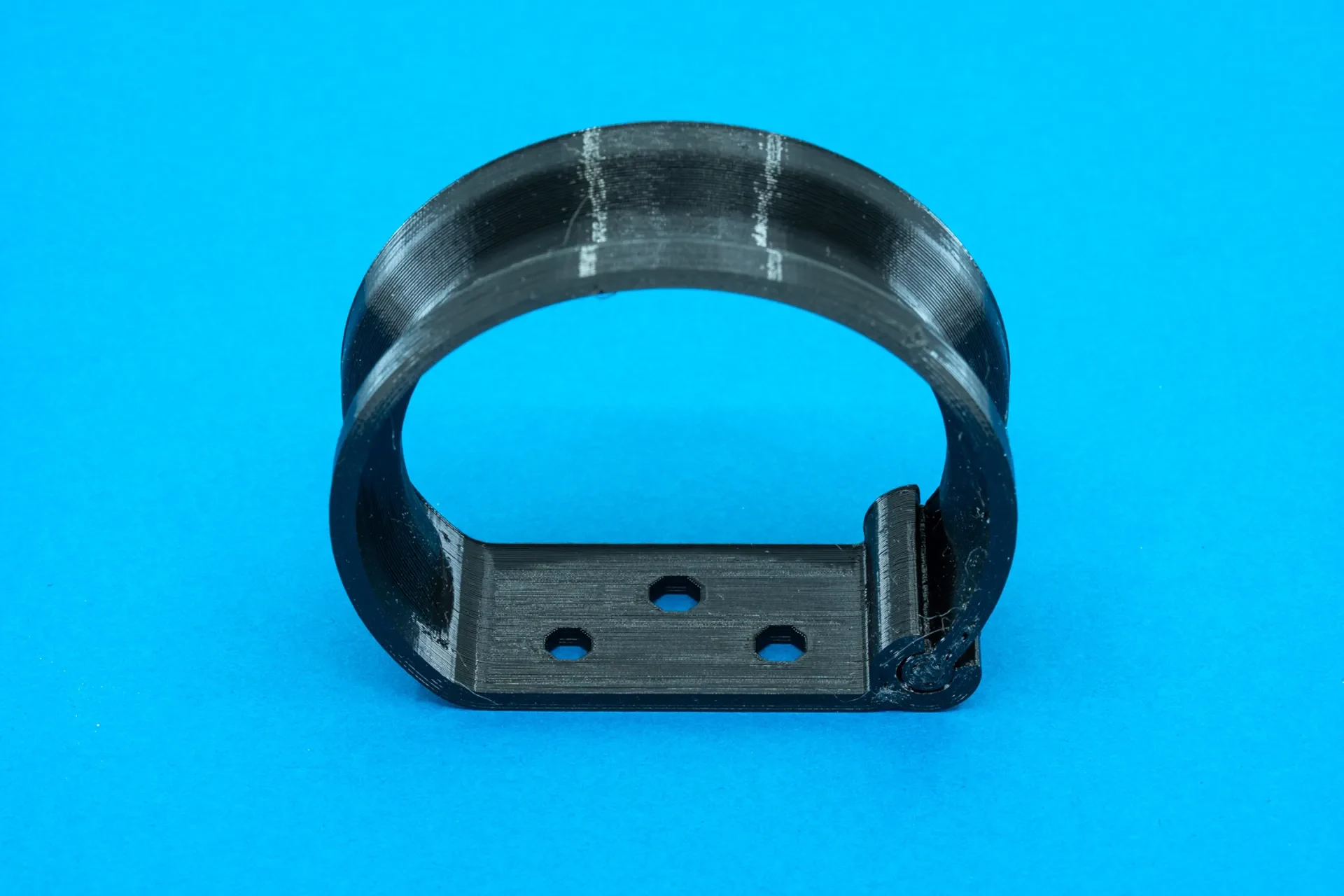

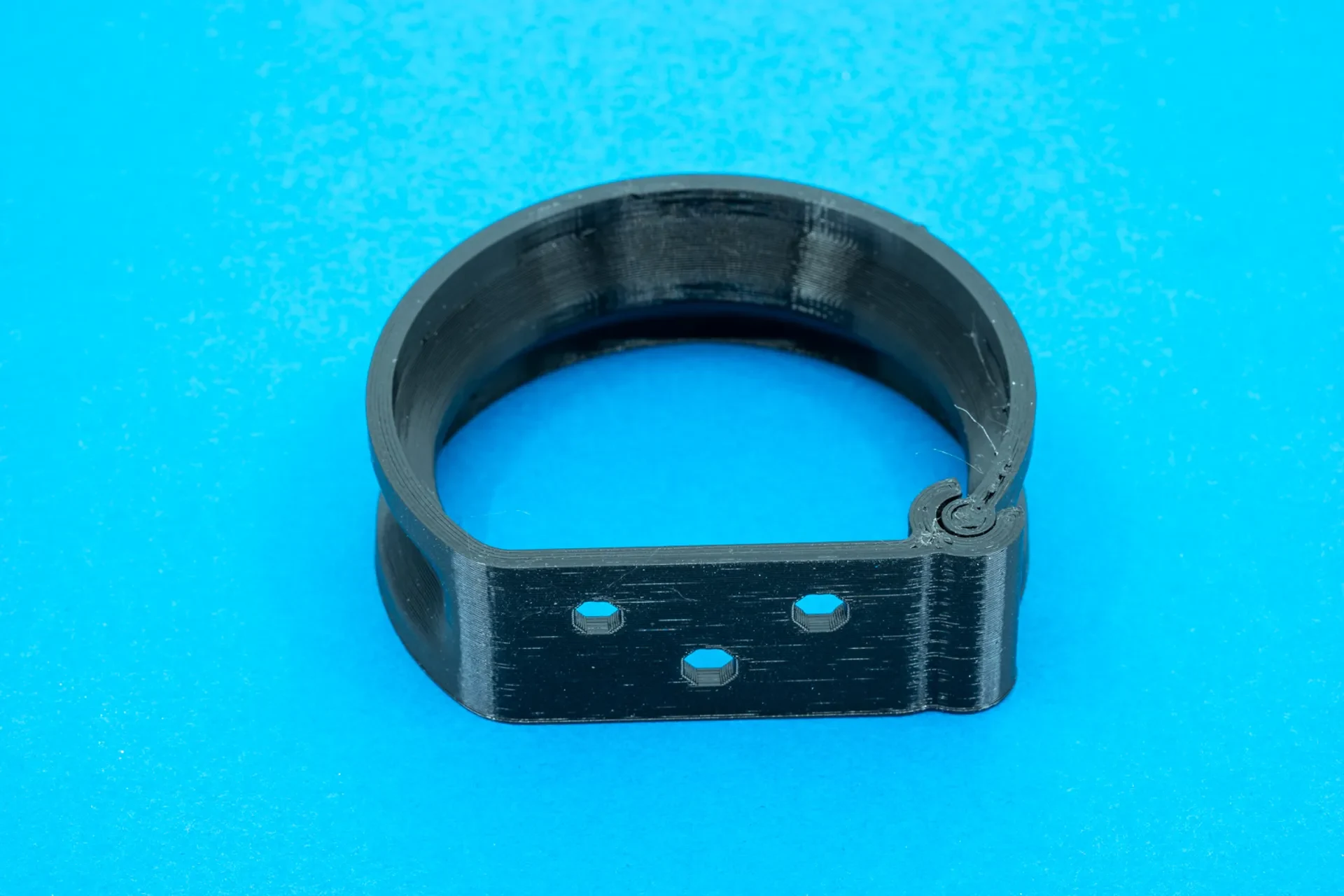

Это еще одна конструкция кабельного органайзера для силовых и сетевых кабелей. Он оснащен выдвижным замком, позволяющим легко добавлять и удалять кабели. Дизайн специально разработан для процесса FFF, напечатанного с использованием нити PETG или ASA.
Как распечатать кабельный органайзер
Существует пример проекта Prusa Slicer LR2208-055 Print.3mf, в котором выполнены все рекомендуемые настройки. Используйте это или посмотрите таблицу ниже:
Ориентация: Кабельный органайзер напечатан на боковой стороне.
Размер сопла: 0,4 мм, 0,6 мм или 0,8 мм
Высота слоя: 0,2 мм для сопла 0,4 мм.
0,3 мм для сопла 0,6 мм
0,4 мм для сопла 0,8 мм
Материалы нитей: PETG или ASA.
Периметры: 3 периметра (важно!)
Заполнение: 0%
Профиль слайсера Prusa: «Качество 0,2 мм»
Дополнительные настройки:
Включите «Избегать пересечения периметра».
Отключить «Заполнить пробелы» (только для сопла диаметром 0,4 мм).
Я не рекомендую использовать PLA для этой модели. Материал слишком жесткий и хрупкий, особенно для меньших диаметров (<70), чтобы замок мог работать правильно. Используйте его на свой страх и риск.

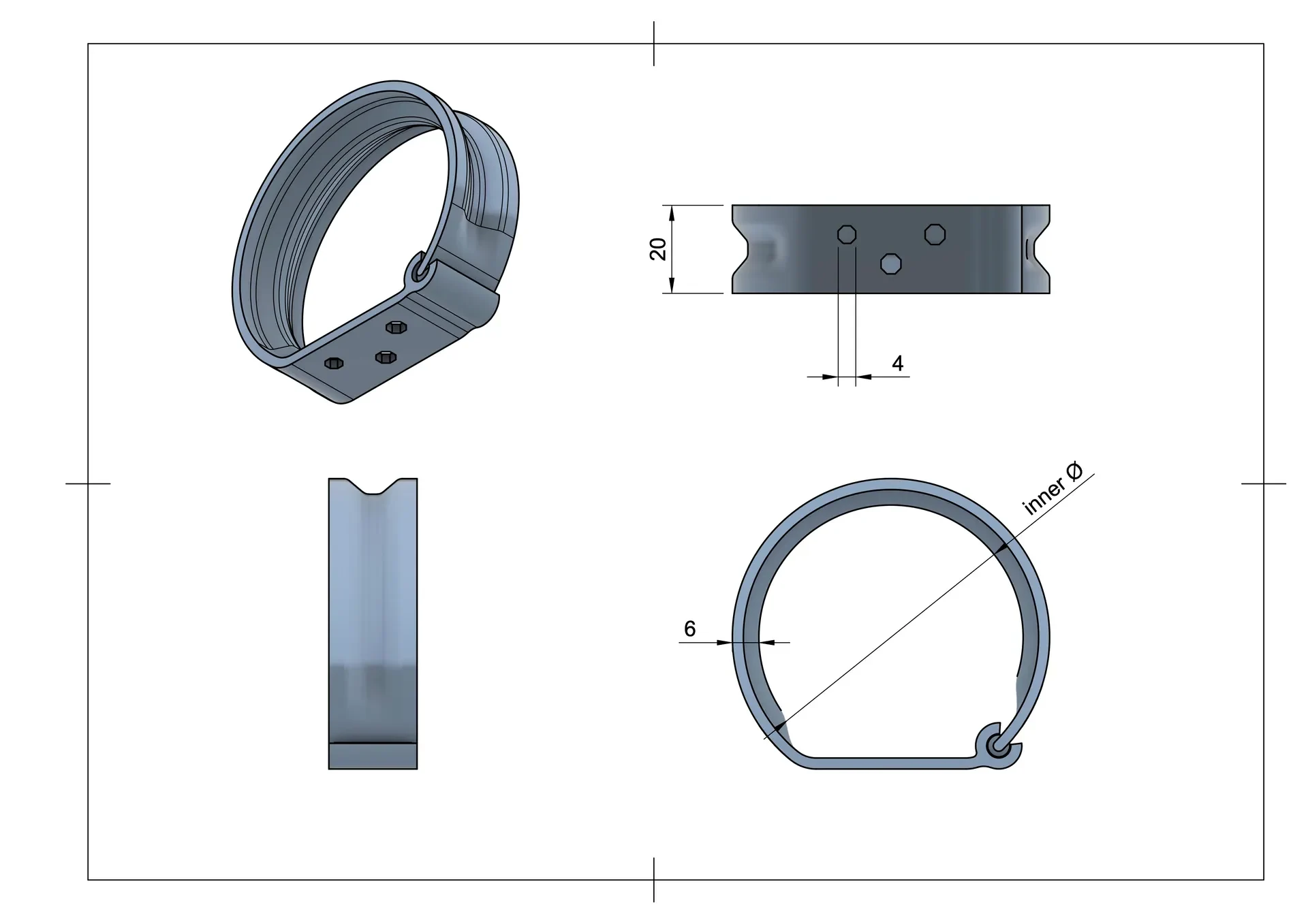

Размеры
Номер детали и имя файла имеют следующий формат:
LR2208-<внутренний диаметр>.3мф
Внутренний диаметр
Внутренний диаметр модели указан в миллиметрах. Ползунковый замок труднее эксплуатировать на меньших диаметрах.

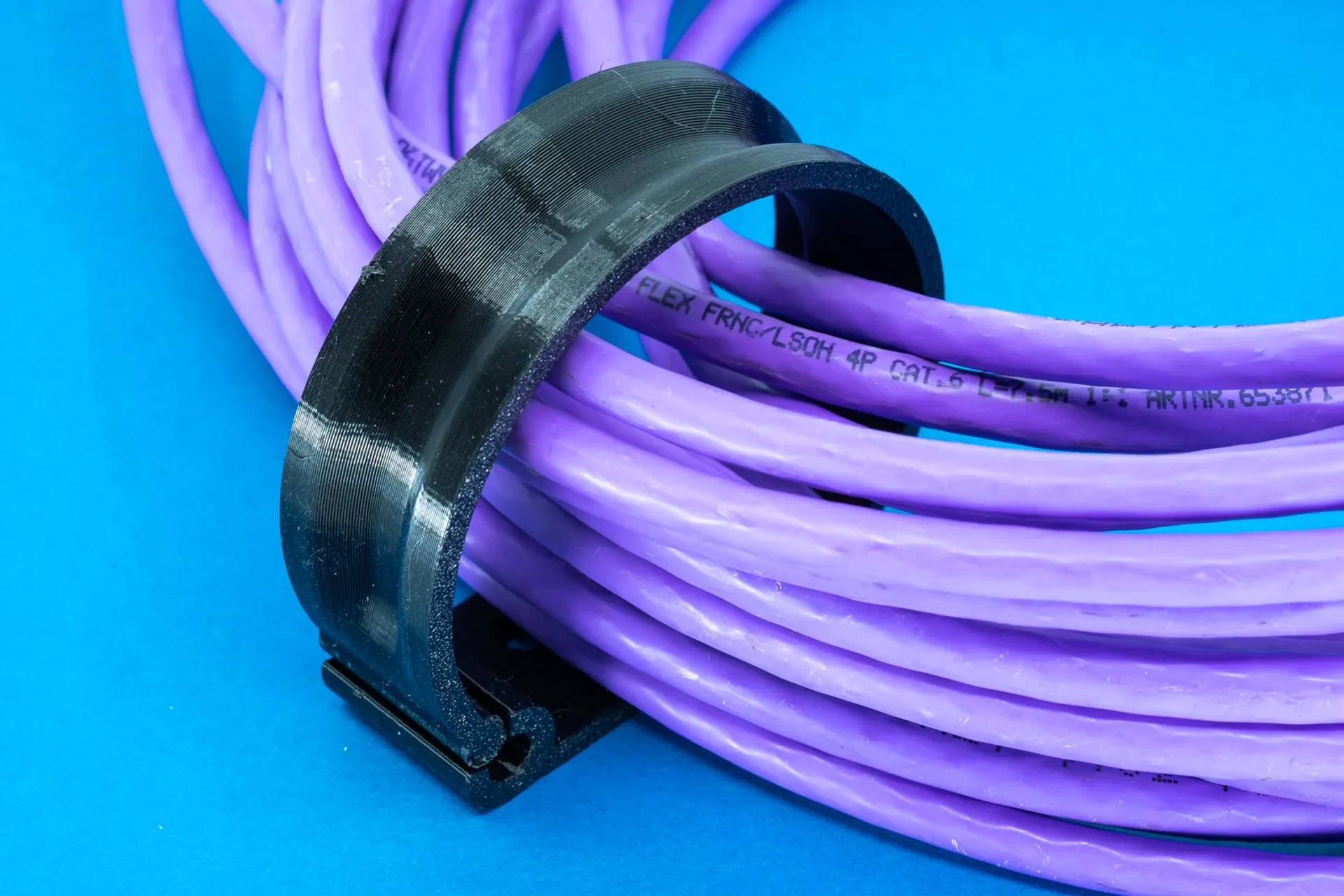

Как использовать кабельный органайзер
Этот органайзер для кабелей предназначен для крепления к стене, потолку, под столом или другой мебелью. Используйте шурупы с плоской головкой диаметром 3,5 или 4 мм.
Если вы прикрепляете органайзер к стене, убедитесь, что замок находится сверху.

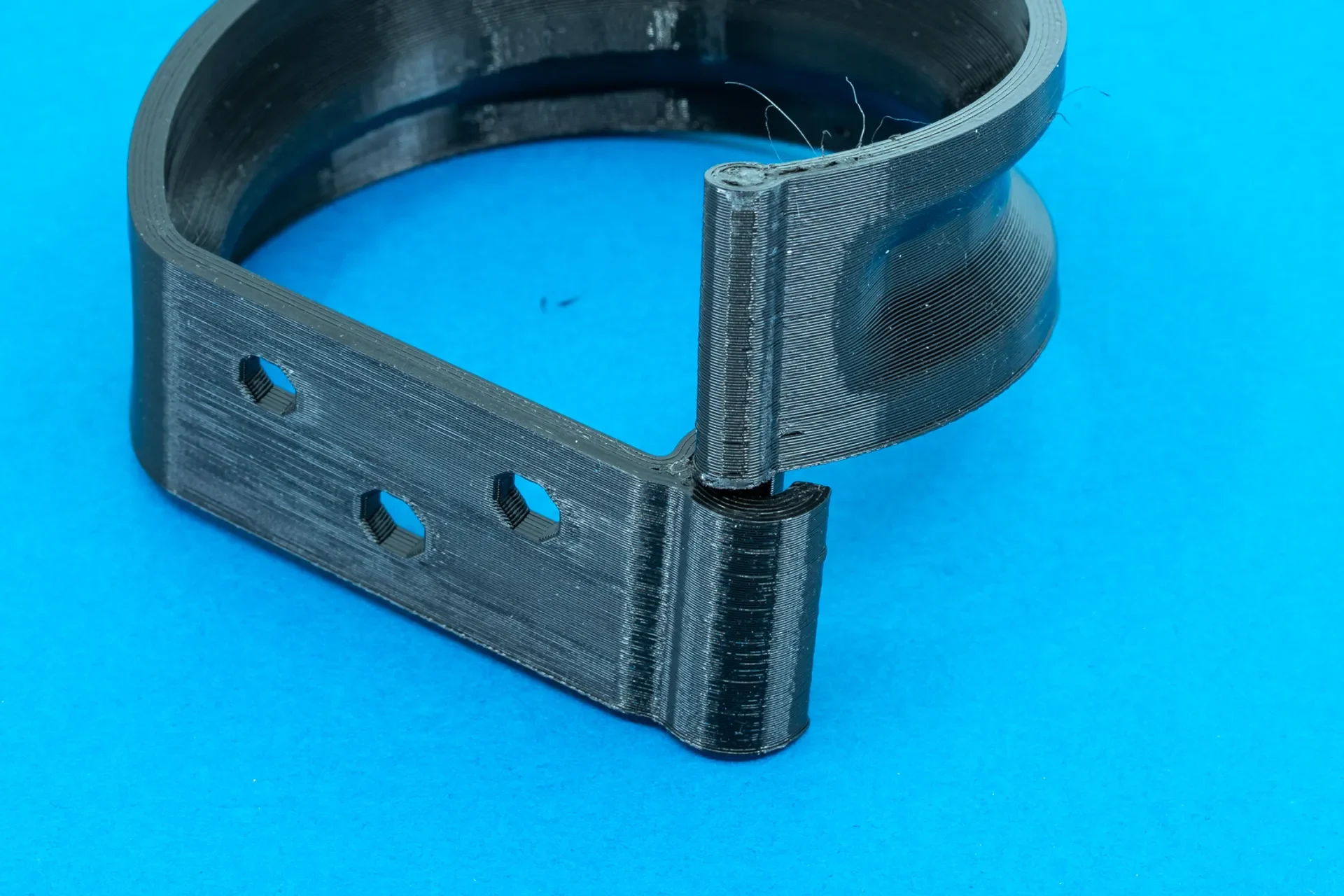

Скользящий замок предназначен для блокировки при приложении к нему небольшой тянущей силы. Канавки слоев в этом случае сцепятся и предотвратят скольжение вбок.
Альтернативный дизайн
Существует более прямоугольная конструкция с кольцевым замком:
LR2203 / Кабельный органайзер / Крюк для маршрутизации — различные размеры
Узнайте больше от Метикуми
Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:
https://metikumi.com/3d-models/
Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:
https://metikumi.com
Заключение
Я надеюсь, что этот органайзер для кабелей наведет порядок в вашей серверной, рабочем столе или гостиной. Если эта распечатка окажется для вас полезной, пожалуйста, оцените ее и загрузите фотографии своих распечаток.
Удачной печати!
