Прямоугольный блок
Взаимосвязанная головоломка Кристофа Лоэ

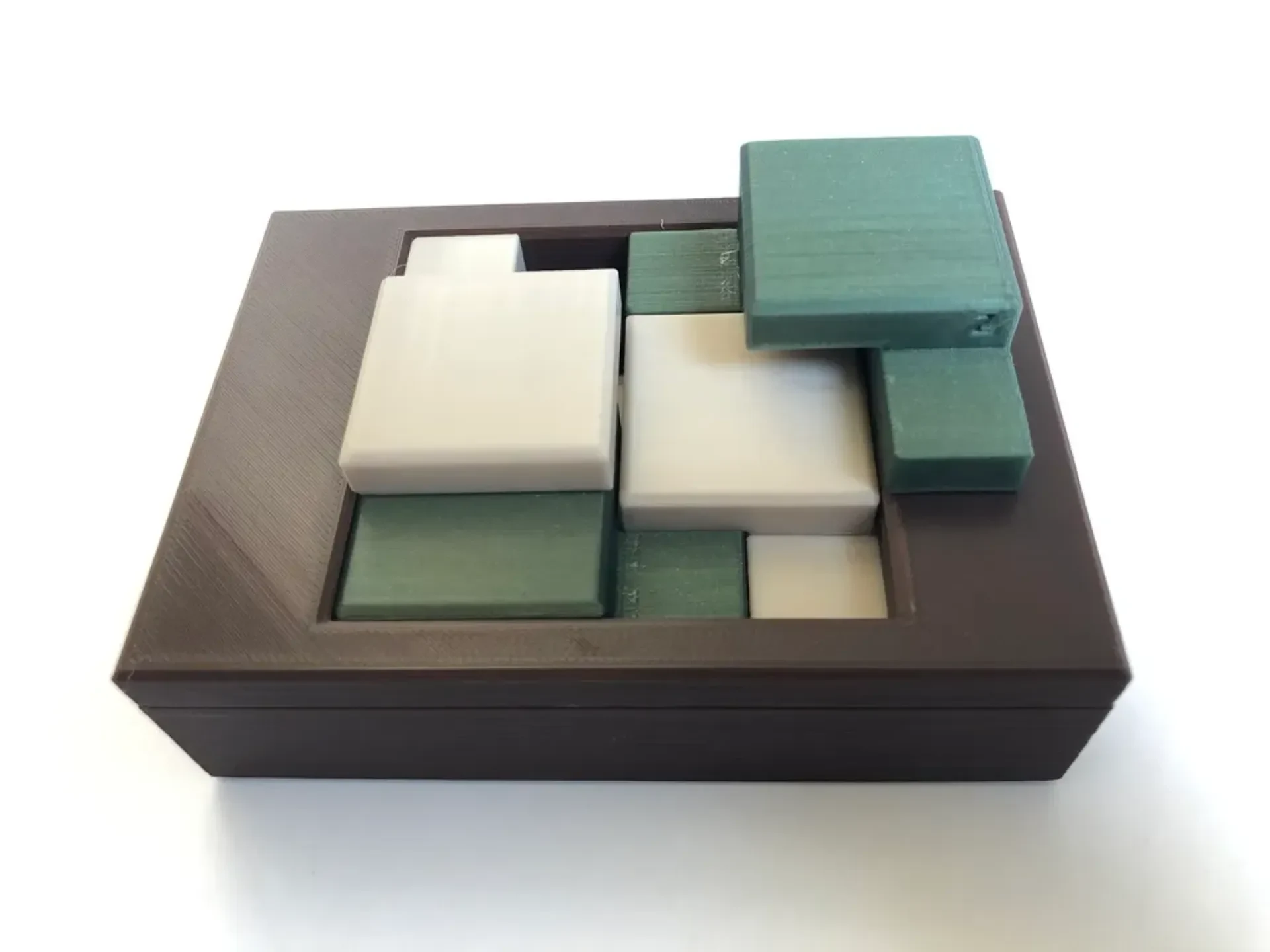

Удалите четыре части из прямоугольной рамы.

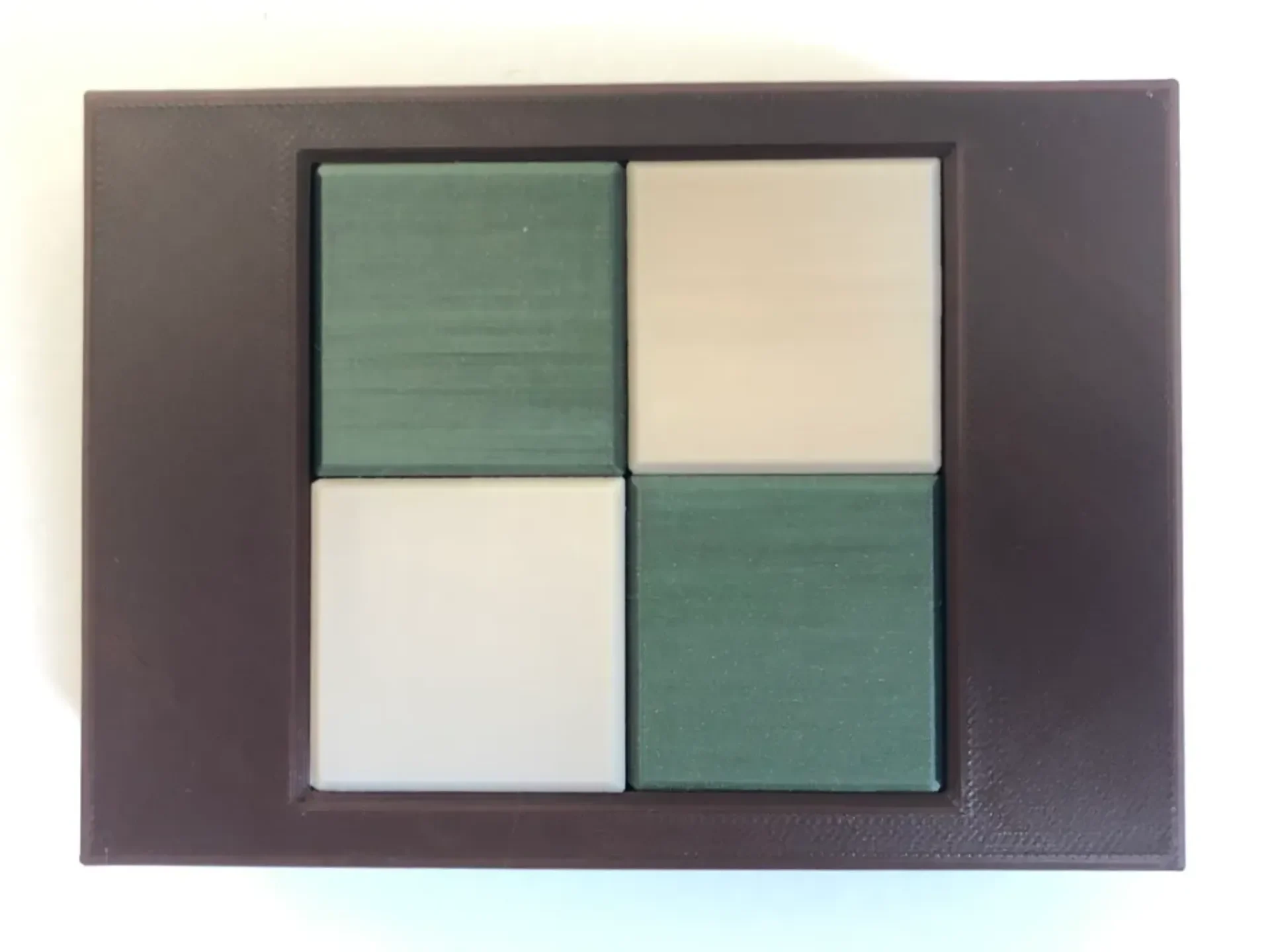

Rectangle Block — сложная головоломка 29 уровня в необычной рамке. Это для опытных решателей головоломок! Она предназначена для решения головоломки на разборку (разборку), и модель создана для того, чтобы сделать это возможным — внимательно прочитайте инструкцию по печати.

Инструкции по печати

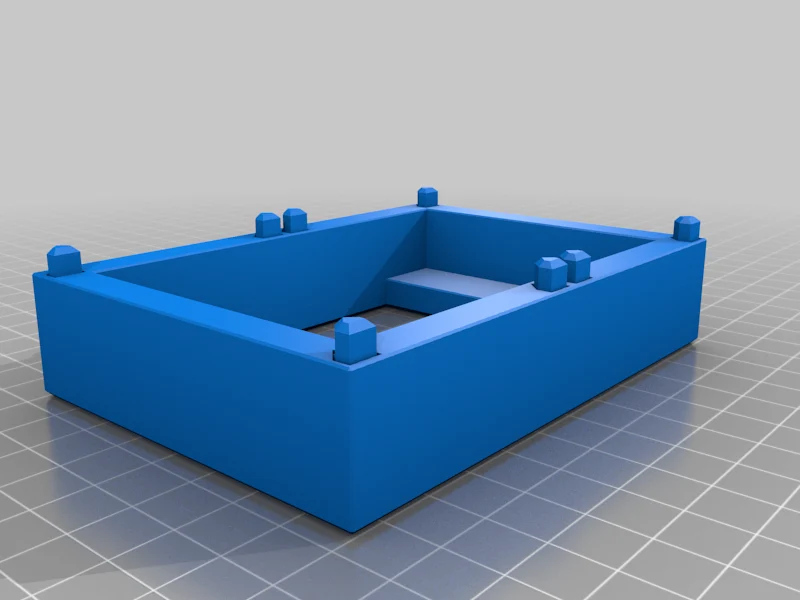

Распечатайте по одной копии файлов lohe.rectangle-block.frame.stl, lohe.rectangle-block.frame-cap.stl, lohe.rectangle-block.pieces-1.stl и lohe.rectangle-block.pieces-2.stl. Чтобы получить узор в клетку, показанный на фото, распечатайте детали-1 и детали-2 разными цветами. Я рекомендую печатать детали-1 из прочной нити, такой как PLA+, поскольку соединения могут быть хрупкими.

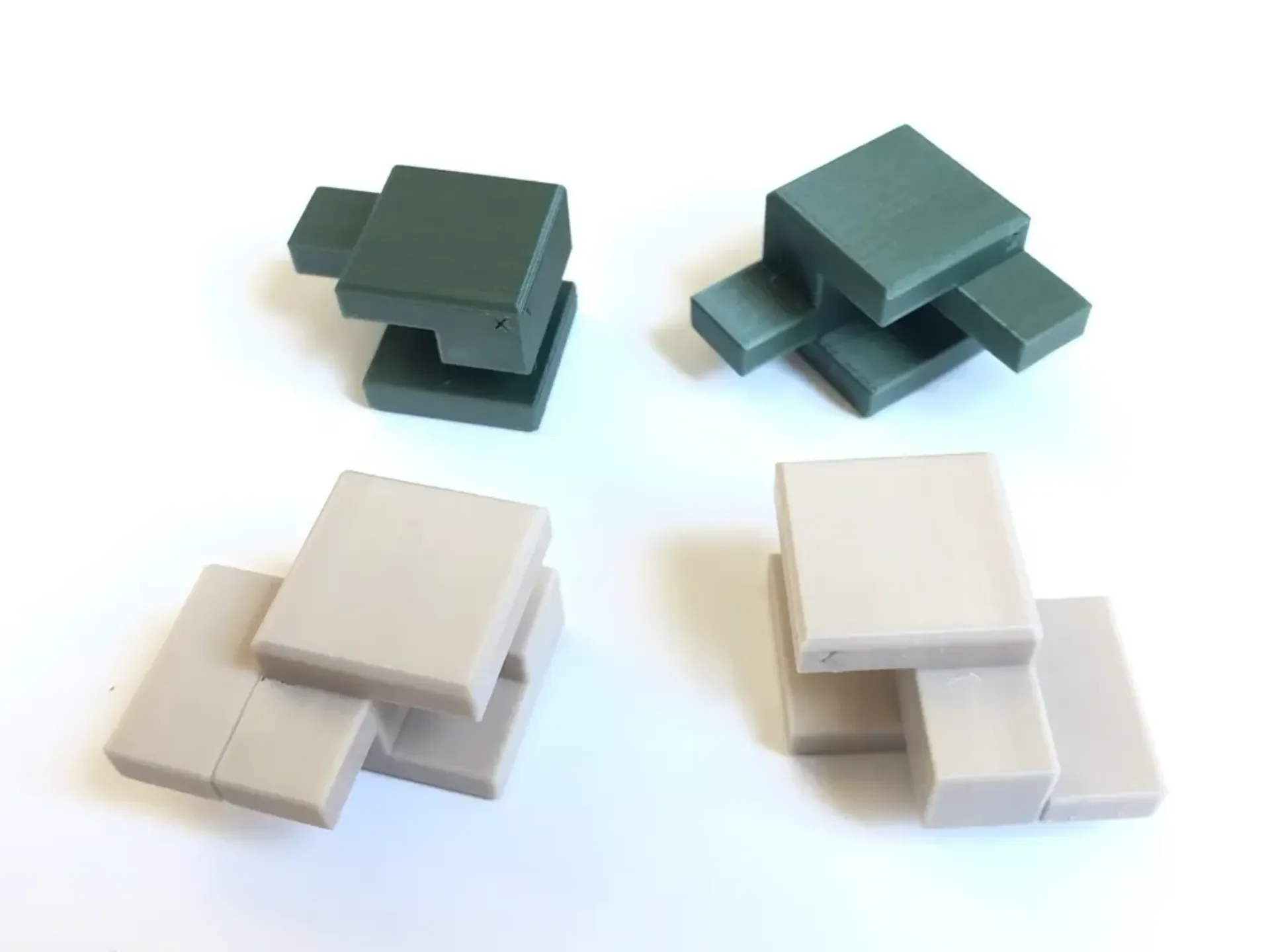

Теперь соберите две детали из частей-1, щелкнув соединения вместе. Для этого пазла я рекомендую их закрепить клеем. РАМКУ ПОКА НЕ СОБИРАЙТЕ! Вставьте каждую вилку в соответствующую розетку (например, вилка с маркировкой «А» должна подключаться к розетке с соответствующей меткой «А» внутри). Соединения спроектированы так, чтобы быть герметичными, и в зависимости от используемого принтера и нити накаливания вам может потребоваться забить их на место. Концепция защелкивающегося соединения обсуждается далее в этом уроке: Начало работы с пазловой печатью.

Теперь приведите головоломку в собранное состояние следующим образом.

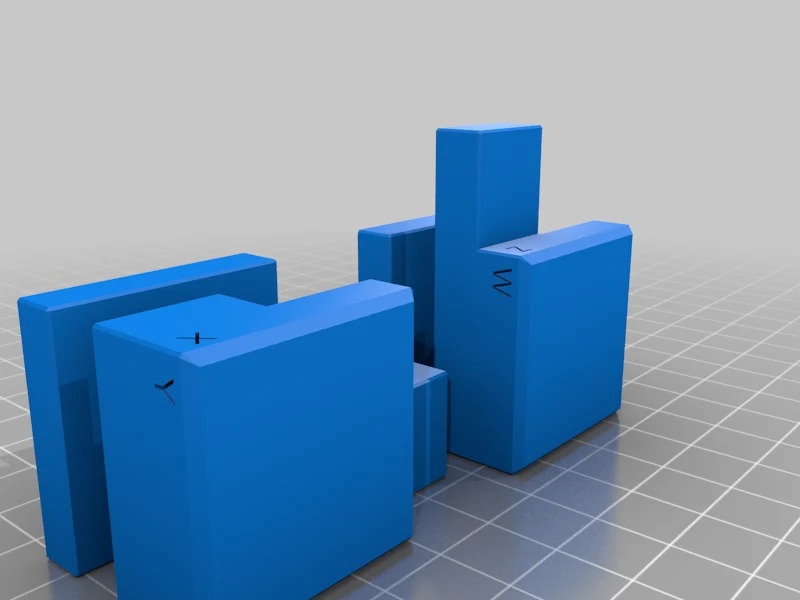

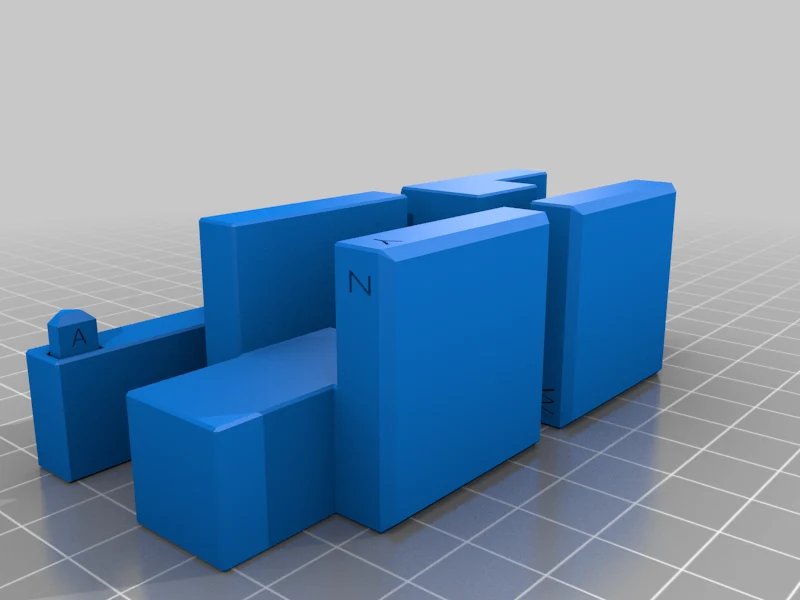

Каждая деталь помечена по углам буквами W, X, Y и/или Z. Это направляющие, указывающие, как детали соединяются друг с другом в собранном состоянии.

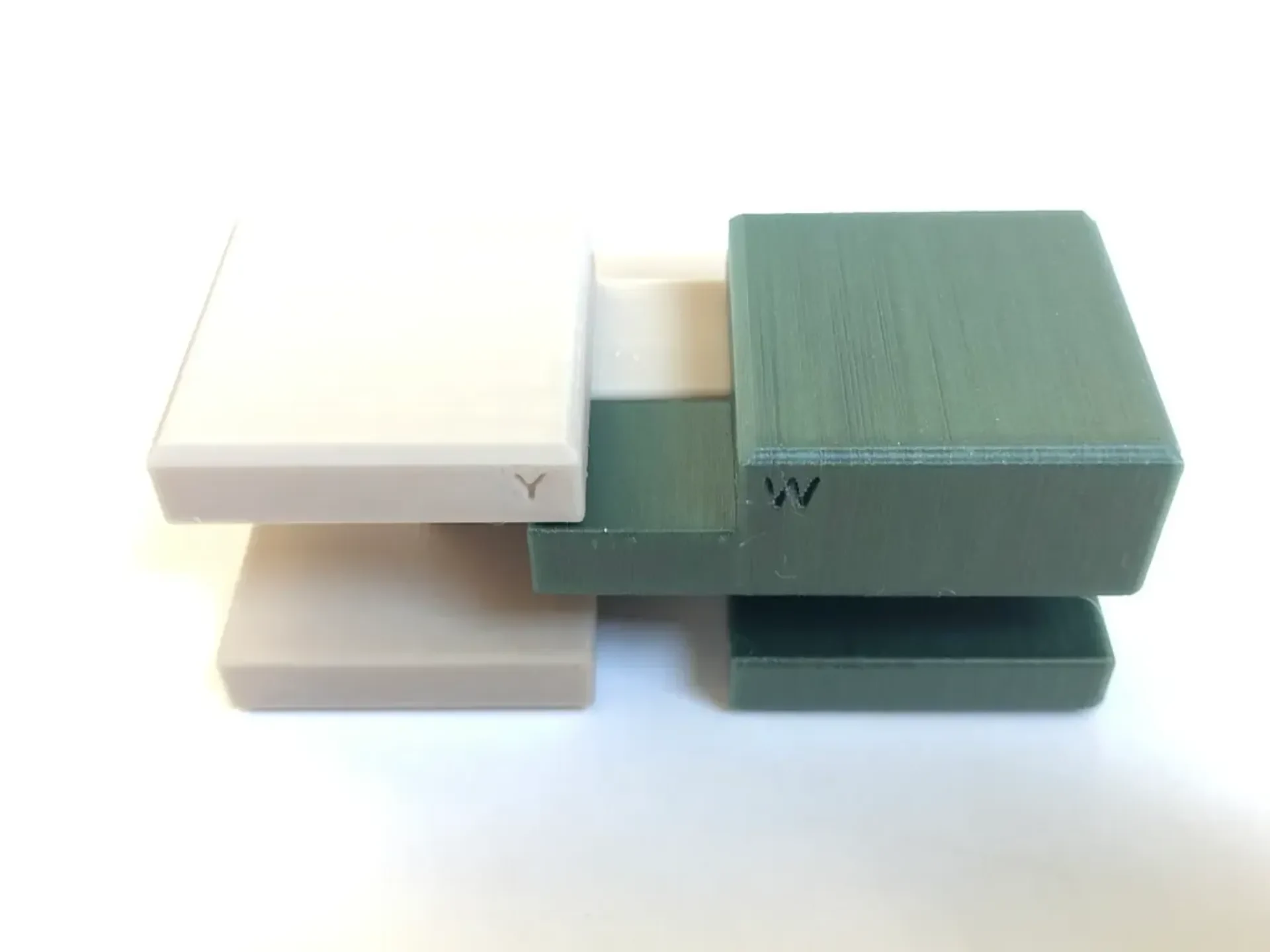

Найдите две части с буквой Z в углу и выровняйте их так, чтобы буквы Z точно соприкасались. Вы увидите W и Y по бокам, как показано на предпоследнем фото.
Сделайте то же самое с двумя частями с крестиком в углу — выровняйте их так, чтобы крестики точно соприкасались.

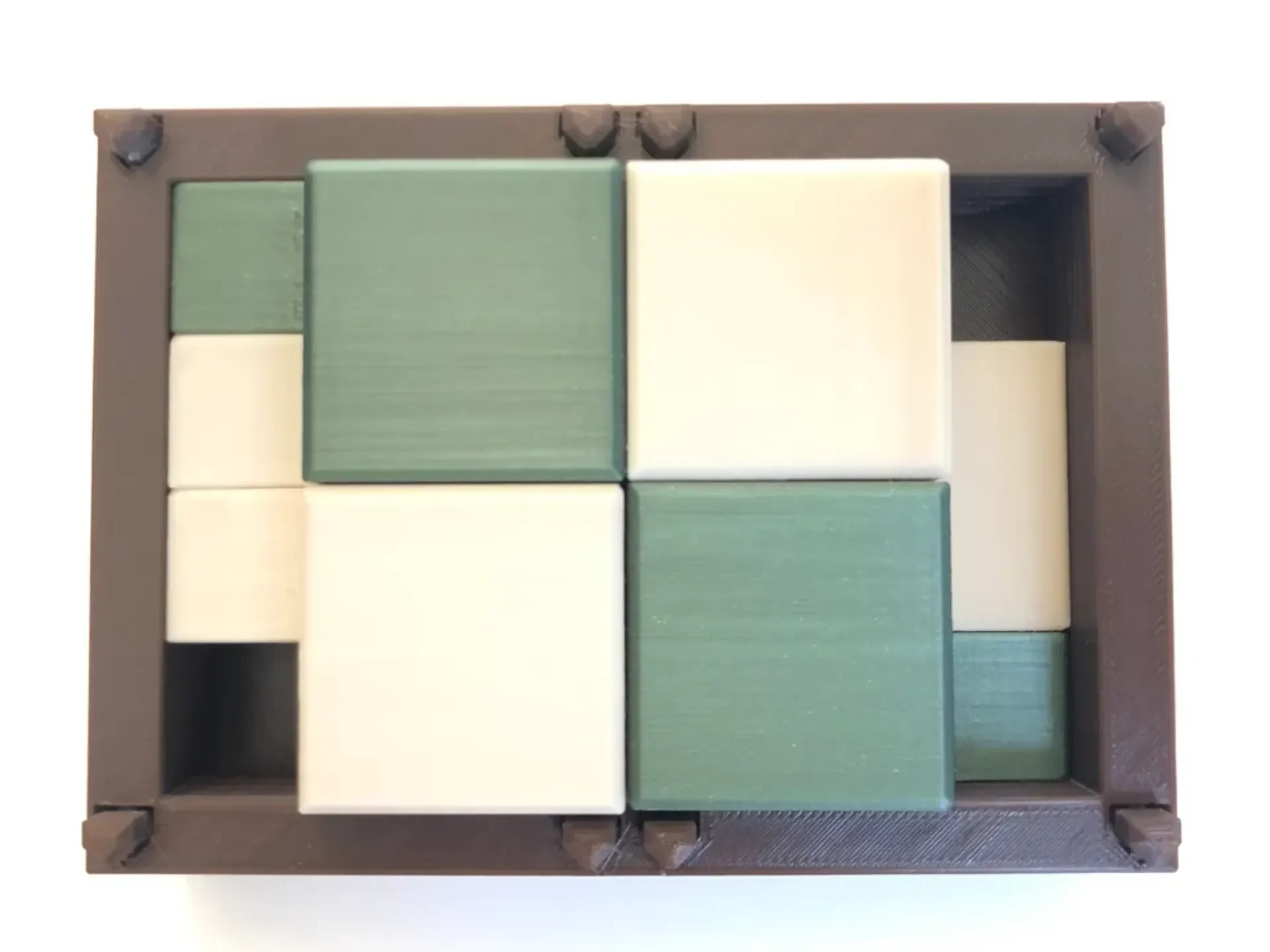

По��естите две пары деталей в рамку так, чтобы буквы W и Y соприкасались. Вы должны увидеть сборку, показанную на последней фотографии.

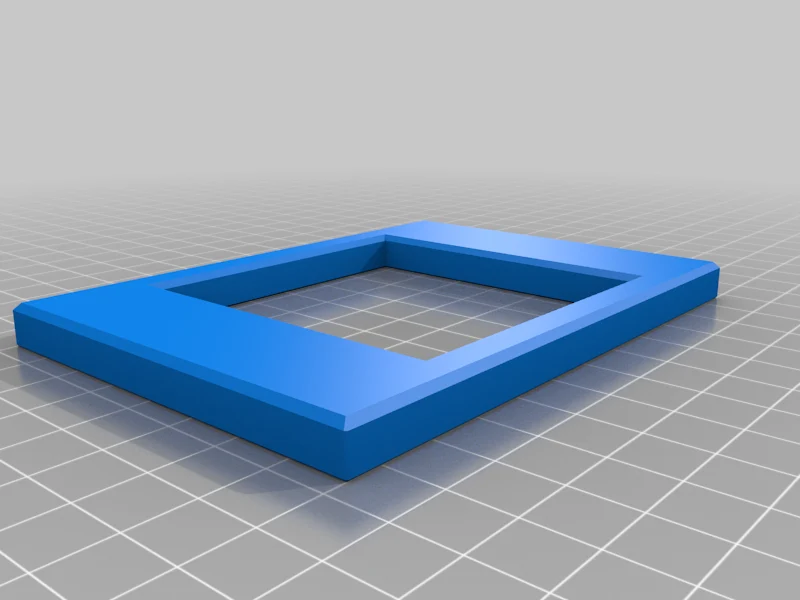

Наконец, защелкните крышку на месте по всей сборке. Вы готовы разгадать головоломку!
Проект головоломки для печати

Целью проекта Printable Puzzle Project является предоставление высококачественных моделей многих головоломок с открытым исходным кодом. Все наши модели публикуются с любезного разрешения их дизайнеров и лицензированы только для некоммерческого использования. Любой может распечатать копии для личного использования, но их продажа или иная монетизация не разрешены, а дизайнеры головоломок сохраняют за собой все права как правообладатели своих работ.

Наши головоломки моделируются с использованием библиотеки PuzzleCAD с открытым исходным кодом. Файл .scad включен в состав этой модели на случай, если вы захотите изменить какие-либо параметры ее конструкции; Дополнительную информацию о том, как это сделать, можно найти в руководстве по моделированию головоломок PPP.

О дизайнере

Инновационные разработки Кристофа Лоэ охватывают впечатляющее разнообразие форм головоломок. Рисунки Лоэ привлекали все большее внимание производителей головоломок и коллекционеров и были ��еализованы ведущими мастерами головоломок в мире. Его проекты одновременно смелые и красивые, в них есть несколько креативных фигуративных элементов, таких как популярная серия головоломок в форме замков.

Удачных головоломок!
