Шестигранный поворотный замок для профилей Prusa MK3 и MK4
При изготовлении модели боковой коробки MK4 Mesh мне нужен был способ прикрепить коробку к принтеру, не снимая лицевую панель. Итак, я воссоздал резиновую ножку в нижней части принтера из PLA и прикрепил к ней проставку и шестигранную головку.
Я напечатал это PLA, используя сопло 0,4 и качество 0,20 мм. Предлагаю распечатать его в ориентации в файле .gcode с органическими опорами.

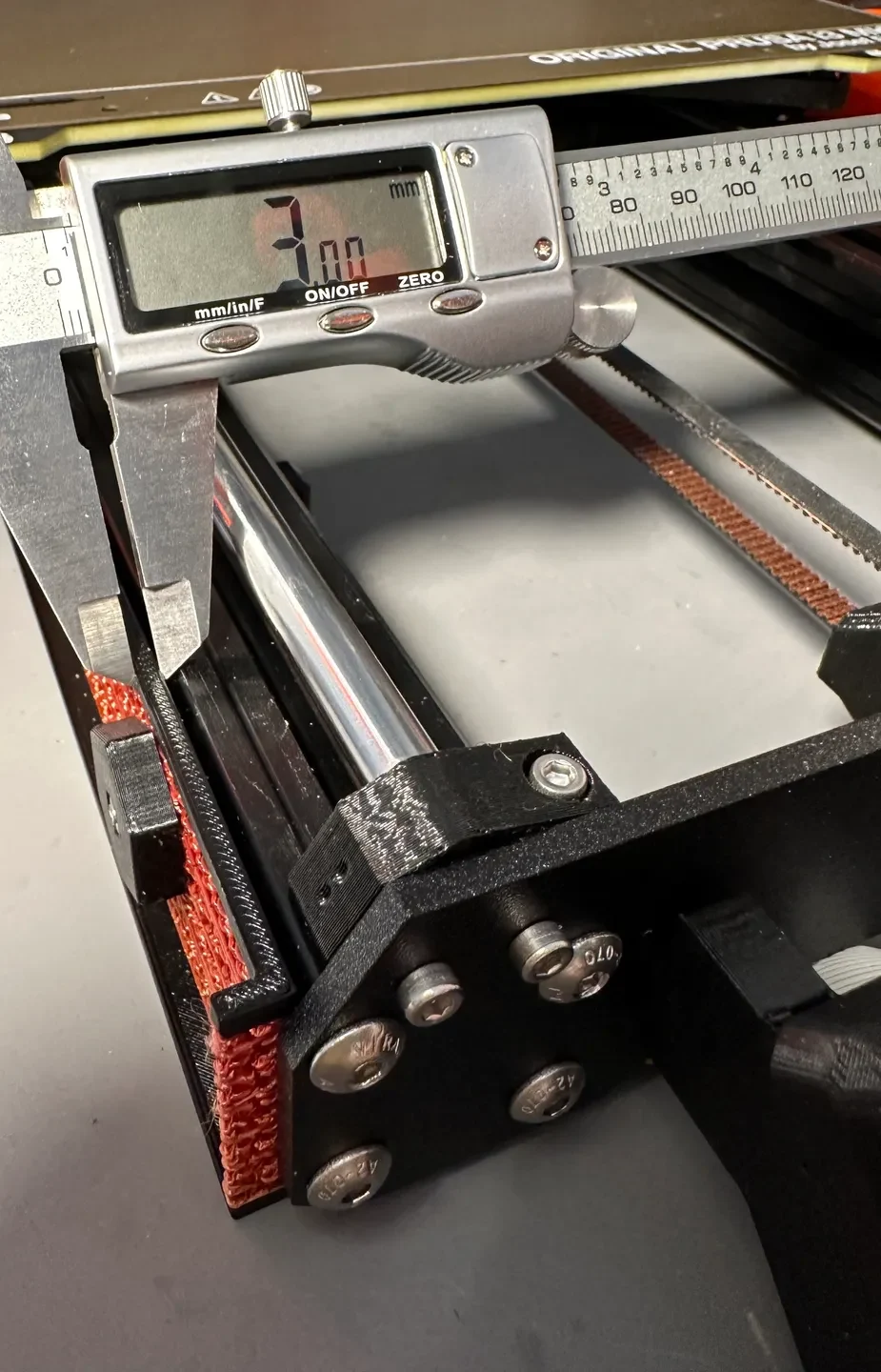

Замок предназначен для удержания объекта между шестигранной головкой и выступом принтера. В зависимости от используемой проставки толщина объекта может составлять от 3 до 7 мм. Для прикрепленного объекта потребуется отверстие размером ~ 15 мм, совмещенное с выемкой в выступе, чтобы можно было пройти якорем замка.

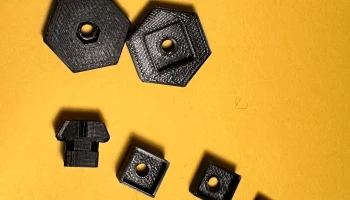

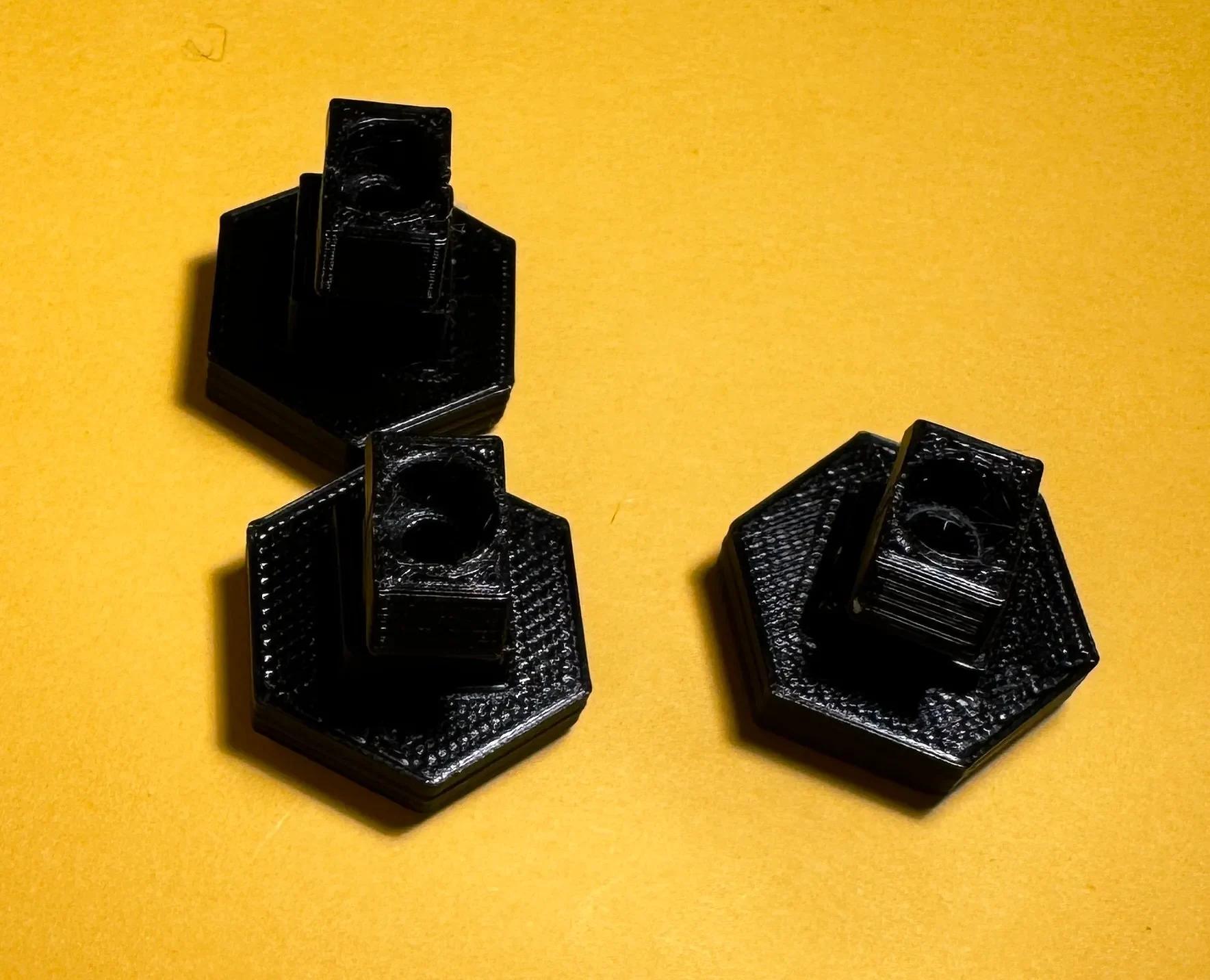

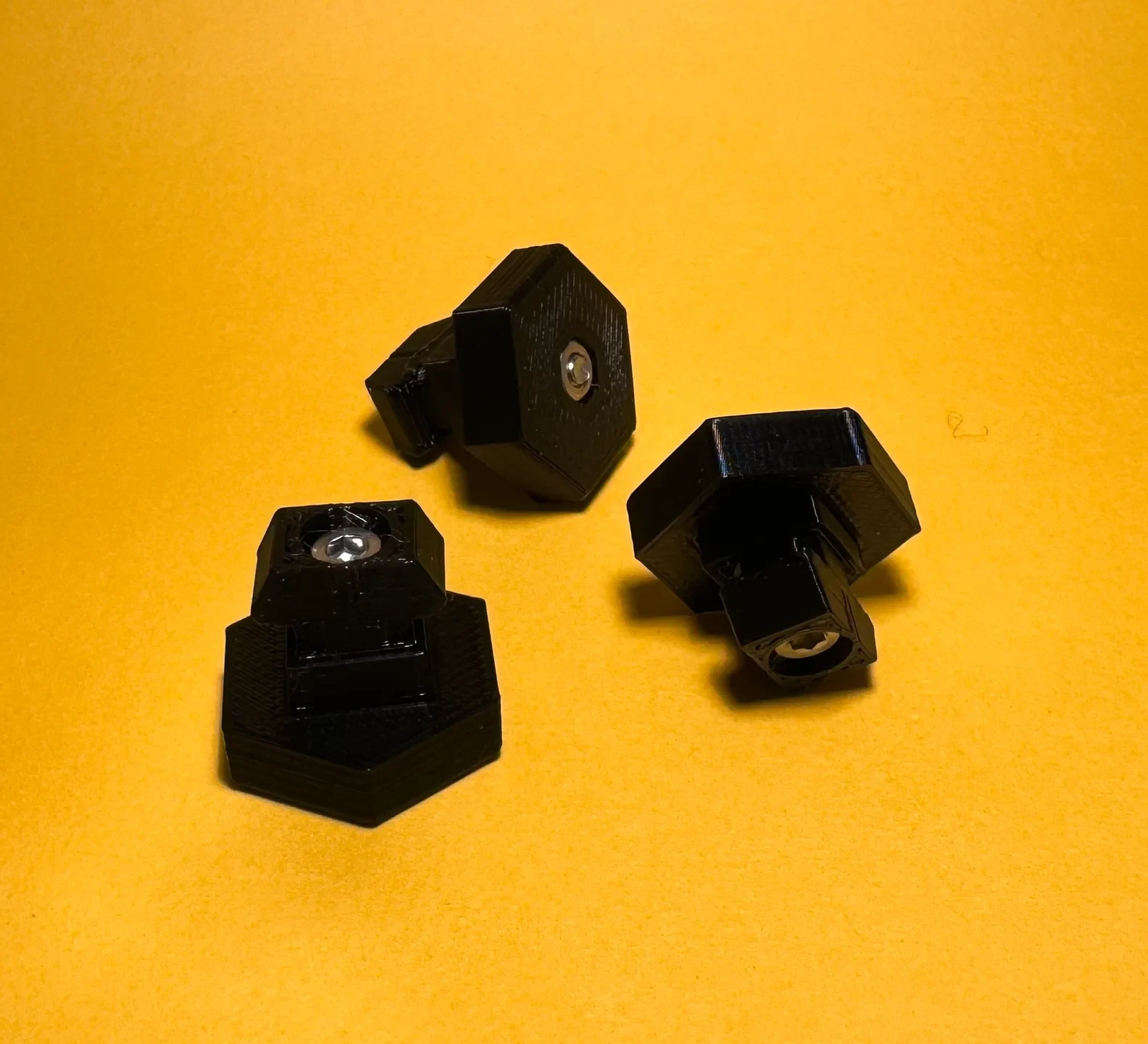

Для установки вам понадобится одна гайка M3n и один винт M3 с головкой под торцевой ключ для каждого комплекта. Установите шестигранную гайку M3n в замок. Затем соберите три детали. Размер винта M3 будет зависеть от того, какую проставку вы используете; для проставки размером 2 мм требуется винт M3x12, для проставки размером 4 мм — M3x14, а для проставки размером 6 мм — винт M3x16.

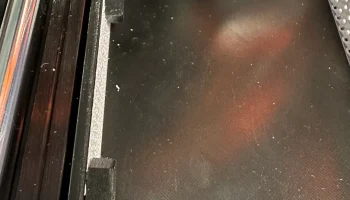

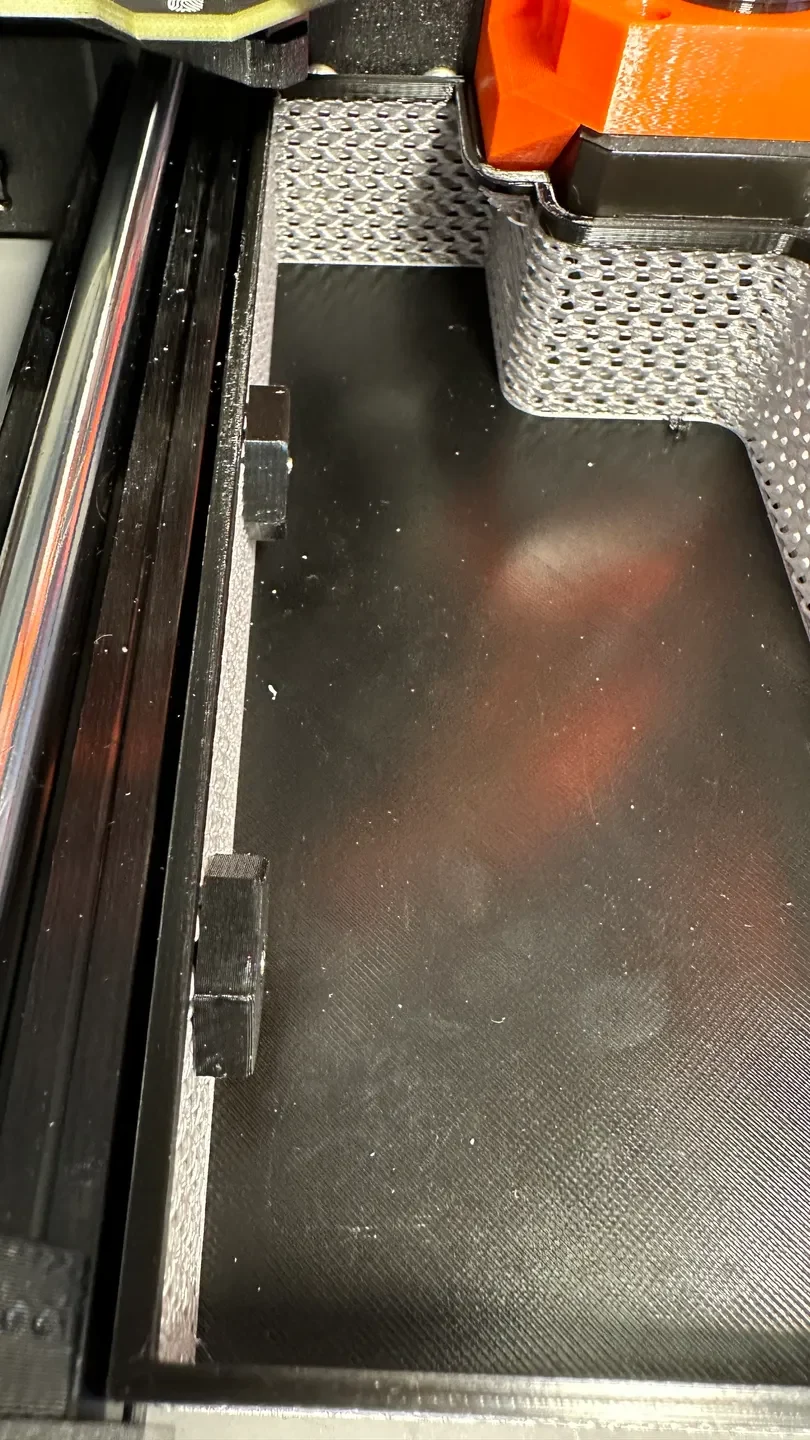

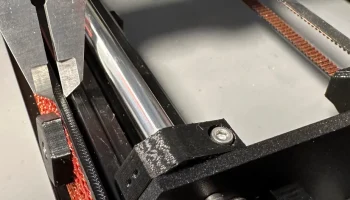

Проденьте замок через отверстие на объекте, который вы хотите прикрепить. Затем вставьте замок в углубление на выступе. При установке замка следует позаботиться о том, чтобы он располагался так, чтобы выступ находился в пазу на анкерной детали.

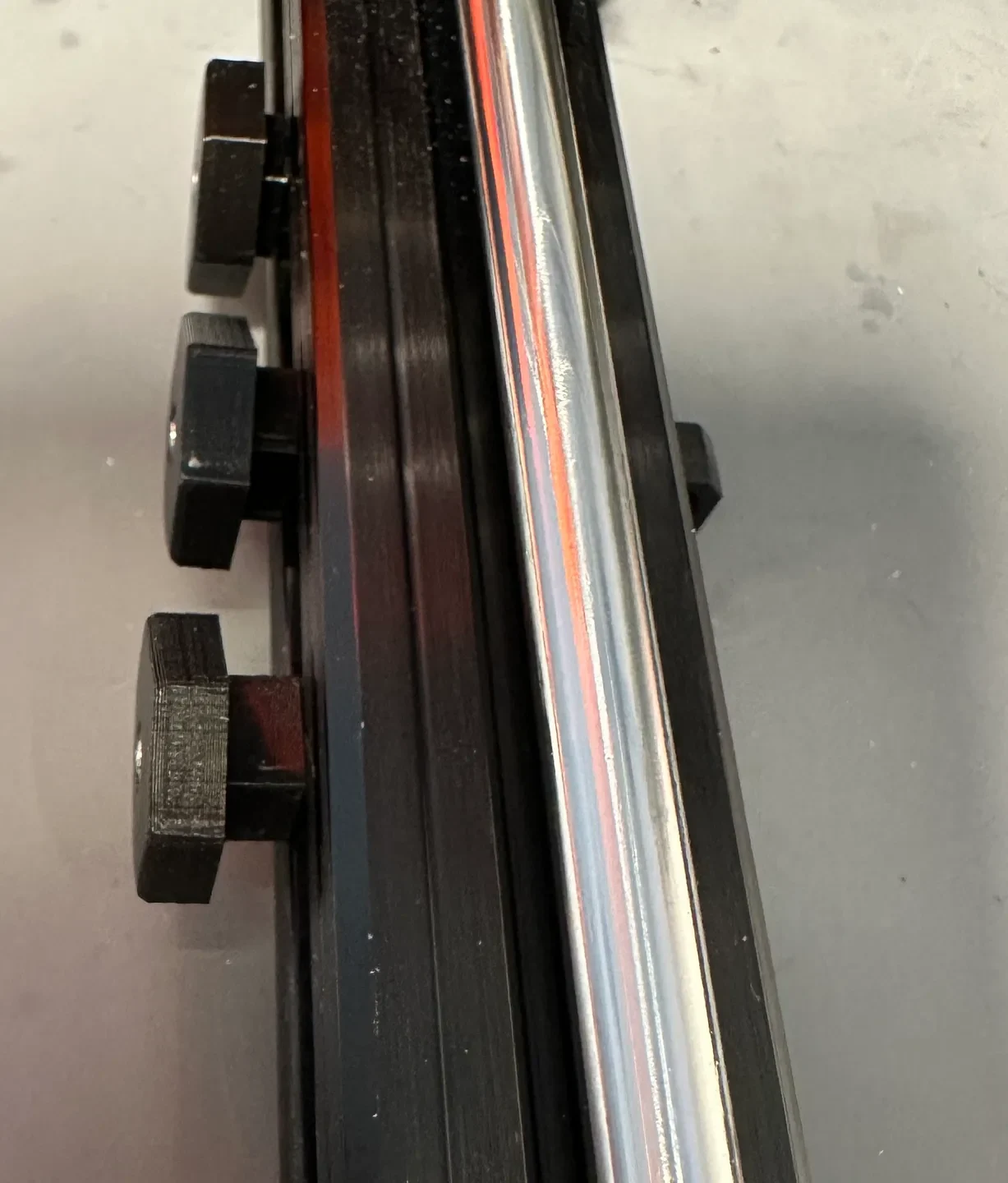

Когда замок будет на месте, его будет очень сложно повернуть с первого раза. Я предлагаю использовать небольшой разводной торцевой ключ (ключ в форме полумесяца), чтобы повернуть замок на 90 градусов. Это создаст очень плотную фиксацию экструзии. Примечание. Если вы неоднократно блокируете и разблокируете поворотный замок, он в конечном итоге изнашивает пластик, и вы можете повернуть его вручную, но он все равно будет плотно удерживать ваш предмет против выдавливания.
Если вы действительно цените мою работу, вы также можете сделать пожертвование в мой фонд PayPal:

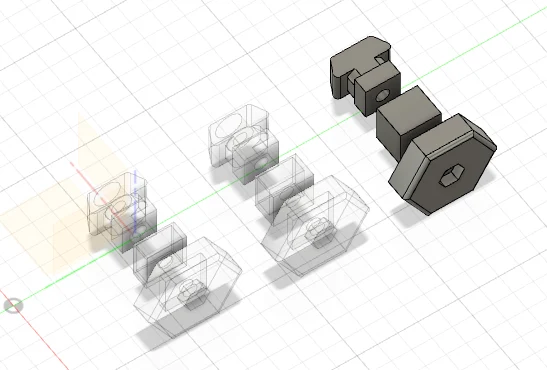

Примечание. Twist Lock был разработан в Fusion 360 и нарезан в PrusaSlicer 2.6. В основном я публикую это как доказательство концепции. Надеемся, что в будущем эта модель будет улучшена более талантливыми дизайнерами. С этой целью я прикрепил файл проекта Fusion 360. Любая обратная связь очень важна оценено.
