Клеммная коробка - двухпроводная

Мне нужно было установить некоторые осветительные приборы. Подключение осуществляется просто через винтовые блоки. Вместо использования специально изготовленных клеммных колодок (которых у меня под рукой не было), я спроектировал и напечатал пару специальных коробок с винтовыми клеммниками. Коробка служит для того, чтобы обеспечить их электри��ескую безопасность от окружающей среды.

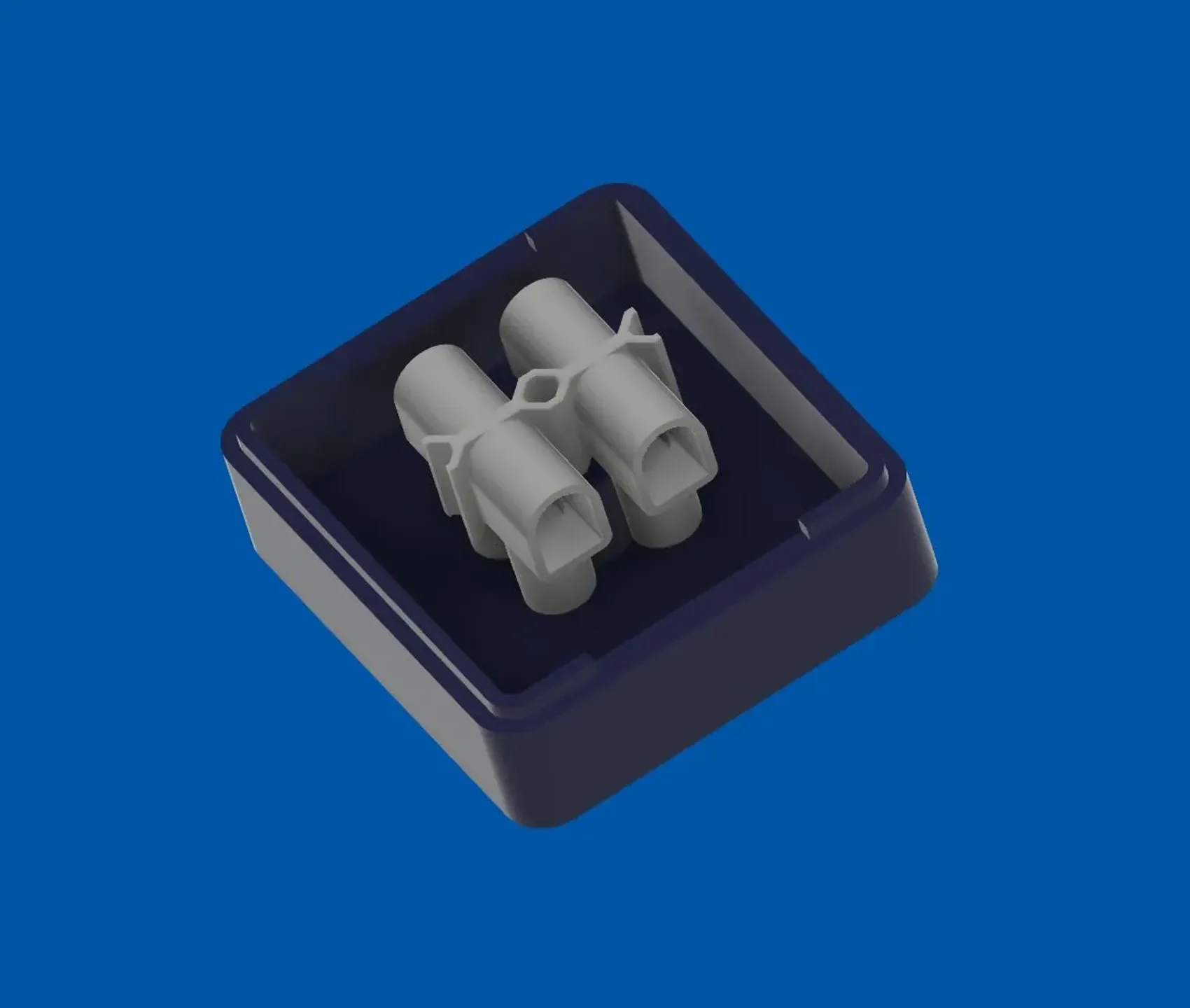

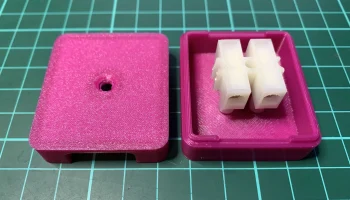

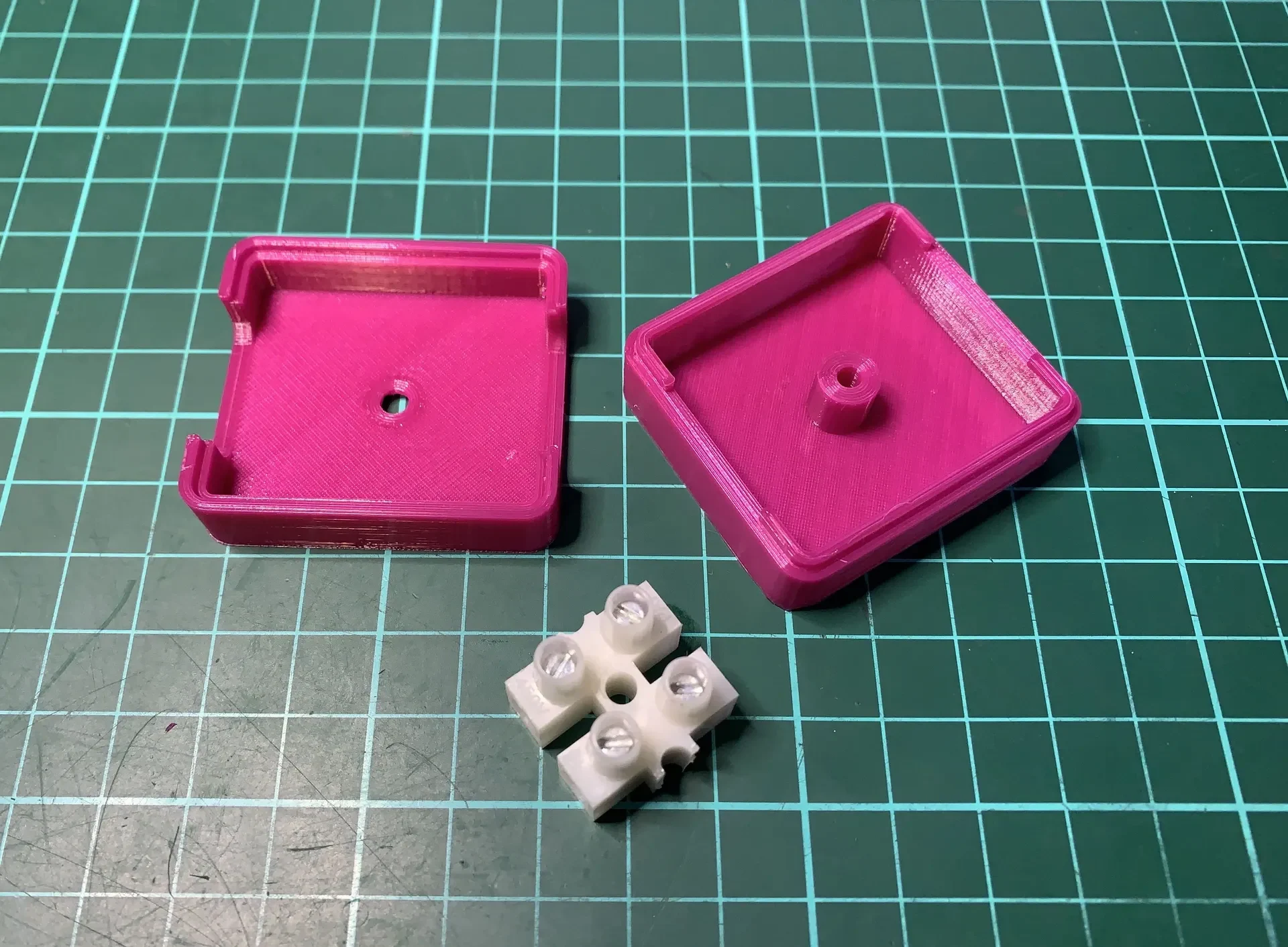

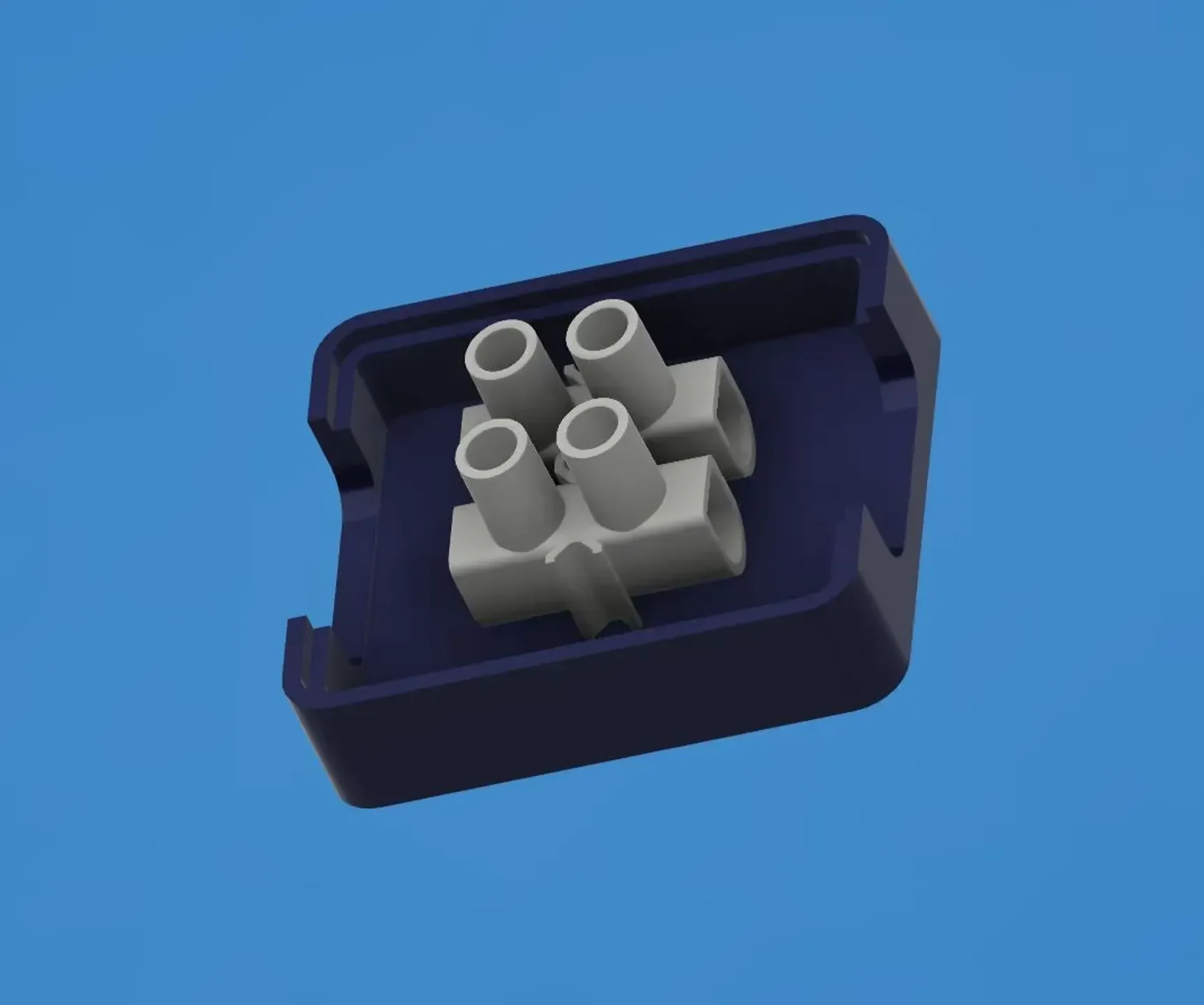

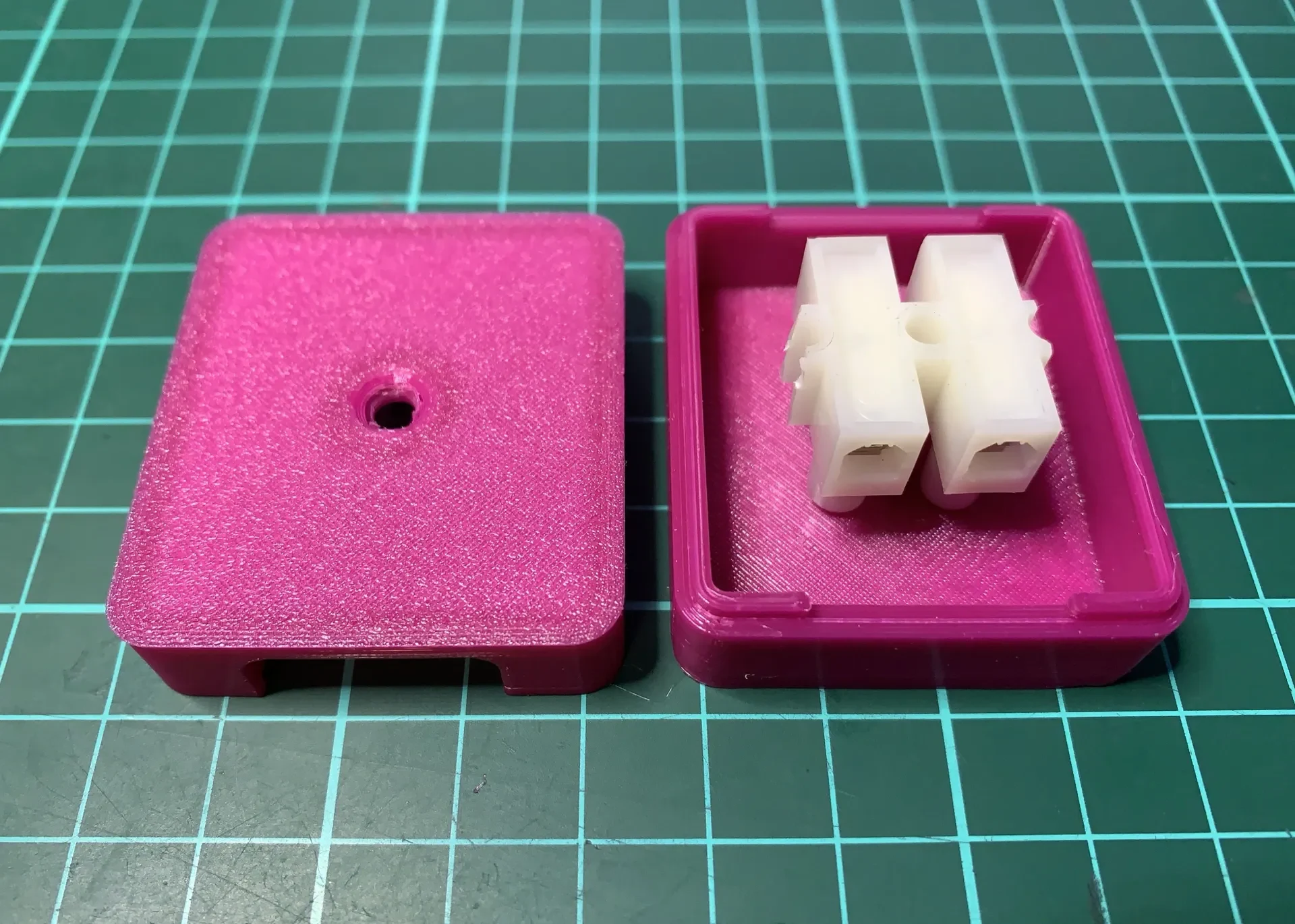

Конструкция коробки состоит из двух половин. Имеются вырезы для пары проводов питания с обеих сторон коробки. Коробка предназначена для работы со стандартным винтовым блоком диаметром 20 мм. Установленный ящик можно оставить в рабочем пространстве (ааа!) или, возможно, его можно прикрепить двойной боковой лентой к ближайшему стропилу.

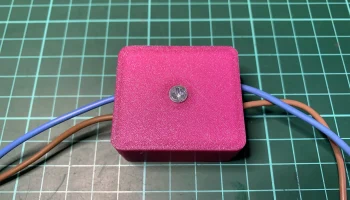

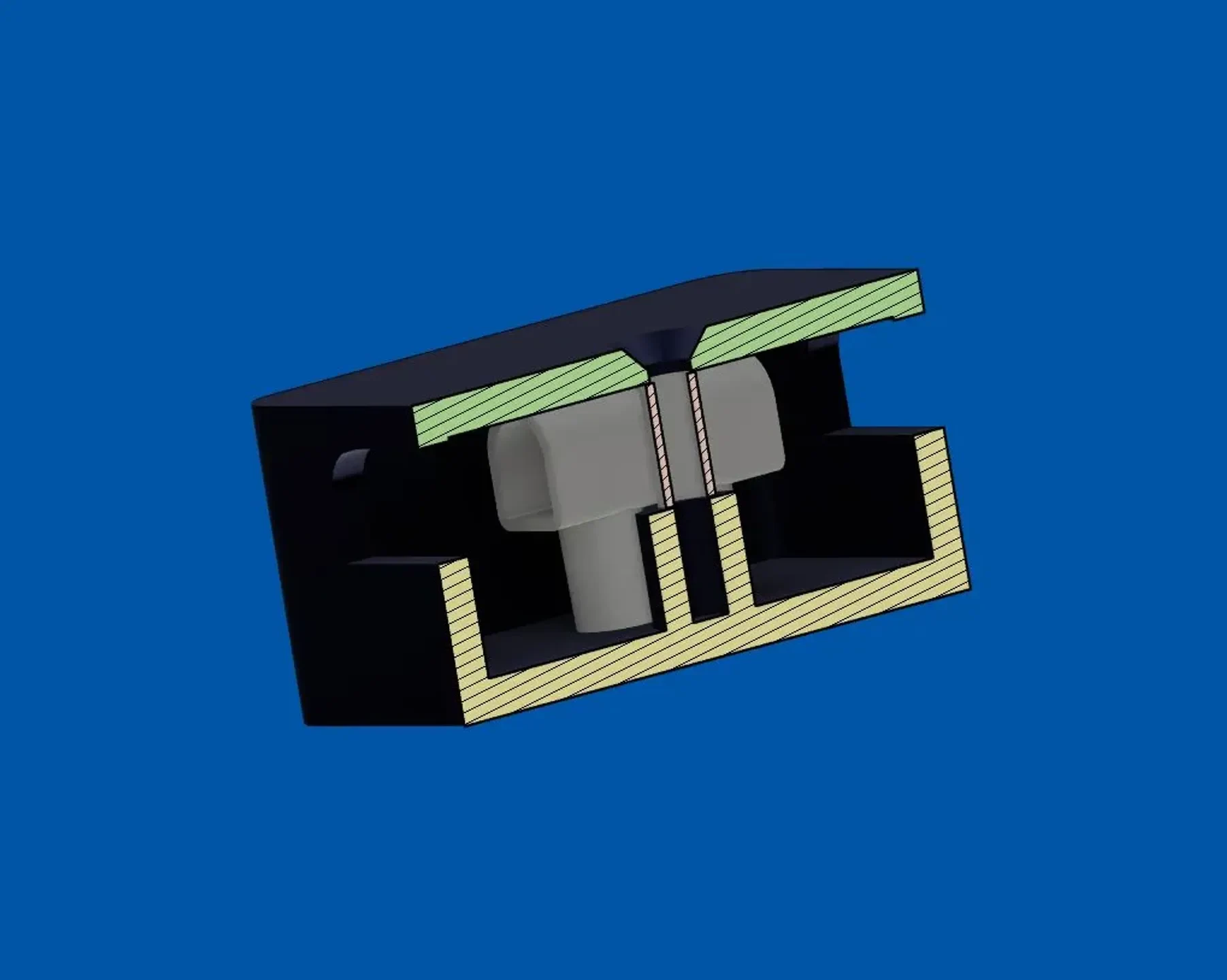

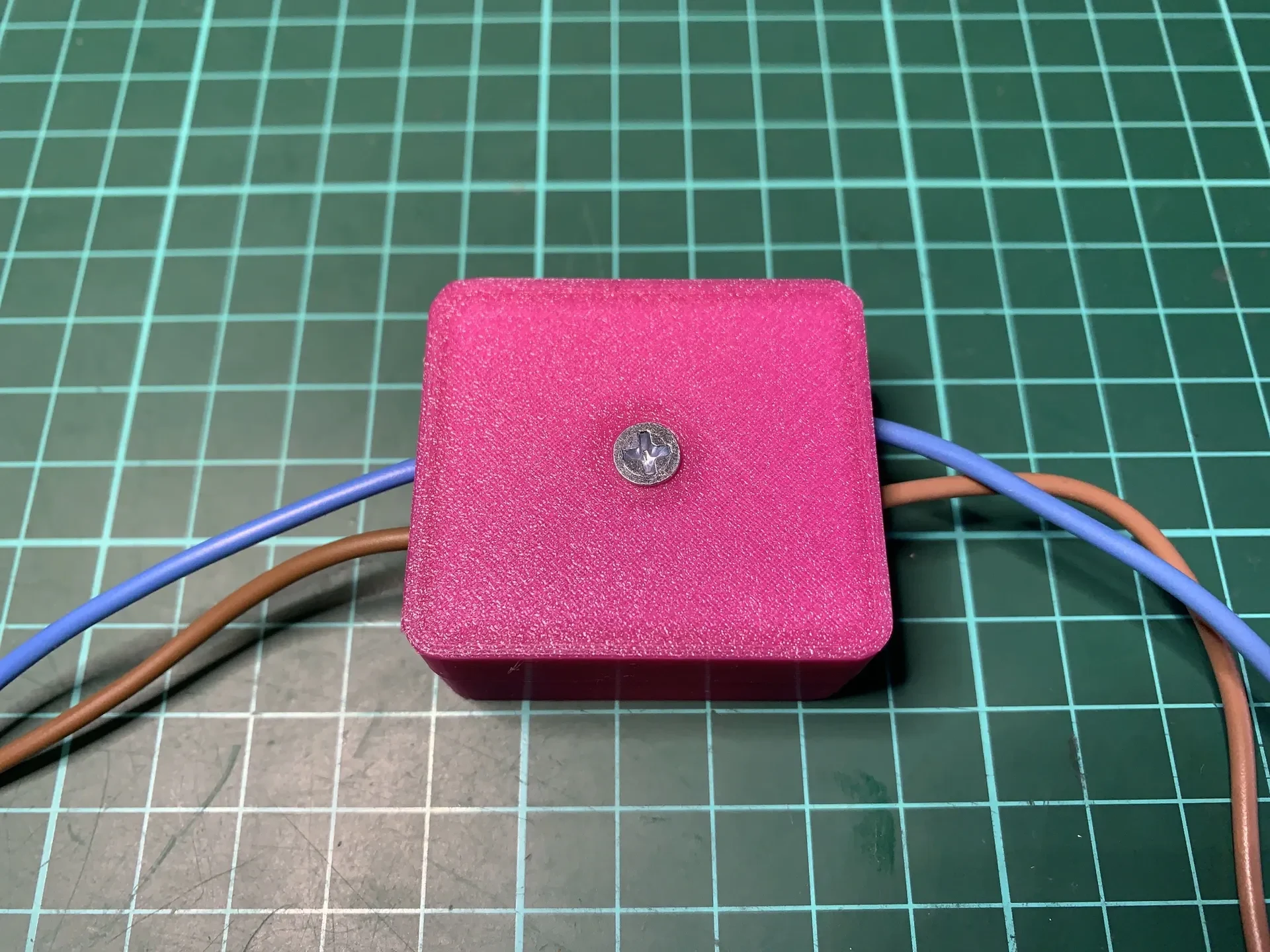

Две половинки коробки прижимаются друг к другу с помощью фрикционной посадки. Чтобы половинки неожиданно не разошлись со временем, детали скрепляются одним саморезом размером 3,5 x 20 мм.

Мой отпечаток выполнен с использованием фиолетовой нити Aurarum TPU диаметром 1,75 мм, высотой слоя 0,2 мм и заполнением 15 % на принтере PRUSA I3 MK3S. Никакие печатные плоты и опоры не требуются.

Надеюсь, вам эта распечатка тоже окажется полезной.

Не забудьте оставить мне отзыв или даже совет, чтобы поддержать во мне желание создавать больше этих рисунков.
