примечание от 11 апреля — значительное улучшение сцепления! У меня случайно оказалась старая версия ног — если вы ее скачали, скачайте новую версию здес��.

TL;DR: Во время печати ваша трубка Боудена медленно вталкивается в сушилку. Этот фиксатор фиксирует его на месте исключительно прочно — без клея и ленты. Включает встроенный механизм доступа к кнопке разблокировки муфты для технического обслуживания. Также имеется версия с резьбой M10 для проходов своими руками. В комплект входят 4 варианта + компрессионный рукав. Распечатайте тот, который подходит для вашей конфигурации.

Проблема

Во время печати трубка Боудена медленно втягивается в сушилку. Соединители у S4 односторонние — трубку можно вставить свободно, но для ее вытягивания необходимо нажать кнопку фиксатора. Каждый раз, когда экструдер вытягивает нить, трение катушки затягивает трубку глубже внутрь — миллиметр за миллиметром. На GIF-изображении вы можете видеть, что даже при очень небольшом сопротивлении нити трубка втягивается. В конце концов трубка перегибается, нить наматывается на катушку, в принтере возникает напряжение, и печать не удается.

До этого я обмотал трубку изоляционной лентой, чтобы удержать ее на месте. Он едва сжимался, и каждый раз, когда я загружал новую нить, он смещался и нуждался в корректировке. На фотографиях виден беспорядок — не совсем реальное решение.

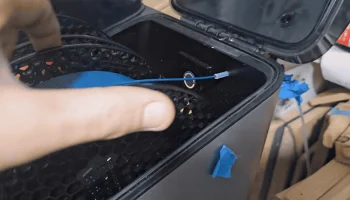

Даже при минимальном сопротивлении трубка входит вовнутрь.

Решение

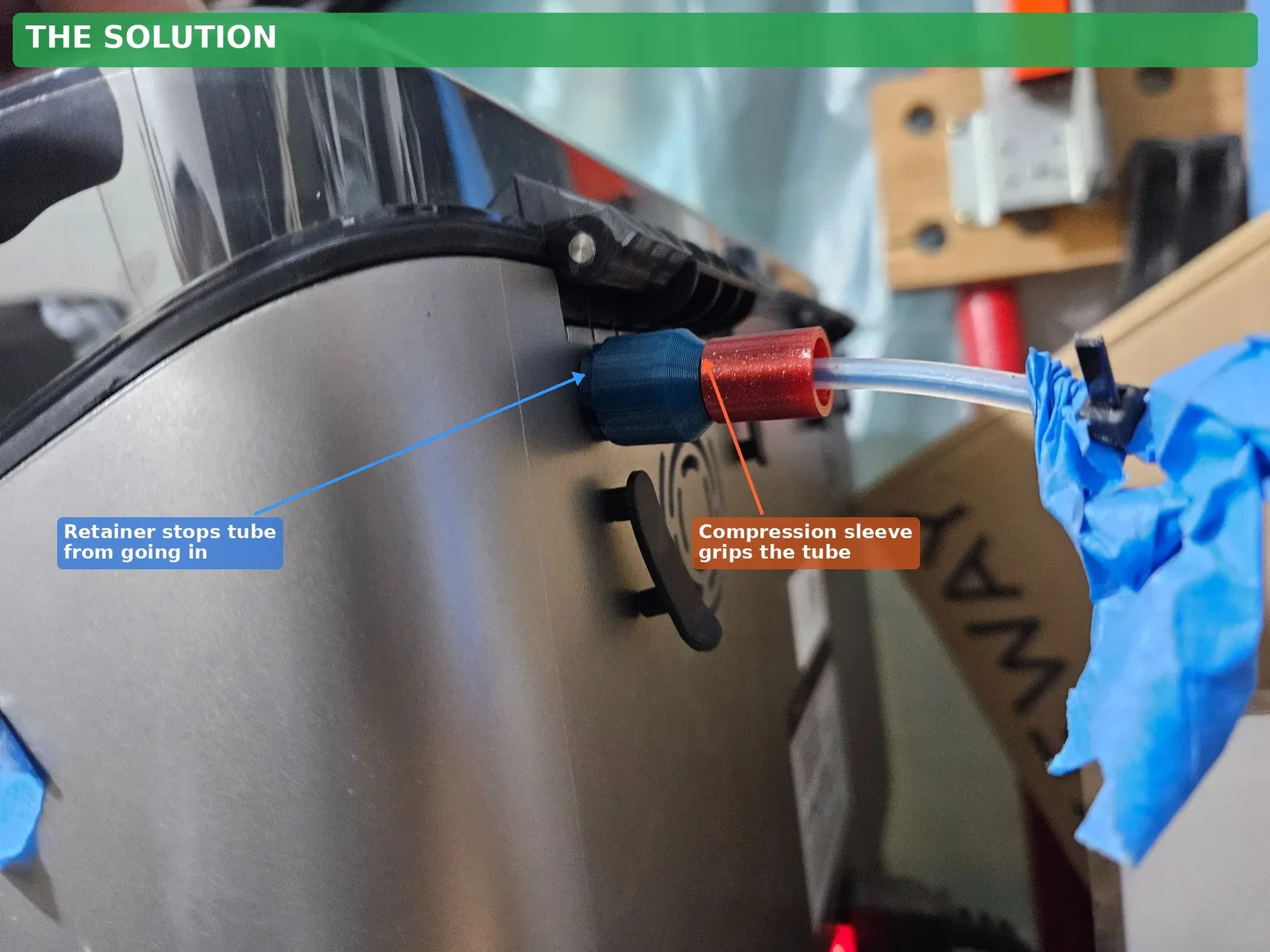

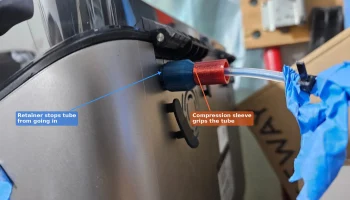

Этот фиксатор надевается на трубку Боудена и действует как физический стопор — внешний диаметр слишком велик, чтобы пройти через муфту, поэтому трубку просто невозможно больше вставить. Никаких постоянных модификаций вашей сушилки.

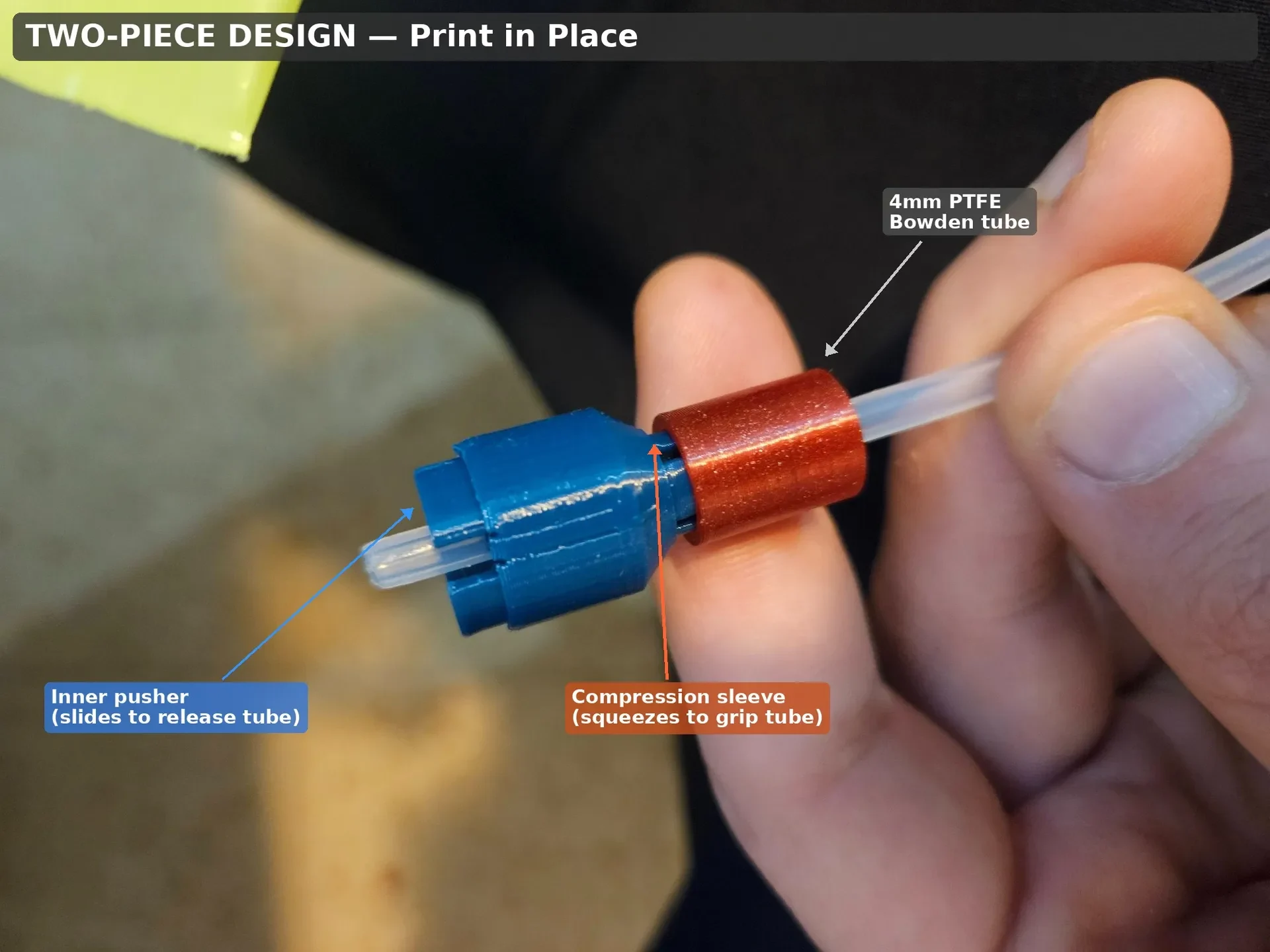

Хитрость — соединитель (кнопка разблокировки) X4 утоплен и труднодоступен, особенно сзади. Таким образом, основная версия включает встроенный выдвижной толкатель — внутренняя часть выдвигается сквозь внешний корпус, позволяя нажать кнопку спуска, ничего не снимая. Необходимо вытащить трубку для технического обслуживания? Нажмите на внутренний цилиндр вниз и потяните. Никакие инструменты не нужны.

Механизм скользящего толкателя в действии

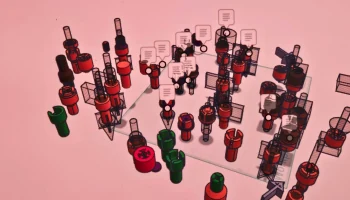

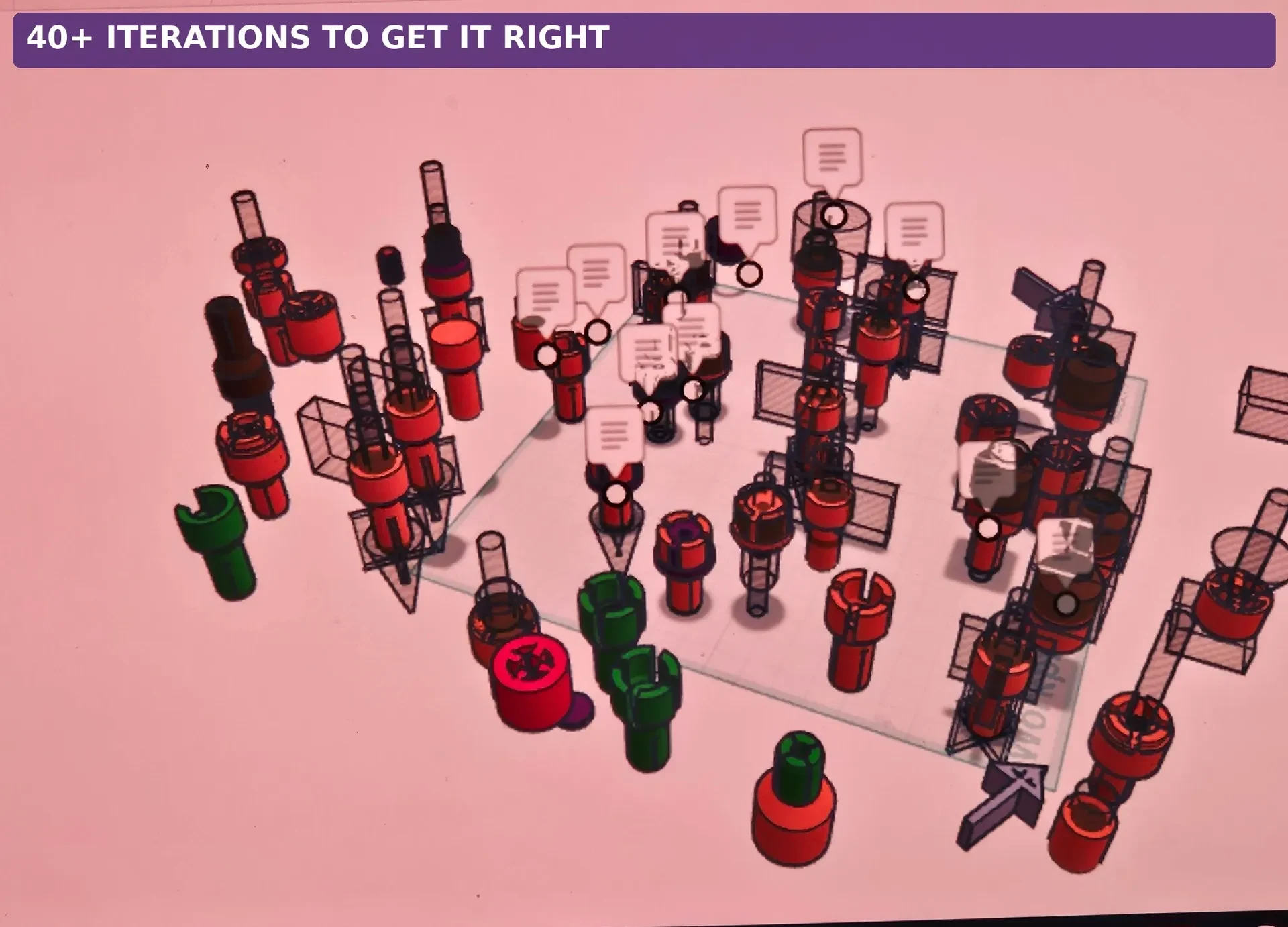

Предназначен для захвата, а не для скольжения. Трубки из ПТФЭ, как известно, скользкие, и большинство зажимов соскальзывают сразу. После 40+ итераций проб и ошибок я нашел геометрию отверстия, которая действительно соответствует действительности. После установки я не смог заставить трубку проскользнуть, даже сильно потянув. Никакого клея, никакой ленты — просто правильное трение.

Что включено

Retainer_PushFit_with_Release.stl — фиксатор с нажимной посадкой и встроенным скользящим толкателем (требуются опоры).

Retainer_PushFit_with_Release_NoSupport.stl — то же, что и выше, переработан для печати без опор.

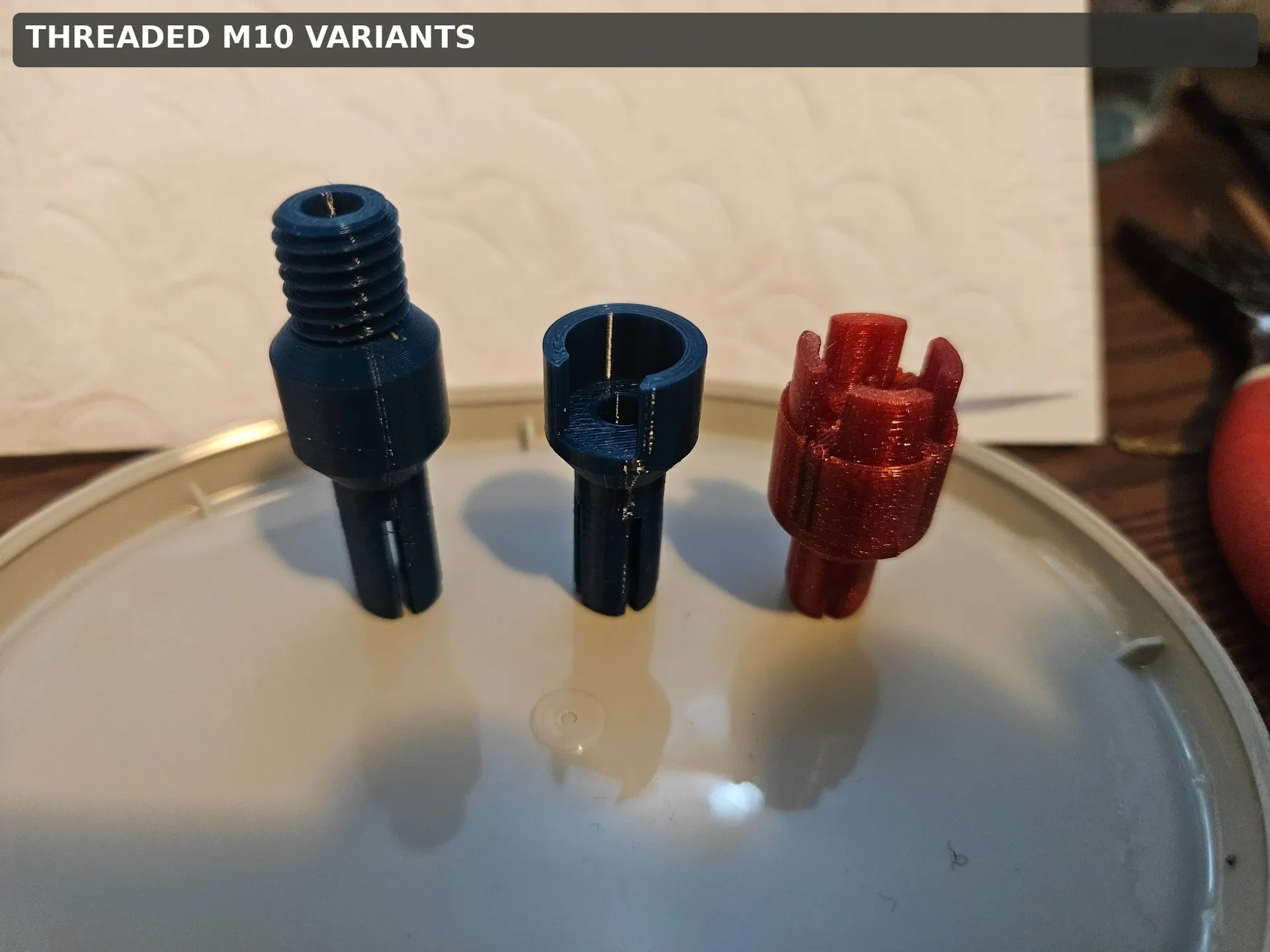

Fitting_Threaded_M10.stl — фитинг с резьбой M10 — проходной ИЛИ трубный замок. Вкрутите любую панель, проденьте трубку, она останется на месте.

Retainer_Simple_Open.stl — простой фиксатор с открытым доступом к кнопке соединителя — без движущихся частей, без резьбы, простейшая печать

Compression_Sleeve.stl — кольцо, которое скользит для захвата трубки Боудена.

Как это работает

Наденьте фиксатор на трубку Боудена — внутреннее отверстие захватывает трубку из ПТФЭ с внешним диаметро�� 4 мм с плотным фрикционным прилеганием.

Вставьте трубку в муфту, как обычно — она остановится, когда более широкий диаметр фиксатора коснется муфты.

Распечатайте — экструдер свободно вытягивает нить, но трубка остается зафиксированной на месте.

Нужно снять трубку? Нажмите внутренний цилиндр вниз, чтобы нажать кнопку освобождения муфты, затем вытащите трубку.

Настройки печати

Материал: рекомендуется PETG (термостойкость + адгезия слоя). PLA работает, но может деформироваться при более высоких температурах сушки.

Высота слоя: 0,20 мм.

Периметры: 5 (небольшая часть, по существу 100 % заполнение таким образом, но более прочное)

Поддержка: Не требуется

Ориен��ация: Стоя (согласно ориентации в STL).

Если ваш отпечаток не подходит или слишком подходит
