Адаптер замка Aqara U200

Моя ситуация

У меня есть евроцилиндры Avocet ABS, с которыми U200 совершенно не совместим, поскольку внутренний ключ не позволяет использовать внешнюю замочную скважину. Тем не менее, я заметил, что версии с поворотным пальцем действительно работают, но поворотный рычаг странной формы не является съемным (но я вижу стопорный штифт, который, как мне кажется, можно высверлить и, надеюсь, использовать ��овторно). Я заказал новую поворотную ручку для своей входной двери, но тем временем проверил ее со старой версией «Endurance Doors», которая шла в комплекте с дверью, но я заменил ее, чтобы она соответствовала остальным нашим замкам с одинаковыми ключами. В этой версии имеется потайной винт, поэтому я просто расширил запорное отверстие до 4 мм.

Я обновлю это, когда протестирую новый цилиндр.

Печать:

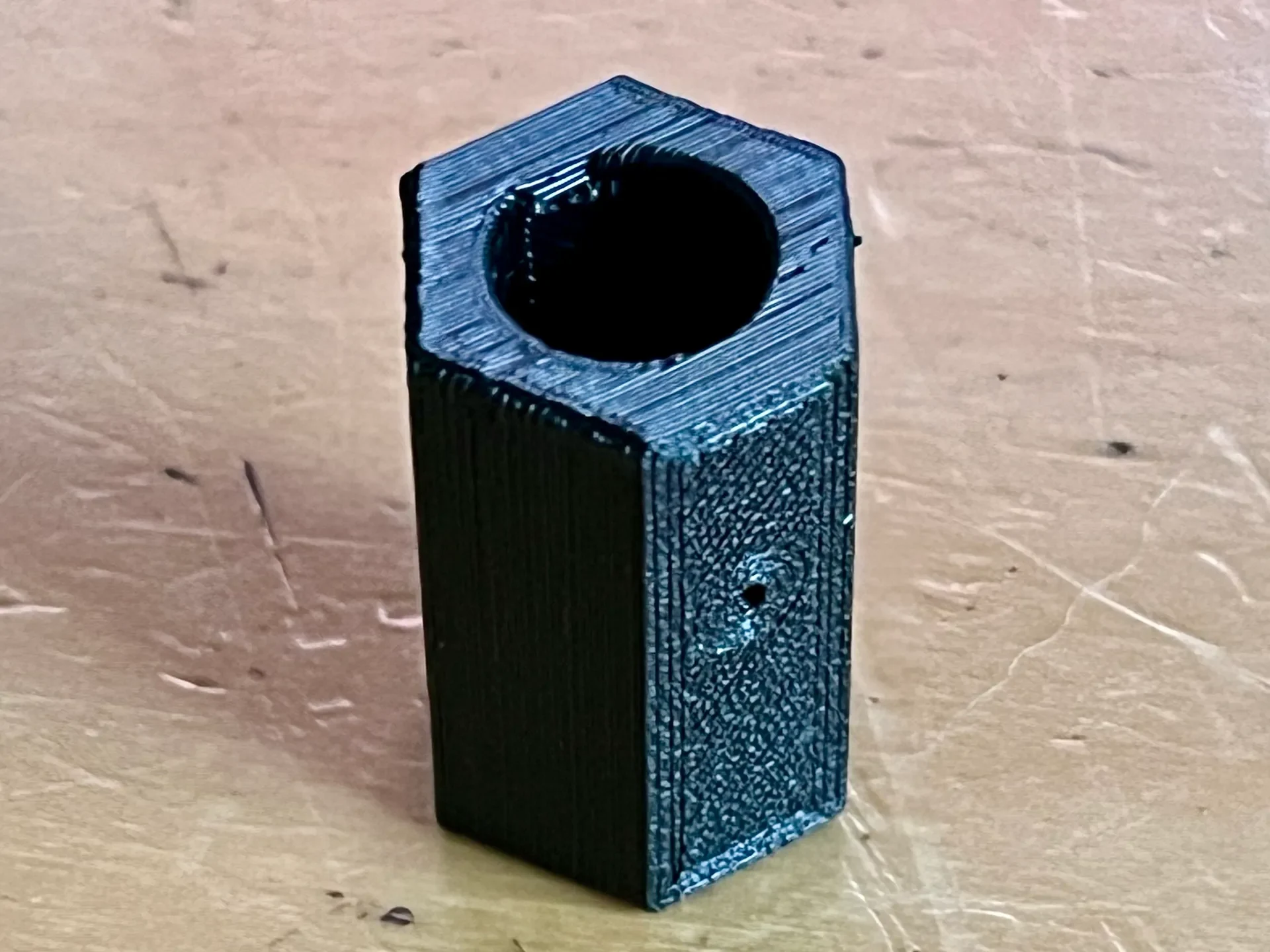

Распечатайте его сплошным, ровно положив на сторону с фиксирующим отверстием, чтобы не полагаться на адгезию слоя, которая удержит фиксирующий штифт от сдвига.

Корректировки:

В файле Fusion 360 много пользовательских параметров (больше, чем необходимо).

Не стесняйтесь возиться, чтобы сделать то, что вам нужно.

Обратите внимание: я добавил к внутреннему диаметру 0,25 мм (см. пользовательские параметры в файле Fusion 360). Удалите это из эскиза 1, если вас это не устраивает.
